Dakdoorvoer op een plat dak installeren: uitgebreide handleiding voor Anjo 3000 60mm doorvoer

Wanneer u een dakdoorvoer door een plat dak wilt aanbrengen voor transport van stroomkabels of rookgasafvoer, komen vakmanschap en nauwkeurigheid samen. Deze handleiding herleidt de theorie tot praktische stappen, gebaseerd op de in de dialoog aangehaalde punten en voorstellen, zodat u zelf een degelijke, waterdichte aansluiting kunt realiseren. Let op: veiligheid, geschikte materialen en een correcte afdichting staan centraal bij elke installatie.

Voorbereiding en afwegingen

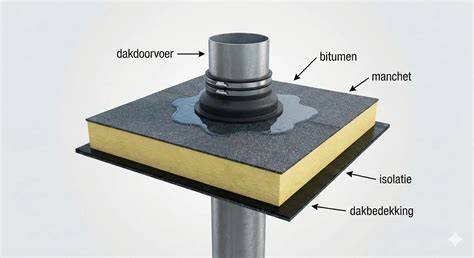

De Anjo 3000 60mm doorvoer is ontworpen voor het doorvoeren van een enkele 3-aderige 4mm2 neopreen stroomkabel van micro-omvormers op het dak naar de onderliggende verdieping. Bij een plat dak met dakbeschot, isolatie en bitumen daklagen moet u rekening houden met ruimte tussen plafond en dakbeschot, dampfolie en de inwendige ruimte onder het dakbeschot. De diameter van het gat dient zo te worden afgestemd op de uiteindelijke doorvoer en randafdichtingen, met voldoende marge voor een nette afdichting en verwerking van de manchet, plakplaat en kit.

Belangrijke overwegingen uit de input:

• Gatdiameter en boorbenodigdheden: gebruik een gatenboor die de gewenste diameter kan realiseren; vezelrijke, diepe boren kunnen nodig zijn voor 9-10 cm diepte. Voor deze klus is mogelijk een lange gatenboor of meerdere etappes nodig.
• Gaten op het dakplatenoppervlak: voor een 60 mm Anjo-versie wordt soms een gat van 80 mm vermeld in handleidingen, mogelijk vanwege verzinken van binnenbuis of extra ruimte voor de aluminium rozet en bitumenafwerking.
• Verwerking rondom bitumen: primer en bitumenlijm voor de aluminium rozet, plus een bitumen plakplaat die overlapt. Brandgevaar moet worden afgewogen; gebruik indien mogelijk hittebron- en vlamvrije verwerking of alternatieven zoals kit- en plakkleurafwerking.
• Droog- en kitwerk: na droging alle buitenranden afkitten; let op dampfolie en isolatie om condens en lekkage te voorkomen.
• Binnenwerk en rookgas-afvoer: houd rekening met damprem, ruimte en afdichting rondom de PVC- of EPDM-varianten afhankelijk van dakbedekking en materiaalkeuze.

Materialen en gereedschappen

Voorbereide materialen en gereedschappen per hoofdonderdeel:

• Doorvoer: Anjo 3000 60 mm deurvoer (lichaam + aluminium rozet + drie dunne plastic ringen indien van toepassing).
• Afdichtingsmaterialen: bitumen plakplaat, bitumen primer, kit/afdichtingsmateriaal, eventueel Bison Seal als alternatief.
• Bevestiging: plakplaat, passende schroeven, klemband en stormkraag, steenwol als afdichting tussen buis en plakplaat.
• Boor- en snijgereedschap: lange gatenboor, Stanley mes (stanleymes) voor bitumen, precieze zaag- of meswerk voor isolatiemateriaal; eventueel zaag voor gatdiameter.
• Bevestiging voor plafond; verdiepingsondersteuning en bevestigingsmaterialen voor plafondpaneel.
• 水Afwerking: dampremmende folie, akoestische isolatie of steenwol voor slagvast afwerken; PUR-schuim indien nodig voor naadafdichting.

Installatiestappen (samengevat en logisch geordend)

1. Locatie bepalen: Kies de meest geschikte positie op het platte dak, rekening houdend met bereik en veiligheid. Vermijd plekken waar kabels of leidingen liggen en houd rekening met ruimte tussen draagbalken voor drie standpijpen.
2. Gat boren: Markeer de diameter en boor in twee etappes indien nodig in verband met de lengte van de boor. Volg de aanbevelingen voor de gewenste gatdiameter (bijv. 60 mm gat voor de Anjo 60mm), maar houd rekening met extra ruimte die in de handleiding 80 mm kan vereisen vanwege verzinking of binnenbuisplanning.
3. Onderlaag voorbereiden: Maak het dakoppervlak schoon, droog en stofvrij. Verwijder bitumenresten en zorg voor een glad oppervlak voordat u de plakplaat plaatst.
4. Rozet en plakplaat bevestigen: Plaats de aluminium rozet op het gat en bevestig deze met bitumen lijm en plakplaat, zodat er overlap ontstaat met de dakbedekking (minstens 10 cm zoals genoemd). Let op de juiste oriëntatie en locatie ten opzichte van de dampfolie.
5. Stormkraag en afdichting: Schuif de stormkraag om de dubbelwandige pijp en steek de pijp door de plakplaat naar beneden. Draai de klemband van de stormkraag vast en bevestig de verbinding met kit zodat deze waterdicht is.
6. Afdichting tussen pijp en dakbedekking: Gebruik steenwol om eventuele ruimte tussen pijp en plakplaat op te vullen om lekkage en insluipend ongedierte te voorkomen.
7. Verdiepingsondersteuning en plafond: Verbind de verdiepingsondersteuning met de dubbelwandige pijp en bevestig deze aan het plafond met de juiste schroeven. Monteer het onderaansluitstuk op de pijp volgens de specificaties van de doorvoering.
8. Afwerking dakbedekking: Werk rondom de plakplaat af met dakbedekking zodat waterdichtheid wordt gegarandeerd. Branden van plakplaat is niet aanbevolen als alternatief; kies hiervoor de aangewezen klei- en kitmanier of een primer-plus-lijmlaag.
9. Rookgasafvoer of kabeldoorvoer testen: Voer een waterdichtheidstest uit en controleer op lekkages rondom de doorvoer. Controleer ook op thermische prestaties en isolatie rondom de doorvoer.

Veiligheid, damprem en dampfolie

Sinds dit project zich afspeelt in een ruimte met dampfolie en open ruimte tussen plafond en dakbeschot, is het cruciaal om correct met damprem en afdichting om te gaan. Een dampremmer moet correct aangesloten worden op de PVC-buis of de doorvoer om dampdiffusie te beperken en condensproblemen te voorkomen. Draag altijd persoonlijke beschermingsmiddelen en zorg voor een stabiele werkplek, vooral bij het werken op een plat dak.

Aansluitingen en type dakbedekking

Er bestaan verschillende soorten dakdoorvoeren zoals EPDM en siliconen varianten. EPDM doorvoeren zijn bestand tegen hoge temperaturen en UV, terwijl siliconen flexibel en chemisch bestand zijn. Voor bitumen daken is de combinatie van bitumen plakplaat, primer en afdichtingskit essentieel om lekkages te voorkomen. Kijk bij een bestaande doorvoer of u een vervangende doorvoer beter laat installeren door een professional, zeker als het dak uitgebreid gedicht moet worden of de dampfolie is beschadigd.

Praktische tips uit de discussie

• Meet de diameter van de onderkant van het conische gedeelte van de doorvoer en geef de Anjo wat ruimte ten opzichte van andere doorvoeren.
• Controleer of de Anjo eenvoudig in een PVC verlengbuis kan schuiven; pas zo nodig de diameter aan met de juiste voorzorg.
• Gebruik een bitumen plakplaat die rondom overlapt met de aluminium plakplaat en kit de randen voor extra afdichting; verbranding van het materiaal moet vermeden worden.
• Overweeg een alternatief afdichtingspasta of kit (bijv. Bison Seal) in combinatie met primer voor extra zekerheid, vooral bij dampfolie en dampremprocedures.
• Bij twijfel: raadpleeg de dakdekker of een specialist voor professioneel advies en garantie op de afdichtingen en naleving van veiligheidsnormen.

Onderhoud en inspectie

Regelmatig onderhoud aan dakdoorvoeren is essentieel. Controleer jaarlijks de waterdichtheid, afdichtingen en de staat van de dakbedekking rondom de doorvoer. Reinig verstoppingen en controleer de aansluiting van de plakplaat en het bitumenlaag voor eventuele slijtage of beschadiging. Bij grote schade of veroudering kan vervanging de beste oplossing zijn.

Veelgestelde vragen

1. Kan ik zelf een dakdoorvoer plaatsen op een plat dak? Ja, met de juiste gereedschappen, materialen en zorgvuldigheid. Volg de stappen van de handleiding en neem veiligheidsmaatregelen in acht.
2. Welke diameter gat is nodig voor de Anjo 60mm? De handleiding kan een gatdiameter van 80 mm vereisen; het gat dient groot genoeg te zijn voor de aluminium rozet en afwerking.
3. Hoe afdichten tegen lekkage bij bitumen daken? Gebruik bitumen primer, plakplaat en kit; overweeg damprem en steenwol om ruimte af te dichten en koudebruggen te voorkomen.

Geadviseerde bronnen en professional

Bij twijfel of gebrek aan voldoende tijd en gereedschap is het verstandig een dakdekker in te schakelen. Een professionele installateur kan de doorvoer correct plaatsen en de afdichtingen volgens de geldende richtlijnen uitvoeren, inclusief het afmaken van de bitumenlaag en het aansluiten op rook- of ontluchtingskanalen.
