Bij hellende daken met keramische dakpannen is de detaillering van de gevel en dakopbouw cruciaal voor waterdichtheid, ventilerende ondervorsten en een stevige nok- en hoekkeperafwerking. Ventilatie en afdichting blijven centrale themas: van Ventifol-strokenfolie tot waterkerende folies en diverse hulpstukken voor een correcte aansluiting op nok, kilgoten en dakdoorbrekingen.
Historische context en evolutie van het dakbeschot
Vanoudsher bestond het dakbeschot van beschoten daken uit brede delen. In de tweede helft van de vorige eeuw werden de dakbeschotdelen smaller en de tengelafstand groter, waardoor er veel kieren en naden ontstonden. Om deze naden af te dichten werd asfaltpapier op het dakbeschot aangebracht. In de zestiger jaren kwam er een ventilerende folie (Ventifol) in de handel, waarbij kunststof stroken dakpangewijs op regelmatige punten aan elkaar waren verbonden en bedoeld voor toepassing direct op het dakbeschot (dragende ondergrond).
Materialen en afdichtingen langs de dakrand en nok

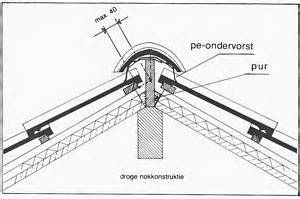

De duurzame afdichting van de nok moet worden gerealiseerd door een juiste keuze van het materiaal en de bevestiging. De begin- en eindvorsten moeten in ieder geval altijd worden vastgezet. De bevestiging van de vorsten dient bij voorkeur enigszins flexibel te worden uitgevoerd, bijvoorbeeld m.b.v. zadel- of omloopvorsten met hetzelfde profiel als de dakpannen. Voor een goede aansluiting moeten aan weerszijden van de nok recht tegenover elkaar liggen.
De halfronde vorsten werden oorspronkelijk in schrale kalkspecie gelegd, en de specie moet zoveel mogelijk loodrecht op de pannen blijven. Bij huidige geïsoleerde kappen met goed sluitende pannen dient de nok te worden geventileerd. Hiervoor kunnen nokken in de specie worden gezette of andere ventilerende voorzieningen toegepast. Ventileer de dakspouw en zorg voor een strakke afwerking.
Bij dakdoorbrekingen zoals dakramen, dakkapellen en kilgoten komen aanvullende waterkerende voorzieningen naar voren. Voor kilgoten en andere aansluitingen geldt dat de tolerantie van de dakpan sluiting tot op zekere hoogte kan worden meegenomen bij afstemming van dakschild en maatsystemen.
Hoekkeper en nokafwerking: constructieve details
De hoekkeperafwerking kent een rijke geschiedenis: de oudste afwerking is met schubvorsten gelegd in de specie; vermijd te kleine stukjes dakpan door eventueel halve pannen te gebruiken. Bij toepassing van hoekkeperstroken is voor de ophanging van de vorsten net als in de nok een ruiter noodzakelijk. Voor het bevestigen van noklatten (open ruiters) op de nokbalk en/of hoekkeperbalken en bij de overgang van een stijl naar een flauw hellend dak zijn diverse soorten ruitergripankers e.d. aanwezig.
Bij droge hoekkeperstroken in combinatie met ondervorsten in de nok kunnen de elkaar ontmoetende vorsten in verstek worden gezaagd. Let op lekkage of condens: dat lekwater kan langs de tengel naar beneden lopen, wat als een zwakke plek kan dienen bij onvoldoende afdichting.
Ventilatie en dakventilatievoorzieningen
Bij moderne geisoleerde daken met betere pannen sluiten de koppelingen minder waterdicht af; daarom worden ventilatiepannen over de volle dakbreedte toegepast aan weerszijden van de nok. Oplossing: A inlaat = 40 x 5 = 200 cm2 geeft voldoende ventilatievolume. Ventilatieondervorsten beschermen de nok of hoekkeper en voorkomen vochtproblemen. Waterkerende damp-open folie is essentieel bij kilgoten en dakdoorbrekingen zoals dakkapellen.
Aansluitingen en doorbrekingen: praktische adviezen
Bij doorbrekingen in het dakschild ten behoeve van gemetselde schoorstenen, dakkapellen, kilgoten en dergelijke moeten extra waterkerende voorzieningen komen. De aansluiting van woningscheidende wanden, zoldervloeren en goten dient nauwkeurig te worden uitgevoerd. Bij neerslag en storm kunnen pannen van het dak waaien; daarom is het dragen van ventilerende ondervorsten en juiste bevestigingspunten cruciaal.
De rol van pannen en hun koppelingen
Betonpannen, welke ook als halve pannen verkrijgbaar zijn, dienen niet te worden toegepast op de aansluitingen van hoek- en kilkepers zonder aandacht voor tolerantie en sluiting. Door mechanisatie en een beter bakproces werden pannen strakker van vorm en kregen ze extra kop- en zijaansluiting. Door bovendakse isolatie wordt het dak verhoogd en sluit de gevelpan niet meer aan op de gevel of windveer.
Handleiding voor het leggen van dakpannen op een woning, schuur of garage
Het neerzetten van dakpannen vergt vakmanschap. Volg deze kernstappen:
- Begin onderaan het dak en bevestig de panlatten horizontaal parallel aan de dakrand.
- Meet de totale hoogte van het dakoppervlak en bereken de gemiddelde panlatafstand met de formule Panlatafstand = Totale hoogte / Aantal panlatten.
- Leg de pannen in rijen vanaf de onderkant naar boven, pas randen en hoeken aan met geschikte halve pannen waar nodig.
- Zorg voor voldoende ventilatie met ventilatieroosters en ventileer de dakspouw door ventilatiepannen te plaatsen.
- Bevestig nokvorsten en zorg voor een flexibele montage; gebruik zonodig zadel- of omloopvorsten die hetzelfde profiel hebben als de dakpannen.
- Controleer dichtingen bij nok en hoekkeper en controleer op eventuele lekkage of condensatie.
De moderne praktijk biedt hulpmiddelen en accessoires zoals de Kombi dakvoet van Nedsale, die bijdragen aan een ventilerende ondervorst en een betere afwatering. Daarnaast zijn CAD-tekeningen, monsters en BIM-bestanden beschikbaar voor ontwerp en productie, zodat bouwspecialisten nauwkeurig kunnen plannen en de juiste afmetingen kunnen kiezen.
Informatie voor ontwerp en BIM-gereateerde bestanden
Bij het ontwerpen van een keramisch pannendak kunnen uitgebreide BIM-bestanden, CAD-tekeningen en materiaalmonsters helpen om de uitvoering zo nauwkeurig mogelijk te plannen. Duurzame waardecreatie staat centraal bij keramische kwaliteit, en Building Integrated PhotoVoltaics (BIPV) wint aan populariteit als onderdeel van gebouw-geïntegreerde zonne-energie.
Resultaten en praktische tips
Voor een veilige en duurzame dakafwerking is het essentieel om de nok en hoekkeper correct af te dichten, de tengels op de planknaden goed vast te zetten en de windveer via speciale panhaken of rubberen afsluitringen te bevestigen. Let op dat oudere methoden mogelijk niet meer voldoen aan moderne isolatie-eisen; ventilatie en waterdichte folies blijven onmisbaar bij elke renovatie of nieuwbouw.
