Ontdek welke aansluitdetails bij kozijnen zorgen voor isolatie, luchtdichtheid en een strakke afwerking.
Aansluitdetails van kozijnen bepalen in hoge mate hoe een gebouw presteert. Ze vormen de overgang tussen kozijn, gevel, isolatie en luchtdichting. Juist op die overgang wordt zichtbaar of een woning echt goed is gebouwd, of alleen op papier. Warmteverlies, tocht, condens en schimmel ontstaan zelden door het kozijn zelf, maar vrijwel altijd door de manier waarop het is aangesloten.
Op deze pagina verzamelen we kennis over aansluitdetails van kozijnen, met een nadruk op renovatie en bouwen op passiefhuisniveau. Een kozijnaansluiting is geen afwerking, maar een onderdeel van de gebouwschil. Zodra isolatie, luchtdichting en constructie elkaar niet logisch ontmoeten, ontstaat een zwakke plek.
Die zwakke plek is vaak onzichtbaar tijdens oplevering, maar beïnvloedt jarenlang het comfort en de energieprestatie van de woning. Bij goed ontworpen aansluitdetails sluiten materialen en functies op elkaar aan. De isolatielaag loopt door, de luchtdichte laag is continu en het kozijn is zo gepositioneerd dat het onderdeel wordt van het geheel.
Bij renovatie zijn aansluitdetails vaak complexer dan bij nieuwbouw. Bestaande gevels, beperkte ruimte en afwijkende constructies maken het lastiger om isolatie en luchtdichting goed aan te laten sluiten. Toch is juist bij renovatie het belang van een goed kozijndetail groot. Een verkeerd detail kan toekomstige isolatiemaatregelen blokkeren en een permanente koudebrug veroorzaken.
Een goed kozijndetail bij renovatie kijkt daarom verder dan de huidige situatie. Het houdt rekening met mogelijke gevelisolatie, voorkomt dat het kozijn later opnieuw moet worden aangepast en zorgt dat luchtdichting duurzaam kan worden aangesloten.
Luchtdichting rond kozijnen is vaak een zwak punt in de gebouwschil. Niet omdat het technisch ingewikkeld is, maar omdat de aansluiting onvoldoende wordt doordacht. In de praktijk stopt de luchtdichte laag vaak bij het kozijn, of wordt deze afhankelijk gemaakt van materialen die daar niet voor bedoeld zijn.
Op passiefhuisniveau is luchtdichting altijd een doorlopend systeem. De aansluiting rond het kozijn moet logisch, controleerbaar en duurzaam zijn. Koudebruggen ontstaan wanneer isolatie wordt onderbroken of wanneer constructieve delen de thermische schil doorsnijden. Rond kozijnen komt dit veel voor, vooral wanneer het kozijn te ver naar binnen of buiten wordt geplaatst zonder rekening te houden met de isolatielaag.
Door het kozijn op de juiste positie in de gevel te plaatsen en de isolatie rondom goed te laten aansluiten, kunnen koudebruggen sterk worden beperkt. Dat resulteert in hogere oppervlaktetemperaturen aan de binnenzijde en vermindert het risico op condens en schimmelvorming.
Een goede afstemming van detail en uitvoering voorkomt lekkages en voorkomt dat luchtdichtheid en vochtproblematiek zich ophopen achter de gevelafwerking.
Praktische invalshoeken voor houten gevels met aluminium kozijnen
Waterdichting doe je door de laagjes goed te plaatsen. De term Flashing ken ik niet. Zo te zien tapen ze alles aan de buitenkant af. Dat is hier niet gebruikelijk. Ik kan helaas geen filmpjes vinden over DPC-folie. Aan de buitekant komt denk ik syberisch lariks rabat. Is het slim om de dampopenfolie (kruislings insnijden) een stukje naar binnen te vouwen en dan DPC folie verticaal en onderaan te plaatsen. Dan het kozijn met compriband erin. Kan ik die dan het beste vastzetten met schroeven (en plamuur je die later weer weg?).
11.1 AlgemeenIn dit katern is omschreven op welke wijze aansluitingen van kozijnen aan het bouwkundig kader dienen te worden uitgevoerd. Basis uitgangspunten zijn de traditionele kozijnaansluitingen op een stenen binnenblad met isolatie in de spouw. Met betrekking tot de bouwkundige aansluitingen, volgens BRL 0801 paragraaf 6.1, draagt de timmerfabrikant in concept III en IV voor ontwerp en montage de verantwoordelijkheid.
11.2 ToepassingsklassenDe toepassingsklassen voor houten gevelelementen geeft de mate van blootstelling /belasting van het (buiten)klimaat op het houten gevelelement aan. Aan houten gevelelementen met een hoge blootstelling/belasting van het buitenklimaat worden hogere eisen gesteld tan aanzien van de toegepaste materialen (zoals houtsoort en verlijming).
11.4.2 Plaatsing in de bouwVoor eisen en verantwoordelijkheden met betrekking tot aanlevering en plaatsing van kozijnen en toe te passen dichtingsmaterialen e.d. in de bouw wordt verwezen naar de katernen 40, 72, 73 en 81. in de bouwkundige aansluitingen mogen geen capillaire naden voorkomen. Zo dient bij het plaatsen van raamdorpelstenen rekening te worden gehouden met een vrije ruimte in de aansluiting op de onderzijde van de onderdorpel (e.e.a. om de onderdorpel te kunnen afschilderen en onderhouden is het noodzakelijk dat er onder de neus van de onderdorpel een vrije hoogte is van 15 mm. Met een afschuining van de waterslag van ten minste10° (b.v. tekening 11.B2.03) of een dorpel met verhoogde neus (b.v. de scheluwte van kozijnen en stelkozijnen mag na plaatsing 0,5% van zijn kleinste afmeting (hoogte of breedte) scheluw zijn met dien verstande dat waar nodig (bijv. toegankelijkheidseis volgens Bouwbesluit (afd. 4.1 art. 11.5 Uitvoeringsvormen van kozijnen11.5.1 InmetselkozijnenBij inmetselkozijnen worden spouwlatten toegepast die als overgangselement dienen tussen kozijn en bouwkundig kader (zie tekening 11.B1.01).
11.5.2 Prefab betonnen wandenBij het monteren van kozijnen tegen prefab betonnen wanden worden, net als bij inmetselkozijnen, spouwlatten toegepast die als overgangselement dienen tussen kozijn en bouwkundig kader (zie tekening 11.B1.01). De omkanten van de kozijnen dienen, in verband met de opname van spouwlatten en voor een juiste aansluiting op het bouwkundig kader, te worden geprofileerd.
11.5.3 Niet dragende houten binnenspouwbladen en HoutskeletbouwAansluitingen van kozijnen op niet dragende houten binnenspouwbladen en houtskeletbouw zijn afwijkend van de “standaard” inmetselkozijnen. In de tekeningen van de serie 11.B2 zijn enkele veelvoorkomende details weergegeven. 11.5.4 Stelkozijnen (t.b.v. Het stelkozijn dient als overgangselement tussen het kozijn en het bouwkundig kader (zie tekening 11.B1.02). De belastingen op het kozijn dienen naar het bouwkundig kader te worden overgebracht.
11.6 De plaats en bevestiging van het kozijn in/aan de gevel11.6.1 AlgemeenDe tekeningen 11.B1 en 11.B2 ( kozijnen met spouwlatten of stelkozijnen voor “standaard” kozijnen) en 11.B3 (“bijzondere” kozijnvormen) geven hoofd principes weer. Hierbij worden ook de toepassingsklassen benoemd.

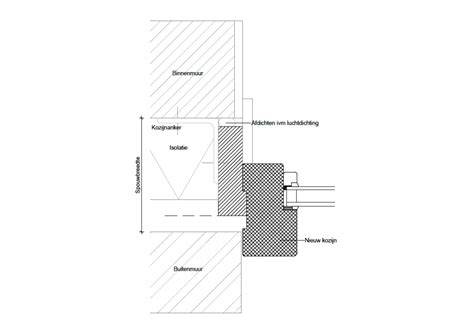

11.6.3 SpouwlattenBij de aansluiting op spouwmuren kan gebruik worden gemaakt van spouwlatten. De aansluiting van de spouwlat op het kozijn moet “luchtdicht” worden uitgevoerd. De minimale afmeting van een spouwlat bedraagt 27 x 44 mm voor montage tegen een houten binnenspouwblad. De minimale dikte van de spouwlat bedraagt 38 mm voor montage tegen een binnenspouwblad van andere materialen. De minimale oplegmaat van de spouwlat op het bouwkundig kader is 25 mm. De aansluiting van de spouwlat op het kozijn moet voldoende luchtdicht worden uitgevoerd. De onderlinge aansluiting van de spouwlatten dient luchtdicht uitgevoerd te worden. Spouwlatten worden over het algemeen aan het kozijnhout gelijmd en bevestigd met draadnagels of nieten met een lengte van 2 x de dikte van de spouwlat. Deze wijze van uitvoering geldt als een luchtdichte aansluiting.
11.6.4 VerankeringHet kozijn moet rondom aan het bouwkundig kader worden bevestigd d.m.v. hoekankers. Vervormingen van het bouwkundig kader mogen geen nadelige invloed hebben (b.v. De hoekankers en de bevestigingsmiddelen dienen corrosiewerend te zijn.
11.6.5 Plaats van de verankeringsmiddelenHoekankers dienen tegen het bouwkundig kader geplaatst te worden aan de binnenzijde van de thermische spouwisolatie. In de volgende paragrafen is de plaats van de hoekankers aangegeven. H.o.h. van de hoekankers maximaal 700 mm. Indien er voor de toegepaste reliëfdorpel een kleinere h.o.h. afstand wordt voorgeschreven moet deze te worden aangehouden. De aan te houden h.o.h. Voor schuifpuien moet voor het bepalen van de juiste hoekankers het gewicht van de schuifpui maal 2 genomen worden. Alternatief kan onder het vaste deel van schuifpuien de h.o.h. 11.6.5.2 Hoekankers ter plaatse van stijlen en bovendorpels1. H.o.h.
11.6.6 Dichtingen, luchtdichting en waterdichting11.7 Dichtingen, lucht en water11.7.1 Luchtdichting bij de aansluiting op het bouwkundig kaderDoor luchtdrukverschillen tussen spouw en woonruimte kunnen luchtstromen ontstaan. Om dit te voorkomen moet de aansluiting van kozijn/spouwlat met het bouwkundig kader (warme zijde) worden voorzien van een rondgaande luchtdichting. Deze dichting moet ononderbroken, in één vlak, worden aangebracht.
11.7.2 Waterdichting11.7.2.1 AlgemeenVoor het realiseren van de waterdichting bij de aansluitingen dient gebruik te worden gemaakt van waterdichte/waterwerende lagen. Overlappingen dienen “dakpansgewijs” (zie tekening) uitgevoerd te worden.
11.7.2.2 Aanbrengen en uitvoering van de waterdichtingenDe bovenzijde van de spouwlat/stelkozijn en de bovendorpel van het kozijn moet beschermd worden tegen water dat in de spouw terecht is gekomen. De waterdichte laag dient minimaal 150 mm hoog tegen het binnenblad bevestigd te worden. Het verticale deel van de waterdichte laag buiten de gevelvulling dient ten minste 15 mm hoog te zijn. De waterdichte laag moet het eventueel onderliggende kozijn aan weerszijden ten minste 100 mm overlappen en tenminste 20 mm worden opgezet. In alle gevallen dient voorkomen te worden dat er water op de bovendorpel kan blijven staan.

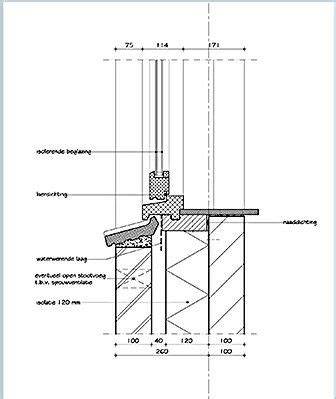

Een binnendichting tussen kozijn en stelkozijn is essentieel voor luchtdichtheid en vochtbestendigheid. Tweevoudige afdichting heeft de voorkeur boven een enkele afdichting om infiltratie te voorkomen. Het principe is dat over de buitendichting geen luchtdrukverschil aanwezig is.
Opdrachtgevers en aannemers doen er goed aan om te bouwen volgens NEN-2778 en NEN-EN 1027/10208-normen voor waterdichtheid en luchtdoorlatendheid. CE-markering en in-situ-testen helpen te bepalen of kozijnen en aansluitingen voldoen aan de gestelde eisen.
Een goed onderhouden en ontworpen stelkozijn blijft essentieel om houtrot en vochtproblematiek te voorkomen. Belangrijke onderdelen zijn de luchtdichte voeg tussen kozijn en stelkozijn, voldoende ruimte voor uitzetting, en gecontroleerde waterafvoer naar buiten.
Bij renovatie kan de aansluiting op HSB-wanden extra aandacht vragen. Prefab plaatsen en engineering van de kozijnen in samenwerking met de wandconstructie verbeteren de kwaliteit en beperken miscommunicatie tussen partijen. Optioneel kunnen aluminium of kunststof kozijnen van derden in de HSB-elementen geplaatst worden, mits de detaillering van de aansluiting past bij de wandopbouw.

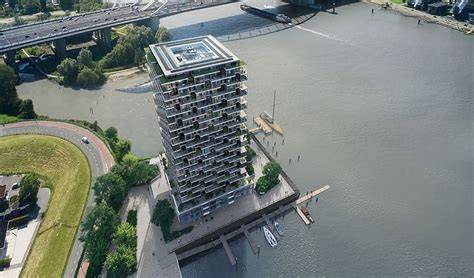

In Toren II aan de Maas werden aluminium kozijnen als kant-en-klare gevel-elementen direct aan het betonnen casco verankerd. Vloeibare rubber compounds, Siga-tape en EPDM-stroken werden ingezet voor luchtdichtheid en waterdichting rondom de kozijnen, met koppelprofielen en rubbers die beweging mogelijk maken zodat lekkages worden voorkomen. De aanpak werd uitgebreid getest op water- en luchtdichtheid.
Nuttige samenvatting: sleutelpunten voor een toekomstbestendige kozijnaansluiting
- Een naadloze overgang van isolatie, luchtdichting en kozijn is cruciaal voor lage warmteverlies en comfort.
- Renovatie vereist extra aandacht voor bestaande gevelopbouw en mogelijke koudebruggen; tijdig ontwerpen voorkomt toekomstige aanpassingen.
- Spouwlatten en stelkozijnen moeten luchtdicht en waterdicht zijn, met voldoende overlappende afdichtingen en ruimte voor beweging.
- Waterdichtheid en luchtdichtheid moeten samen worden gewaarborgd door middel van tweevoudige afdichting en passende randvoorwaarden rond de binnen- en buitenzijde.
- Draagvlak en verankering rondom het kozijn moeten duurzaam en corrosiebestendig zijn; aansluiting op bouwkundig kader vereist precieze plaatsing en bevestigingsmiddelen.
- Bij HSB-wanden kan prefab en engineering van kozijnen de bouwtijd verkorten en de kwaliteit van de aansluiting verbeteren.
