Een breedplaatvloer is een vrijdragende systeemvloer gemaakt van ongeveer 50 mm dik gewapend of voorgespannen, prefab beton. De vloer heeft zichtbare doorlopende supportliggers die voor sterkte en stijfheid van de breedplaatvloer zorgen tijdens het monteren en afstorten. Op de prefab betonplaat wordt vervolgens ook nog een druklaag gestort. De eerdergenoemde supportliggers, die ook wel tralieliggers genoemd worden, zorgen voor een optimale samenhang tussen de prefab betonplaat en gestorte laag.
Toepassingen en reikwijdte
Omdat er veel mogelijkheden zijn op het gebied van afmetingen, zijn breedplaatvloeren geschikt voor verschillende toepassingen. Zo biedt het een ideale gladde ondergrond waarop direct een vloer gelegd kan worden. Je moet er echter wel rekening mee houden dat een breedplaatvloer niet direct belast kan worden. Hierdoor is een onderstempeling nodig tot het moment dat het beton voldoende is uitgehard. Onderstempeling is een tijdelijke versteviging door middel van stempels die zijn getekend in een stempelplan. Zo weet je zeker dat de constructie niet doorzakt.
Voordelen en unieke kenmerken
Het grootste voordeel van de vloer is dat een werkelijk naadloze aansluiting gerealiseerd kan worden. De vloer is na het storten in feite één grote gladde plaat. Daarnaast zijn er vele mogelijkheden op het gebied van afmetingen en vormen. De uiteindelijke dikte van de vloer zal afhangen van de overspanning en maximale belasting. Tot slot is een bijkomend voordeel dat leidingen eenvoudig in de gestorte druklaag gestort kunnen worden. Zo werk je de leidingen mooi weg zonder hier veel moeite voor te doen.
De breedplaatvloer biedt ook volop ruimte voor kanalen voor het plaatsen van ventilatiesystemen. Er kunnen ruime bochten gemaakt worden, waardoor weerstand wordt vermeden. De leidingen voor onder andere afvoer, water, elektra en luchtbeheersing kunnen meegestort worden na het plaatsen op de bouw. Als alle elementen op hun plek liggen, kan de vloer afgestort worden. Hiervoor wordt een constructief meewerkende betonlaag aangebracht. Onze engineering kan berekeningen en tekeningen verzorgen voor de breedplaatvloer, inclusief onderslagafstanden, doorbuiging en voorzieningen.
Technische opbouw en wapeningsconcepten

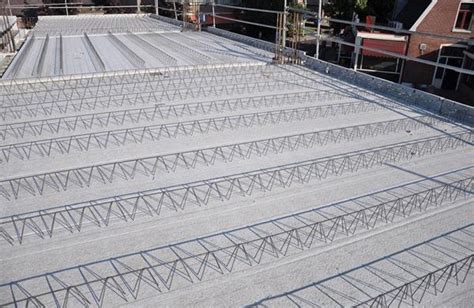

De breedplaatvloer bestaat uit een betonnen schil van 50, 60 of 70 mm compleet met de constructief benodigde plaatwapening en doorlopende tralieliggers. De bovenzijde is opgeruwd voor een goede hechting met de op te storten druklaag, terwijl de onderzijde glad blijft voor een betere afwerking. De breedplaatvloer is aan beide zijden voorzien van vellingkanten voor een goede onderlinge aansluiting.

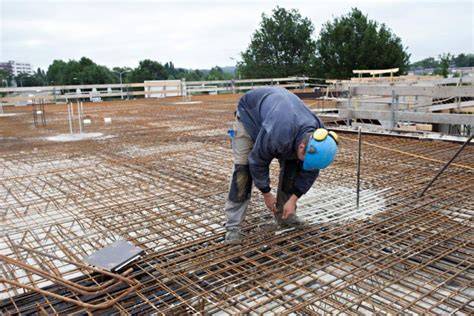

Traditioneel gewapende breedplaatvloer heeft onderwapening opgenomen in de plaat. De doorgaande tralieliggers geven tijdens ontkisting, transport en betonspecie in het werk extra stijfheid en dienen als afstandhouder voor de bovenwapening. Bij voorgespannen breedplaatvloeren wordt de wapening vervangen door voorgespannen strengen of draden, wat slankere constructies, grotere onderslagafstanden en minder doorbuigingen mogelijk maakt. Voor extra gewichtsreductie kunnen lichtgewicht elementen tussen de tralieliggers geplaatst worden.
Leidingen en sparingen

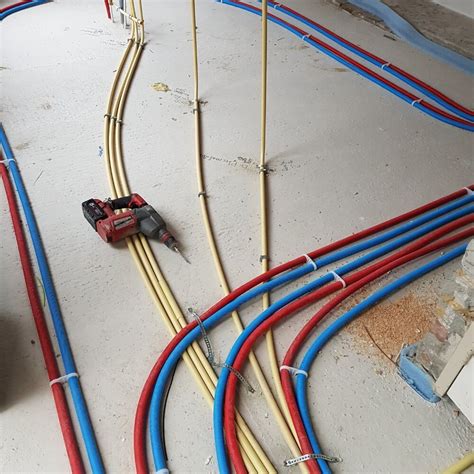

Om leidingdoorvoer achteraf te vereenvoudigen, kunnen sparingen in elementen van cellenbeton voorzien worden. Daardoor zijn breedplaatvloeren universeel inzetbaar en flexibel. Bij bepaalde ontwerpen kunnen sparingen ook ingezet worden voor het integreren van LED-verlichting en andere inbouwcomponenten, vooral in combinatie met wapeningsnetten en bijlegwapening.
Koppeling en platennaden
Bij breedplaatvloeren zonder oplegging buiten de eindsteunpunten worden de platen onderling gekoppeld met koppelwapening. Koppelwapening is noodzakelijk om delaminatie te voorkomen en om de professionele verbinding tussen breedplaat en druklaag te waarborgen. Een te korte of ontbrekende koppelwapening kan leiden tot ernstige problemen bij de plaatnaden, vooral bij grotere overspanningen.
Ontwerpuitdagingen en veiligheid
Na de instorting in Eindhoven Airport werd duidelijk dat het ontwerp en de uitvoering van het kritische detail cruciaal zijn voor de veiligheid. De afschuiving in het aansluitingvlak en de interne momenten door excentriciteit tussen wapening in de schil en de koppelwapening vragen om zorgvuldige berekening en robuuste detaillering. In Nederland zijn richtlijnen en normen opgesteld om de veiligheid te waarborgen, waaronder rekenregels en een stappenplan voor bestaande gebouwen met breedplaatvloeren.
In de praktijk blijkt dat breedplaatvloeren niet altijd even sterk zijn. Desondanks hebben vele gebouwen met breedplaatvloeren jarenlang probleemloos gefunctioneerd. De veiligheid van constructies wordt bepaald door de kansverdeling van belasting en sterkte, waarbij karakteristieke waarden en materiaalfactoren worden toegepast om Ed te vergelijken met Rd. Een conservatieve aanpak in de engineering is daarom geboden totdat er meer zekerheid is uit lopende onderzoeken.
Productie, uitvoering en varianten
Fabriekskwaliteit en standaard afmetingen dragen bij aan consistente kwaliteit. De breedplaatvloer kan in diverse vormen geproduceerd worden, waaronder trapeziumvormen, cirkels en ovalen, en kan overspanningen tot circa 10 m aan. De breedte varieert doorgaans van 1,2 m tot 3,0 m, met de mogelijkheid om meer wand- of plafondwerk aan te passen afhankelijk van de aannemer en constructeur.
De spancon vloerplaten maken gebruik van voorspanwapening, verdeelwapening en tralieliggers. De maximale overspanning is 8 m, en met voorspanning tot 10 m. Tijdens de bouw moeten de breedplaten tussen de opleggingen worden onderstempeld. Breedplaatvloeren zonder oplegging buiten eindsteunpunten worden aan elkaar gekoppeld met koppelwapening om delaminatie te voorkomen.
Kanaal breedplaatvloer - Uitleg vloersysteem

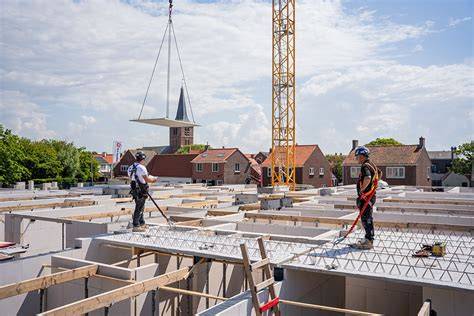

Installatie en uitvoeringstips
Wanneer alle elementen op hun plek liggen, kan de vloer worden afgestort. De benodigde constructieve wapening wordt vooraf berekend en getekend, inclusief onderslagafstanden, doorbuiging en voorzieningen. De Hoop Pekso biedt engineeringmogelijkheden en levert tralieliggers en koppelpennen volgens specificaties. Onderslagafstand kan verhoogd worden om minder stempels te plaatsen.
Na het storten is vaak C25 of C35 beton gangbaar; de vloer kan na ongeveer 2 weken beginnen met werken en volledig uitharden na circa 28 dagen. Voor installaties kunnen sparingen in cellenbeton zorgen voor eenvoudige doorvoer van leidingen. De kop- en randkistingen kunnen als optie worden toegepast om bekistingswerk te verschuiven naar de fabriek.
Regelgeving en monitoring
Vanaf 1 juli 2024 geldt een onderzoeksplicht voor gebouwen in gevolgklasse CC3 met breedplaatvloeren, en de regelgeving is gefaseerd ingevoerd. Eigenaars dienen een rapport op te stellen voordat 1 juli 2025 en moeten inspecties en berekeningen laten uitvoeren om de veiligheid te waarborgen. OZHZ voert namens gemeenten toezicht en roept eigenaren op tot actie om de constructieve veiligheid te controleren en waar nodig te versterken of de belasting te verminderen via aanpassingen in gebruik.
Conclusies en aandachtpunten
Een breedplaatvloer kenmerkt zich door zijn naadloze aansluiting en flexibele vormgeving met ruimte voor leidingen en kanalen. De trotse eigenschap is de tralieligger als hoofdwapening die de samenhang tussen schil en druklaag bewaakt. Bij ontwerpen en uitvoeringen is aandacht voor afschuiving, plaatnaden en excentriciteit tussen wapening essentieel om delaminatie en instabiliteit te voorkomen. Een conservatieve aanpak en robuuste detaillering blijven noodzakelijk totdat toekomstig onderzoek aanvullende richtlijnen oplevert.
