Een uitgebreide verkenning van de montage van vloerverwarming op LEWIS Zwaluwstaartplaten (reppel), met aandacht voor praktisch verwerkingsadvies, mogelijke valkuilen en concrete bouwkeuzes. In deze uitleg combineren we theoretische uitgangspunten met praktijkervaringen uit de forumdiscussies, en geven concrete aanbevelingen voor zowel nat- als droogbouwvarianten.
Wat is een LEWIS Zwaluwstaartplaat en waarom wordt hij ingezet?
De LEWIS Zwaluwstaartplaten zijn verzinkte stalen platen met een zwaluwstaartprofilering die overlappend worden aangelegd. Deze platen dienen als bekisting en wapening van de vloer, vooral bij beton-vloeren op houten balklagen, stalen draagconstructies of houten ondervloeren. De unieke S-vormige geometrie garandeert een hoge stortbelasting en draagkracht van de vloer. Door de maatvaste profilering sluiten de platen perfect op elkaar aan en lekt geen vloeibare specie weg.
Basisprincipes voor het leggen van zwaluwstaartplaten bij vloerverwarming
- Leg haaks op de houten balklaag en houd circa 10 mm vrije ruimte rondom het opgaande werk. Dit voorkomt krimp- en uitzettingsverkleving en biedt ruimte voor droogcorrecties.
- De platen liggen los op de draagconstructie en worden niet blijvend aan de ondergrond bevestigd bij vloerverwarming of zwevende vloeren. Hiervoor bestaan specifieke richtlijnen en verwerkingsadviezen per systeem.
- Bij kleinere oppervlakken kunnen buisleidingen op de platen worden bevestigd met klembeugels of zadeltjes; bij grotere oppervlakken kan men krimpnetten gebruiken en buizen met ties of snelstroppers vastzetten. Het doel is een stabiele positionering vóór mortel of egalisatie.
- Overlaps en richting van de platen zijn cruciaal: haaks op de balklaag, met kopse kanten overlappend (50-100 mm) en lange zijden overlappend. De werkende breedte blijft ongeveer 580 mm na overlap.
- Mortel of gietvloer die op de zwaluwstaartplaat komt, dient de plaat te omhullen als bekisting en vervolgens als wapening te fungeren nadat de specie is uitgehard. Het directe aanbrengen van keramische of natuursteen vloerafwerking in mortel is niet toegestaan.
Montage van vloerverwarming op LEWIS zwaluwstaartplaten
Voor een LEWIS vloer met vloerverwarming zijn er twee hoofdopzetten: natbouw (mortel/dekvloer) en droogbouw (plaat- en mat- of klemrailsystemen). Beide opties vragen om zorgvuldige berekeningen van de afstand tussen balken en de gewenste vloeropbouw, plus het correct positioneren van de verwarmingselementen.
Optie A: natbouw met mortel op LEWIS platen
- De vloerverwarmingsleidingen worden zoveel mogelijk haaks op de bovenflens gemonteerd.
- Morteldekking van 20-25 mm wordt geadviseerd voor de leidingen.
- Laat de mortel geleidelijk drogen/ uitharden, begeleid door mortel- en bouwfabrikantadviezen om krimpscheuren te minimaliseren.
- Tijdens het leggen en uitharden dienen de platen als bekisting; pas na volledige uitharding kunnen tegels of natuursteen vloerafwerkingen worden toegepast.
- Randstroken van steenwol (dikte circa 25 mm, breedte 100 mm) houden de vloer circa 10 mm vrij van opgaand werk; dit vermindert geluidsoverdracht en voorkomt druk op omringende wanden.
Optie B: droogbouw of hybride systemen met LEWIS
- Bij droogbouw kunnen afwerkingen zoals Fermacell of gelijkwaardige panelen worden toegepast, met buisdraden of buissluiting via DuoKlips of vergelijkbare bevestigers in de zwaluwstaartgaten of tussen profielen.
- Voor geluidsisolatie en massa kan men extra lagen opbrengen: minerale wol, randstroken en eventueel een lichte mortel- of gietlaag om de gewenste thermische opbouw te bereiken.
- Het is mogelijk om delen van de buis of leidingen in de zwaluwstaartdelen te leggen met omega-profiel of Klemrailsysteem om de leiding onder betere vlakligging te houden.
Thermische uitzetting en structurele overwegingen
Een veelbesproken punt is of het vastzetten van de LEWIS zwaluwstaartplaten thermische scheurvorming of drijven veroorzaakt. De verfrissende conclusie uit de besproken bronnen en praktijkervaringen is dat de thermische uitzettingscoëfficiënt voor staal (LEWIS) en beton identiek is en ongeveer 12 micro/meters per meter per graad. Bij een vloer van 3x2 meter die uitzet van 20°C naar 40°C, resulteert dit in een totale uitzetting van minder dan 1 millimeter over meerdere meters. Dit ondersteunt het betoog dat het vastzetten van de zwaluwstaartplaten in veel gevallen geen significante aantasting van stabiliteit oplevert, mits de constructie correct is voorbereid en uitgevoerd.
Toch blijven fabrikanten-, vaklieden- en forum-adviezen verschillend. In de praktijk blijkt dat veel gebruikers kiezen voor los liggende platen onder vloerverwarming, met juiste vrijhouden marges. Anderen bevestigen de platen voor extra stijfheid en minder beweging. De sleutel ligt in het juiste ontwerp, het gebruik van randstroken, en het correct monteren van leidingen en mortel volgens de productnormen.
Praktische bouwinstructies uit de bronnen
- Begin met een rij platen achter elkaar; eerste plaat met blauwe opdruk onder, tweede boven. Volgende rij start met omgekeerde opdruk.
- Bij een samenwerkende hout-beton vloer: in elke onderflens een geharde schroefnagel ter hoogte van de balken, zodat kop van nagel gelijk ligt met de bovenkant van de zwaluwstaartplaat.
- Tijdens het leggen onderstutten van balklaag om doorbuiging tijdens mortelstorting te voorkomen is noodzakelijk.
- Leg zwaluwstaartplaten haaks op houten balklaag, op nieuwe balken nagelen, op oude balken nagelen in onderflens, en op betonbalken of gemetselde ondersteuning in cementspecie tot uitgehard.
- Leg randstroken rondom en zorg voor circa 10 mm vrije ruimte ten opzichte van opgaand werk; houd rekening met eventuele doorvoeringen en aansluitingen.
- Overlappingen: lange zijden overlappen door schuiven tot het eerste profiel; kopse kanten overlappen door platen om en om 50-100 mm in elkaar te klikken.
Veelvoorkomende vraagstukken en oplossingen
- Kan men de vloer vast schroeven ondanks de fabrikantadviezen? Ja, mits de verwerkingsadviezen zorgvuldig worden gevolgd en rekening wordt gehouden met krimp en uitzetting, inzet van randstroken en thermische bewegingen.
- Hoeveel vloeropbouw is realistisch met LEWIS platen? De dikte varieert afhankelijk van h.o.h-afstand balken en toepassing; doorgaans worden 16 mm + 20 mm (of meer) als basis genoemd in de standaardopbouw, maar dit hangt sterk af van de specifieke situatie en gewenste afwerking.
- Is het mogelijk leidingen in de holten van de zwaluwstaart te leggen voor onder-, in- of bovenliggende lagen? In theorie kan, maar dit vereist zorgvuldige afweging van warmteoverdracht, massa en hoogte van de platen, plus compatibiliteit met mortel en afwerklaag.
- Kan men meerdere wapenings- of isolatielagen combineren voor betere akoestiek en warmteopbrengst? Ja, randstroken van steenwol en extra isolatie kunnen helpen, maar moet altijd rekening gehouden worden met de noodzakelijke spanning en bevestiging van de zwaluwstaartplaat.

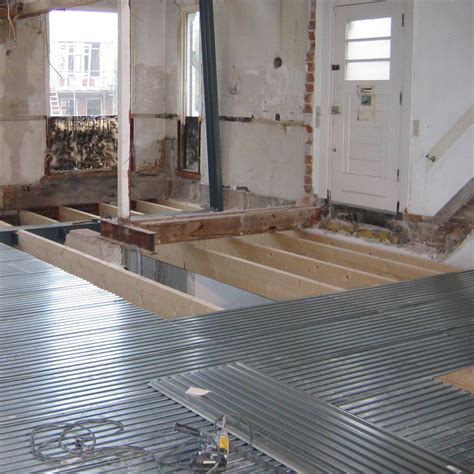

Toonbeelden en illustraties
Technische samenvatting en aanbevelingen
Een vloerverwarming-systeem op LEWIS zwaluwstaartplaten kan veilig en effectief worden uitgevoerd, mits men de installatie richtlijnen strikt volgt. Houd rekening met de noodzakelijke vrije ruimte, correcte overlappen, en de juiste positionering van leidingen en bevestigingsmiddelen. Laat mortel of gietvloer adequaat uitharden voordat vloerafwerkingen worden aangebracht. Voor geluidreductie en massa kan randstroken en minerale wol extra bijdragen leveren. Bij twijfel over draagkracht of bouwopbouw kan een constructeur of specialist worden geraadpleegd voor конкретe belastingberekeningen.
Praktische handleiding: korte checklist
- Controleer draagkracht van balklaag en h.o.h. afstanden.
- Leg zwaluwstaartplaten haaks op balklaag; houd 10 mm vrije ruimte rondom opgaand werk.
- Bevestig leidingen haaks op bovenflens of gebruik klemrails/ DuoKlips; gebruik randstroken.
- Plaats mortel of gietlaag en laat volledig uitharden; vermijd vroege belasting.
- Voeg eventueel randisolatie en geluidsisolerende materialen toe volgens behoefte.
