Febelarch verleende in november 2014 haar medewerking aan een druk bijgewoonde opleiding voor architecten, rond verankering van balkons. Balkons zijn uitgegroeid tot echte buitenleefruimten die een verlengstuk van de binnenruimte vormen. Koudebruggen zijn oorzaak van een aantal onaangename fenomenen, zoals warmteverliezen en schimmelvorming binnenin het gebouw. Een balkon met doorlopende ruwbouwwapening, zonder isolatie tussen balkon en ruwbouw, vormt een enorme koudebrug over de volledige lengte van de aansluiting. Het is daarom aan te raden het balkon te scheiden van de ruwbouw en tussen de twee een thermische isolatie aan te brengen.
Belang van thermische onderbrekingen

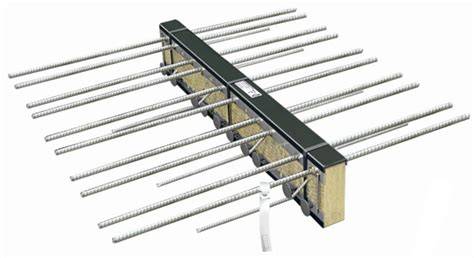

De isolatie moet doorboord worden met een aantal wapeningsstaven. Die moeten de krachten veroorzaakt door het balkon opnemen. Thermische onderbrekingen voor een balkon zijn modulair opgebouwd. Men kan ze plaatsen zonder snijverliezen. De thermische onderbrekingen worden meestal niet over de volledige lengte van het balkon geplaatst omdat dit vaak duurder uitkomt. Bovendien moeten de nodige hijsvoorzieningen in het balkon geplaatst kunnen worden. Het is aanbevolen om minstens 60% van de lengte van een vrij uitkragend balkon van thermische onderbrekingen te voorzien. De ruimtes tussen deze thermische onderbrekingen vult u best op met een isolatiemateriaal dat gelijkaardig is aan dat van de thermische onderbrekingen.
Aandachtspunten bij verschillende balkontypes
De lastverdeling in hoekbalkons of ingewerkte balkons is veel ingewikkelder en de plaatsing van de thermische onderbrekingen moet bij dit soort balkons geval per geval bekeken worden. Op de markt zijn thermische onderbrekingen beschikbaar met hoogtes van 14 tot 25 cm. Zo kan men voor de meeste balkons een oplossing vinden. Ten eerste is er de inwendige hefboomsarm die in het element moet opgenomen worden. Dit is de afstand tussen trekstaaf en drukelement, die bepaalt welk moment een thermische onderbreking kan opnemen. Twee identieke staven op een verschillende afstand van elkaar kunnen immers een verschillend moment opnemen.
Een tweede reden ligt in de doorbuiging die beperkt moet worden. De totale doorbuiging is de som van de doorbuiging van de balkonplaat zelf en de rotatie van het balkon in zijn geheel rondom de ophanging. De stalen staven van de thermische onderbreking zullen onder belasting immers verlengen of verkorten. Beide fenomenen moeten beperkt worden. De doorbuiging wordt beperkt door de verhouding dikte/uitkraging te optimaliseren. Ten derde moeten ook trillingen vermeden worden. Onder variabele belastingen zoals gebruiksbelasting gaan de staven immers vibreren. Niet alleen voor de dikte en de uitkraging van een balkon gelden er beperkingen, ook de lengte van een balkon mag bepaalde maximale waarden niet overschrijden. Door temperatuurverschillen zal het balkon immers ook zijdelings dilateren en de staven van de thermische onderbrekingen moeten deze uitzetting kunnen volgen. De maximale lengte voor een vrij uitkragend balkon bedraagt bijvoorbeeld ongeveer 11,00 m.
Technische details en afmetingen

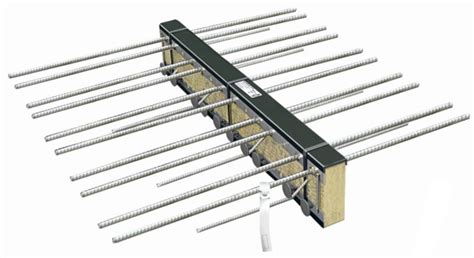

Door de dwarskrachtplaten is de verbinding stabieler in vergelijking met diagonaal gebogen wapening. De wapening van de EBEA® is in drie verschillende kwaliteiten verkrijgbaar. Afmetingen RS - Betonstaal en roestvrijstaal voor corrosieklasse III (medium); VE1 - Roestvrijstaal voor corrosieklasse III (medium); VE2 - Roestvrijstaal voor corrosieklasse IV (sterk). De hoogte (D) van de thermische isolatie kan variëren en is verkrijgbaar in stappen van 20 mm. De lengte (L) van de thermische isolatie kan variëren en is verkrijgbaar in stappen van 50 mm, met een maximale lengte van 1200 mm. De dikte (ISO) van standaard thermische isolatie is verkrijgbaar in 80 mm en 120 mm; diktes 60 mm en 100 mm zijn op aanvraag verkrijgbaar. Diameter van de wapening in Ø8; Ø12 en Ø16 is op aanvraag verkrijgbaar.
Gedetailleerde technische informatie over opnamecapaciteit, eventuele bijlegwapening, betonsterktes etc. Door de geïntegreerde PVC-buizen kan op de bouwplaats de benodigde wapening aangebracht worden. De dwarskrachtplaten verbeteren de stabiliteit in vergelijking met diagonale wapening. De wapening van de EBEA® is verkrijgbaar in VE1 en VE2 kwaliteit, met variërende hoogtes en lengtes van isolatie zoals hierboven genoemd.
Varianten en ontwerpbenaderingen
Deze paragraaf beschrijft eveneens diverse productlijnen en hun toepassing. De dwarskrachtwapening verbetert de akoestische eigenschappen in vergelijking met dwarskrachtplaten. De wapening van de EBEA® is in twee verschillende kwaliteiten verkrijgbaar: VE1 en VE2, met varianten voor verschillende corrosieklassen. De afmetingen en specificaties worden herhaald in meerdere blokken van de tekst, onder meer met betrekking tot isolatiedikte, lengte en wapeningsdiameters. Model EBEA® E-100 wordt altijd gebruikt in combinatie met EBEA®-100.
Koudebruggen en bouwknopen: context en toepassingen
Een koudebrug (thermische brug) is praktisch gezien een verbinding in een constructie waarbij de kou van buiten naar de binnenzijde geleid wordt. Bekende koudebruggen zijn onder meer doorgestorte balkons. Schöck Isokorf (Isokorb) en Schöck Novomur zijn voorbeelden van producten die koudebruggen voorkomen bij staal-beton verbindingen en bij muren/funderingen. Wapeningsstaven van glasvezel (Combar) zijn sterk in de richting van de vezel en geleiden de warmte nauwelijks. Eng. De f-factor (oppervlaktetemperatuur-factor) wordt gebruikt om de thermische kwaliteit te beoordelen en condensatie te voorkomen. De f-factor moet volgens NEN 2778 minimaal 0,65 zijn (en minimaal 0,50 voor niet-bewoonde gebouwen).
< tagvideo>Video-uitleg over koudebrugonderbrekingen en thermische onderbrekingen bij balkonsRenovatie en balkonintegratie in bestaande gebouwen
Bij renovaties van jaren ’70-woningen komt het vaak voor dat balkons doorgestort zijn. Een belangrijke aanpak is het isoleren van het balkon of het opnemen van het balkon in een aanbouw/dakpakket. Aerogel kan een optie zijn voor isolatie. Soms kan het verwijderen van het balkon of het opnemen in het dakpakket de oplossing zijn, afhankelijk van constructieve consequenties. Thermische onderbrekingen zoals EBEA-onderbrekingen of Egcobox®-systemen bieden mogelijkheden voor veilige moment- en dwarskrachtoverdracht terwijl warmteverlies beperkt blijft. Egcobox® FB-type systemen leveren druklagers voor momentoverdracht en zijn leverbaar met verschillende uitvoeringen (FB-CB, FBV, FB±S).
Verbindings- en montagepunten
Bij geprefabriceerde betonnen balkons met snedeankers dienen de placeringvoorschriften van de fabrikant gevolgd te worden. Drukspanningen worden overgedragen op de betonnen vloerplaat, en het randgebied vereist speciale aandacht (spelden voor krachtsoverdracht). Bij balkoninstallaties op breedvloerplaten of welfsels kan extra voorzorg nodig zijn om sprongen en afwateringsproblemen te voorkomen. De montageafstanden en tegenpeilingsvoorzieningen worden door de leverancier van snedeankers aangegeven. De voeg tussen het gevelmetselwerk en de onderzijde van het balkon dient te worden opgevuld met elastisch materiaal, zodat waterinfiltratie beperkt blijft.
Het balkon mag de constructievoegen in het gebouw niet overbruggen. Bij twee naast elkaar geplaatste balkonelementen moet een waterdicht membraan in de spouwmuur aanwezig zijn om infiltratie te voorkomen. De afwatering van het balkon dient bij ontwerp en uitvoering rekening te krijgen.
