Bij het ontwerpen van een gebouw of woning zijn het uiterlijk en de uitstraling voor de architect meestal leidend. Het aanzien van de gevel bepaalt echter in hoge mate ook de detaillering. En daar gaat het helaas nogal eens fout. Regelmatig onderschatten aannemers, architecten en andere bouwpartijen het belang ervan. Dit artikel beschrijft 6 voorbeelden van detaillering die schade bij buitengevelisolatie kunnen veroorzaken.
1. Kozijnen in één lijn met de gevel en lekkages
Bij het plaatsen van kozijnen in één lijn met de gevel treden vaak lekkages op. De meest voor de hand liggende oorzaak is de korte directe verbinding van buiten naar binnen. Is het waterdicht aanbrengen van de kozijnen in het binnenblad niet optimaal uitgevoerd dan kan het water naar binnen gestuwd worden door drukverschil.
2. Verkeerde keuze voor waterslagen en kopschot
Een andere oorzaak van veel lekkages is de verkeerde keuze die de aannemer maakt voor de soort waterslagen. Waterslagen voor buitengevelisolatie dienen een los kopschot te hebben om vervorming bij temperatuurswisseling op te kunnen vangen. Het kopschot mag daarom niet strak tegen de waterslag worden gemonteerd. Ook moet het kopschot aan de bovenzijde voorzien zijn van een liggend gedeelte om een juiste beëindiging van het stucwerk te garanderen.
3. Compriband en uitzetting
Het compriband wordt aangebracht tussen de isolatieplaten en de kozijnen om een waterdichte aansluiting te maken. Compriband functioneert echter alleen als de maximale uitzetting van het aangebrachte band niet groter is dan 50% van de dikte van het band.
4. Voortzetting van gevelisolatie tot op de fundering
In het verleden werd alle gevelisolatie doorgezet tot op de fundering en het gedeelte onder het maaiveld voorzien van een bitumenafwerking. Omdat het vaak moeilijk is op een uitgegraven fundering een waterdicht systeem aan te brengen ontstond hierdoor vaak schade.
5. Overstek bij dakranden, kozijnen en afdekkingen
Bij het ontwerp is het van het grootste belang om bij de toepassing van buitengevelisolatie zorg te dragen voor voldoende overstek bij dakranden, kozijnen en afdekkingen. Dit om vervuiling en waterophoping te voorkomen.
6. Horizontale vlakke elementen en transparante afwerking
Soms worden liggende bouwdelen uitgevoerd met buitengevelisolatie. Een klein horizontaal vlak kan eventueel afgewerkt worden met een transparante polyurethaan.
In dit artikel heeft Stichting Gevelgarantie 6 voorbeelden beschreven van detaillering die schade bij buitengevelisolatie kunnen veroorzaken. Hoewel geen volledig overzicht zijn dit de zaken die de experts het meest tegenkomen. Bent u bekend met andere tekortkomingen in detailleringen die tot schades bij buitengevelisolatie leiden? We horen het graag!
Prefabricage en gevelelementen
Technisch is buitengevelisolatie een gevoelig systeem. Voor de gewenste prestaties moeten de componenten optimaal op elkaar zijn afgestemd, maar ook de juiste applicatie is cruciaal. Schade aan het stucwerk door binnentredend water.
In de bouw worden veelvuldig geprefabriceerde elementen toegepast, waaronder geïsoleerde prefab betonelementen in gevels. Het beton van deze elementen wordt niet op de bouwplaats, maar op een andere locatie gerealiseerd, zoals in een betonfabriek. Deze bouwmethode is met name populair geworden bij binnenstedelijke projecten. Belangrijk is wel dat de detaillering goed is en de elementen demontabel zijn, zodat eventuele vochtproblemen en hoge herstelkosten worden voorkomen.
Het van tevoren fabriceren van betonnen gevelelementen is interessant als de te realiseren bouwelementen veel gelijkenissen vertonen. Er zijn zelfs situaties te bedenken dat prefabriceren als enige oplossing gezien kan worden. Denk hierbij aan grote geïsoleerde betonnen elementen met een niet-gangbare opbouw.
Voordelen en nadelen van prefabriceren
- Doordat men onder gecontroleerde omstandigheden kan werken, heeft men meer controle op het productieproces met grotere kwaliteit als resultaat.
- Men kan de elementen sneller produceren dan wanneer men op de bouwplaats de werkzaamheden zou verrichten.
- De bouwperiode wordt gereduceerd en de omgevingsoverlast is minder omdat vele handelingen in de fabriek reeds verricht zijn.
- Er is geen opslagcapaciteit op de bouwplaats nodig voor bekistingsmateriaal, betonpomp, et cetera.
Het grote nadeel van prefabriceren is dat de te vervoeren elementen een grote omvang hebben en het gewicht vaak aanzienlijk is. Dit vraagt vaak om speciale voertuigen en groot en zwaar hijsmaterieel.
Opbouw en detailering van prefab gevels

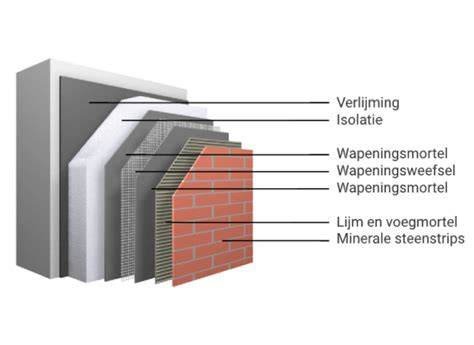

De manier waarop geïsoleerde betonelementen worden gerealiseerd wisselt. Zo zijn er systemen waar eerst een betonnen casco wordt gerealiseerd. Vervolgens wordt het geheel voorzien van een isolatiesysteem, waarna een gevelbekleding wordt aangebracht. Hierbij kan men denken aan architectonisch beton, natuursteenplaten, aluminium panelen, steenstrips en dergelijke. Aanbouwen, hoekaanzetten en andere details vereisen zorgvuldige planning en detaillering om scheuren en lekkages te voorkomen.
Tabellen en detailschema's
| Onderwerp | Kernpunt |
|---|---|
| Kozijnplasing | Lekkages treden vaak op bij kozijn aansluitingen; zorg voor waterdichte afwerking en juiste detaillering |
| Waterslagen | Los kopschot, liggend gedeelte bovenkant stucwerk |
| Compriband | Uitzetting max. 50% van banddikte |
| Fundering en bitumen | Voorkom schade door waterdicht systeem onder maaiveld |
How do ocean currents work? - Jennifer Verduin
Belangrijke bouwkundige overwegingen rondom geveldragers, dilataties en aansluitingen blijven cruciaal voor de duurzaamheid van gevels en de energieprestatie van het gebouw. Nederlandse richtlijnen en normen zoals CUR-aanbeveling 71, EN 845-1 en CUR-aanbeveling 93-2 bieden kaders voor de juiste detaillering en uitvoering.
