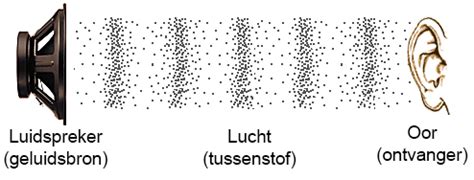

Het waarborgen van een comfortabel leef- en werkklimaat vereist effectieve geluidswering, met name voor gevels. Geluidsoverlast, afkomstig van diverse bronnen zoals wegverkeer, railverkeer, luchtvaart of industrie, kan aanzienlijke hinder veroorzaken. Het programma Geluidwering Gevels, ontwikkeld door DGMR, biedt een krachtige oplossing om de akoestische prestaties van gevels te berekenen en te toetsen aan de geldende regelgeving.
Kernfunctionaliteit en Toepassing
Het programma Geluidwering Gevels berekent de karakteristieke geluidswering van de gevel (GA,k) volgens de praktijkrichtlijn NPR 5272, die gebaseerd is op de norm NEN-EN 12354-3. Deze berekeningen zijn essentieel voor het voldoen aan wettelijke eisen, waaronder het Bouwbesluit (Bbl en Bkl) en de Wet geluidhinder (Wgh). De software ondersteunt diverse geluidsbronnen, waaronder wegverkeerslawaai, railverkeerslawaai, luchtvaartlawaai en industrielawaai.
Voor nieuwbouw wordt de berekening getoetst aan het Bouwbesluit, waarbij de geluidswering van de gevel (GA,k) wordt vergeleken met de gestelde eisen. Bij bestaande bouw wordt getoetst aan de Wet geluidhinder (Wgh), waarbij gekeken wordt naar het binnenniveau (LA).
Uitgebreide Materialencatalogus
Een cruciaal onderdeel van het programma is de uitgebreide materialencatalogus. Deze bevat de onder laboratoriumomstandigheden gemeten geluidisolatiewaarden van meer dan 4000 materialen, waarvan ruim 2400 direct leverbaar zijn. De catalogus biedt diverse zoek- en sorteermogelijkheden en bevat aanvullende productinformatie zoals telefoonnummers, internetlinks en afbeeldingen.
Elementsoorten en Invoergegevens
De catalogus onderscheidt vier elementsoorten: materialen, glas, ventilatievoorzieningen en ventilatievoorzieningen (oud). Voor elk van deze soorten worden specifieke kenmerken weergegeven in de weergavelijsten.
Tabbladen en Gegevensweergave
Afhankelijk van de gekozen elementsoort worden in de software verschillende tabbladen getoond. Deze tabbladen presenteren, net als de hoofd tabel, specifieke invoergegevens en selectiefilters. De gegevens die worden getoond zijn onder andere:
- Nummer: Uniek elementnummer.
- RA-waarde: Geluidsisolatiewaarde van het element voor een specifiek spectrum.
- DneA-waarde: Geluidsisolatiewaarde van de ventilatievoorziening voor een specifiek spectrum.
- Rw(C;Ctr): Europese eengetalsaanduiding conform NEN-EN-ISO 717-1.
- Internetpagina: Webadres van de leverancier.
Indien de catalogus direct vanuit het tabblad 'Vlak' is opgestart, wordt het spectrum van de huidige variant gebruikt voor de berekening van de RA en DneA-waarden. Indien de catalogus via 'Catalogus|Raadplegen...' is opgestart, kan dit afwijken.
Berekeningsmethoden en Toetsing
Het programma ondersteunt diverse rekenmethoden, waaronder de praktijkrichtlijn NPR 5272:2003. Deze methode integreert de 'vertrouwde' kierterm volledig met de invoer van elementen uit de catalogus. Nieuwe elementnummers voor kier- en naaddichting kunnen wennen zijn.
Toetsing volgens Regelgeving
De berekeningen worden getoetst aan de relevante regelgeving:
- Bouwbesluit: Berekent de karakteristieke gevelgeluidwering (GA,k). Voor nieuwbouw selecteert men 'Nieuwbouw' op de tab 'Project'.
- Wet geluidhinder (Wgh): Toetst het binnenniveau (LA) voor bestaande bouw. Hiervoor selecteert men 'Bestaande bouw' op de tab 'Project'.
De NEN 5077:2006 is van toepassing bij het Bouwbesluit 2012 en verwijst naar standaardspectra uit de NEN-EN-ISO 717-1. De keuze van het standaard-referentiespectrum (spectrum 1 of 2) is afhankelijk van de kenmerkende geluidsbron.
De software maakt onderscheid tussen verschillende functies (bijvoorbeeld woonfunctie, kantoorfunctie) en geluidsgevoelige of niet-geluidsgevoelige gebieden, om zo de juiste eisen toe te passen.
Correcties en Aanpassingen
Er zijn diverse correcties en aanpassingen mogelijk:
- Correctieblad C3 van NEN 5077: Geïmplementeerd in Geluidwering gevels V4.50, kan leiden tot afwijkingen in de GA;k van verblijfsgebieden ten opzichte van verblijfsruimten, aangezien de correctie alleen voor verblijfsruimten geldt.
- Verhouding V/Sr,u: Indien deze kleiner is dan 3 meter, wordt voor de berekening van de GA;k 3 meter ingevuld, exclusief op het niveau van verblijfsruimten.
- Ventilatievoorzieningen: Een correctie van +1,5 dB wordt gehanteerd, wat neerkomt op een verlaging van 1,5 dB van de geluidsisolatiewaarde.
- Overige correcties: Bij rekenmethoden HRGG verkort, HRGG uitgebreid en GGG'97 dienen overige correcties positief te worden ingevuld voor een lagere geluidsisolatie.
Nieuwe Functionaliteiten en Verbeteringen (door de jaren heen)
De software is continu in ontwikkeling, met regelmatige updates die nieuwe functionaliteiten en verbeteringen introduceren:
Versie V4.50 en Latere Updates
- Correctieblad C3 van NEN 5077: Geïmplementeerd, met mogelijke impact op GA;k berekeningen.
- Opslag van projecten verbeterd: Problemen met corrupte projecten tijdens het opslaan zijn verholpen.
- Correctie van spectrumweergave: Voorkomen dat de RA-waarde gebaseerd op het verkeersspectrum werd getoond bij het openen van de volledige materialencatalogus.
- Standaard rekenen met spectrum 125 t/m 2000: Verwijdering van band 63 voor meer accurate resultaten bij muziek.
- Subsidieberekening daken: Correcte bepaling van het daktype (1, 2 of 3) en subsidiebedrag, ongeacht het gekozen verkeersspectrum.
- Verwijdering industriespectrum: Uit het programma verwijderd omdat het geen officieel spectrum is.
- Foutieve optelling oppervlak onder tabel: Opgelost door correcte afhandeling van materialen zonder oppervlak.
- Automatisch opslaan van projecten: Instelbare frequentie voor automatische backups.
- Uitbreiding materialencatalogus: Toevoeging van "D03142 - Ventilatie RMG2012".
- Correcte berekening RAs en Lbi voor RMG2012: Verbeterde nauwkeurigheid.
- RMG2012 en fictief 'open gat': Aanpassing van de berekeningsmethode van een open gat naar Dn;e (40 - 10 log qv).
- Correcte toetsing "Onderwijsfunctie Wgh": Opgelost.
- Update materialencatalogus: Met actuele gegevens en nieuwe producten voor Sonair.
- Correcte omschrijving spectrum bij voorkeursinstellingen: Verholpen dat de verkeerde omschrijving werd getoond.
- Juiste toetsing bij rekenmethode HRGG: Opgelost voor "bestaande bouw".
- Foutmelding bij printen project: Verholpen bij specifieke gevelstructuurcorrecties.
Bouwbesluit 2012 en NEN 5077:2006
- Nieuw Bouwbesluit (1 april 2012): Introductie van wijzigingen voor gevelgeluidwering, waaronder eisen voor bijeenkomstfunctie kinderopvang en verwijdering van eisen voor kantoorfunctie.
- NEN 5077:2006 van toepassing: Verwijzing naar standaardspectra uit NEN-EN-ISO 717-1.
- Update van oude projecten: Creëren van een kopie voordat het project wordt geüpdatet, om compatibiliteit met oudere versies te behouden.
- Probleem opgelost met Cpositie: Correcte afhandeling van Cpositie bij wijziging van een suskast naar ander materiaal.
- Tussentijds opslaan en backup: Aanmaak van een .BAK bestand, met correcte opslag in het oorspronkelijke project.
- Wisselen van rekenmethode: Correcte hantering van correcties voor ventilatievoorzieningen.
- Positieve invoer van correcties: Bij rekenmethoden HRGG en GGG'97.
- Update projecten uit oudere versies (V4.12, V4.01, V4.00): Automatische updates met behoud van originele projecten.
- Handmatig of automatisch oppervlak hellend dak: Keuze op ruimteniveau.
- Wijzigen volgorde van elementen: Gebruik van pijltjesknoppen in de projectboom.
- Ingrijpende wijziging printuitvoer: Verbeterde weergave van projectgegevens, resultaten per verblijfsgebied en spectrale weergave per vlakdeel.
- Filter altijd getoond bij openen catalogus: Standaard boven de lijst met materialen.
- Spectrumvelden alleen-lezen: Bij ingevulde geluidsbelasting en spectrum op variant-niveau.
- Duidelijkheid over meenemen vlak bij bepaling GA;k: Verbeterde functionaliteit.
- Uitbreiding catalogus met actuele gegevens: Zoals de Sonair producten.
Wet Geluidhinder (Wgh) en Lden
- Gewijzigde Wet geluidhinder (1 januari 2007): Mogelijkheid om op projectniveau aan te geven of LAeq of Lden moet worden weergegeven. Lden is met name van toepassing op weg- en railverkeerslawaai.
- Koppeling met tekeningen gewijzigd: Mogelijkheid om tekeningformulier naast GL-formulier open te houden. Externe tekeningverwijzingen worden verbroken bij het updaten van bestaande projecten. AutoCAD 2007 tekeningen niet ondersteund.
- PDF-bestand genereren met printuitvoer: Beschikbaar.
- Digitale helpteksten: Grotendeels vervallen van de handleiding, met voordeel van directe beschikbaarheid vanuit het programma.
- Wijziging terminologie: "Projectgebonden catalogus" naar "projectcatalogus", "standaardcatalogus" naar "door DGMR meegeleverde catalogus".
- Toevoeging rekenmethode NPR 5272:2003: Aanbevolen voor berekeningen, met beperkte extra invoergegevens.
- Veiligheidscorrecties instellen: In scherm Voorkeursinstellingen (alleen geldig voor NPR).
- Extra helphoofdstuk "toetsing": Behandelt onduidelijkheden in wet- en regelgeving.
- Nieuwe rubriek 9 (kier- en naaddichtingsprofielen): Mogelijkheid om eigen elementen toe te voegen, gemeten conform NEN 5273.
- Reductie printuitvoer: Aantal pagina's sterk gereduceerd, met optie voor of zonder toetsingskolom.
- Geluidsbelasting en spectrum op tab Variant: Keuze tussen invoer per variant of per verblijfsgebied/-ruimte.
- Verblijfsgebieden en -ruimten aanmaken: Nieuwbouw en bestaande bouw.
- Geluidsniveaucorrectie (CL) op tab Vlak: Voor wisselende geluidsbelasting op verschillende gevelvlakken.
- Functies uit Bouwbesluit en Wet Geluidhinder: Weergave op het scherm, met toetsing aan geldende eisen.
- Invoer geluidsbelasting: Keuzelijst per variant of per verblijfsgebied/-ruimte.
- Geluidsbelasting en Spectrum: Invoervelden voor maximale geluidsbelasting en eigen spectrum.
- GA;k en Lbi: Weergave van berekende waarden met indicatie van overschrijding van eisen.
Praktische Toepassingen en Training
Het programma Geluidwering Gevels is een essentieel hulpmiddel voor professionals die zich bezighouden met geluidsisolatie, architectuur, bouwadvies en akoestiek. De software helpt bij het ontwerpen van geluidwerende gevels, het beoordelen van bestaande situaties en het aanvragen van vergunningen.
Cursussen en Kennisdeling
DGMR biedt diverse trainingen en cursussen aan om gebruikers optimaal te laten profiteren van de software en hun kennis op het gebied van geluidswering te vergroten:
- Cursus Geluidwering Gevels: Behandelt theorie en praktijk, meetmethoden, karakteristieke geluidwering, binnenniveau, correctiefactoren en de samenhang met rekenmethoden wegverkeer uit de Omgevingswet en het Bbl.
- Praktijkcursus Geluidwering Gevels: Focus op meetmethode NEN 5077, karakteristieke geluidwering, binnenniveau, correctiefactoren en de samenhang met rekenmethoden wegverkeer van de Wet geluidhinder en het Bouwbesluit, met praktische voorbeelden en tips.
De animatie op het YouTube-kanaal van DGMR illustreert de meetmethode van geluidsisolatie, wat nuttig is voor offertes en kennisdeling.
