Bij het aanleggen van kabels is het cruciaal om de juiste methode te kiezen voor het passeren van funderingen en het bepalen van de juiste diepte. Dit artikel biedt een uitgebreid overzicht van de beschikbare opties, inclusief praktische tips en relevante regelgeving.
Methodes voor het Passeren van Funderingen
Er zijn verschillende benaderingen mogelijk om kabels onder een fundering door te leiden of erdoorheen te brengen. De keuze hangt af van de specifieke situatie, de dikte van de fundering en de beschikbare middelen.
Gaten Boren door de Fundering
Een veelgebruikte methode is het boren van een gat door de fundering. Na het doorvoeren van de kabels worden de openingen aan zowel de binnen- als buitenzijde afgedicht met kit of purschuim om vocht en ongedierte buiten te houden.
- Voordelen: Directe doorgang, relatief snel indien de juiste apparatuur beschikbaar is.
- Nadelen: Vereist specifieke boormachines (zoals een diamantboor), kan arbeidsintensief zijn bij dikke funderingen.
Bij het boren door funderingen is het belangrijk om rekening te houden met de dikte van de fundering. In een van de praktijkvoorbeelden werd een fundering van ongeveer 40 cm dik aangetroffen. Het is ook mogelijk dat men piepschuim tegenkomt, wat vaak dient als bekisting of isolatie. Dit piepschuim kan doorgaans worden weggesneden en later teruggeplaatst, of men kan er direct doorheen boren.
Onder de Fundering Door Graven
Een alternatieve methode is om onder de fundering door te graven. Dit kan eenvoudiger zijn dan boren, vooral als de fundering diep is of als er beperkte middelen zijn voor het boren.
- Voordelen: Geen speciale boormachines nodig, potentieel minder ingrijpend voor de fundering.
- Nadelen: Arbeidsintensief, vereist zorgvuldige planning om de stabiliteit van de fundering niet aan te tasten, kan dieper graafwerk betekenen.
Bij het graven onder de fundering kan men op verschillende dieptes uitkomen. In een praktijkvoorbeeld werd op ongeveer 1 meter diepte gegraven om onder de fundering door te komen. Het is ook mogelijk om een buis, zoals een stalen of PVC buis, te gebruiken om de kabels door te voeren. Een methode die wordt beschreven, is het aansluiten van een waterdarm op de buis, deze onder druk te zetten en heen en weer te schuiven om de buis door de gegraven tunnel te trekken.
Hoe leg je zo efficient mogelijk kabels aan in de grond?
Een andere aanpak is het graven van twee putten aan weerszijden van de fundering en vervolgens een buis door de tussenliggende ruimte te duwen. Dit is vooral effectief bij funderingen die niet extreem diep liggen.
Specifieke Uitdagingen en Oplossingen
Tijdens het aanleggen van kabels kunnen specifieke uitdagingen optreden, zoals het doorkruisen van verhardingen of het omgaan met bestaande leidingen.
Doorkruisen van Klinkerpaden
Voor het doorkruisen van klinkerpaden kan men gebruik maken van speciale machines, zoals een 'hand held trencher' of 'cable trench digger', die een sleuf graaft. In Nederland is het huren van dergelijke machines soms lastig te vinden. Alternatieve zoektermen kunnen helpen bij het vinden van verhuurders.
Aanleggen van Leidingen onder Opritten
Bij het aanleggen van leidingen onder opritten, zelfs die van gewapend beton, kan men werken met langere buizen die in een gegraven put geplaatst worden. Het verbinden van meerdere buizen vereist wel nauwkeurigheid en kan tijdrovend zijn.
Gebruik van Mantelbuizen
Voor bescherming tegen mechanische beschadiging is het plaatsen van kabels in een ingegraven buis- of kokersysteem (mantelbuis) een veelgebruikte methode. Dit biedt extra zekerheid, vooral in gebieden met veel graafactiviteiten.
Regelgeving en Veiligheid (NEN 1010)
De aanleg van kabels in de grond is gebonden aan specifieke normen en voorschriften om veiligheid te garanderen en schade te voorkomen. De NEN 1010 is hierbij leidend.

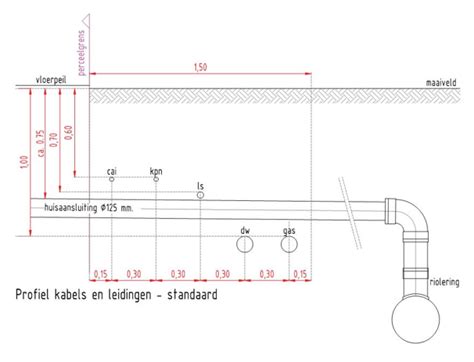

Minimale Diepte van Kabels
De minimale diepte voor ondergrondse kabels is afhankelijk van het type kabel en de omgeving:
- Laagspanningskabels: Over het algemeen minimaal 60 centimeter diep.
- Midden- en hoogspanningskabels: Strengere voorschriften, vaak rond de 80 centimeter.
- Gasleidingen: Minimaal 80-100 centimeter voor lage druk; 100 centimeter voor hoge druk (>40 bar).
- Waterleidingen: Doorgaans minimaal 100 centimeter diep.
- Rioolleidingen: Standaardriolering minimaal 80 cm; stamriolen 100 cm; persleidingen minimaal 80 cm.
- Warmteleidingen (WKO): Standaard warmteleidingen minimaal 100 cm.
- Telecommunicatiekabels: Gemeenten bepalen de graafdiepte, waarbij een balans wordt gezocht tussen kosten, overlast en bescherming.
Het is belangrijk op te merken dat deze dieptes richtlijnen zijn. De exacte vereisten kunnen per netbeheerder verschillen.
Bescherming tegen Mechanische Beschadiging
De NEN 1010 bepaalt dat ingegraven kabels beschermd moeten worden tegen mechanische beschadiging. Dit kan op verschillende manieren:
- Mechanische bescherming: Plaatsing in een mantelbuis, gebruik van een gearmeerde kabel, of het aanbrengen van afdekplaten boven de kabel.
- Voldoende diepte: Het aanleggen van de kabel op een zodanige diepte dat de kans op beschadiging minimaal is.
Alle ingegraven leidingen, buizen of kokers moeten gemarkeerd worden met een kabelafdekking of markeringslint om toekomstige graafwerkzaamheden te waarschuwen.
Buigstraal en Verwerkingstemperatuur
Bij het aanleggen van kabels moet rekening gehouden worden met de minimale buigstraal, die door de fabrikant wordt opgegeven. Deze is afhankelijk van de kabeldoorsnede en het aantal aders. Tevens mogen de meeste leidingen alleen worden aangelegd bij temperaturen boven het vriespunt.
Aderkleuren en Functies
De kleuren van de aders in een kabel zijn gestandaardiseerd om de functie aan te geven:
- Actieve geleiders (fase, schakeldraad): Bruin, zwart of grijs.
- Nulgeleider: Blauw.
- Beschermingsleiding: Geel-groen.
Een blauwe ader mag alleen als fase- of schakeldraad worden gebruikt indien dit geen verwarring veroorzaakt en er geen nulgeleider nodig is. Een geel-groene ader mag uitsluitend als beschermingsleiding dienen.
Praktische Tips
Bij het uitvoeren van werkzaamheden die de ondergrond raken, is een Klic-melding verplicht. Dit voorkomt schade aan bestaande kabels en leidingen en vermijdt boetes en juridische complicaties.
Het gebruik van een 75mm PVC-buis als loze leiding is een praktische oplossing voor het later doorvoeren van diverse kabels, zoals elektra, coax, wateraanvoer en gas. Deze buis kan onder de fundering worden geschoven na het graven van een kleine hoek.
Bij het aanleggen van kabels in de grond is het ook belangrijk om rekening te houden met de maximale diepte, vooral in gebieden met bodemdaling. De juiste balans tussen minimale en maximale diepte is essentieel voor een betrouwbare installatie.
