Regelgeving en Toepassing van Binnenwanden in de Bouw

Inleiding tot Binnenwanden en Isolatie-eisen

Isoleren is een essentieel onderdeel van de moderne bouw, waarbij de dikte van isolatiemateriaal een cruciale rol speelt in de energie-efficiëntie van een gebouw. De wettelijke eisen voor isolatie zijn voornamelijk van toepassing op nieuwbouwwoningen en grondige renovaties, en vallen onder de BEN-normen (Bijna EnergieNeutraal). Deze normen stellen dat zowel daken, muren als vloeren een U-waarde van 0,24 W/m²K moeten hebben.

De U-waarde, die de warmtedoorgang coëfficiënt aangeeft, is direct gerelateerd aan de opbouw van de constructie, de dikte en het type isolatiemateriaal dat wordt gebruikt. Voor bestaande woningen die gerenoveerd worden zonder een algehele renovatie, zijn de regelgevingen minder strikt. Echter, het wordt sterk aangeraden om de isolatie direct goed aan te pakken.

Hoewel er geen limiet is aan hoe dik men kan isoleren, kan een te grote dikte het rendement van de investering negatief beïnvloeden, waardoor de terugverdientijd langer wordt of zelfs uitblijft.

Passiefhuisnorm als Richtlijn voor Optimaal Isoleren

Een uitstekend referentiepunt voor isolatiediktes is de passiefhuisnorm. Voor passiefhuizen geldt een maximale U-waarde van 0,15 W/m²K voor muren, vloeren en daken. Dit vertaalt zich in de praktijk naar aanzienlijk dikkere isolatielagen dan bij BEN-woningen. Zo is in een BEN-woning doorgaans 14 cm glaswol in de spouw voldoende, terwijl dit in een passiefhuis oploopt tot 23 cm of meer.

Het is belangrijk te beseffen dat het aantal centimeters isolatie slechts een richtgetal is. De uiteindelijke U-waarde wordt beïnvloed door diverse factoren, waaronder het specifieke isolatiemateriaal, het merk, en andere constructieonderdelen zoals de isolatiewaarde van de snelbouwsteen of de opbouw van een houtskelet. Al deze elementen moeten in de berekening worden meegenomen.

Publicaties en Richtlijnen voor de Afbouwsector

Verschillende publicaties van de sector Plafond & Wand bieden diepgaande informatie over specifieke toepassingen en normen binnen de droge afbouw. Het Technisch Bureau Afbouw (TBA) heeft bijvoorbeeld het handboek Droge Afbouw gelanceerd, met een specifieke focus op systeemplafonds. Dit handboek wordt continu bijgewerkt en behandelt diverse materialen zoals hout en metaal, met toekomstige uitbreidingen naar onderwerpen als naadloze akoestische plafonds.

Historisch gezien ontbraken er specifieke constructieve eisen en testmethoden voor verlaagde plafonds en bevestigingsmiddelen. De introductie van de Europese normen NEN-EN 13964 voor verlaagde plafonds en ETAG 001 voor metalen ankers heeft hier verandering in gebracht.

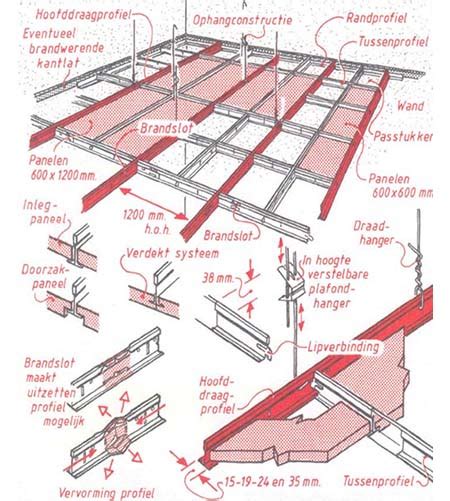

Om de kwaliteit van systeemplafonds te waarborgen, is het essentieel om te voldoen aan wettelijke eisen en normen zoals het Bouwbesluit en de CE-markering. Bij montage dienen de geldende verwerkingsvoorschriften van de fabrikant en specifieke richtlijnen te worden nageleefd. Deze richtlijnen zijn met name van toepassing op de meest gangbare situaties in de utiliteitsbouw.

Belang van Montagecondities en Voegafwerking

Een vakkundige montage is cruciaal voor het verkrijgen van kwalitatief goede gipskartonplaatwanden en -plafonds. Echter, de omstandigheden op de bouwplaats spelen een even belangrijke rol. Extreme vochtigheid tijdens de bouw of juist extreem droge omstandigheden tijdens het gebruik kunnen leiden tot problemen, zoals scheurvorming in gipsplatenplafonds, met name bij de plaatnaden.

Om dit te voorkomen, hebben fabrikanten (NBVG) en verwerkers (NOA) per 1 januari 2021 een nieuwe eis voor voegafwerking van plafonds geïntroduceerd. Deze eis stelt dat voor de voegafwerking papierband of glasvlies vereist is, aangezien gaasband in de praktijk te vaak tot scheurvorming leidt. Deze nieuwe eis is opgenomen in de TBA-richtlijn 3.3.

De TBA-richtlijn 3.4 is ingetrokken omdat de problematiek van roestvorming van U-profielen of nagels door wijzigingen in de samenstelling van anhydriet niet meer voorkomt.

Specifieke Richtlijnen voor Tegelwerk en Zwembadomgevingen

Schade aan plaatwanden die betegeld zijn, is een veelvoorkomend probleem waarvoor het Technisch Bureau Afbouw de TBA-richtlijn 3.5 'Systeemwanden als ondergrond voor tegelwerk' heeft gepubliceerd. Deze richtlijn behandelt diverse plaatsoorten, opslag van materialen en bouwplaatsomstandigheden. Schade wordt niet alleen veroorzaakt door verkeerde montagekeuzes, maar ook door fouten tijdens het betegelen.

In de agressieve omgeving van zwembaden worden systeemplafonds zwaar belast door hoge luchtvochtigheid, chloriden en temperatuurschommelingen, wat kan leiden tot ernstige corrosie van ophangconstructies en profielen. Om deze risico's te beperken, heeft het TBA de richtlijn 3.6 'Systeemplafonds in zwembaden' uitgebracht.

Akoestische Plafonds en Oppervlaktebeoordeling

Naadloze akoestische plafonds stellen hoge akoestische en esthetische eisen. Om hieraan te voldoen, worden strikte voorwaarden gesteld aan montage en afwerking. Deze plafonds, opgebouwd uit een metalen regelwerk met akoestisch plaatmateriaal of direct tegen een ondergrond bevestigd, vereisen zorgvuldige montage, voorbereiding en aandacht voor de bouwplaatsomstandigheden. De klimatologische omstandigheden tijdens de uitvoering moeten overeenkomen met de latere gebruiksomstandigheden om vervormingen en spanningen te minimaliseren.

Een richtlijn voor de beoordeling van oppervlakken van wanden en plafonds is opgesteld om onduidelijkheid en onenigheid te voorkomen. Akoestisch cellulose spuitwerk, een hoog geluidsabsorberend product, wordt ook behandeld in een richtlijn die ingaat op klimatologische omstandigheden, verwerking en beoordeling van het eindresultaat.

De tabel Afwerkingsniveaus is vernieuwd en dichter gebracht bij de Europese richtlijn 'Kwaliteitsniveaus gipskartonplaatsystemen' (Q1 tot Q4). Een conversietabel is opgenomen om de Nederlandse en Europese niveaus te kunnen omzetten.

Calculatie en Tijdsnormen in de Afbouw

Goed kunnen calculeren is essentieel voor succes in de plafond- en wandmontagebranche. Dit omvat niet alleen de benodigde materialen, maar ook de arbeidstijd. Veranderende materialen, technieken en regels maken het vertrouwen op ervaring alleen onvoldoende. Betrouwbare normtijden zijn noodzakelijk.

Publicaties zoals 'Calculatietijdnormen voor het monteren van lichte voorzet- en scheidingswanden', 'Calculatietijdnormen voor het monteren van vaste plafonds' en 'Calculatietijdnormen voor het monteren van systeemplafonds' bieden gedetailleerde informatie over de benodigde tijd voor specifieke handelingen. Deze uitgaven zijn vaak in zakformaat beschikbaar voor praktisch gebruik.

Brandveiligheid en Geluidswering

Er bestaan talrijke normen en eisen met betrekking tot de brandveiligheid van bouwmaterialen. De 'Leidraad brandveiligheid verlaagde plafonds' probeert te voorkomen dat er onterecht geen bouwvergunning wordt verleend of werk onterecht wordt afgekeurd, specifiek voor verlaagde plafonds.

De Nationale Praktijkrichtlijn NPR 5086, 'Geluidswering in woongebouwen - geluidswering van lichte woningscheidende wanden', bevat belangrijke informatie over de geluidsisolatie-eis van 0 dB voor dit type wanden volgens het Bouwbesluit. Een beknopte vertaling van dit document is beschikbaar in de publicatie 'NPR5086: Wat u moet weten over lichte scheidingswanden van gipskarton- of gipsvezelplaat'.

Gebruikseigenschappen en Testmethoden voor Binnenwanden

Om onenigheid over geleverd werk te voorkomen, is het raadzaam om vooraf duidelijke afspraken te maken met de opdrachtgever over de te verwachten prestaties en de wijze van beoordeling. Voor systeemplafonds kan dit met behulp van 'Oppervlaktebeoordelingscriteria voor vooraf afgewerkte systeemplafonds', waarin meetbare eisen voor vlakheid van montage en product zijn omschreven.

Het Bouwbesluit hanteert het beginsel van vrije indeelbaarheid, wat betekent dat scheidingswanden geplaatst kunnen worden zonder strikte gebruiksgerelateerde eisen. Voor lichte scheidingswanden is echter een aanvullende beoordeling nodig. Richtlijnen van de UEAtc bieden hiervoor een reeks proeven om de gebruikseigenschappen te toetsen, waaronder:

• Zakslingerproef: Test de doorbuiging na belasting met een zandzak.
• Kogelslingerproef: Meet de indeuking na impact met een stalen kogel.
• Consoleproef: Beoordeelt de doorbuiging en sterkte van bevestigingen onder belasting.
• Windbelastingsproef: Meet de doorbuiging van de wand onder winddruk.

De brandbaarheid van binnenwandmaterialen wordt bepaald volgens NEN 6064, waarbij een representatief deel van de wandconstructie wordt onderzocht.

Classificatie en Opbouw van Binnenwanden

Binnenwanden kunnen worden ingedeeld op basis van hun functie en samenstelling. Qua functie onderscheiden we constructieve binnenwanden, die belastingen overdragen en bijdragen aan de stabiliteit, en scheidende binnenwanden, die uitsluitend een scheidende functie hebben en geen structurele rol spelen.

Scheidingswanden met een gewicht lichter dan 1 kN/m² worden aangeduid als lichte scheidingswanden. De keuze voor een scheidende wand is gebaseerd op eigenschappen zoals visuele, akoestische, brandwerende, inbraakwerende of thermische scheiding.

In de praktijk worden binnenwanden vaak ingedeeld naar hun samenstelling en vervaardigingswijze, wat leidt tot de volgende typen:

• In het werk gestorte wanden: Gemaakt van betonmortel in een bekisting, vaak als constructieve wanden in woning- en utiliteitsbouw.
• Blokkenwanden: Opgebouwd uit stenen of blokken (baksteen, beton, kalkzandsteen, gips, glas) die verlijmd of gemetseld worden. Geschikt als constructieve of scheidende wanden.
• Montagewanden: Gevormd door een houten of stalen frame dat beplaat wordt met materialen zoals hout, staal, gipsvezelkarton of kunststof. Vaak als scheidende wanden toegepast, met mogelijk isolatie in de spouw.
• Plaatwanden: Volledig geprefabriceerd in de fabriek en als complete platen gemonteerd. Kunnen van beton of hout zijn, en worden veelal als constructieve wanden in seriematige bouw toegepast.
• Elementenwanden: Opgebouwd uit geprefabriceerde, verdiepingshoge elementen. Deze kunnen massief (beton, cellenbeton) of samengesteld (frame met beplating) zijn. Samengestelde elementen worden vaak systeemwanden genoemd.
• Draadwanden: Gevormd uit geprefabriceerde standaardcomponenten (draadwandmodulen) met een stalen frame en een netwerk van stalen draden of een stalen plaat. Vooral geschikt als inbraakwerende wanden.
• Unitwanden: Opgebouwd uit geprefabriceerde standaardcomponenten (unitmodules) in de vorm van een frame met beplating of een sandwichpaneel. Geschikt als geluidwerende wanden.

Elementopbouw en Oppervlaktebehandeling

De elementopbouw van binnenwanden varieert sterk per type. In het werk gestorte wanden vereisen bekisting en wapening, terwijl blokkenwanden worden opgebouwd uit individuele eenheden. Montagewanden kenmerken zich door een frame dat beplaat wordt, en de spouw kan worden opgevuld met isolatiemateriaal.

Plaatwanden en elementenwanden worden als grotere, geprefabriceerde eenheden gemonteerd. Draad- en unitwanden bestaan uit modulaire componenten die ter plaatse worden samengesteld.

De oppervlaktebehandeling van binnenwanden is divers. In het werk gestorte wanden, blokkenwanden en plaatwanden kunnen worden afgewerkt met pleisters, coatings, tegelwerk of als 'schoonwerk' worden vervaardigd. Montagewanden met bepaalde beplatingen kunnen eveneens worden betegeld of gecoat. Draad-, unitwanden en elementenwanden met samengestelde elementen zijn doorgaans voorzien van een fabrieksmatige oppervlaktebehandeling.

Toebehoren, Vorm, Afmetingen en Gewicht

Afhankelijk van de functie van een binnenwand zijn diverse toebehoren noodzakelijk, zoals lateien, ankers, bevestigingsmiddelen, montageprofielen, brandwerende manchetten en isolatiematerialen.

De vorm van een binnenwand wordt in overleg met alle betrokken partijen bepaald. Bij dragende wanden zijn constructieve eigenschappen leidend, terwijl scheidende wanden meer vormvrijheid bieden, inclusief gebogen wanden of wanden onder een hoek.

De afmetingen (breedte en hoogte) van binnenwanden kunnen worden aangepast aan de vrije ruimte. Standaardelementen van draad- en unitwanden zijn leverbaar in modulaire afmetingen. De wanddikte varieert sterk per type binnenwand, zoals weergegeven in Tabel 1.

Het gewicht van een binnenwand is van belang voor de statische berekening van de vloerconstructies.

Uiterlijk en Prestaties van Binnenwanden

Het uiterlijk van binnenwanden wordt bepaald door de oppervlaktestructuur en kleur. Deze zijn afhankelijk van het gekozen materiaal en de afwerking. Samengestelde elementenwanden, draadwanden en unitwanden kunnen in een breed scala aan kleuren worden geleverd.

Wat betreft prestaties, zijn de mechanische eigenschappen van belang, met name de productsterkte en materiaalsterkte bij constructieve toepassingen. Bij zuiver scheidende toepassingen is het cruciaal dat de wanden vrij van de draagconstructie worden gehouden om scheurvorming te voorkomen bij vormveranderingen van de hoofdconstructie.

De oppervlakte-eigenschappen, zoals weerstand tegen slijtage en beschadiging, zijn afhankelijk van het toepassingsgebied. In het werk gestorte wanden, plaatwanden en blokkenwanden bieden hierdoor doorgaans een hogere weerstand.

De dynamische eigenschappen van binnenwanden worden getoetst met behulp van UEAtc-richtlijnen, die proeven omvatten zoals de zakslingerproef, kogelslingerproef, consoleproef en windbelastingsproef. Deze proeven beoordelen de weerstand tegen botsingen, het ophangen van zware voorwerpen, luchtdrukveranderingen en mechanische beschadigingen.

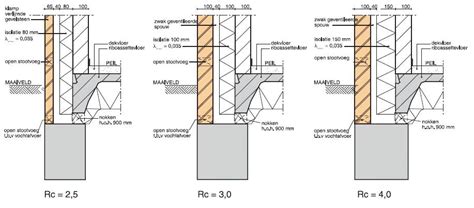

Spouwmuren en Isolatie in de Bouw

Elke woning is voorzien van een spouwmuur, bestaande uit een binnen- en buitenblad. Oorspronkelijk werd in de 17e eeuw al isolatiemateriaal in spouwmuren toegepast. In de 19e eeuw, toen woningen vaker zonder spouw werden gebouwd vanwege de kosten, ontstonden vaker vochtproblemen, die in huizen met spouwmuren minder voorkwamen.

Tegenwoordig is het verplicht om woningen met een spouwmuur te bouwen, die ook geïsoleerd moet worden met een minimale RC-waarde van 4,7 voor nieuwbouw. De spouwmuur wordt tegenwoordig tijdens de bouw aan de binnenzijde van de muur geïsoleerd. Hoewel het bouwbesluit geen minimale dikte voor de spouwmuur eist, wordt voor verschillende spouwbreedtes specifiek isolatiemateriaal gebruikt.
