Hoe een dilatatievoeg in beton tekenen en detailleren

Betonvloeren moeten vaak veel doorstaan: zware belasting van heftrucks, temperatuurschommelingen en dagelijkse slijtage. Dit kan zorgen voor spanningen in de vloer, met als gevolg ongewenste scheuren en schade. Gelukkig is dit te voorkomen met goed geplaatste dilatatieprofielen/voegen. Bij Egalizer begrijpen we hoe belangrijk een duurzame, scheurvrije betonvloer is voor uw bedrijf. Met meer dan 25 jaar ervaring helpen wij bedrijven in de bouw, industrie en utiliteit om hun vloeren te beschermen en de levensduur te verlengen.

Waarom dilatatievoegen nodig zijn

Dilatatie, de betekenis daarvan staat voor vergroten, verwijden of verlengen. En dit is ook exact waarvoor de dilatatievoeg dient. Wanneer een dilatatievoeg moet worden aangebracht, dan heeft men het over het krimpen en uitzetten van materialen. Dit werken van het materiaal moet door middel van dilatatie worden opgevangen en dit kan zo voorkomen dat er scheurvorming in de materialen ontstaat. De belangrijkste oorzaak van het krimpen en uitzetten van materialen zijn temperatuurwisselingen. Krimpen en uitzetten komt bij verschillende materialen voor. Dit houdt dus in dat dilatatie in tal van vormen voorkomt.

Waarom zijn dilatatievoegen nodig? Neem een muur van twintig meter. In de zomer staat hij vol in de zon. De stenen worden warm, de mortel ook. Alles zet uit. In de winter krimpt het weer. Dat verschil tikt aan. Als er nergens ruimte is om te bewegen zoekt het materiaal zelf een uitweg. Vaak in de vorm van een scheur. Een voeg voorkomt dat. Die vangt het verschil op. Je ziet het niet altijd maar het doet wel zijn werk. Zeker bij uitbouwen of grotere constructies is dat onmisbaar.

Wanneer dilatatievoegen toepassen in betonvloeren

• Grote oppervlakken: Betonvloeren in magazijnen, productiehallen of parkeergarages hebben extra ruimte nodig om spanning te verdelen.
• Temperatuurschommelingen: bijvoorbeeld door vloerverwarming of direct zonlicht, waarbij beton uitzet en krimpt.
• Zware belasting: in logistieke centra waar dagelijks heftrucks en vrachtwagens over de vloer rijden.
• Overgangen tussen materialen: waar beton grenst aan staal, hout of tegels.

Een dilatatievoeg in een betonvloer is bijvoorbeeld nodig, doordat water in cement zal verdampen. Hierdoor zal het beton krimpen. Vloervoegen worden blootgesteld aan heel wat bewegingsfactoren. Zo kun je te maken krijgen met uitzetting en krimp als gevolg van belasting door transport (heftrucks, vrachtwagens, etc.), temperatuurschommelingen en andere weersinvloeden.

Soorten dilatatievoegen en materiaalkeuze

Er zijn verschillende varianten: verticale voegen tussen wanden of gevels, horizontale voegen tussen vloeren en plafonds, koude voegen (open), en gesloten voegen afgewerkt met een profiel. Welke je kiest hangt af van het materiaal, de richting van de belasting en hoe de constructie eruitziet. In beton zie je vaak stalen of rubberen strips.

Een dilatatievoegprofiel bestaat meestal uit aluminium of staal. Er zijn talloze diverse soorten profielen te verkrijgen. De keuze is afhankelijk van belastbaarheid, de mate van beweging van het materiaal, maar ook het uiterlijk en eventuele hygiënische eisen. Het profiel vangt werkingen van de vloer op en vormt een fraaie overgang naar een andere vloer zonder overgangsverschillen. Zowel aluminium als staal geven een strakke uitstraling. Aluminium is wat goedkoper, maar wel iets gevoeliger dan staal. Staal is te verkrijgen in verzinkt staal en corrosie vast staal. Roestvast staal is corrosiebestendig en zal zeker tegen vocht bestand zijn. RVS is ook sterker dan aluminium en blijft ook langer mooi.

Naast een profiel en kit kun je een dilatatievoeg ook afwerken met dilatatieband. Een dilatatieband is een band dat meestal uit schuim bestaat. De band is op een rol verkrijgbaar. De band kan vierkant zijn, maar ook rond. Dilatatieband kan zowel binnen als buiten toegepast worden.

Dichtingsmaterialen: kit, band en rugvulling

Een dilatatievoeg dichten doe je met een blijvend elastische kit die beweging opvangt zonder te scheuren. Gebruik je de verkeerde kit, dan ontstaan er snel scheuren, lekkage of vorstschade. Belangrijk: een dilatatievoeg mag nooit star worden afgewerkt. Voor een kit voor dilatatievoeg gebruik je een hoogwaardige, elastische gevel- of vloerkit. Bij geveltoepassingen is een kit met een bewegingsklasse rond 25 procent doorgaans voldoende. Bij vloeren speelt naast beweging ook mechanische belasting een rol. Hier moet de kit niet alleen elastisch zijn, maar ook slijtvast. Daarnaast is de juiste voegdiepte cruciaal. Een dilatatievoeg mag niet volledig massief gevuld worden.

Een rugvulling van gesloten-cel polyethyleenschuim wordt vaak gebruikt. Eerst wordt een rugvulling in de voeg gedrukt. Dit bepaalt de diepte van de uiteindelijke voegmassa. Het voorkomt bovendien driepuntshechting; de kit mag immers uitsluitend aan de flanken van de voeg kleven om de rek- en krimpkrachten goed te kunnen distribueren. De kit wordt van bovenop de voeg ingespoten. Hierbij kan het voorkomen dat de voeg zelf niet geheel gevuld wordt. Dit is meestal een vulling van kunststofschuim. Ook dit schuim is flexibel en kan bewegingen van het materiaal goed opvangen. Daarnaast is de rugvulling een goede basis voor de kitlaag.

Ontwerp en plaatsing: tekenen en detailleren

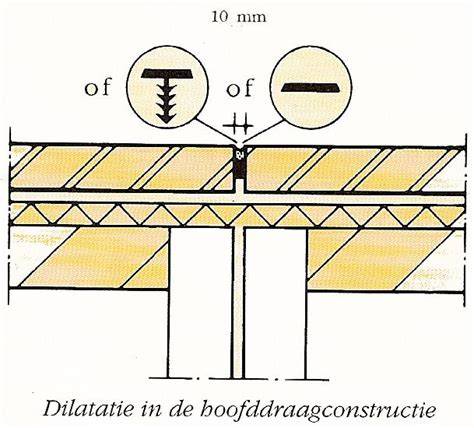

Het ontwerp van het aantal en de plaats van de dilataties in een betonconstructie hoort tot het hoofdontwerp. De constructeur kiest waar hij de constructieve voegen maakt en bepaalt of en zo ja in welke richting krachten door de voeg moeten worden overgebracht. Vervolgens wordt de constructie berekend en verder uitgewerkt en worden de specificaties van de voeg bepaald. De detaillering van de betonconstructie rond de voeg behoort tot het hoofdontwerp, omdat het gedrag van de constructie wezenlijk wordt beïnvloed door de detaillering. Onjuiste detaillering van de voeg kan leiden tot ongewenste krachten, lekkage, verminderde duurzaamheid en dergelijke.

De keuze van de locatie is aan de constructeur; aan hem is ook de taak om de gekozen voeg te dimensioneren en te detailleren. De constructeur, die een voeg detailleert, moet zorgvuldig de omstandigheden waaraan de voeg wordt blootgesteld, evenals de krachten die gewenst of ongewenst kunnen optreden, analyseren om tot een juiste detaillering te komen. De voegprofielen altijd moeten worden verwerkt conform voorschrift van de leverancier c.q. fabrikant.

Bij het tekenen en detailleren moet rekening gehouden worden met:

• Vervormingen door krimp, kruip, temperatuur, belastingen en zettingen.
• Waterdichtheid: de grootte van de waterdruk moet worden bepaald; indien relevant moet onderscheid worden gemaakt tussen normale waterstanden en extreme waterstanden.
• Brandduurzaamheid: nagaan of de voeg onderworpen kan zijn aan brandbelasting.
• Chemische bestendigheid: aan welke stoffen het voegprofiel wordt blootgesteld tijdens zijn levensduur.
• Grondinvloed: gronddeeltjes kunnen in de opening terechtkomen en de voeg vervuilen.
• Levensduur: de ontwerplevensduur van de voeg moet, indien mogelijk, groter zijn dan die van de constructie.
• Inspecteerbaarheid en repareerbaarheid: voegen moeten bij oplevering gecontroleerd kunnen worden en makkelijk repareerbaar zijn.
• Dekking op de wapening: de dekking op de wapening moet ook in de voeg aanwezig zijn (minimaal 20 mm tussen voegprofiel en wapening).

Uitvoering en praktische details

Positiebepaling op de bouwplaats geschiedt strikt volgens het legplan van de constructeur. Bij metselwerk laten metselaars op gespecificeerde afstanden een verticale voeg open. Meestal over de volle hoogte van de gevel. Men past hierbij vaak glijankers toe. Deze rvs-ankers binden de spouwbladen mechanisch aan elkaar terwijl de horizontale bewegingsvrijheid behouden blijft.

Bij betonvloeren vindt de ingreep vaak plaats zodra de vloeifase eindigt en de verharding inzet. Men zaagt dan krimpvoegen, ongeveer een derde van de plaatdikte diep. De timing luistert nauw. Te laat zagen resulteert in ongecontroleerde krimpscheuren. Na het realiseren van de opening volgt de afdichting: rugvulling en een elastische kitlaag vormen de definitieve barrière tegen weersinvloeden.

De uitvoerbaarheid is een belangrijke eis aan een voegdetail. Het detail moet in het algemeen zonder specifieke uitvoeringseisen door de stortploeg goed kunnen worden uitgevoerd. De concentratie van wapening rond de voeg verhoogt de kans op grindnesten. Voorzichtigheid in acht nemen bij aanbrengen beton rondom voegstrook. Gebruik hiervoor bedoelde klemmetjes of fabrieksmatig aangebrachte gaatjes t.b.v. bevestiging van het profiel. Voorkom perforatie van het profiel bij bevestiging.

Specifieke toepassingen en bijzondere aandachtspunten

In gebieden met een hoge verkeersbelasting wordt een verzonken voeg geadviseerd. Deze voeg zorgt ervoor dat er minder contact is tussen het voertuig en de afdichting. Voor uitzettingsvoegen in voetgangerszones is het cruciaal dat de voeg voldoende steun biedt en blessures voorkomt. Het is belangrijk dat de voegkit een zo glad mogelijk vlak vormt met het oppervlak. Ook moet de voegkit voldoende 'ShoreA' hardheid bezitten.

Voor infrastructuur zoals bruggen en viaducten gelden strengere eisen. Voegovergangen moeten het verkeer kunnen dragen, bewegingen opnemen, de krachten van het verkeer opnemen en de omgeving van de voegovergangen beschermen tegen gevolgschade van lekkage. Voegovergangen moeten tegenwoordig vooral geluidsarm zijn. De werkelijke verplaatsingen, minimaal en maximaal, moeten worden getoetst en voldoen aan eisen zoals RTD1007-2.

Relatief korte kunstwerken kunnen soms beter als integraalconstructie worden uitgevoerd, dus zonder voegovergangen. In dat geval kunnen aanschaf, onderhoud en bijbehorende wegafsluitingen met voertuig-verliesuren worden bespaard. Voor voegovergangen geldt dat de installatie vaak kort voor oplevering gepland wordt; het is van belang dat de totale voegopening voldoende is voor installatie en functioneren van de rubberafdichting.

Detaillering: voorbeelden van details

Bij sommige uitvoeringen worden losse haarspelden toegepast bij de wapening van de kop. Soms worden de losse haarspelden vervangen door (geprefabriceerde) wapeningskorven. Deze methode zorgt dat de wapening rondom de dilatatievoeg vormvast is en daarmee de kwaliteit kan verhogen. Voor uitgebreide informatie aangaande detailleringen wordt verwezen naar vakliteratuur zoals “Fugenabdichtung bei wasserundurchlassigen Bauwerken aus Beton” en richtlijnen van CUR.

Toepassing van samendrukbaar voegvulmateriaal: de binnenvoegafdichting verzorgt de primaire afdichting tussen twee betonsegmenten. De buitenvoegafdichting wordt aan de natte zijde van de betonconstructie op de werkvloer of wandbekisting aangebracht. Deze afdichting voorkomt dat er grond of een andere substantie de voeg binnendringt, waardoor de dilaterende werking wordt verhinderd.

Normen, richtlijnen en verantwoordelijkheid

De feitelijke berekening van de noodzaak voor dilataties vindt zijn basis in de Eurocodes. Voor metselwerk is NEN-EN 1996-2 de leidende norm. Voor betonconstructies vormt NEN-EN 1992-1-1 het referentiekader. Naast de harde normen hanteert de branche specifieke richtlijnen zoals de CUR-aanbeveling 82. Voor voegprofielen bestaan normen zoals NEN 7030 (rubber profiel) en DIN-normen voor thermoplastische kunststoffen en rubbervoegprofielen.

Het ontwerp van het aantal en de plaats van de dilataties in een betonconstructie hoort tot het hoofdontwerp. De constructeur heeft de vrijheid om de plaats van de dilatatievoegen te kiezen, maar is ook verantwoordelijk voor dimensionering en detaillering. Een slecht ontwerp en/of een slechte uitvoering kunnen forse kosten met zich meebrengen.

Onderhoud en inspectie

Dilatatievoegen zijn in het algemeen onderhoudsvrij gedurende de gebruiksfase en behoeven daarom geen regelmatige inspectie. Indien geconstateerd is dat de voeg niet goed werkt (lekkage), is reparatie lastig en is de exacte locatie van de lekkage lastig te vinden. De voegen moeten echter bij oplevering worden gecontroleerd en bij twijfel periodiek worden beoordeeld. Bij renovatie kan het nodig zijn dilatatievoegen te vervangen of te injecteren.

Praktische checklist bij het tekenen en detailleren van dilatatievoegen

1. Analyseer belastingen, temperatuurveranderingen en verwachte zettingen.
2. Bepaal locatie en interval van dilatatievoegen in overleg met constructeur (algemeen 20-30 m richtwaarde voor vloeren, afstemming noodzakelijk).
3. Detailleer wapening en zorg voor voldoende dekking rondom voeg (minimaal 20 mm tussen voegprofiel en wapening).
4. Kies voegtype: profiel, kit, band of combinatie afhankelijk van mechanische belasting en omgeving.
5. Werk uit in tekeningen: snijbeeld, doorsnede met rugvulling, kitdiepte en profielbevestiging.
6. Controleer uitvoerbaarheid en toegankelijkheid voor inspectie en eventuele reparatie.
7. Specificeer materialen volgens relevante normen en leveranciersvoorschriften.
8. Plan uitvoeringstiming: zaagvoegen en plaatsing kit volgens verhardingsstadium van beton.

Tabel: vergelijking voegafwerking bij verschillende toepassingen

Of het nu gaat om kitvoegen, brugvoegen of andere dilatatievoegen: zorgvuldige detaillering en uitvoering voorkomen schade en verlengen de levensduur van de constructie. Bij Egalizer hanteren we een gestructureerde werkwijze. Onze ervaren vakmensen gaan aan de slag met het aanbrengen van de dilatatieprofielen/voegen. Dit gebeurt met hoogwaardige apparatuur en materialen, zoals voegprofielen van staal of aluminium die bestand zijn tegen zware belasting. We houden rekening met alle technische en praktische aspecten, zoals vlakheidsnormen en thermische bewegingen. Na afronding controleren we samen met u het eindresultaat. Bij Egalizer staan we al ruim 25 jaar klaar om bedrijven te helpen met het beschermen en verbeteren van hun betonvloeren.
