Doorvoer buizen vloerverwarming installatie en tips

In dit artikel gebruiken we de input van een veelgestelde klusvraag: hoe moet een vloerverwarmingssysteem worden aangesloten als hoofdverwarming, welke buisdikte is vereist, welke verdeler is geschikt en hoe kun je dit technisch verstandig ontwerpen met aandacht voor warmteverlies en esthetiek. We bespreken verschillende installatieopties, mogelijke valkuilen en concrete tips om tot een betrouwbare en mooie oplossing te komen.

Achtergrond en beginsituatie

Onze CV-ketel bevindt zich op de tweede verdieping. Bij de ketel vertrekken twee aanvoer- en retourleidingen die via T-stukken vertakken. Een set buizen gaat naar de voorkant van het huis en loopt langs een slaapkamer, badkamer op de eerste verdieping, naar de begane grond en uiteindelijk naar de huiskamer via de gangkast; hier eindigt een vierde radiator. Een tweede set loopt via de zolder naar de eerste verdieping, langs twee slaapkamers met radiatoren, naar de keuken en vervolgens naar de huiskamer waar zich een kleinere radiator bevindt. De wens is om op begane grond twee radiatoren te vervangen door vloerverwarming die als hoofdverwarming fungeert.

Er zijn drie hoofdopties in overweging:

• Optie 1: Verlengde buizen langs kruipruimte naar de gangkast, waar de verdeler komt. Dit is eenvoudig maar minder fraai en mogelijk warmteverlies door koude kruipruimte.
• Optie 2: Doorbreken van een koof met riool- en waterleidingen, zodat de buis rechtstreeks van ketel naar vloerverwarming kan lopen. Minder zichtbaar maar vereist kostbare ruimte, sloopwerk en herstelwerk.
• Optie 3: Een combinatie waarbij de verdeler in de kruipruimte of gangkast blijft, maar de leidingen zo worden gelegd dat er zo min mogelijk warmteverlies is en het esthetisch verantwoord blijft. Voor- en nadelen wegen hierbij zwaarder op elkaar.

Belangrijke bedenksels: de buisdiameters die nu liggen variëren langs de hele installatie. De aansluiting bij de CV en de vloerverwarming wordt gedaan door een loodgieter. Een belangrijke vraag is de buisdikte: 16 mm op sommige plaatsen en mogelijk 22 mm elders. Het onderscheid tussen 22 mm en 16 mm heeft grote invloed op warmtevraag en verdeling over de verdeler.

Verdeler en systeemopbouw

Een vloerverwarming verdeler is een van de belangrijkste onderdelen van een vloerverwarmingssysteem; het zorgt voor een gelijkmatige verdeling van het warme aanvoerwater over de verschillende groepen en buizen. De verdeler is het hart van elk watergedragen vloerverwarmingssysteem. De werking is dat deze unit het warme aanvoerwater verdeelt over de verschillende buizen in de vloer.

De verdeler moet aangesloten worden op de juiste temperatuur. Vloerverwarming werkt doorgaans bij lagere aanvoer temperaturen dan traditionele radiatoren. Een verdeler kan open of gesloten zijn; bij open verdelers is geen menging nodig, terwijl bij gesloten systemen vaak thermostatische afsluiters of inserts met M30-draad aanwezig zijn.

In gevallen waarin de vloerverwarming wordt aangesloten op een bestaande CV-ketel, is het cruciaal dat de verdeler geschikt is voor lagere taptemperaturen. De temperatuur dient nooit boven circa 45 °C te komen, veelal wordt 35 °C als streefwaarde aangehouden omdat hogere vloeroppervlak-temperaturen onprettig worden ervaren. Een verdeler met pomp kan maximaal beveiligd zijn tegen oververhitting via het aansluitsnoer.

Dikte van de leidingen en warmteverlies

De huidige situatie heeft dikke buizen (start 22 mm) waar de radiatoren beneden mee zijn verbonden, maar de aangesloten radiatoren op de begane grond hebben nog 16 mm buizen. Dit kan leiden tot onvoldoende stroming en inefficiënte warmtevraag naar de verdeler bij vloerverwarming als hoofdverwarming. Een directe lijn van 22 mm rechtstreeks van ketel naar vloerverwarming kan warmteverlies door de kruipruimte beperken en zorgt voor minder drukval en betere aanvoer bij de verdeler.

Advies: herontwerp van de totale installatie op basis van een warmteverliesberekening is cruciaal. Een nieuwe leiding van minimaal 22 mm rechtstreeks van ketel naar vloerverwarming wordt als geen overbodige luxe beschouwd in deze situatie. De combinatie van het draadloos of zichtbaar doorlopen van buizen langs de kruipruimte kan warmteverlies introduceren; een koofstap kan aanzichtelijk maar duurzamer en minder verliesgevend zijn bij een correcte installatie.

Installatieopties en praktische tips

Optie 2 wordt als “het mooiste” omschreven: de buis rechtstreeks van ketel naar vloerverwarming, met een derde set aan- en afvoer leidingen bij de verdeler. De voordelen zijn een betere stroming, minder afkoeling in koude kruipruimte en esthetisch betere afwerking. De nadelen zijn extra buiswerk en mogelijk meer leidingen in de ruimte, wat planning en vakmanschap vereist.

Let op bij het leggen van extra aftakkingen bij de CV: elk extra aftakpunt kan extra drukverlies veroorzaken en vraagt om nauwkeurige berekeningen. Een goede warmteverliesberekening is nodig als basis voor herontwerp en afstelling van de verdeler. Als het gaat om het toevoegen van extra aftakkingen, bespreek dit uitgebreid met de installateur en vraag naar de impact op de pomp- en verdelerrespons, inclusief de temperatuurregeling en balans tussen de verschillende groepen.

Aansluitingen en verdeler-systeemtypes

Een verdeler zorgt voor de verdeling van het warme aanvoerwater over verschillende groepen in de vloer. Bij open verdelers is geen menging nodig, terwijl gesloten systemen meestal een mengingscirculatie nodig hebben. Voor vloerverwarming die samenwerkt met een cv-ketel is het belangrijk dat de verdeler geschikt is voor lage aanvoer temperaturen en dat de thermostatische afsluiters of inserts aan boord zijn met M30-draad. De gewenste temperatuur stel je in via de thermostaatknop op de verdeler en houd rekening met een maximale temperatuur van 40 °C (veelal 35 °C).

Draadmatten als methode: een veelgebruikte, eenvoudige optie voor renovatie of voor kleinere ruimtes waar minder ruimte is voor traditionele buizen. Voordeel is een korte installatie tijd en minder ingrepen; nadeel is minder flexibiliteit in indeling en montage. Voor hoofdverwarming kun je kiezen voor een ruime afstand tussen de buizen (bijvoorbeeld 10 cm hart op hart bij hoofdverwarming), terwijl bij bijverwarming een grotere afstand (ca. 15 cm) mogelijk is.

Installatieproces in stappen

1. Voorbereiding: maak de ruimte schoon, verwijder obstakels en breng randisolatie aan langs muren en objecten in het verwarmde vlak om scheurvorming te voorkomen.
2. Verdeler ophangen: bevestig de verdeler op een geschikte hoogte (ongeveer 40 cm boven de vloer) en zorg voor waterpas, boor de bevestigingsgaten en zet pluggen vast.
3. Draadmatten plaatsen: leg draadmatten uit die je voor vloerverwarming wilt gebruiken, zorg dat ze netjes op elkaar aansluiten.
4. Draadmatten op maat knippen en vastzetten: knip maat en verbind met mattenverbinders; gebruik een slakkenhuispatroon bij de buisroutes voor optimale vermenging van aanvoer en retour.
5. Verdeler aanleggen: plaats de buizen over de matten en verbind ze met de verdeler. Gebruik 10 of 15 cm afstand tussen de buizen; knip en plaatst de buizen zo dat ze niet knikken.
6. Vloerverwarming verdeler aansluiten: sluit aan op de verdeler en zorg voor de juiste retour- en aanvoerposities; zet de thermostaatknop op maximaal 40 °C.
7. Capillairpositie: plaats de capillair in de verdeler om de thermostaatknop efficiënt te laten reageren op temperatuurveranderingen.
8. Testfase: sluit de verdeler aan op een wandcontactdoos en test het systeem op correcte werking en verdeling.

Praktische overwegingen bij de uitvoering

• Maak een duidelijke schematische weergave van alle leidingen en aftakkingen voordat je gaat werken. Dit helpt bij overleg met de installateur en bij eventuele toekomstige aanpassingen.
• Overweeg een strikte scheiding tussen de koude kruipruimte en de leidingen; warmteverlies kan aanzienlijk zijn als leidingen door koud gebied lopen.
• Vergewis je ervan dat de koperen of kunststof leidingen geschikt zijn voor de watertemperaturen die bij vloerverwarming nodig zijn.
• Laat de warmteverliesberekening uitvoeren als basis van het ontwerp, zodat de verdeler en pompopedaling correct afgesteld kunnen worden.
• Vraag naar een passende verdeler met thermostatische afsluiters en controlemogelijkheden, zodat de vloerverwarming consistent werkt bij de ingestelde temperaturen.

Zijn er aanbevelingen voor de buisdiktes?

Zoals eerder genoemd: 16 mm buis kan mogelijk onvoldoende waterdoorstroom leveren naar meerdere groepen van vloerverwarming, zeker wanneer er 4-5 groepen zijn. Een hoofdregel is om voor de hoofdlaag van de buizen 22 mm te overwegen voor de aansluiting direct vanaf de CV-ketel naar de verdeler, zeker als er meerdere verdelingen en lange afstanden zijn. Mocht je willen kiezen voor minder ingrepen en toch esthetiek hoog houden, kan een combinatie van 22 mm voor de hoofdleiding en 16 mm voor de aftakkingen naar de afzonderlijke groepencollecties een oplossing zijn. Elke situatie vereist echter een warmteverliesberekening en afstemming op de verdeler.

Zelf leren en samenwerken met een installateur

Met de juiste voorbereiding kun je veel leren over vloerverwarming en warmteverliesberekeningen. Een verdeler is een cruciaal onderdeel en het begrijpen van de werking helpt bij het stellen van de juiste vragen aan de installateur. Als je zelf een verdeler wilt aansluiten, is het mogelijk met de juiste schema’s en een goed uitgewerkt plan. Een vakinstallateur zal dit plan kunnen controleren en afstemmen op de installatie volgens de warmteverliesberekening.

Suggesties voor visuele ondersteuning

Infographics en diagrammen kunnen het begrip van de installatiestappen vergroten. Hieronder volgen ideeën voor visuals die je kunt toevoegen in de tekst, elk omhuld met de vereiste service-tags.

Een kaart of plattegrond van de woning met kleurgecodeerde buisroutes per verdieping kan duidelijkheid geven over de route van de buizen en de verdelerplaats.

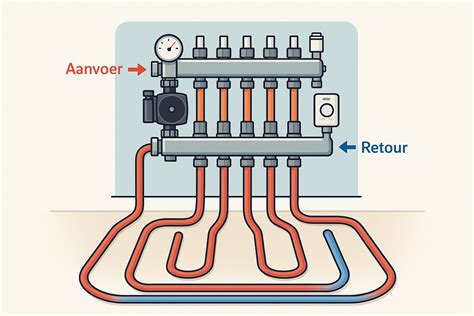

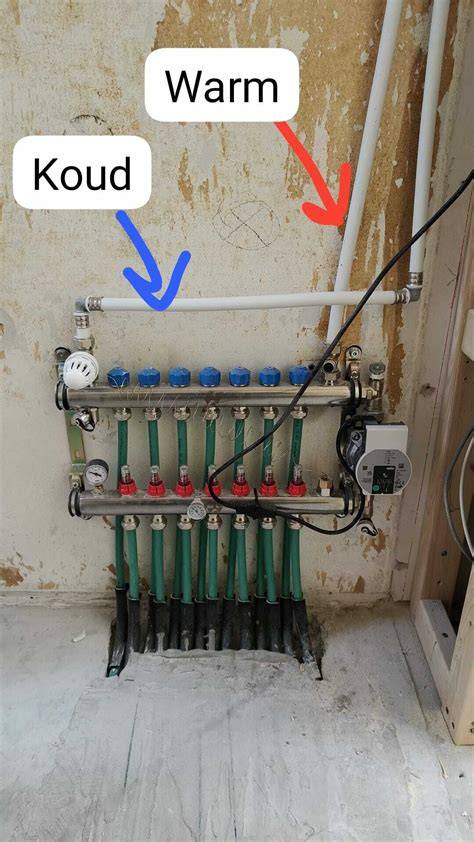

Daarnaast kan een foto of illustratie van een voorbeeldverdeling met slakkenhuispatroon helpen bij het visualiseren van de buisrunten in de vloer.

Samenvatting van keuzes en stappen

• Kies voor Optie 2 (mooiste). Rechte buis van ketel naar vloerverwarming, minimale kruipruimte bijv. door koofverdieping, eerste installatieroute en derde aftakking indien nodig.
• Dikte buis: overweeg 22 mm voor hoofdleiding van ketel naar verdeler, met 16 mm voor individuele takken; dit vereist warmteverliesberekening en afstemming op de verdeler.
• Verdeler: gebruik een verdeler die geschikt is voor lage aanvoer temperaturen, met thermostatische afsluiters en passende veiligheidsinstallaties.
• Warmteverliesberekening: laat dit opstellen als basis voor het ontwerp; het bepaalt de verdelings- en pompinstellingen en voorkomelt drukverlies en inefficiënte verwarming.
• Esthetiek en onderhoud: plan voor een nette afwerking van buizen en houd rekening met gebruiksgemak bij toekomstige onderhoud en aanpassingen.
