Een dakdoorvoer voor een houtkachel is essentieel om rook veilig af te voeren en tegelijkertijd het dak waterdicht te houden. Een plat dak brengt daarin specifieke uitdagingen met zich mee, zoals waterdichtheid, trek en de hoogte van de uitmonding. De keuze tussen dubbelwandige en enkelwandige buizen, de afdichting en de bevestiging boven het dak zijn cruciaal voor een veilige en efficiënte werking van de kachel.
Soorten dakdoorvoeren en hun toepassingen

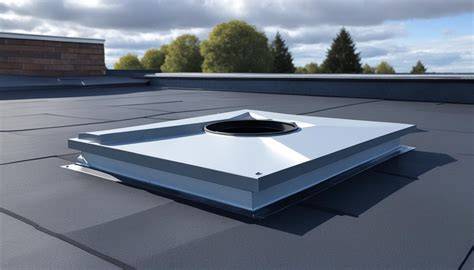

Er bestaan verschillende soorten dakdoorvoeren voor houtkachels, afhankelijk van het daktype en de gewenste afwerking. Voor platte daken is een waterdichte aansluiting met een EPDM- of bitumenbekleding belangrijk, vaak met een stormkraag. Een Profilab dakdoorvoer van EPDM biedt een oplossing zonder stormkraag en kan op EPDM, pannendaken en kunststofdaken toegepast worden. Voor bitumen daken is ook een RVS dakplaat met stormkraag gebruikelijk. Voor kunststof of golfplaten daken zijn de Profilab-dakdoorvoeren vaak geschikt en kunnen deze naar de vorm van de dakbedekking worden geformd. Bij platte daken wordt extra aandacht besteed aan de juiste hoogte om trek te optimaliseren en lekkages te voorkomen.

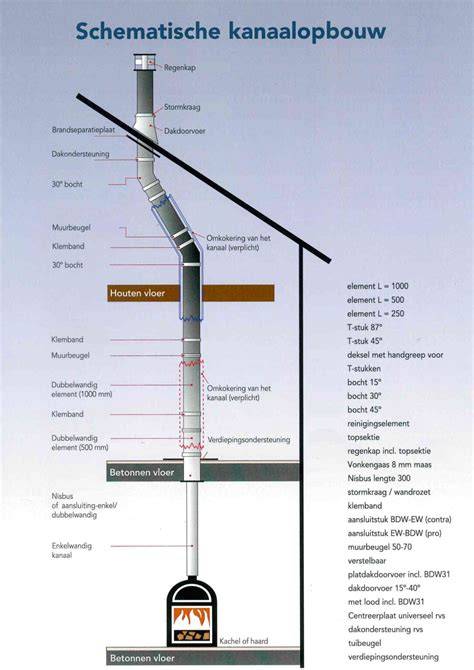

Technische opbouw van het rookkanaal door een schuin dak
Voor een dubbelwandig RVS rookkanaal door een schuin dak heb je onder andere een dubbelwandige geïsoleerde buis, een dakdoorvoer, en een stormkraag nodig. De stormkraag wordt over de dakdoorvoer geplaatst en afgedicht. De opening tussen kachelpijp, dakdoorvoer en dakbeschot wordt opgevuld met steenwol isolatiemateriaal. De dakdoorvoer wordt naar beneden geschoven en vastgezet met een klemband; de stormkraag moet afgekit worden op de dubbelwandige pijp. Daarnaast wordt de steenwol om de dubbelwandige pijp gewikkeld en in de opstaande rand van de plakplaat geplaatst. Voor een betere afscherming tegen condensering kun je kiezen voor een geïsoleerde dakdoorvoer en een topsectie bij de aansluiting boven het dak.
Wanneer je door het plafond moet, kun je een vloersteun gebruiken om de dubbelwandige buis vast te zetten. Het is aan te raden om ten minste 20 cm onder het plafond over te schakelen op dubbelwandige buis. Voor een betonplafond kan de overgang in de vloer worden geplaatst en met een vloersteun worden bevestigd.

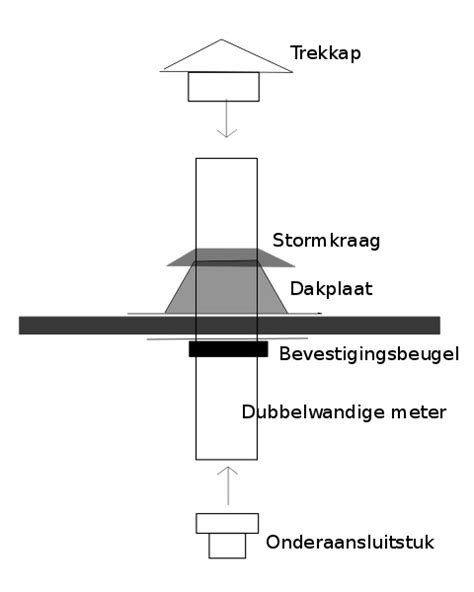

Hoogte en trek boven het dak
De hoogte van de dakdoorvoer boven het dakoppervlak bepaalt de trek. Voor normale trekvolumes geldt: 1 meter uitsteken boven het dak is vaak voldoende om een stabiele trek te waarborgen. Als het rookkanaal hoger wordt geplaatst, kun je eventueel nog extra lengtes toevoegen, maar zorg ervoor dat het dakbeschot en brandbare materialen op voldoende afstand blijven (minimaal 75 mm van brandbaar materiaal rondom de doorvoer en minstens 5 cm speling rondom de buitenmaat van de dubbelwandige buis).
Bij schuine daken bevorder je de trek door de doorvoer zo dicht mogelijk bij de nok te plaatsen. Een loodslab of stormkraag voorkomt waterinfiltratie bij regen. Voor de buitenkant van het dak is een waterdichte aansluiting met een kit vereist, en de stormkraag moet strak tegen de rand van de plakplaat aanliggen.
Materialen en regels volgens Bouwbesluit en NEN-normen
Rookkanalen moeten binnenshuis vanaf de eerste verdieping worden omkokerd met brandwerende platen (bijv. Promatect H 15 mm met metalstudprofielen en H1000-kit) of ommetseld met een gelijkwaardige constructie. Tussen de omkokering en het rookkanaal dient een luchtspouw te zijn. De dubbelwandig geïsoleerde buis wordt door de dakdoorvoer gestoken en de stormkraag wordt aan de bovenzijde overheen geschoven en afgetikt.
Volgens de regelgeving moet de uitmonding van de rookgasafvoer minimaal 1 meter van de perceelgrens liggen om overlast bij buren te voorkomen. Een dakdoorvoer moet waterdicht en brandveilig zijn, met voldoende afstand tot brandbare materialen. Bij platte daken is condensvorming een belangrijk aandachtspunt; een dubbelwandig kanaal houdt de rookgastemperatuur hoog genoeg om condensvorming te voorkomen.
Daarnaast zijn er verschillende opties afhankelijk van het daktype: EPDM daken vragen om Profilab-dakdoorvoeren, pannendaken kunnen met loodslab of aluminium slabben worden afgewerkt, en bitumen daken worden vaak met een RVS dakplaat met stormkraag afgesloten. Voor rieten daken geldt doorgaans een pannendoorvoer met speciale aanpassingen onder het riet.
Installatie- en veiligheidsadviezen
Een correcte installatie is cruciaal voor veiligheid en efficiëntie. Plaats de dakdoorvoer zo verticaal mogelijk om trek te optimaliseren. Zaag of boor een opening in het dak die groot genoeg is voor de doorvoer. Controleer of de dakdoorvoer goed geplaatst is en geen lekkages vertoont. Gebruik een dubbelwandige pijp boven het dak en een enkele of dubbele kachelpijp binnenshuis afhankelijk van de situatie. Gebruik een vloersteun of verdiepingsondersteuning voor stabiliteit bij het plafond.
Waterdichtheid wordt bereikt door het gebruik van EPDM-flenzen of stormkraag en een goede kitverbinding. Let op de juiste richting bij het plaatsen van onderdelen en zorg ervoor dat de kachel en de plafond-/vloerafstand voldoen aan brandveiligheidsvoorschriften. Bij twijfel is het verstandig een ervaren dakspecialist in te schakelen.
Wat kost een eenvoudig rookkanaal voor een houtkachel en welke materialen heb je nodig? - Woodburner
Consolidatie van keuzes: kunststof, RVS en schouwpotten
Bij het kiezen van materialen kan geconcentreerde rookkanalen (concentrische kanalen) voor gas- of houtkachels overwogen worden. Concentrische kanalen zijn doorgaans duurder voor houtkachels en sommige leveranciers adviseren enkel voor gas. Een alternatief is het gebruik van schouwpotten, hoewel inox-kanalen vaak duurder zijn maar robuuster. De afweging hangt af van kosten, onderhoud en gewenste esthetiek. Voor maximale veiligheid en gemak kunnen concentrische kanalen of schouwpotten overwogen worden afhankelijk van de situatie en wensen.
Praktische stappenplan (samengevat)
- Bepaal de gewenste ligging van kachel en uitmonding boven het dak; controleer of recht omhoog mogelijk is en of nokhoogte voldoende is.
- Bereken de benodigde kanaallengte en hoogte boven het dak om trekkracht te waarborgen (meestal ca. 1 meter boven dakoppervlak).
- Voorzie dubbelwandige geïsoleerde buis voor het buitengedeelte en zorg voor een correcte dakdoorvoer met stormkraag en EPDM- of bitumenafdichting.
- Installeer een vloersteun en zorg voor de overgang naar het plafond op voldoende afstand (< 20 cm onder plafond) en gebruik nisbus indien demontage gewenst is.
- Vul sparingen met steenwol isolatiemateriaal en kit alle voegen af met hittebestendige kit.
- Laat de installatie controleren door een dakspecialist en controleer regelmatig op lekkages en slijtage.
Praktische overwegingen per situatie
Voor een plat dak is de uitmonding doorgaans breder en hoger nodig dan bij schuine daken. De waterdichtheid bij platte daken vereist extra aandacht voor EPDM- of bitumenafdichtingen en eventueel een Profilab-systeem of een dakplaat met stormkraag. De afstand tot perceelgrenzen en nabijgelegen obstakels is wettelijk vastgelegd en moet in acht worden genomen. Schade of lekkage door fouten in de dakdoorvoer kan leiden tot verzekering- en brandrisico's.
Een rookkanaal door een plat dak vereist een zorgvuldige planning en uitvoering, inclusief hoogte, trek, afdichting en brandveiligheid. Voor een vakkundige uitvoering kun je contact opnemen met een specialist of vakman die ervaring heeft met dakconstructies en rookkanalen. Het is mogelijk om een stap-voor-stap handleiding te volgen, maar professionele installatie vermijdt risico’s en verzekeringsproblemen.
