Een muurdoorvoer is een essentieel onderdeel voor de veilige en efficiënte afvoer van rookgassen, met name bij kachels en geisers waar een traditioneel schoorsteenkanaal ontbreekt. Bij HAVÉ Verwarming wordt het belang van een correcte installatie voor zowel veiligheid als optimale werking benadrukt. Een muurdoorvoer faciliteert de directe afvoer van rookgassen via een opening in de buitenmuur, wat veelal wordt toegepast bij gevelkachels die volgens een gesloten systeem werken. Dit systeem kenmerkt zich door het gelijktijdig aanzuigen van verse lucht van buiten en het afvoeren van rookgassen via een gecombineerd kanaal, vaak een buis-in-buis constructie.
Een correcte rookgasafvoer, zoals een muurdoorvoer, is van cruciaal belang. Zonder adequate afvoer kunnen schadelijke stoffen, waaronder koolmonoxide, zich ophopen in de leefruimte, wat ernstige gezondheidsrisico's met zich meebrengt. Bovendien draagt een goed geplaatste muurdoorvoer bij aan een optimale verbranding, wat resulteert in een efficiëntere werking van de kachel en een vermindering van rook- en fijnstofemissies.
Verschillen per kachelsoort
De eisen voor een muurdoorvoer verschillen afhankelijk van het type verbrandingstoestel:
- Houtkachels en pelletkachels: Voor deze toestellen is een dubbelwandige, geïsoleerde muurdoorvoer vereist om de hoge temperaturen en mogelijke condensvorming in het kanaal aan te kunnen.
- Gashaarden: Gesloten gashaarden maken gebruik van een buis-in-buis systeem voor de aanvoer van verse lucht en de afvoer van rookgassen.
- Elektrische haarden: Aangezien deze haarden geen verbranding hebben, produceren ze geen rookgassen en is een muurdoorvoer niet nodig.
- Bio-ethanolhaarden: Hoewel deze haarden relatief weinig rook en gassen produceren, is goede ventilatie essentieel voor een gezonde luchtkwaliteit.
Bouwvoorschriften en normen
Bij de installatie van een muurdoorvoer is het noodzakelijk om diverse bouwvoorschriften en normen in acht te nemen. Rookgasafvoeren moeten voldoen aan het Bouwbesluit en de Europese norm EN 1856-1 voor rookgasafvoerkanalen. Daarnaast zijn er specifieke eisen met betrekking tot de minimale afstand tot ramen, deuren en ventilatieopeningen om terugslag van rookgassen te voorkomen. In veel gevallen dient de muurdoorvoer dubbelwandig en geïsoleerd te zijn om warmteverlies en condensvorming te beperken.
De Nederlandse overheid heeft duidelijke richtlijnen opgesteld voor het aansluiten van kachels en haarden. Bij het installeren van een muurdoorvoer moet rekening worden gehouden met de afstand tot brandbare materialen. Voor dubbelwandige rookkanalen wordt doorgaans een minimale afstand van 8 cm tot brandbare materialen aanbevolen, terwijl bij enkelwandige buizen deze afstand minstens driemaal de diameter van de buis dient te zijn.
De ondersteuning van het rookkanaal is eveneens essentieel. Er dient na elke 1,5 meter een muurbeugel te worden geplaatst om stabiliteit te garanderen. De rookgasafvoerbuis wordt vervolgens door de opening geschoven en correct uitgelijnd, waarna de buizen stevig gekoppeld en met muurbeugels op hun plaats worden gehouden.
Professionele installatie aanbevolen
Hoewel de installatie van een muurdoorvoer mogelijk lijkt om zelf uit te voeren, wordt sterk aangeraden dit door een specialist te laten doen. Een onjuiste installatie kan leiden tot gevaarlijke situaties, zoals rookgaslekkage, koolmonoxidevergiftiging en brandgevaar. Professionele installateurs beschikken over de nodige kennis en ervaring om de muurdoorvoer conform de geldende normen te plaatsen en kunnen adviseren over de meest geschikte locatie en het juiste type doorvoer voor de specifieke situatie.
Drytech op Focus/WTV Tendens
Specifieke aandachtspunten voor pelletkachels en -ketels
Voor een veilige werking van pelletkachels en -ketels is een gestroomlijnde afvoer van rookgassen essentieel. De plaatsing van het rookkanaal (ook wel rookgasafvoer genoemd) is hierbij van groot belang en vereist expertise. Elk in Nederland verkocht rookkanaal moet voldoen aan de regelgeving met betrekking tot brandveiligheid, zoals vastgelegd in de NEN6062-norm, die gebaseerd is op de Europese CE 1856-1-keuring. Verder dient ieder dubbelwandig rookkanaal in Nederland voorzien te zijn van een omkokering.
De temperatuur binnen rookkanalen van pelletkachels en -ketels blijft bij normaal gebruik ruimschoots onder de gestelde norm, aangezien de stooktemperatuur van biomassa lager is dan die van houtkachels. Bij het stoken met vaste brandstoffen volstaat tot aan het plafond een enkelwandig kanaal, mits de plaatsingsregels per plafondtype worden nageleefd. Voor enkelwandige kanalen is een afstand van 250 mm tot brandbare materialen verplicht, terwijl dit bij dubbelwandige kanalen 50 mm vanaf de buitenwand bedraagt.
In woningen waar een rookafvoer via de gevel de enige optie is, gelden dezelfde plaatsingsregels. Aan de buitenzijde van de woning wordt dan gebruikgemaakt van een omhooglopend dubbelwandig rookkanaal. De dubbele wand van het rookkanaal dient een aanvullend doel in de isolatie en bescherming.
Indien een woning over een schoorsteen beschikt, kan deze benut worden voor de rookgasafvoer. Het is echter belangrijk dat de schoorsteen vooraf grondig wordt geveegd, bij voorkeur door een erkend schoorsteenveegbedrijf om verzekeringstechnische redenen. Vervolgens wordt de afvoer van de kachel of ketel gekoppeld aan een flexibele RVS-slang met gladde binnenwand voor de rookgasafvoer.
Pelletkachels en -ketels onderscheiden zich van houtkachels door hun werkingsprincipe en de diameters van de rookkanalen. Naast een schonere verbranding en minder uitstoot, zijn er systeem-specifieke eigenschappen om rekening mee te houden. Het is essentieel om de juiste diameter en lengte van het rookkanaal te berekenen voor een optimale rookgasafvoer. Waar een rookkanaal voor een houtkachel zo moet worden geïnstalleerd dat er altijd sprake is van natuurlijke trek (en dus boven de nok van het dak uitkomt), maken pelletkachels en -ketels gebruik van een ventilator voor de rookgasafvoer.
De juiste plaatsing van het rookkanaal is woningafhankelijk en dient geen verstorende werking te hebben voor de omgeving. Rekening moet worden gehouden met omliggende bebouwing en bebossing, en bij niet-vrijstaande woningen met een zekere afstand tot buren, ramen en ventilatieopeningen.

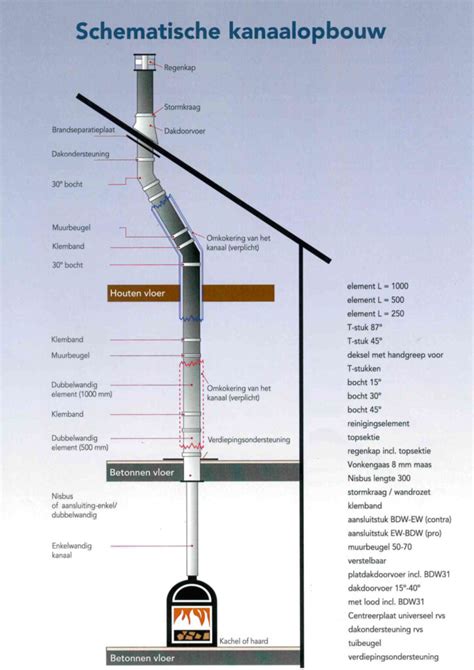

Installatie van een dubbelwandig rookkanaal
De installatie van een dubbelwandig rookkanaal vereist een zorgvuldige aanpak om installatiefouten te voorkomen. Hieronder de belangrijkste stappen en overwegingen:
Montagerichting
Begin de installatie onderaan met een enkelwandig naar dubbelwandig (EW-DW) aansluitstuk. Dubbelwandige kachelpijp moet van onder naar boven worden opgebouwd, waarbij de secties in elkaar worden gestoken als een insteek-mof verbinding. Let op de pijl op elke sectie, deze moet omhoog wijzen om problemen met hemelwater en condenswater te voorkomen.
Traject en versleping
Het dubbelwandig kanaal dient zoveel mogelijk verticaal te worden uitgevoerd. Horizontale installatie van kanaaldelen is niet toegestaan, met uitzondering van een eventueel t-stuk achter op het verbrandingstoestel. De maximale hoek met de verticaal voor een versleping is 45°.
Uitmonding
De plaats van uitmonding moet zorgvuldig worden gekozen, bij voorkeur op de nok van het dak of zo dicht mogelijk daarbij. Voor daken met een hoek kleiner dan 23° moet de uitmonding een halve meter boven het dak uitsteken. Voor daken met een hoek groter dan 23° geldt de formule: H > (0,5 + 0,16 (A - 23))*a, waarbij H de hoogte van de uitmonding is, A de dakhelling in graden, en a de horizontale afstand vanuit de nok tot de middenlijn van de uitmonding.
Ondersteuning
Na elke 1,5 meter kanaaldeel dient een muurbeugel te worden aangebracht. Kanaaldelen moeten met de bijgeleverde RVS-klemband worden vastgezet voor een trekvaste verbinding. Een stoelconstructie is vereist indien het dubbelwandig rookkanaal langer is dan 7 meter of boven op een dubbelwandig t-stuk (tegen de gevel) wordt opgebouwd.
Afstand tot brandbare materialen
Houd minimaal 75 mm afstand aan tussen de dubbelwandige kachelpijp en hout of andere brandbare materialen. Voor onbrandbare materialen geldt geen ondergrens, maar zorg wel voor voldoende ruimte voor uitzetting.
Sparingen in vloeren en muren
De doorvoeropening in een betonnen of stenen vloer of muur dient minimaal 20 mm rondom vrij te blijven. Bij een brandbare houten vloer bedraagt de opening rondom minimaal 75 mm. De opening in een brandbare vloer, dak en/of dakbeschot moet even groot zijn als de buitenmaat van de aan te brengen omkokering en dient te worden afgewerkt met brandwerend materiaal. Bij aansluiting van enkelwandig naar dubbelwandig onder een brandbare vloer moet de dubbelwandige kachelpijp minimaal 200 mm onder die vloer uitsteken.
Omkokering
Buiten het vertrek waar het toestel staat opgesteld, moet een dubbelwandig rookkanaal in Nederland voorzien zijn van een omkokering. Bij brandbare vloeren moet de omkokering door de vloer lopen. Bij een onbrandbare vloer mag de omkokering onderbroken worden. De omkokering moet eveneens door het dakbeschot lopen en mag niet aan de bovenzijde of halverwege worden afgesloten. Alle gebruikte materialen aan de binnenzijde van de omkokering moeten onbrandbaar zijn, met een dikte van minimaal 12 mm voor het plaatmateriaal.
Dakdoorvoer
Afhankelijk van de dakafwerking wordt een dakplaat (plakplaat) voor platte of licht hellende daken met bitumen of EPDM, of een loodslab voor pannendaken of rieten daken gebruikt. Het rookkanaal wordt zonder onderbreking door de dakplaat of loodslab gevoerd. Boven de dakplaat of loodslab wordt een stormkraag bevestigd, die in een streep siliconenkit wordt vastgezet. Tot slot wordt de eindkap op de dubbelwandige kachelpijp geplaatst. Bij risico op overdruk door valwind wordt een trekkende kap geadviseerd. Het kanaal dient buitendaks dubbelwandig te blijven.
Werking van een dubbelwandige rookgasafvoer
Een dubbelwandige rookgasafvoer is een speciaal type pijpsysteem dat rookgassen veilig en efficiënt naar buiten afvoert. In tegenstelling tot enkelwandige afvoeren, beschikt een dubbelwandige afvoer over twee lagen roestvrij staal (RVS) met daartussen een isolatielaag. Deze isolatie zorgt ervoor dat de temperatuur van de buitenkant van de pijp laag blijft, wat essentieel is voor veilige doorvoer door muren of langs geïsoleerde ruimtes.
De werking berust op het principe van isolatie: de binnenste buis transporteert de hete rookgassen, terwijl de buitenste laag bescherming en stabiliteit biedt. De isolatielaag houdt de hitte binnen de afvoer, waardoor de rookgassen op temperatuur blijven en condensatie wordt tegengegaan. Dubbelwandige rookgasafvoeren zijn bestand tegen temperaturen tot 600°C, afhankelijk van het type apparaat en de toepassing, en kunnen worden gebruikt voor diverse verbrandingstoestellen zoals cv-ketels, pelletkachels en houtkachels.
Bij Ventilatieland zijn diverse varianten van dubbelwandige rookgasafvoeren beschikbaar, in diameters variërend van 80 mm tot 300 mm. Producten zijn vervaardigd uit hoogwaardig roestvrij staal voor een lange levensduur en weerstand tegen extreme temperaturen. Scherpe prijzen en snelle levering worden geboden.
Onderhoud en veiligheid
Regelmatig onderhoud is belangrijk om de veiligheid en efficiëntie van de rookgasafvoer te waarborgen. Dit omvat inspectie op beschadigingen, reiniging van het kanaal en controle van de aansluitingen.
