Dubbelwandige Rookkanaal Dakdoorvoer: Een Uitgebreide Gids

Het correct installeren van een rookkanaal door een dak is essentieel voor zowel de veiligheid als de efficiëntie van uw kachel of open haard. Een dubbelwandige dakdoorvoer speelt hierbij een cruciale rol, met name voor het waterdicht en veilig leiden van het rookkanaal door verschillende daktypes. Hieronder vindt u uitgebreide informatie over de opbouw, benodigde onderdelen en specifieke installatievereisten voor diverse dakconstructies.

De Opbouw van een Rookkanaal door een Schuin Dak

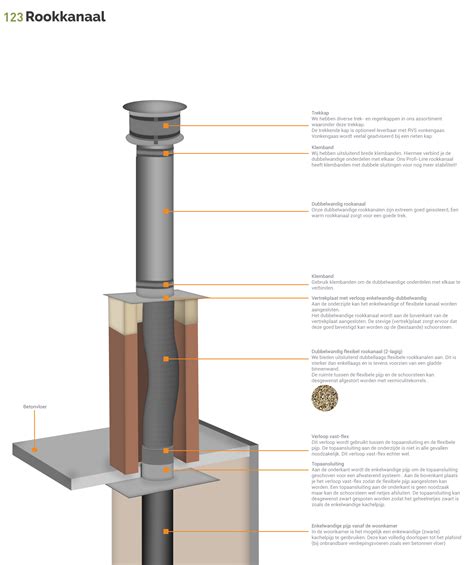

De installatie van een rookkanaal door een schuin dak vereist specifieke componenten om een waterdichte en veilige doorvoer te garanderen. Een 3D-weergave kan inzicht geven in de complete opbouw, van de kachel tot de uitmonding op het dak.

Voor een dubbelwandig RVS rookkanaal door een schuin dak zijn diverse onderdelen nodig. De dubbelwandig geïsoleerde pijp wordt door de dakdoorvoer geschoven, waarna een regenkraag (of stormkraag) aan de bovenzijde wordt bevestigd. De opening tussen de kachelpijp, de dakdoorvoer en het dakbeschot dient opgevuld te worden met steenwol isolatiemateriaal. Dit zorgt voor een veilige afstand tot brandbaar materiaal en voorkomt warmteoverdracht.

Doorvoeren door het Plafond en Vloeren

Voor het passeren van een plafond kan gebruik worden gemaakt van een vloersteun. De dubbelwandige kachelbuis wordt hiermee stevig vastgezet. Het is aan te raden om ten minste 20 cm onder het plafond over te schakelen op de dubbelwandige buis, vooral als er een enkelwandige buis tussen de kachel en het dubbelwandige kanaal wordt gebruikt. Dit zorgt voor een betere isolatie en veiligheid. Bij een betonplafond is het mogelijk om de overgang in de vloer te plaatsen, waarbij de dubbelwandige buis eveneens met een vloersteun wordt bevestigd.

Voor de overgang van een enkelwandige naar een dubbelwandige buis, met name wanneer de enkelwandige buis demontabel moet zijn, is de dubbelwandige buis met nisbus een geschikte oplossing. Dit vergemakkelijkt het onderhoud en de reiniging van het rookkanaal.

Het Belang van een Dakdoorvoer

Een dakdoorvoer is onmisbaar om een rookkanaal waterdicht door een dak te monteren. Hoewel er ook dakdoorvoeren voor enkelwandige kanalen bestaan, wordt dit sterk afgeraden. Enkelwandige buizen worden te heet voor het dakmateriaal en de rookgassen koelen te snel af, wat kan leiden tot condensvorming en verminderde trekkracht.

Er is voor elk daktype een specifieke dakdoorvoer beschikbaar, waaronder voor platte daken (EPDM of bitumen), pannendaken, kunststof daken en dakplaatpanelen. Dakdoorvoeren worden doorgaans geleverd met een stormkraag. Deze kraag wordt over de kachelpijp geschoven en afgedicht met hittebestendige kit, aangezien zowel de pijp als de kraag vaak van RVS zijn.

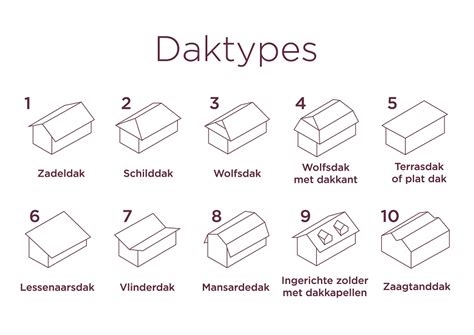

Specifieke Daktypes en Dakdoorvoeren

Rieten Daken

Voor rieten daken is er geen specifieke dakdoorvoer. Meestal wordt een dakdoorvoer voor pannendaken gebruikt. Deze wordt door de rietdekker aan de bovenzijde onder het riet geschoven en aan de onderkant er overheen. In sommige gevallen kan een dakdoorvoer met een langere tuit (kraag) nodig zijn om de dikke rietlaag te overbruggen.

Pannendaken

Voor pannendaken worden dakdoorvoeren met een buigzame slab gebruikt. Deze slab kan naar de vorm van de dakpannen worden gevormd en wordt aan de bovenzijde onder de dakpannen geplaatst, en aan de zij- en onderkant over de pannen. Dit zorgt ervoor dat regenwater correct wordt afgevoerd. Er zijn twee soorten slabben beschikbaar: loodslabben (vormbaar, maar duurder en kunnen leksporen veroorzaken) en aluminium slabben (goedkoper en zonder leksporen).

EPDM Platte of Hellende Daken

Voor EPDM daken is de Profilab dakdoorvoer speciaal ontwikkeld. Dit is een stuk EPDM met bijbehorende kit, gebruiksaanwijzing en roller. Deze dakdoorvoer werkt zonder stormkraag omdat deze strak om de buis aansluit. De Profilab kan ook worden toegepast op pannendaken, kunststof daken, golfplaten of bitumen daken.

Een alternatieve optie is een dakplaat met stormkraag. Dit is een RVS plaat met een opstaande tuit en stormkraag. Deze kan op het EPDM worden afgekit, maar voor de garantie van het dak wordt geadviseerd deze door de dakdekker te laten dichtplakken met een extra stuk EPDM.

Bitumen Platte of Hellende Daken

Voor bitumen daken wordt eveneens een RVS dakplaat met stormkraag aanbevolen. Deze kan op het bitumen worden afgekit, maar voor de dakgarantie is het beter om deze door de dakdekker te laten dichtplakken met een stuk bitumen.

De Profilab dakdoorvoer is ook een optie voor bitumen daken, aangezien deze op elke ondergrond verlijmd kan worden, inclusief bitumen.

Kunststof of Golfplaten Daken

Voor kunststof en golfplaten daken zijn vrijwel alle dakdoorvoeren geschikt, hoewel sommige beter passen dan andere. De Profilab dakdoorvoer is eenvoudig te vormen naar de golfplaten of het kunststof. Voor platte kunststof daken kan ook een dakplaat plat + stormkraag worden gebruikt, die op het kunststof kan worden afgekit.

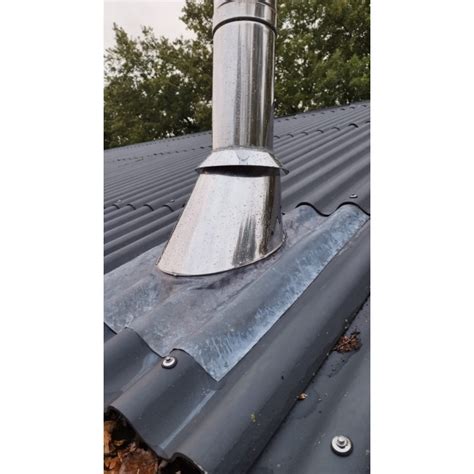

Een dakdoorvoer voor pannendaken kan ook worden aangepast aan golfplaten en goed worden afgekit. Voor polycarbonaat daken is er een speciale dakdoorvoer van hittebestendig siliconen, geleverd met kit en parkers.

Speciale Daksituaties en Maatwerk Oplossingen

In sommige gevallen valt een dak buiten de standaard categorieën, zoals glazen daken van veranda's, bolle kunststof daken van campers en caravans, of tentdoeken van tenten en Mongoolse Yurt. Voor dergelijke unieke situaties is er echter altijd een oplossing te bedenken. Neem contact op voor maatwerk advies.

Veiligheidseisen en Regelgeving

Bij de installatie van een rookkanaal, zowel binnenshuis als door het dak, is het cruciaal om de geldende veiligheidseisen en regelgevingen te volgen. Volgens het Besluit bouwwerken leefomgeving (Bbl) en de NEN 2757-norm moeten rookkanalen binnenshuis vanaf de eerste verdieping worden omkokerd met brandwerende platen (bijv. Promatect H 15 mm met metalstudprofielen en H1000-kit) of ommetseld met een gelijkwaardige constructie. Tussen de ommetseling/omkokering en het rookkanaal dient een luchtspouw te zijn.

De omkokering van het rookkanaal dient door te lopen tot aan de bovenkant van het dakbeschot. De dubbelwandig geïsoleerde buis wordt door de dakdoorvoer gestoken en de stormkraag wordt aan de bovenzijde overheen geschoven en afgekit met siliconenkit.

Voor de afvoer van rookgassen van hout- en gasgestookte kachels en open haarden met een open verbrandingssysteem is het gebruik van dubbelwandig geïsoleerd materiaal aanbevolen.

Afstand tot Brandbaar Materiaal

Houd minimaal 75 mm afstand tot brandbaar materiaal rondom de doorvoer. De buitenmaat van de dubbelwandige buis plus minimaal 5 cm speling rondom is een veilige richtlijn. Werk een doorvoer rondom af met brandwerende plaat.

Perceelgrenzen

Volgens het Bbl moet de uitmonding van de rookgasafvoer minimaal 1 meter van de perceelgrens van de buren liggen om overlast te voorkomen.

Materialen en Componenten

Bij Kachelmaterialenshop.nl vindt u een breed assortiment aan dubbelwandige rookkanalen en dakdoorvoeren. Enkele voorbeelden van beschikbare producten en hun prijzen:

Gevel/Vloer Doorvoer DW/DW Ø80 mm

Een specifiek product voor doorvoeren door gevels en vloeren is de Gevel/Vloer Doorvoer DW/DW Ø80 mm. Deze doorvoer is vervaardigd uit duurzaam RVS (binnenwand AISI 316, buitenwand AISI 304) met 25 mm rotswol isolatie. Met een binnendiameter van Ø80 mm en een buitendiameter van Ø130 mm, is deze geschikt voor temperaturen tot 600 graden Celsius (piektemperatuur 1000 graden Celsius). De doorvoer voldoet aan de strengste veiligheidsnormen, waaronder de EN 1856-1 en de T600-certificering, en is geschikt voor gebruik in Nederland, België, Frankrijk en Duitsland. De minimale warmtebrugafstand is 50 mm.

Dit product is onderdeel van de Convesa productlijn en wordt geleverd met 25 jaar fabrieksgarantie.
