Bij veel technische constructies is de werking aan de buitenzijde niet of nauwelijks zichtbaar. Dit geldt in nog sterkere mate voor waterbouwkundige constructies, waarvan grote delen vaak onder de waterlijn schuil gaan. Zo zijn de middelen tot kolkvulling bij schutsluizen doorgaans aan het oog onttrokken. In de grote Maassluizen verliep het vullen en ledigen via in de muren uitgespaarde kokers, riolen genaamd. Uitwateringssluizen en schutsluizen zijn waterbouwkundige constructies die de anderszins ondoordringbare vaste waterkeringen (dijken en dammen) op gezette tijden doorlaatbaar maken voor water of voor schepen. Daarmee worden de uitwatering van landerijen en de scheepvaart gediend.
In dit hoofdstuk gaan wij na hoe in de twintigste eeuw het ontwerp en de bouw van deze constructies drastisch zijn veranderd. Dat geldt evengoed, zoals uit hoofdstuk 4 blijkt, voor verwante constructies als stuwen. De traditionele wijze van het bouwen van sluizen stoelde op het gebruik van baksteen en houten balken voor de sluislichamen, houten en incidenteel ijzeren constructies voor de deuren en schuiven, smeedijzer voor het beslag (bijvoorbeeld klinken en taatsen) en verschillende soorten natuursteen voor de meest aan slijtage onderhevige delen zoals dorpels, aanslagen en de randen van schutkolken. De deuren, kleppen en schuiven werden met hand- of waterkracht in beweging gebracht.
Deze technische tradities hielden na de eeuwwisseling niet lang meer stand. Nieuwe waterbouwkundige eisen en de opkomst van nieuwe basistechnieken zorgden voor een revolutie in de constructie van sluizen. Naast de materialen en constructies werd ook de eigenlijke waterstaatkundige bouwpraktijk in de eerste decennia van deze eeuw overhoop gehaald. Nieuwe technieken als bronbemaling, het gebruik van ijzeren damwanden en machinaal grondverzet gaven bouwputten in de jaren twintig en dertig een geheel ander aanzien dan voor de Eerste Wereldoorlog. Toonaangevend voor de nieuwe bouwwijze was het toenemend gebruik van beton, zowel het gewone giet- en stampbeton als het met staal gewapend beton. Dit stelde waterbouwers in staat om de bouw van hun kunstwerken op een industriële in plaats van op een ambachtelijke leest te schoeien. In plaats van een klein leger van hooggekwalificeerde timmerlieden en metselaars, zag men nu in de nieuwe bouwputten relatief ongeschoolde arbeiders.
Wij traceren omwentelingen in constructie en bouwtechniek aan de hand van de ontwerpgeschiedenis van exemplarische uitwaterings- en schutsluizen. Daarbij valt een onderscheid te maken in projecten waarin een nieuwe techniek of aanpak wordt geïntroduceerd en projecten waarbij het gebruik van een nieuwe techniek wordt geconsolideerd en met andere vernieuwingen wordt geïntegreerd. In het navolgende worden zeven groepen van projecten op het gebied van uitwaterings- en schutsluizen besproken. Bij de eerste vier gaat het om projecten waarin een nieuwe techniek (meestal afzonderlijk) voor het eerst wordt toegepast. Bij de laatste drie gaat het om de consolidatie van verschillende nieuwe technieken en hun onderlinge integratie.
Uitwaterings- en schutsluizen in de late 19e en vroege 20e eeuw
Toen in 1887 de grootste van de twee uit 1871 daterende zeesluizen in het Noordzeekanaal reeds te klein werd bevonden, werd een derde sluis op de agenda gezet, 225 m lang, 25 m breed en met een slagdrempeldiepte van 10,25 m. Zoals toen in Nederland voor zeesluizen gebruikelijk was, werd de geprojecteerde sluis van geklonken ijzeren puntdeuren voorzien - en vanwege de dubbelkerende werking werden dat er twaalf in aantal. De gangmakers van elektrotechnisch Nederland bij de Rijkswaterstaat zochten naar een oplossing toen de afmetingen en de druk te groot werden voor handbediening. De deuren van schutsluizen met dergelijke afmetingen en ligging werden in Engeland, Amerika en Duitsland overwegend met mechanische, hydraulische kracht bediend; de grote zeesluizen in die landen beschikten doorgaans over een eigen stoommachine die het perswater leverde aan hydraulische motoren.
De drie hoofdsporen die in IJmuiden werden onderzocht waren hydraulisch (uit Engeland en Duitsland), elektrisch (Figee/P.H. ter Meulen en mogelijk een Nederlands panel) en een hybride optie met stoom of gasmotor gekoppeld aan hydraulische motoren. De proef in IJmuiden leidde tot de geschiedenis van de Middensluis, die als een van de eerste schutsluizen ter wereld elektrisch werd bewogen. De inrichting bestond uit twee stoommachines, gekoppeld aan gelijkstroomdynamo's, accumulatoren en twaalf elektromotoren. De opslag van energie via accumulatoren werd uiteindelijk minder aantrekkelijk toen gemeentelijke elektriciteitscentrales beschikbaar kwamen, waardoor continuïteit en beschikbaarheid van elektriciteit verbeterden.
In de periode tot circa 1930 werden ijzer- en staalconstructies en elektrische aandrijving duidelijk dominant in de Nederlandse waterbouw. Gewapend beton werd geїntroduceerd en leek te kunnen combineren wat vroeger niet haalbaar was: de kracht van metselwerk, de stijfheid van staal en de beweeglijkheid van mechanische systemen. De onzekere duurzaamheid van gewapend beton in zout water was een belangrijke zorg, omdat trekbelaste betonnen delen kunnen scheuren waardoor water in aderende wapening kon doordringen en roest veroorzaakte. Desondanks ontstond er een groeiende expertise: in april 1902 maakte de Rijkswaterstaat een lijst van gespecialiseerde aannemers in gewapend beton in Nederland, en tegen 1900 was kennis opgebouwd over het ontwerp en de analyse van gewapend beton in natte waterbouw.
De zeven groepen projecten en hun innovaties
De eerste vier groepen projecten betreffen toepassingen waarbij een nieuwe techniek of aanpak voor het eerst werd toegepast. De laatste drie groepen behandelen consolidatie en integratie van meerdere nieuwe technieken. Een belangrijk thema is de verschuiving van ambacht naar industriële bouwwijze: minder hooggekwalificeerde arbeiders, meer standaardisering en mechanisering. Deze transitie maakte het mogelijk grotere en zwaardere sluizen te bouwen die sneller konden openen en sluiten, en die beter konden voldoen aan de groeiende scheepvaartvraag.
Concreet zag men de ontwikkeling van elektrische aandrijving voor sluisdeuren, de toepassing van stoommachines of gasmotoren als drijvende kracht, en de integratie van hydraulische systemen met elektrische motoren. Tevens werd gewapend beton niet slechts toegepast voor kolkvloeren, maar ook voor kolkwanden en de basissen van sluiskomplexen. Deze combinatie van materialen en systemen maakte industriële productie mogelijk, wat de bouwtijd verkortte en de betrouwbaarheid verhoogde.
Achtergrond en praktische processen bij de bouw

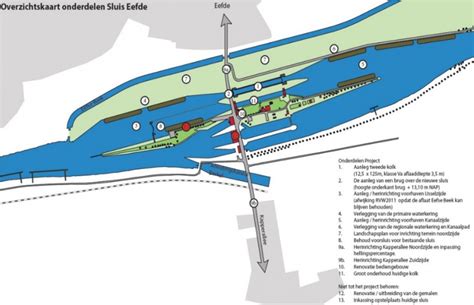

Het bouwen van een sluis vereist kennis van waterbeheer, mechanica en constructietechniek. Voor schutsluizen stelde men bijvoorbeeld vast: een schutsluis bestaat uit twee tegenover elkaar geplaatste beweegbare waterkeringen met daartussen een schutkolk, waarbij het water in de kolk afwisselend met het water aan weerszijden wordt verbonden om het gewenste peil te bereiken. Het schutten verloopt via opeenvolgende stap-voor-stap-overgangen: kolkpeil op peil brengen, deur openen, schip passeren, kolkpeil aanpassen en deuren sluiten.
Historisch gezien gebruikten sluizen lange tijd gemetselde kolken met houten deuren. Pas in de negentiende eeuw werd beton af en toe toegepast voor de kolkvloer, terwijl de kolkhellingen en randen vaak nog met natuursteen of hout waren uitgevoerd. Modernisering bracht systemen met stalen deuren, tandheugels en hydraulische cilinders, en uiteindelijk elektrische aandrijving met gecertificeerde staalconstructies in acht genomen door strikte normen en CE-markering.
Moderne bouwpraktijk en regels rondom sluisprojecten
In de huidige bouwpraktijk spelen logistiek en supply chain een cruciale rol. Aannemers zetten vaak een logistieke hub op naast de bouwplaats voor snelle levering en montage van grote onderdelen. Staal wordt ingedeeld in vier uitvoeringsklassen en voor bruggen en sluizen geldt doorgaans uitvoeringsklasse 4 met strikte traceerbaarheid en certificering. Europese normen, zoals EN 1090, eisen CE-markering voor stalen bouwproducten; dit waarborgt dat producten voldoen aan gestelde prestaties en normen. Daarnaast speelt de Omgevingswet een centrale rol in nederlandse bouwprojecten: regels over bouwen, milieu, veiligheid en ruimtelijke ordening worden gebundeld in omgevingsplannen, met meldings- en vergunningsvereisten en toezicht van veiligheidsregio's. Voor bouwplaatsen en evenementen bestaan specifieke regels rondom brandveiligheid en het gebruik van gebouwen en publieke ruimten.
Het effect van deze regelgeving is dat sluisprojecten nu beheerste en gecertificeerde processen volgen, met aandacht voor milieueisen, brandveiligheid en garantie van constructieve integriteit. Het doel is om sluizen te bouwen die niet alleen functioneel en veilig zijn, maar ook duurzaam en onderhoudbaar voor decennialange inzet in de waterstaatsinfrastructuur.
Cataract Surgery Storyboard Animation
Praktijkvoorbeelden en didactische modellen
In modelbouw- en practicumprojecten worden vaak experimentele of educatieve weergaven gemaakt om de werking van sluizen te illustreren. Er bestaan vele voorbeelden en discussies over de hoek en mechanische details van sluishoofden en deuren, en de realistische weergave van druk- en waterscenario’s in een modelsluis is een populair leerinstrument. Dergelijke projecten demonstreren hoe elektronische aandrijving, tandheugels en houten of kunststof gevels samenkomen in een functionele simulatie van een echte sluis. Daarnaast dienen ze als inspiratie voor professionele ontwerpers die streven naar realistische, duurzame en schaalbare oplossingen in de waterbouw.
