Voordat je elektra gaat aanleggen is het verstandig om te kijken naar de beschreven richtlijnen en tips. Deze richtlijnen en tips helpen je op een juiste en eenvoudige manier elektra aan te leggen. Stroomtoevoer vanaf de groepenkast gaat naar een centraaldoos. Per kamer wordt er een aparte centraaldoos gebruikt. En vanaf de centraaldozen lopen leidingen naar lichtpunten, wandcontactdozen en schakelaars.
Als basisregel geldt dat alle stroom die naar lampen, wandcontactdozen en schakelaars gaat vanuit een centraaldoos moet komen. Na het aanleggen van centraaldozen, elektrabuizen en installatiedraden kun je vervolgens wandcontactdozen, schakelaars, dimmers of zonnepanelen aansluiten. Onderaan dit artikel vind je de FAQ’s over dit onderwerp. Wil je zonnepanelen aansluiten? Lees dan ook alles over zonnepanelen in combinatie met een PV-verdeler in dit artikel: Alles over de PV-verdeler.
Het is belangrijk wanneer je elektra gaat aanleggen dat je het verschil weet tussen spanning en stroom. Wil je meer informatie over spanning en stroom? Lees dan alles hierover in dit artikel: Spanning, stroom en weerstand. Wil je alleen een centraaldoos aansluiten? Lees dan alles over centraaldozen in dit artikel: Hoe moet je een centraaldoos aansluiten? Als je meer informatie wilt hebben over IP-waarden, lees dan dit artikel: IP-waarden.
Voor buiten elektra gelden andere regels en voorschriften. Je mag zelf elektra aanleggen voor zaken achter de meterkast. Zoals het trekken van leidingen en het plaatsen van stopcontacten. Hieronder worden de richtlijnen punt voor punt beschreven. Wil je alleen weten hoe je nieuwe elektriciteitsleidingen, centraaldozen en draden moet aanleggen en aansluiten? Lees dan alles hierover in dit artikel: Elektriciteit aanleggen.
Punt 1: Spanningsloos maken
Het is belangrijk dat je het gebied waar je gaat werken spanningsvrij maakt, dit doe je door de hoofdschakelaar of de installatieautomaat om te zetten. Met een spanningzoeker kan je testen of het gebied spanningsvrij is.
Punt 2: Leidingen tekenen
Voordat je met het aanleggen van elektra begint is het verstandig om een tekening te maken waar je de leidingen wilt hebben. Daarbij is de kortste en meest haakse route het makkelijkst. Begin de tekening vanuit de centraaldoos van de kamer waar je een nieuwe leiding gaat leggen. Tip: Voor de veiligheid is het belangrijk dat de elektraleidingen verticaal in de muur worden geplaatst, hiermee voorkom je het risico van doorboring van een spijker, schroef of andere voorwerpen.
Punt 3: Belasting van groepen
Het is belangrijk om minimaal twee groepen in de groepenkast te gebruiken voor de keuken. In de keuken gebruik je meestal meerdere apparaten die veel stroom verbruiken. Vermogens van alle apparaten kun je bij elkaar optellen, hierdoor kun je inschatten hoe zwaar de groep belast wordt wanneer alle apparaten aan staan. Voor één groep is de maximale belasting 3.680 watt (3,7kW). Wanneer je deze apparaten gaat verdelen over meerdere groepen (afhankelijk van het stroomverbruik) zorg je daarmee dat je onder de grens van 3,7kW blijft. Hierdoor raakt de groep niet overbelast.
Punt 4: Kleuren van installatiedraden
Wanneer je elektradraden gebruikt is het belangrijk om aan de kleurcodes te houden. Dit is nodig om bij het gebruik of aansluiten van de draden fouten te voorkomen.
Punt 5: Type behuizingen en materialen
Het is belangrijk dat je de juiste type behuizing gebruikt, deze is te herkennen aan het KEMA-keurmerk. Wil je alles weten over het KEMA-keurmerk? Lees dan alles over hierover in dit artikel: Wat is KEMA-KEUR?
Hieronder is beschreven wat je per categorie kunt gebruiken:
- Voor installatiedraden: PVC elektrabuizen, pvc mantelbuizen met koppelstukken, bochten, kabelbuisklemmen en trekveren. Tip: Bij het gebruik van een flexibele pvc-buis blijft de trekveer soms haken achter een ribbel van een buis. Daarom raden wij het gebruik van een voorbedrade flexibele buis aan. Hierdoor is het niet nodig om draden te trekken.
- Voor aftakkingen van de installatiedraden: Lasdozen en lasdoppen
- Voor inbouwschakelaars en -stopcontacten: Inbouwdozen

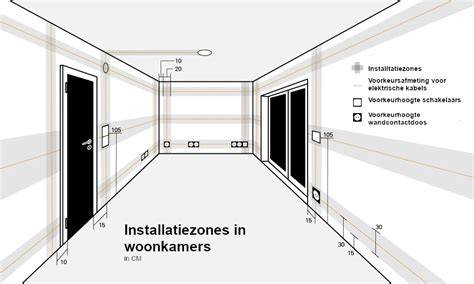

Punt 6: Locatie wandcontactdoos en lichtschakelaars
Het plaatsen van wandcontactdozen is bij voorkeur niet lager dan 30 cm boven de vloer. Wandcontactdozen in de keuken en lichtschakelaars hebben een standaardhoogte van 105 cm boven de vloer.
Punt 7: Badkamer zones
Wil je alles over badkamer zones en richtlijnen weten? Lees dan alles over badkamer zones, veiligheid en voorschriften in dit artikel: Badkamer elektra richtlijnen. In badkamers worden drie zones onderscheiden:
- Zone 0: Hier wordt de ruimte in het bad of de douchebak mee bedoeld. Hier is geen elektrisch apparaat of installatie toegestaan.
- Zone 1: Dit is direct boven de douchebak of bad tot 2,25 meter hoogte, dit is vanaf de vloer gemeten. In deze zone alleen verlichtingsarmaturen met een beschermingsklasse van IP45 en een spanning van 12 volt gebruiken.
- Zone 2: Dit is de zone die met een straal van 60 cm om het bad, de douche of de kranen loopt. In deze zone alleen verlichtingsarmaturen met een beschermingsklasse van IP44 en een spanning van 12 volt.
- Zone 3: Deze zone begint 2,4 meter vanaf zone 2 en tot een hoogte van 2,25 meter.
Punt 9 (Isolatie): Het onderstaande symbool geeft aan dat deze apparaten dubbel geïsoleerd zijn. Dit betekent dat deze apparaten een behuizing hebben zonder geleidende materialen. Wanneer er sprake is van een inwendige storing, dan is het niet mogelijk om onder stroom te staan.
Wanneer je gebruikmaakt van elektrisch gereedschap door middel van een kabelhaspel, zorg dat deze haspel dan helemaal uit is gerold. Een opgerold verlengsnoer kan de warmte niet kwijt en gaat na verloop van tijd smelten. Sluit nooit te veel punten aan op dezelfde groep in de groepenkast. Ook kan dit overbelasting en oververhitting veroorzaken. Als de groep eruit gaat valt alles tegelijk uit. Sluit apparaten die veel stroom verbruiken ieder op een aparte groep aan.
De kosten voor het aanleggen van elektra kunnen erg verschillen. Dit is afhankelijk van diverse factoren, denk hierbij aan materialen, omvang van de klus en eventuele installatiekosten. Wil je meer details of specifieke vragen over jouw situatie? Raadpleeg een erkend elektricien en volg de officiële bouw- en installatierichtlijnen.
Een belangrijke opmerking bij renovatie/isolatie: mantelbuizen beschermen kabels en gasleidingen bij de doorvoer door gevel en meterkast. Mantelbuizen beginnen buiten net voor de gevel en moeten doorlopen tot net iets boven de afwerkvloer in de meterkast. Neem contact op met Stedin voordat je start met werkzaamheden, zodat leidingen tijdelijk kunnen worden losgekoppeld en correct in mantelbuizen kunnen worden gelegd. Een aannemer kan dit doen. Mantelbuizen helpen om kabels en leidingen bereikbaar te houden, zelfs na vloer- of gevelwerken.
Werken met EHBO'ers en wat elektriciens moeten weten - School Edit
Let op: achteraf cannot verwachte wijzigingen aanbrengen na het storten van de vloer. Plan daarom de positie van kabelgoten, stopcontacten en schakelaars zorgvuldig en laat ruimte voor toekomstige aanpassingen. Het is aan te raden om een professionele elektricien mee te nemen om de veiligheid en volgens de regels te garanderen.
