Een installatieautomaat is een beveiligingscomponent in uw groepenkast die de bedrading en aangesloten apparaten beschermt tegen overbelasting en kortsluiting. De installatieautomaat is de moderne opvolger van de smeltpatroon, beter bekend als "de zekering" of "de stop". In tegenstelling tot een smeltpatroon hoeft een installatieautomaat na het uitschakelen niet vervangen te worden. U zet de hendel gewoon weer omhoog en de groep werkt weer. In vrijwel elke groepenkast in Nederland vindt u installatieautomaten.
Wat is een installatieautomaat en hoe werkt het?
Een installatieautomaat heeft twee onafhankelijke uitschakelmechanismen. Binnenin de installatieautomaat zit een bimetaalstrip. Dit is een strookje dat bestaat uit twee verschillende metalen die aan elkaar gelast zijn. Bij voldoende doorbuiging activeert de strip het uitschakelmechanisme. Dit proces duurt enkele seconden tot minuten, afhankelijk van hoe groot de overbelasting is. Bij kortsluiting loopt er in een fractie van een seconde een enorme stroom door de bedrading. De bimetaalstrip is hier te traag voor. Bij een kortsluitstroom genereert de spoel een sterk magnetisch veld dat een anker aantrekt. Dit anker activeert het uitschakelmechanisme direct, binnen enkele milliseconden.
Installatieautomaten zijn beschikbaar in verschillende nominale stroomwaarden en hebben een uitschakelkarakteristiek (B, C, D). Een 16A installatieautomaat op een stopcontactgroep schakelt magnetisch uit bij indicatieve pieken afhankelijk van de karakteristiek. Voor woningtoepassingen is de B-karakteristiek standaard, terwijl de C-karakteristiek beter geschikt is voor hogere inschakelstromen zoals motors en compressoren.
B-karakteristiek vs. C-karakteristiek: wanneer welke kiezen?

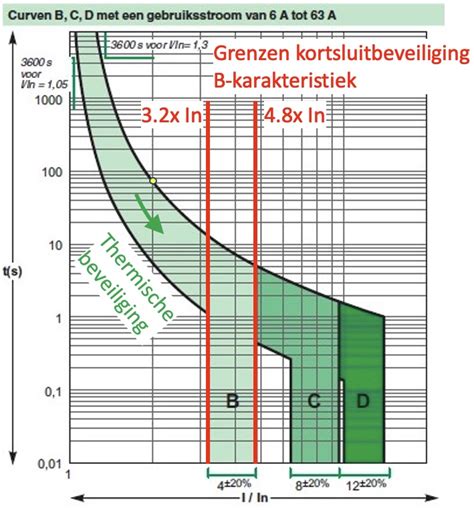

Elke installatieautomaat heeft een uitschakelkarakteristiek. Voor standaard woningtoepassingen is B de normale keuze. Een B16 schakelt magnetisch uit bij een stroom tussen 48 A en 80 A; een C16 schakelt magnetisch uit bij een stroom tussen 80 A en 160 A. C-karakteristiek is bedoeld voor apparatuur met hogere inschakelstromen. Bij twijfel is B-karakteristiek de veilige keuze voor woningtoepassingen.
De drie meest gangbare karakteristieken zijn:
- B-karakteristiek: geschikt voor verlichting, verwarmingstoestellen en overige huishoudelijke toepassingen; normaal lage inschakelpiek.
- C-karakteristiek: voor middelgrote inschakelstromen zoals wasmachines, stofzuigers, koelkasten; hogere piekbelasting mogelijk.
- D-karakteristiek: voor zware inductieve belastingen zoals grote motoren en compressors; startpieken kunnen nog hoger zijn.
Structuraliteit en compatibiliteit in de groepenkast
Installatieautomaten zijn beschikbaar in 1-polige en 3-polige uitvoering. Een 1-polige automaat schakelt een fasedraad; een 3-polige schakelt drie fasedraden tegelijk. Sommige 1-polige automaten hebben een meegeschakelde nul, maar deze zijn vaak bredere modules. In de groepenkast heeft elke groep zijn eigen installatieautomaat die de betreffende groep beschermt.
Smeltpatronen vs. installatieautomaten
Een veelvoorkomende vergelijking is tussen installatieautomaten en porseleinen smeltpatronen. Een automaat biedt herbruikbare bescherming; eenmaal uitgeschakeld kan deze eenvoudig weer ingeschakeld worden. Smeltpatronen zijn éénmalig bruikbaar en moeten vervangen worden na doorslaan. Verouderde ombouwen met smeltpatronen zijn nog in veel woningen aanwezig; het is verstandig deze te vernieuwen voor betere betrouwbaarheid en veiligheid.
Aardlekschakelaars en combinatiesystemen
Naast installatieautomaten bestaan er combinatieapparaten zoals aardlekautomaten (RCBO's) die aardlekschakelaar- en installatieautomaatfuncties in één behuizing combineren. Een aardlekschakelaar controleert lekstromen en biedt bescherming tegen elektrocutie; in Nederland is het verplicht om aardlekschakelaars in de meterkast te installeren. Een installatieautomaat beschermt tegen overbelasting en kortsluiting, terwijl de aardlekschakelaar lekstroom onderdrukt.
Veilig ontwerp en praktische toepassing
Bij het kiezen van de juiste installatieautomaat spelen kabeldoorsnede, kabellengte en opbouw van de installatie een cruciale rol. Een te hoge passende stroom bij onbeperkte kabel kan leiden tot oververhitting en brandgevaar. Plaats nooit een installatieautomaat met een hogere waarde dan de bedrading aankan. Een 20A automaat op 1,5 mm² bedrading is bijvoorbeeld riskant.
In woningen past men vrijwel altijd B-karakteristiek toe, met een kortsluitvastheid van minimaal 6 kA. Voor grotere of inductieve belastingen (zoals motoren, warmtepompen, airconditioning) kan een C-karakteristiek of zelfs D-karakteristiek nodig zijn. De kabellengte en impedantie bepalen mede de geschiktheid van de gekozen karakteristiek: bij overstap van B naar C halveert de maximale kabellengte vaak, omdat de impedantie limiet toeneemt anders kan de beveiliging te laat of te vroeg uitschakelen.
Installatie- en onderhoudstips
Tips voor gebruik en onderhoud:
- Noteer bij elke installatieautomaat welke ruimten en apparaten erop zijn aangesloten.
- Koppel apparaten los van de betreffende groep voordat u de automaat weer inschakelt bij een storing.
- Verdeel zware apparaten zoals wasmachine, droger, vaatwasser en waterkoker over meerdere groepen met elk een eigen automaat.
- Houd enkele lege posities over bij het ontwerpen van de groepenkast voor toekomstige uitbreidingen.
- Laat het vervangen van automaten door een erkend elektricien uitvoeren; werken met gevaarlijke spanning vereist vakkennis.
- Regelmatige inspectie en onderhoud helpen losse klemmen en corrosie voorkomen, waardoor storingen beperkt blijven.
Toepassingen rondom vloerverwarming en elektrische centrales
Vloerverwarming en andere zware belastingen vereisen soms specifieke aandacht. Voor installaties met vloerverwarming kan het verstandig zijn een automaat te kiezen die rekening houdt met piekbelastingen en eventueel een langzaam inschakelpunt of een aparte motorbeveiliging. Ook bij zonnepanelen of laadpalen is een installatieautomaat noodzakelijk om de installatie veilig te beschermen tegen overbelasting en kortsluiting.
Praktische stappen bij vragen over uw groep
Heeft u vragen over welke installatieautomaat geschikt is voor uw groep of wilt u advies over uw groepenkast? Raadpleeg een erkend elektricien of een gespecialiseerde leverancier. Plak een overzicht aan de binnenkant van de deur van uw groepenkast met daarop alle automaten en aangesloten ruimten/apparaten. Bij onderhoud of aanpassing blijven de normen zoals NEN1010 van toepassing.
- Installatieautomaten vervangen porseleinen smeltpatronen.
- Kies de juiste karakteristiek (B, C, D) op basis van belasting en piekstromen.
- Let op kortsluitvastheid (kA) die geschikt is voor uw kabels en installatie.
- Controleer kabeldoorsnede en lengtes bij uitbreiding of renovatie.
