EPDM dakbedekking aansluiting afvoer instructies: stap-voor-stap handleiding voor een waterdichte hemelwaterafvoer

Wilt u een EPDM-hemelwaterafvoer plaatsen en weet u niet goed hoe dit moet doen? Gaat u een dak bouwen of vervangen voor uw huis, garage, blokhut, veranda of overkapping? Dan is EPDM van Tytane de beste keuze.

Want naast onze EPDM dakfolie kunt u bij ons terecht voor EPDM regenwaterafvoeren, EPDM lijm, daktrimmen en PIR isolatieplaten. Zo koopt u alles voor uw dak op dezelfde plek, wel zo gemakkelijk!

Heeft u vragen over het gebruik van EPDM? EPDM heeft een aantal eigenschappen die het uitermate geschikt maken om te dienen als dakbedekking. EPDM is een synthetisch rubber dat door zijn hoge elasticiteit in staat is alle weersomstandigheden goed te doorstaan. Daarnaast is het een onderhoudsvriendelijk en duurzaam materiaal en gaat het wel 50 jaar of langer mee.

Waarom kiezen voor EPDM en wat maakt het geschikt voor hemelwaterafvoer?

Niet wachten in een lange rij voor de kassa, volle parkeerplaatsen of lange levertijden. Hier vindt u de handleiding voor het aanbrengen van EPDM dakbedekking op uw dak. Lees in onze uitgebreide EPDM handleiding alles over het zelf aanbrengen van EPDM.

Over een dak met een lage opstand is een juiste waterafvoer cruciaal; een goed ontworpen hemelwaterafvoer voorkomt lekkages en lange waterophoping.

Voorbereiding en meetpunt

1. Meet de totale lengte van het dak + de opstaande randen aan de zijkant.
2. Vouw/rol de EPDM dakbedekking over het dak uit en zorg ervoor dat de folie gelijkmatig over de rand verdeeld is.

Laagopbouw en lijmtechniek

1. Vouw/rol de EPDM dakbedekking over de kortste zijde tot de helft terug.
2. Breng voor de terug opgevouwen/opgerolde dakbedekking een ononderbroken lijmstreep aan op het dak, met de bodemlijm (T-3700).
3. U kunt het beste ongeveer 5 gaten onderin het blik boren, van ongeveer 8mm. Vervolgens verdeelt u de lijm al gietend over uw dakoppervlak. De lijm wordt vervolgens in rillen aangebracht op het dakoppervlak.
4. De bodemlijm (T-3700) wordt enkelzijdig aangebracht op het dak met uitzondering van de laatste 20 cm. De laatste 20 cm van het dak dient u niet te lijmen met de T-3700 Dit dient evenals de muren en opstaande randen te gebeuren met de randen & opstandenlijm (T-2000).
5. Leg en / of rol de EPDM dakbedekking over de gelijmde ondergrond en druk deze voorzichtig aan met een hemelwaterafvoerbuis / wals / stang. Vervolgens de EPDM dakbedekking vanuit het midden naar buiten een paar keer na walsen / aandrukken zodat de EPDM dakbedekking goed in de lijm komt te liggen en eventuele luchtbellen verdwijnen.

Bevestiging van afvoeren en manchetafwerking

1. Knip de plaats waar de afvoerpijp moet komen weg en breng de afvoer aan.
2. Breng vervolgens de EPDM R&O contactlijm (T-2000) aan tussen de flap van de afvoer en de EPDM dakbedekking op ca.2 cm binnen de rand van de flap en rond de opening en rol vervolgens het geheel goed aan. Zorg er steeds voor dat er een kleine hoeveelheid lijm tussen de dakbedekking en de afvoer uitkomt. De overtollige lijm voorzichtig verwijderen.
3. Manchetten dienen om ronde doorvoeren in de EPDM dakbedekking waterdicht af te werken. Bepaal de doorsnede van de dakdoorvoer en knip de overeenkomstige cirkel uit, die op de manchet gedrukt staat. Teken de manchet af op het dakvlak en breng 2 cm binnen de markeringslijn en rond het gat een sluitende lijmstreep met de R & O contactlijm aan.
4. Trek de manchet onder spanning over de buis of pijp totdat de flap ontspannen op het dakvlak ligt en de opgespannen kraag een opstand vormt tegen de buis.

Hemelwaterafvoer trim en profielen

De EPDM-trim wordt bovenop de EPDM dakbedekking geplaatst. Begin altijd op de hoek en gebruik bij voorkeur hiervoor de voorgevormde hoekstukken 90°. Plaats de bijgeleverde verbindingsstukjes die ervoor zorgen dat de verschillende daktrim /onderdelen elkaar niet kunnen raken. Zij zorgen ervoor dat het materiaal bij temperatuurschommelingen kan uitzetten of krimpen. De EPDM trim is voorzien van voorgeboorde gaten. Gebruik de meegeleverde schroeven & neopreenringen om de EPDM trim vast te schroeven.

Aan de onderzijde van het hoekstuk en de EPDM trim is een EPDM rubberstrip bevestigd. Deze rubberstrip zorgt voor de waterdichte afdichting van de EPDM trim. Schroef het hoekstuk vast met de schroeven in combinatie met de bijgeleverde neopreenringen. Schuif de EPDM trim over de verbindingsstukjes van het hoekstuk tot aan het uitstekende markeringspunt in het midden van het verbindingsstukje. Een kleine opening tussen de trim is noodzakelijk voor het uitzetten en werken van de EPDM trim.

Het profiel wordt bovenop de EPDM dakbedekking geplaatst. Begin altijd op de hoek en gebruik bij voorkeur hiervoor de voorgevormde hoekstukken 90°. Plaats de bijgeleverde verbindingsstukjes die ervoor zorgen dat de verschillende dakrandprofielen/onderdelen elkaar niet kunnen raken. Zij zorgen ervoor dat het materiaal bij temperatuurschommelingen kan uitzetten of krimpen. Boor de hoekstukken voor in de aangegeven sleuf (bovenkant), of gebruik zelf borende schroeven, om de 40 cm beginnend en eindigend op 4 cm van het einde.

Aan de onderzijde van het hoekstuk of dakrandprofiel is een kit-goot voorzien. Vul deze met de EPDM kit (T 250). Plaats eveneens kit op ieder uiteinde/verbinding. Schroef het hoekstuk vast met de zelf borende schroeven van 35 mm. Boor ook de dakrandprofielen voor in de daarvoor aangegeven sleuf aan de bovenkant, om de 40 cm, beginnend en eindigend op 4 cm van het uiteinde. Vul de “kit-goot” zoals hierboven beschreven. Schuif het dakrandprofiel over de verbindingsstukjes van het hoekstuk tot aan het uitstekende markeringspunt in het midden van het verbindingsstukje. Een kleine opening tussen de trim is noodzakelijk voor het uitzetten en werken van het dakrandprofiel. Schroef deze vast en vul de stuiknaden met de EPDM kit (T-250).

Over EPDM toepassingen en waterafvoer keuzes

Over het dakrandprofiel wordt de EPDM geplaatst, de EPDM lijmt u vast op de daktrim met de R&O contactlijm. De overtollige EPDM wordt in de hoek van de daktrim afgesneden.

Een dak maken? Dan moet je denken aan hemelwaterafvoer. Zonder goede waterafvoer krijg je overlast en lekkages. Heeft jouw EPDM dak een lichte helling? Dan gebeurt hemelwaterafvoer via een dakgoot. De kant van het schuine dak waar het water af loopt, wordt afgewerkt met een druiplijst.

Aanpassing en helling

Een degelijk aangelegd plat dak, is niet perfect waterpas. Je wilt dat het dak iets helt, zodat al het water dat er op valt, naar één punt wegloopt. Je wilt dat dit afschot minimaal 1% is. Over een lengte van 1 meter, wordt het dak daarmee 1 cm lager.

Deze regel geldt als stelregel: na een regenbui blijft op ca. 5% van het platte dak water staan tot maximaal 5 mm diep. Als dit niet het geval is, kan dit duiden op verzakking of onvoldoende afschot.

Prefab elementen en verschillende doorvoeren

Er zijn prefab hemelwaterafvoeren met EPDM beschikbaar in diverse maten, waaronder haakse en schuine doorvoeren. De keuze voor de doorsnede van de hemelwaterafvoer wordt bepaald door het dakoppervlak. Tel bij het totale oppervlak eventuele naastgelegen daken die op dezelfde afvoer zijn aangesloten op.

In het onderstaand overzicht geven wij een indicatie welke hemelwaterafvoeren geschikt zijn in combinatie met het aantal m2 dakoppervlak. Kom je er niet uit? Vraag het onze dakdekkers!

Handleiding voor zelf leggen en videonautuur

Hoe leg ik een strak waterdicht EPDM dak? De oplossing voor een strak waterdicht EPDM dak!

Hoeveel EPDM folie heeft u nodig? Haal de spanning uit je opgevouwde EPDM folie door zo ca. Het aanbrengen van kim- en randfixatie is noodzakelijk en biedt o.a. Breng de epdm folie tot 20 cm terug in het dakvlak. Opnieuw even de lijm laten uitdampen en breng beide delen met elkaar in contact en druk ze aan met een aandrukrol. Het teveel aan epdm folie wordt in een punt naar binnen gevouwen. Deze vouw wordt met contactlijm vastgelijmd en afgesealed met Epdm kit. De onderuitloop moet ten minste 10 mm verdiept worden aangebracht (afschot).

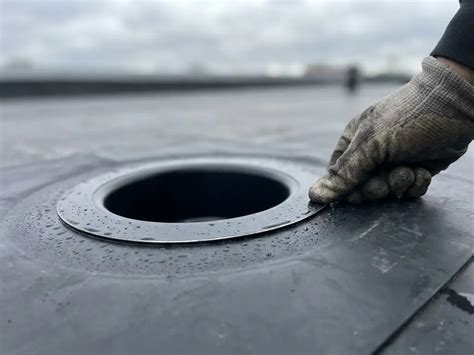

Een EPDM stadsuitloop zorgt ervoor dat regenwater efficiënt van het dak wordt afgevoerd en voorkomt dat water langdurig op het dak blijft staan. Een hemelwaterafvoer (HWA), ook wel stadsuitloop genoemd, vormt de verbinding tussen het platte dak en de regenpijp. Een EPDM hemelwaterafvoer is speciaal ontworpen voor toepassing in combinatie met EPDM dakbedekking. Door de geïntegreerde EPDM slabbe ontstaat een 100% waterdichte aansluiting op het dakmembraan.

Bij het kiezen van een hemelwaterafvoer is de juiste diameter van cruciaal belang. Deze wordt bepaald door het totale dakoppervlak. Tip: Hoe groter het dakoppervlak, hoe meer hemelwater er moet worden afgevoerd. Om de verwerking nog eenvoudiger te maken, zijn er nu ook zelfklevende EPDM hemelwaterafvoeren beschikbaar. Snijd een deel van de overtollige EPDM folie weg. Plaats de EPDM stadsuitloop in de opening. Breng rondom de buitenranden van de slabbe nog een extra rille kit aan en rol dit nogmaals aan. Let op: Kiest u voor de nieuwe zelfklevende CoverPRO HWA? Dan vervallen de stappen met de kit.

Wilt u direct aan de slag met de afwatering van uw platte dak? In deze videoreeks laten we stap voor stap zien hoe je eenvoudig een standaard EPDM dak aanlegt. Of je nu een kleine uitbouw, schuur of overkapping wilt voorzien van een waterdichte dakbedekking: met deze handleidingen ga je goed voorbereid aan de slag.

In deze geanimeerde video’s laten we zien hoe je op de juiste manier EPDM naadverbinding maakt met EPDM Covertape en Splice Tape, en het waterdicht inwerken van prefab QS dakdoorvoer met zelfklevende EPDM flap. Ook worden EPDM reparatiesets en onderafvoer geïntroduceerd.
