Werking en toepassing van flowmeters op vloerverwarmingsverdelers

Vloerverwarming is een van de meest comfortabele en energiezuinige manieren om je huis te verwarmen. Maar wist je dat een goed ingeregeld systeem essentieel is om optimaal rendement te behalen? Wanneer vloerverwarming niet goed is ingeregeld, kunnen sommige ruimtes te warm worden, terwijl andere juist koud blijven. Gelukkig kun je dit eenvoudig oplossen door het systeem correct af te stellen met flowmeters.

Wat is een flowmeter en hoe werkt deze?

Een flowmeter, ook wel debietmeter genoemd, is een doorstroommeter die zich op de verdeler van je vloerverwarming bevindt. Het waterdebiet wordt gemeten op basis van het principe waarbij een stromingsbreker zich verplaatst in een meetbuis. De positie van de stromingsbreker in de meetbuis hangt af van het waterdebiet en de spanning van de veer. De stromingsbreker is via een lange stang verbonden met een indicator. De schaalverdeling op de indicator maakt het eenvoudig om het debiet nauwkeurig af te lezen.

Met de rode stelknop kan de openingssectie van de klep worden aangepast. Hierdoor kan het gewenste waterdebiet eenvoudig worden ingesteld of volledig worden afgesloten. Memory-stopfunctie: Nadat het juiste waterdebiet is ingesteld met de rode knop, verwijder je de rode knop en draai je de rode memory-stopring tegen de klok in naar beneden. Plaats vervolgens de rode knop terug op de flowmeter. Dit voorkomt dat de flowmeter verder wordt opengedraaid dan de vooringestelde stand, terwijl hij nog steeds kan worden afgesloten.

Waarom is inregelen met flowmeters belangrijk?

• Zorgt voor een gelijkmatige warmteverdeling: sommige ruimtes worden anders warmer dan andere.
• Vermindert energieverbruik: onnodig hoge stookkosten door inefficiënte verwarming worden tegengegaan.
• Versnelt en verbetert opwarming: correcte doorstroming bevordert warmtespreiding.
• Verlaagt slijtage: een gebalanceerd systeem belast pomp en leidingen minder.

Flowmeters zijn belangrijk omdat ze helpen bij het nauwkeurig instellen van de waterstroom naar verschillende circuits in je vloerverwarmingssysteem. Dit zorgt ervoor dat elke kamer de juiste hoeveelheid warmte krijgt, wat leidt tot een efficiënter energieverbruik en meer comfort.

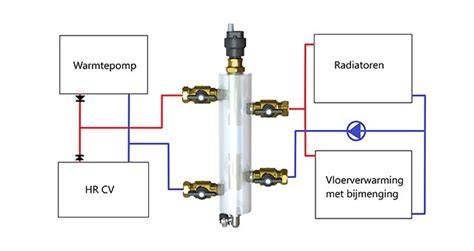

Praktische toepassing: waar monteer je flowmeters op de verdeler?

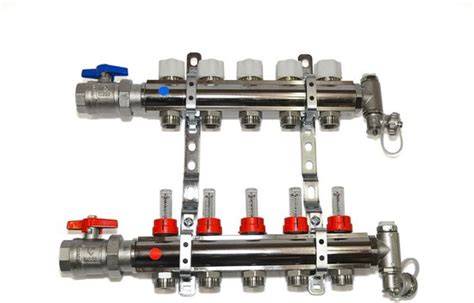

Op de retourbalk van de verdeler zitten vaak al afsluiters. De flowmeters worden normaliter onder deze afsluiters gemonteerd. Op de foto van een typische verdeler is te zien dat de retour naar de CV links op de bovenste balk zit, de aanvoer zit rechts daar waar de thermostaatkraan zit. Zodra de pomp draait wordt het aanvoerwater naar de onderste balk verpompt, daar waar ook de maximale thermostaat zit ter bescherming van je vloer (uitschakelen pomp bij te hoge temperatuur).

Mensen maken zich wel eens zorgen over een opeenstapeling van koppeling op koppeling en de deugdelijkheid daarvan. Toch worden deze flowmeters (1-4 l/min, 3/4") bij meerdere leveranciers van vloerverwarming specifiek aangeboden voor montage op retouren van verdelers. Als je vloergroepen hebt die elk een gelijke lengte hebben en niet verdeeld zijn over meerdere vertrekken kun je met 1 flowmeter af. Flowmeters zijn enkel interessant als je meerdere vertrekken verwarmt en de groepen een verschillende lengte en/of diameter hebben.

Afsluiters versus inregelventielen

Op sommige verdelers zitten alleen afsluiters; deze hebben maar een kleine schaal om op te regelen. Beter is het om inregelventielen te plaatsen: dat heeft meer zin dan uitsluitend flowmeters. Met inregelventielen kun je nauwkeuriger afregelen en je kunt ook een groep volledig afsluiten bij bijvoorbeeld een lek. Als er geen inregelventielen zijn, moet je die eerst maar eens plaatsen. Dat heeft meer zin dan de flowmeters.

Hoe meet en regel je praktisch met flowmeters?

1. Controleer de basisinstellingen: zorg dat de pomp werkt en het systeem gevuld is met water. Controleer of alle groepen openstaan op de verdeler. Zet de thermostaat op een constante temperatuur van ongeveer 21°C voor stabiele meting.
2. Meet de temperatuur per ruimte: gebruik een digitale thermometer om de vloertemperatuur in elke ruimte te meten. Noteer de verschillen en bepaal waar er te veel of te weinig warmte is.
3. Stel de juiste doorstroming in per groep: kijk op de flowmeters en noteer de doorstroming per groep. Draai aan het instelwiel van de flowmeter om de doorstroming hoger of lager te zetten. Te koude ruimte? Verhoog de doorstroming. Te warme ruimte? Verlaag de doorstroming.
4. Gebruik flowmeters en thermometers samen: de enige correcte wijze van inregelen is met een thermometer. Een thermometer zoals op sommige verdelers zit heeft al gauw een maximale afwijking van 5%.
5. Ontlucht het systeem: luchtbellen kunnen een verkeerde weergave geven, het ontluchten van vloerverwarming kan hierbij helpen.
6. Neem voldoende tijd: direct resultaat verwachten kan misleidend zijn; laat het systeem stabiliseren voor definitieve aanpassingen.

Inregelen zou in principe nu kinderspel moeten zijn: je zet alle ventielen open en meet het maximale aantal liters per uur wat over de verdeler loopt en je meet het aantal liters per uur in de afzonderlijke slangen (door de ventielen afzonderlijk even dicht te draaien). De kortste slangen worden het gemakkelijkste warm, de langste slangen minder goed. Korte slangen knijp je dan en de langste slangen geeft je de meeste flow mee.

Nauwkeurigheid, toleranties en praktische bevindingen

Flowmeters hebben tolerantie: onderlinge meters wijken ook af. Met 2 meters is de maximale afwijking 10% op de volle schaal. De schaal van 1-4 l/min voldoet in veel situaties; zo is in een praktijkvoorbeeld elke groep zodanig ingeregeld dat er circa 3,5 l/min doorheen stroomt op stand II van de pomp.

Op beurzen zijn ook verdelers met digitaal uitleesbare flow- en temperatuurmeters te zien, soms in liters per uur in plaats van liters per minuut. Deze zou nauwkeuriger inregelen mogelijk maken. Er zijn ook systemen met elektronisch geregelde vloerverwarming in ontwikkeling en testing, die inregelen verder kunnen vereenvoudigen.

Wanneer zijn flowmeters echt zinvol?

• Als meerdere vertrekken verwarmd worden en groepen een verschillende lengte of diameter hebben.
• Als je nauwkeurige debietregeling per groep wilt om energieverbruik te minimaliseren.
• Als je individuele afstelling en monitoring van groepen belangrijk vindt, bijvoorbeeld bij renovatie of maatwerkinstallaties.

Onderhoud en problemen

Soms kunnen er problemen optreden met flowmeters, zoals wanneer een flowmeter niet werkt of vastzit. Controleer of er geen vuil of kalkaanslag aanwezig is die de werking belemmert. Het schoonmaken van de flowmeter kan vaak helpen. Het kan nodig zijn om een flowmeter te vervangen als deze niet meer goed functioneert of beschadigd is geraakt. Tekenen dat vervanging nodig kan zijn, zijn lekkages, onjuiste metingen of een vastzittende meter die niet meer kan worden afgesteld.

Een RVS vloerverwarming verdeler biedt voordelen: RVS is duurzaam, corrosiebestendig en heeft een lange levensduur, waardoor het ideaal is voor gebruik in verwarmingssystemen.

Praktische tips en aanbevelingen

• Monteer flowmeters normaal gesproken op de retourbalk van de verdeler, vaak onder de afsluiters.
• Overweeg inregelventielen als aanvulling of vervanging van alleen afsluiters voor betere regelbaarheid.
• Gebruik thermometers samen met flowmeters: temperatuur meten is cruciaal voor correcte inregeling.
• Ontlucht het systeem regelmatig voor betrouwbare metingen.
• Als je groepen gelijk en in één vertrek hebt, zijn individuele flowmeters minder noodzakelijk.
• Kies indien mogelijk voor verdelers met digitale uitlezing of elektronisch geregelde oplossingen voor precieze inregeling.

Flowmeters spelen een cruciale rol bij het optimaal functioneren van een vloerverwarmingssysteem. Door aandacht te besteden aan het juiste gebruik, onderhoud en eventuele vervanging ervan, kun je genieten van optimaal comfort en energiebesparing in huis.
