De fundering is de basis voor iedere constructie. Zonder een sterke fundering bestaat de kans op allerlei funderingsproblemen, zoals verzakking en schade aan muren en vloeren. Funderingstechniek is een verzamelnaam voor de verschillende manieren om alle verschillende soorten fundering aan te brengen. Een breed begrip dus. Er zijn veel verschillende soorten funderingen, zo heb je fundering op staal, fundering op palen, strokenfundering, puttenfundering en fundering met een zwevende bodemplaat.

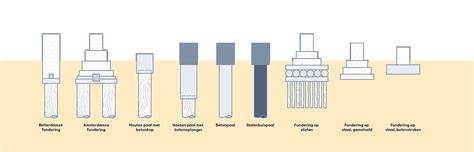

Overzicht van funderingstypes en wanneer palen worden toegepast
In Nederland worden vooral fundering op staal en fundering op palen toegepast. Bij bouwwerkzaamheden in het westen van Nederland wordt in principe altijd gebruik gemaakt van palen. In het oosten van Nederland wordt fundering op staal vaak gebruikt, hier bestaat de grond op, of vlak onder het oppervlak uit een zandlaag. Een fundering op palen wordt toegepast als de draagkrachtige bodem diep ligt of wanneer de ondergrond verslechterd is. De palen slaan het gewicht van het gebouw door naar diepere, steviger lagen en voorkomen zo vervorming en verzakkingen.
Houten palen vind je veel terug in oudere gebouwen en heien met hout bestaat al sinds de veertiende eeuw. Prefab betonpalen zijn het populairst; deze lange gladde betonpalen zijn erg sterk en worden ook geplaatst met heitechniek. Stalen buispalen zijn uitermate geschikt voor locaties waar grote heimachines niet bij kunnen komen door hoogte, gewicht of ruimtebeperkingen, en zijn ook geschikt voor inpandig heiwerk. Schroefpalen kunnen trillingen volledig elimineren, bijvoorbeeld bij het plaatsen van nieuwe funderingen in oud Amsterdam. DPA-schroefpalen verdrijven de grond en halen geen grond naar boven. Schroefinjectiepalen vormen een holle metalen buis die de grond wordt ingeschroefd met een schroefkop in plaats van geheid.
Waarom palen belangrijk zijn onder zwaardere belastingen of diepe grondlagen
- Een fundering op palen heeft als belangrijkste voordeel dat de palen diepe lagen kunnen bereiken, waardoor verzakkingsrisico’s aanzienlijk afnemen.
- De keuze voor palen hangt samen met de ondergrond: klei- of veenbodems en/groepen met inklinking vragen vaak om paalfunderingen.
- Een fundering op palen zorgt voor meer stevigheid en voorkomt scheuren in muren doordat verzakkingen beter worden opgevangen.
Fundering op staal vs. fundering op palen: kernverschillen
Funderen op staal houdt in dat wanden of muren op een draagkrachtige zandlaag rusten, vaak via stroken, poeren of een platenfundering. De onderliggende grond moet daartoe geschikt zijn; meestal is dit een zandlaag. Bij deze methode ontstaan doorgaans goedkopere en snellere constructies, vooral voor kleinere gebouwen, maar ze vereisen een stevige, vlakke ondergrond en kunnen minder geschikt zijn wanneer de draagkrachtige laag diep ligt of de grond zwak is.
Fundering op palen wordt toegepast wanneer de draagkrachtige bodem te diep ligt of wanneer de grondkwaliteit in westelijke delen van het land zwakker is. Palen dragen het gewicht via de palen naar diepere, draagkrachtige lagen en brengen vervolgens een funderingsbalk of een betonplaat aan. Paalfunderingen zijn vaak duurder en complexer, maar bieden aanzienlijk hogere zekerheid tegen verzakkingen in problematische bodems.
Het ontwerp en de rol van de constructeur
De constructeur maakt constructieberekeningen en tekent de draagconstructie. Een constructieberekening is handig en vaak noodzakelijk om verzakkingen of scheuren te voorkomen en dient als handleiding voor de aannemer. Voor een fundering is het essentieel om de juiste gegevens te hebben: originele tekeningen van de woning, grondgegevens uit het sonderingsonderzoek en tekeningen van de gewenste situatie. Constructietekeningen tonen maatvoering, plaatsen van elementen en eventuele wapening of isolatielagen.
De bouw kan vergunningplichtig zijn. Een Omgevingsvergunning en een funderingsplan (constructieberekening en constructietekening) maken vaak deel uit van de aanvraag. Ook als er vergunningsvrij gebouwd mag worden, gelden regels zoals het Besluit bouwwerken leefomgeving (Bbl) die aan veiligheid en bruikbaarheid stellen. Een goede fundering vereist een goede samenwerking tussen hoofdconstructeur, geotechnisch adviseur en prefab-funderingsfabrikant; dit optimaliseert zowel veiligheid als kosten.
Geotechnisch onderzoek en sondering
De basis van elke fundering zijn de bouwtekening van de gehele constructie en het verslag van het geotechnisch bodemonderzoek. Het geotechnisch onderzoek bepaalt de wijze van krachtsafdracht naar de draagkrachtige ondergrond en of een fundering op staal volstaat of dat heien nodig is, of een combinatie van methoden. Een sondering bepaalt hoe diep de zandlaag ligt en wat de draagkracht van de ondergrond is, belangrijk voor de keuze tussen staalstroken of palen.
Voorbeelden van kenmerken en bouwpraktische details
Het neerzetten van een sterke fundering is de basis voor elk succesvol bouwproject. Met compacte heimachines kunnen palen geplaatst worden op krappe plekken en in bestaande gebouwen; deze machines hebben bijvoorbeeld een doorrijhoogte van 1,70 meter en een doorrijbreedte van 72 centimeter. De afweging tussen palen en staal hangt af van de locatie, de bodem en de gewenste zekerheid tegen zetting. Voor de meeste bouwwerken wordt alsnog aangeraden om paalfunderingen te overwegen, zelfs als een zandlaag op minder dan 3 meter diepte ligt, omdat dit de constructie aanzienlijk veiliger maakt.
De verschillende soorten palen en hun kenmerken
- Houten palen: vaak in oudere gebouwen; heien met hout gaat terug naar de veertiende eeuw.
- Geheide betonnen palen: geprefabriceerde palen die in de grond worden geheid of geboord.
- Stalenbuispalen: geschikt voor locaties met beperkte ruimte of beperkte hoogtes; ook voor inpandig heiwerk.
- Schroefpalen: werken trillingsarm en kunnen snel worden geplaatst; DPA-schroefpalen verdringen de grond in plaats van heien.
- Schroefinjectiepalen: holen buis in de grond ingeboord; beton loopt terug terwijl de buis draait.
Beton en bekisting in fundering op palen
Beton is een mengsel van cement, zand, grind en water. De verhoudingen 1-2-3 (cement-zand-grind) vormen de basis; het mengsel wordt met een betonmolen bereid en vervolgens in bekisting gegoten. Bekisting kan houten vormen zijn of betonelementen zoals betonplex of EPS-elementen, die isolerende eigenschappen kunnen combineren met draagkracht. Wapening maakt gewapend beton mogelijk en moet worden geplaatst met voldoende dekking boven de wapening (betondekking).
Wanneer een aanbouw of klein bouwwerk wordt geplaatst, kan een andere funderingstechniek noodzakelijk zijn dan bij nieuwbouw of grotere panden. Voor een garage of overige utiliteitsbouw gelden specifieke dieptes aan hoek- en randfunderingen, en dilatatie kan helpen verzakkingen op te vangen bij zware verwarmings- of vorstperikelen.
Praktische overwegingen: aanlegruimte, kosten en planning
Bij de aanleg van een fundering moet rekening gehouden worden met de beschikbare werkruimte, de doorrijhoogte en de obstakels in de bodem. De kosten per paal variëren, doorgaans tussen enkele honderden euro’s, afhankelijk van lengte en materiaal, en de totale prijs hangt af van diepte, type paal en de benodigde wapening. In veel gevallen biedt palenfundering meer veiligheid bij scheefstaande bodems en is het, ondanks hogere kosten, een verstandige investering voor langdurige stabiliteit.
Het proces van het ontwerpen van een fundering is een samenwerking tussen de hoofdconstructeur, geotechnisch adviseur en prefab-funderingsfabrikant. Door 3D-modellen en BIM toenemend in gebruik, kunnen seriegrootte en productieteefficiëntie worden geoptimaliseerd. Dit leidt tot kostenbesparing en betere afstemming tussen bovenbouw en fundering.
Technische samenvatting: wat te controleren bij een paalfundering?
- Zorg voor een voldoende diep draagvermogen van de palen ten opzichte van de draagkrachtige laag.
- Controleer of de wapening correct is geplaatst en goed gedekt is door beton.
- Zorg voor een juiste paalstek (verbinding tussen paal en vloer) en de afstemming met de balken.
- Plan voor eventuele aanpassingen bij bestaande funderingen bij het toevoegen van aanbouwen of verdiepingen.
- Voer altijd een constructieberekening uit, inclusief randvoorwaarden en belastingen, voordat funderingswerkzaamheden starten.
Grondonderzoek sonderen en boren
Praktische voorbeeldsituaties
Voor een woning in klei- of veenbodems in West-Nederland is een paalfundering vaak de veiligste optie vanwege inklinking en verzakkingsrisico’s. Voor kleinere aanbouwen of schuurtjes in gebieden met een stevige zandlaag kan fundering op staal volstaan, mits de zandlaag zich binnen circa 3 meter onder het maaiveld bevindt. Bij een kelder wordt vaak een volledige onderkeldering of een zwevende bodemplaat toegepast, afhankelijk van de oorspronkelijke bouw en ruimte.
Het testen van de draagkracht en het bepalen van de juiste diepte van de zandlaag gebeurt met sonderingen en geotechnisch onderzoek. Het is van belang om de grondlaag en de vochtigeheid van de bodem in ogenschouw te nemen, omdat deze factoren de keuze voor paalfundering, strokenfundering of een plaatfundering bepalen. Dilatatieprofielen kunnen verzakkingen opvangen en zijn vooral effectief bij meerdere bouwfasen en uitbreidingen.
