Grind als funderingsmateriaal: een slimme zet, zeker voor minder zwaar belaste toepassingen. Want hier draait het om stabiliteit, om waterdoorlaatbaarheid, en dat alles tegen een vaak gunstige prijs. Je brengt het aan, trilt het stevig aan, en klaar is Kees - nou ja, bijna dan. Die waterdoorlatendheid is cruciaal; het voorkomt opvriezen, waterophoping, dus geen verzakkingen van je pas aangelegde terras of tuinpad. Maar pas op, voor een oprit die dagelijks zware auto's moet dragen? Dan is alleen grind niet voldoende; denk aan een serieus pakket gebroken puin eronder, of de extra stabiliteit van grindplaten.
Het aanleggen van een grindfundering volgt een gevestigd patroon. Eerst bereidt men de ondergrond zorgvuldig voor, want een degelijke basis is het halve werk. Dit betekent doorgaans egaliseren van het terrein, het wegnemen van ongewenste vegetatie of losse aardlagen. Pas dan is de ondergrond klaar voor het eigenlijke grind. Vervolgens wordt het grindmateriaal egaal over het voorbereide oppervlak verspreid; de exacte dikte van deze laag varieert uiteraard met het specifieke gebruiksdoel en de verwachte belasting. Vaak gebeurt dit in verschillende fases, elke laag krijgt dan de benodigde aandacht. De cruciale stap die hierop volgt is het verdichten. Door mechanische bewerking wordt het grindpakket tot een solide en compacte massa samengeperst. Dit proces optimaliseert de interne wrijving van het grind en daarmee zijn draagvermogen. Zonder adequate verdichting blijft het een losse hoop, instabiel en ongeschikt als fundering.
Een grindfundering is zelden een monolithisch concept; de invulling ervan fluctueert aanzienlijk met de beoogde belasting en functionele eisen. De meest rechttoe-rechtaan variant, een zuiver grindbed, zien we veelal onder paden, terrassen, of als lichte ondergrond voor tuinhuizen. Het principe is eenvoudig: verdicht grind, punt uit. Stabiliteit is hier voldoende voor voetgangersverkeer of incidentele lichte belasting, de waterdoorlaatbaarheid blijft primair. Waar de eisen echter oplopen, zoals bij opritten of parkeerplaatsen voor personenwagens, volstaat dit pure grindbed vaak niet meer als dé dragende fundering. Dan schuift de grindfundering meer in de rol van een drainerende tussenlaag of een stabiliserende toplaag. De échte fundering? Die bestaat dan uit een robuustere laag eronder, bijvoorbeeld van gebroken puin of een gestabiliseerd zandcementpakket. Het grind daarbovenop? Dat fungeert dan als esthetische afwerking, of als filterende, waterdoorlatende bedekking, niet als de primaire lastoverdrager naar de ondergrond. Een cruciaal onderscheid: de grindlaag draagt wel bij, maar vormt niet langer het complete funderingssysteem.
Dan zijn er nog de grindplaten, ook wel grindmatten genoemd. Deze vormen geen variant van het grind zelf, maar transformeren de functionele eigenschappen van een grindfundering drastisch. Door het grind in cellen te fixeren, voorkom je spoorvorming, spreid je de druk veel effectiever en blijft het grind veel beter op zijn plek. De constructie wordt daardoor aanzienlijk stabieler en berijdbaarder, zelfs voor zwaardere voertuigen. Het is een stabilisatiesysteem dat een 'normale' grindfundering naar een hoger plan tilt, met name voor plekken waar veel verkeer komt, maar men wel de esthetiek van grind wil behouden. Een kwestie van functionaliteit maximaliseren, in feite.

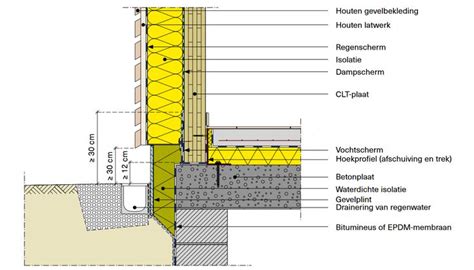

Soms hoor je de term 'grindbed' gebruikt als synoniem voor grindfundering. Hoewel de materialen identiek zijn, kan een grindbed ook puur een drainerende functie hebben, zonder direct bedoeld te zijn om constructieve lasten te dragen. Denk aan een grindbed rondom een huis om opspattend water tegen te gaan. Hoe ziet een grindfundering eruit in de praktijk? Denk aan die strakke, waterdoorlatende ondergrond onder uw terras; grote kans dat hier een zorgvuldig aangelegde grindfundering de basis vormt. Specifiek, een laag van ongeveer 10 tot 15 centimeter grof, goed verdicht grind, direct op de geëgaliseerde en stabiele ondergrond. Dit voorkomt dat uw tegels gaan 'wiebelen' of verzakken na een stevige regenbui of tijdens een vorstperiode.
Voor de oprit, waar een personenauto dagelijks overheen rijdt, volstaat een pure grindfundering alleen doorgaans niet. Hier spreken we eerder van een gelaagde opbouw. Vaak begint men met een robuustere fundering van bijvoorbeeld 20-30 centimeter gebroken puin, daar bovenop volgt dan een dunnere laag grind, zo'n 5-10 centimeter, eventueel gestabiliseerd met speciale grindplaten. Deze constructie verdeelt de wiellasten effectief en houdt de oprit strak en spoorvrij, zelfs bij frequent gebruik. Heeft u een tuinhuisje of een kleine berging in gedachten? Zeker op een dragende ondergrond biedt een grindfundering dan een uitermate praktische en voordelige oplossing. Een vorstvrije laag van circa 20 centimeter verdicht grind, onder de houten balken of de betonnen vloerplaten, zorgt voor een stabiele, drainerende basis die de levensduur van de constructie aanzienlijk verlengt.
Voor grindfunderingen, vaak toegepast onder lichtere constructies, zijn specifieke artikelen in de wetgeving zelden voorschrijvend van aard. Toch zijn de fundamentele eisen die voortvloeien uit bijvoorbeeld de Omgevingswet, met daaronder het Besluit bouwwerken leefomgeving (BBL), onverminderd van belang. Hoewel een grindfundering doorgaans geen dragende functie heeft zoals bij zwaardere bouwconstructies, moet de onderlaag wel voldoende stabiliteit bieden om verzakking of scheurvorming in de daarop liggende bestrating of constructie te voorkomen. Dat valt direct onder de algemene zorgplicht voor een veilige leefomgeving die de wet stelt. Daarbij speelt de waterdoorlatendheid van grind een cruciale rol. Het vermijden van wateroverlast, maar ook het bevorderen van de infiltratie van regenwater, zijn thema's die zowel op rijksniveau als lokaal door het Omgevingsplan worden gestimuleerd. De uitvoering van een grindfundering dient dan ook te geschieden volgens erkende bouwmethoden, waarbij de deugdelijkheid van het materiaal en de verdichting essentieel zijn voor een duurzaam resultaat dat voldoet aan de functionele eisen.
De principes achter een grindfundering zijn zo oud als de weg naar Rome, letterlijk. Al ver voor onze jaartelling ontdekten vroege beschavingen de voordelen van het aanleggen van wegen, paden en basisconstructies op een laag van grof, los materiaal. Door de eeuwen heen is de toepassing van grind als funderingsmateriaal nooit verdwenen. Wat wel veranderde, was het begrip van de onderliggende mechanica. Vanaf de Industriële Revolutie, met de opkomst van de moderne civiele techniek, begon men de eigenschappen van grind - zoals korrelgrootte, verdichtingsgraad en interne wrijving - systematisch te bestuderen. Mechanische verdichting, bijvoorbeeld, is een relatief recente ontwikkeling die de effectiviteit van grindfunderingen aanzienlijk heeft verbeterd, waardoor een veel hogere stabiliteit en draagkracht bereikt kon worden dan met enkel handmatige methoden. Deze evolutie heeft de grindfundering getransformeerd van een simpele, alledaagse praktijk naar een doordachte, berekende constructie. De basisgedachte bleef dezelfde: een stabiele, drainerende onderlaag. Eerst wordt de ondergrond voorbereid door te egaliseren en ongewenste vegetatie te verwijderen.
6.2 Fundatiestabilisering met expansieharsen
Grondstabilisatie door middel van injecties met expansieharsen is een methode om de draagkracht van een fundering op staal en de stijfheid van de ondergrond te vergroten, waardoor de zakking van een fundering op staal kan worden tegengegaan. In de bodemlagen wordt op verschillende dieptes een tweecomponenten expansiehars geïnjecteerd die direct na de injectie in de ondergrond reageert en krachtig uitzet, zie figuur 6-1 en figuur 6-2. Het volume van de geïnjecteerde hars neemt zo sterk toe dat de ter plaatse aanwezige grond wordt verdrongen en de bodem zelfs opensplijt. Deze vrijgekomen ruimten worden geheel gevuld met de geëxpandeerde hars. Daardoor wordt, bij voldoende injectiepunten, het grondmassief rondom de injectiepunten opgetild, inclusief de zich daarin bevindende fundering. Door het aantal injectiepunten en de hoeveelheid te injecteren hars zorgvuldig te kiezen zijn hoogtecorrecties in de constructie goed mogelijk. Het injecteren van de expansiehars vergroot de draagkracht van funderingen door de bodem onder de funderingen op te spannen. Door het verdringen van de grond neemt ook het poriënvolume in de grond af en nemen de sterkte en de stijfheid toe.
Toepassingsgebied: De methode wordt toegepast om funderingen van scheef gezakte panden te ondersteunen, hoogtecorrecties uit te voeren (recht zetten) of om verzakte vloeren weer op niveau te brengen. Onvoldoende draagkrachtige bodemlagen worden met de injectietechniek verstevigd. Ook onder funderingsplaten en machinefundamenten kan de stijfheid en draagkracht worden vergroot door het massief onder funderingen op te spannen. Ook de gevolgen van het wegspoelen van zand onder fundaties kunnen met de injectiemethode teniet worden gedaan, evenals verzakkingen veroorzaakt door trillingen, ontgravingen of overbelasting van de bodem.
Injectielansen: Via injectielansen wordt de expansiehars in vloeibare vorm in de ondergrond geïnjecteerd. Daartoe worden direct naast de buitenmuur op de gewenste locaties met behulp van boormachines kleine gaten aangebracht. Tijdens het injecteren wordt de lans langzaam teruggetrokken met een trekapparaat. Door de krachtig opzwellende hars worden de grondlagen op verschillende dieptes opgespannen. Verharding: Vrijwel direct na het injecteren verhardt de expansiehars in de ondergrond. Na ongeveer 45 minuten is de expansiehars voor circa 75% verhard. Na ongeveer 1 dag heeft de expansiehars een gemiddelde druksterkte van 0,5 tot 1,5 N/mm². De expansiedruk kan maximaal 5000 kPa bedragen. Milieuhygiënische aspecten: Deze harsen vallen buiten het Besluit Bodemkwaliteit en zijn uitvoerig getest op veiligheid voor milieu en drinkwater.
Systeembeperkingen en ontwerp: De techniek is geschikt voor zand, silt, leem en overgeconsolideerde klei, maar minder in slappe klei of veen. Dieptebereik tot circa 6 m. Voor diepere problematiek zijn andere methoden vereist. Voorafgaand aan ontwerp wordt bodemonderzoek uitgevoerd met sonderingen tot 10 m diepte en een boorstaat van ten minste 4 m onder de onderkant van het te injecteren massief. Bouwplaatsinrichting: De injectie kan plaatsvinden zonder vrij gegraven fundering; nolpunt is referentiepunt voor monitoring. De injectievloeistof wordt via slangen en injectielansen in de grond gebracht. De methode kan in één tot twee werkdagen worden uitgevoerd en is vrijwel trillingsvrij en geruisarm.
Voor- en nadelen voor de eigenaar: Het grootste voordeel is dat het pand in gebruik kan blijven tijdens de uitvoering; overlast en aantasting van woongenot zijn minimaal. Verdiepingen of ingrepen in vloeren zijn meestal niet nodig. Garantie: expansieharsen gaan volgens verschillende onderzoeken minimaal 30 jaar mee; de wettelijke garantietermijn voor de uitvoering kan 5 jaar zijn, afhankelijk van bodemonderzoek. De kosten en omvang hangen af van de mate van verzakking en de diepte van injectiepunten. Soil-ID en Grindkernen.nl bieden daarop gerichte oplossingen met trillingvrije en milieuvriendelijke methoden, waaronder grindkernenverdichting en gronddiagnose voor funderingsherstel.
Technieken en toepassingen door partijen: Grindkernen.nl biedt duurzame oplossingen voor grondverbetering met grindkolommen van gecertificeerd, gerecycled betongranulaat, waarbij de methode snel en trillingsvrij is. Soil-ID richt zich op funderingsstabilisering door bodemondersteuning, injectie van grindkernen en stabilisatie van de ondergrond. Freesmij specialiseert in stabilisatie van wegen en terreinen, terwijl Bescon zich richt op bodemonderzoek, injectieprocedures en garantie- en opleveringsprocessen. Techniek en Methode benaderen funderingsvraagstukken als maatwerk met verkennend onderzoek en daadwerkelijke uitvoering A tot Z.
Kernprincipes voor een succesvolle grindfundering
- Voorbereiding van de ondergrond: egaliseren, verwijderen van ongewenste lagen en bestrating voorbereiden.
- Gelijkmatig grindbed leggen en verdichten: afhankelijk van toepassing en belasting, in meerdere fasen.
- Verdichten tot een stabiele, drainerende massa: essentieel voor draagkracht en waterafvoer.
- Toepassen van grindplaten of grindmatten waar extra stabiliteit nodig is.
- Hoogwaardige materialen en naleving van bouwregels en Omgevingswet.
- Onderhoud en monitoring na oplevering om verzakkingen tijdig te signaleren.
enak banget joged nya [event i am]
Grondstabilisatie met expansieharsen biedt een aanvullende techniek voor serieuze verzakkingen en hoogtecorrecties. Het blijft een geschikt alternatief voor minder ingrijpende gevallen, mits bodemgesteldheid dit toelaat en bodemonderzoek duidelijke aanwijzingen geeft. De combinatie van waterdoorlatendheid, stabiele draagkracht en de mogelijkheid om trillingsvrij te werk te gaan maakt grindzuilen en gerelateerde methoden een aantrekkelijke optie in hedendaags funderingsonderhoud en -verbetering.
Overzicht van belangrijke concepten en termen
- Grindfundering: dragende of drainerende laagsysteem onder paden, terrassen en lichte constructies.
- Grindplaten / grindmatten: cellen die grind vastzetten voor betere stabiliteit en minder spoorvorming.
- Grindbed vs grindfundering: verschil tussen drainerende functie en dragende functie.
- Verdichting: mechanische samendrukking die draagkracht verhoogt.
- Expansieharsen: materialen die ondergronds uitzetten om bodemsamenstelling te verbeteren.
- Injectiegrootte en diepte: bepalend voor de effectiviteit van stabilisatie.
- Waterdoorlatendheid: essentieel om opvriezen en waterophoping te voorkomen.
- Toepassingen: paden, terrassen, tuinhuisjes, opritten en parkeervoorzieningen.
