Een cv-installatie draait om een veilige en efficiënte combinatie van opwekking, leidingen en afgifte. In dit artikel brengen we stap voor stap de werking en installatie van gasrokenrookafvoer, moederhaard en aanverwante onderdelen samen, met nadruk op veiligheid, regelgeving en praktische uitvoering.
1. Opwekinstallatie
Om warmte op te wekken voor de verwarming heb je een warmteopwekker nodig. Die werkt vaak met (aard)gas of elektriciteit, zoals een cv-ketel of warmtepomp. Sommige woningen hebben geen opwekinstallatie. Dan wordt de centrale verwarming geregeld door een warmtenet of door een centrale opwekinstallatie, bijvoorbeeld in een appartementencomplex.
Lees meer over cv-installaties bij VvE's Cv-ketel of HR-ketel.
Bij de meeste woningen wordt de warmte nog opgewekt door middel van aardgas. Vaak worden deze moderne ketels niet alleen gebruikt voor de verwarming, maar ook voor het verwarmen van het water voor de douche en de kranen. De cv wordt daarom ook wel een combiketel genoemd.
Warmtepomp Tegenwoordig worden warmtepompen steeds vaker als opwekker gebruikt. Soms in combinatie met de cv. Dit wordt dan een hybride warmtepomp genoemd. En soms als zelfstandige warmtepomp. Omdat je dan alleen elektriciteit gebruikt, wordt dit ook wel een all-electric warmtepomp genoemd. De warmtepomp zorgt dan ook voor het warme water. Meestal in combinatie met een boiler, omdat de warmtepomp niet snel genoeg het tapwater kan opwarmen.
2. Leidingen
Nadat de cv of warmtepomp het water heeft opgewarmd, pompt een cv-pomp het water door de cv-leidingen naar het afgiftesysteem. Deze zogenaamde cv-pomp vind je in de buurt van je ketel, of is daarin ingebouwd. Om te zorgen dat het warme cv-water zich goed verdeeld over alle delen van het afgiftesysteem (radiatoren, convectoren en vloer- en wandverwarming) is het verstandig om deze goed in te regelen.
Lees meer over waterzijdig inregelen. Het is verstandig om je cv-installatie waterzijdig in te laten regelen. Hierdoor wordt de warmte gelijkmatig verdeeld over de radiatoren en eventuele vloerverwarming. Dit is geen eenvoudige klus voor een doe-het-zelver.
Jan Roelof Hoving, Bouwkundig Expert bij Vereniging Eigen Huis.
3. Afgiftesysteem
Het afgiftesysteem van je cv-installatie bestaat uit radiatoren, convectoren, wand- en vloerverwarming of een combinatie hiervan. De keuze in radiatoren is enorm. Van een eenvoudige radiator, designradiatoren voor in badkamers tot klassieke modellen. Convectoren zijn meestal wat lager dan radiatoren en bestaan uit een buis met daaromheen allemaal metalen ribben. De werking van radiatoren en convectoren is nagenoeg hetzelfde. Ze warmen lucht op die daardoor stijgt en zo de ruimte verwarmd. Bij vloer- en wandverwarming wordt het warme cv-water door leidingen in de vloer (of wand) gepompt. Hierdoor warmt de vloer (of wand) op en geeft deze warmte af aan de lucht in de ruimte. Wandverwarming vind je niet vaak terug in woningen.
Regeling warmte per ruimte
Met behulp van thermostaatkranen wordt per ruimte de temperatuur geregeld. De werking van een thermostaatkraan is doorgaans afhankelijk van de kamerthermostaat. De kamerthermostaat geeft een signaal aan de ketel als deze moet branden. Deze thermostaat hangt meestal in de woonkamer. Als de woonkamer op de gewenste temperatuur is en de ruimte met thermostaatkraan nog niet, dan stopt de cv-ketel met branden omdat de kamerthermostaat leidend is. Het helpt dan dus niet om de thermostaatkraan hoger te zetten, omdat er dan geen signaal naar de cv-ketel gaat dat deze moet gaan branden.
Slimme thermostaatkranen ondervangen dit probleem: elke kraan stuurt de ketel apart aan, waardoor alleen de gewenste ruimtes verwarmd worden en energiebesparing mogelijk is.
4. Regelmatig onderhoud en afstemming
Regelmatig onderhoud cv-ketel: Om het meeste uit je cv-ketel te halen en storingen te voorkomen, is het goed om je cv-ketel regelmatig te laten onderhouden. Afhankelijk van de ketel kun je dit het beste jaarlijks of tweejaarlijks laten doen. Onderhoud, reparatie en vervanging van de cv-ketel en de bijbehorende rookgasafvoer mag alleen gedaan worden door een gecertificeerde installateur. Zorg er bij radiatoren en convectoren voor dat er voldoende luchtstroming kan plaatsvinden. Plaats meubels niet tegen de radiator, maar houd altijd wat afstand. Alle verwarmingselementen moeten dusdanig worden afgesteld dat de warmte vanuit de ketel gelijkmatig wordt verdeeld. Zo verbruik je 10 tot 15% minder energie. Een goed ingestelde verwarming is ook veel comfortabeler. Alle ruimtes worden dan gelijkmatig warm. Boosters kunnen bestaan als kleine ventilatoren om de warmte sneller de ruimte in te sturen.
5. Rookgasafvoer en rookgaskanalen
Een concentrische rookgasafvoer (pijp-in-pijp) biedt extra veiligheid doordat de binnenste pijp de verbrandingsgassen naar buiten afvoert en tegelijk verse lucht aanzuigt. De materialen moeten hitte- en corrosiebestendig zijn, meestal kunststof (PP) of aluminium. Oude afvoeren moeten vervangen worden bij een nieuwe cv-ketel.
Bij een onderhoud of vervanging is de rookgasafvoer vaak zo bepalend als de ketel zelf. Een klokslag veilige afvoer voorkomt koolmonoxide-gevaar en verhoogt het rendement van de installatie. Een CO-melder in huis is aan te raden, vooral als de oorzaak niet bij de cv-ketel ligt.

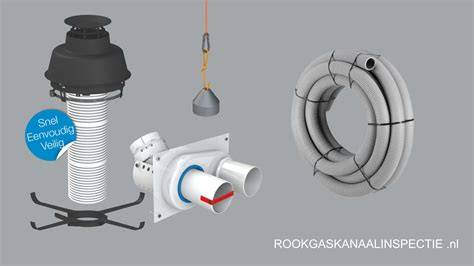

Soorten rookgasafvoeren
- Ubbink HR Dakdoorvoer: rookgassen via het dak naar buiten.
- Ubbink Geveldoorvoer: via de buitenmuur.
- RGA op CLV-systeem: collectief systeem voor appartementen.
- HR Combi doorvoer: rookgasafvoer en ventilatie in één doorvoer.
- Flexibele RGA-kanaal 1-5m en 5-9m: routes via schacht of langere trajecten.
6. Installatieproces en veiligheidsaspecten

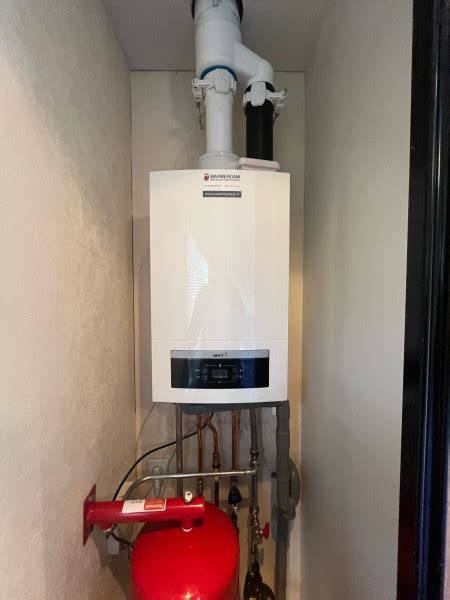

Het installeren van een cv-ketel dient vanwege uw veiligheid professioneel te worden uitgevoerd. Veilig geïnstalleerd werkt door heel Nederland. Het juiste rookgasafvoer includes het veilig afvoeren van rookgassen en het correct aanvoeren van luchttoevoer. Sinds 1 april 2023 is de Gasketelwet van kracht: alleen CO-gecertificeerde installateurs mogen werkzaamheden aan gasverbrandingstoestellen uitvoeren. Een goede installatie vereist een grondige voorbereiding, correcte gereedschappen en materialen, en een veilige demontage van de oude ketel.
Praktische stappen bij vervanging of installatie:
- Zorg dat alle bronnen uit staan, hoofdgaskraan dicht en stroom uit.
- Laat water uit systeem en ontlucht radiatoren voordat je leidingen losmaakt.
- Plaats de nieuwe ketel met waterpas en zorg voor stevige bevestiging van de montagemuur.
- Sluit rookgasafvoer volgens de route (dak of gevel) aan en controleer op lekkages.
- Maak correcte gas- en waterleidingen vast met passende fittingen en controleer met een gaslektest.
- Sluit elektra volgens het aansluitschema en controleer de werking van de ketel en thermostaat.
- Vullen, ontluchten en inbedrijfstelling: druk tussen 1,5 en 2,0 bar, en controleer op warmte- en tapwaterfunctie.
Inbedrijfstelling en nazorg
Een geslaagde inbedrijfstelling is de kroon op het werk: het systeem functioneert veilig, stil en zuinig voor de komende jaren. Houd rekening met het onderhoudsinterval van de ketel en de rookgasafvoer bij een nieuwe installatie, en laat jaarlijks tot tweejaarlijks onderhoud uitvoeren door een erkende installateur. In geval van storingen is snelle professionele hulp essentieel.
Veelgestelde vragen en praktische bemerkingen
- Wat doet een rookgasdoorvoer precies? Een rookgasdoorvoer voert rookgassen van de cv-ketel veilig af naar buiten en regelt mogelijk ook de luchttoevoer voor verbranding.
- Wanneer is een dakdoorvoer nodig? Dit hangt af van de woning en installatieroute; zowel dakdoorvoer als geveldoorvoer kunnen voorkomen.
- Kan ik zelf een rookgasdoorvoer kiezen? De uiteindelijke keuze moet altijd passen bij de woning, de route en de installatie; laat dit beoordelen door een specialist.
- Moet rookgasafvoer bij een ketelvervanging vervangen worden? In principe ja: een veilige installatie vereist vaak nieuwe rookgasafvoer bij een nieuwe ketel (meestal minimaal 5 jaar oud).
Praktische overwegingen bij vervanging en kosten
De prijs van een cv-ketel en bijbehorende onderdelen hangt af van het gewenste vermogen, of er vloerverwarming aanwezig is en waar de ketel geplaatst wordt. Bij vervanging kiezen veel mensen voor HR-ketels met hoger rendement. Bij de installatie is het verstandig om ook appendages te vervangen (inlaatcombinatie, gaskraan, vulkranen, expansievat, rookgasdoorvoer) om storingen te voorkomen.
Veiligheids- en regelgevingsoverwegingen
Vanaf 2023 geldt de Gasketelwet: alleen erkende installateurs mogen werkzaamheden aan gasverbrandingstoestellen uitvoeren. Een vakkundige demontage en een correcte montage zijn cruciaal voor veiligheid en naleving van regelgeving.
Samenvatting van cruciale onderdelen
- Opwekker: cv-ketel, warmtepomp of hybride systeem; combi-ketel levert zowel verwarming als tapwater.
- Leidingen en waterzijdige afstelling voor gelijkmatige warmteverdeling.
- Afgiftesysteem: radiatoren, convectoren, vloerverwarming; automatische regeling per ruimte.
- Rookgasafvoer: concentrisch of параллель systeem; veiligheid en juiste doorvoer zijn essentieel.
- Installatieproces: veiligheid eerst, correct aansluiten van gas/ water/ elektra, vullen en ontluchten, inbedrijfstelling.
