Stappenplan Geberit UP320 afvoer monteren: gedetailleerde gids voor correcte installatie

Een Geberit UP320 inbouwreservoir biedt een compacte en ruimtebesparende oplossing voor moderne toiletruimtes. In dit stappenplan bespreken we hoe je de afvoer monteren bij een horizontale muuruitgang met hartmaat ca. 15 cm boven de vloer, rekening houdend met een mogelijk niet-dragende gasbeton muur en de opties om hoogteverschillen en sprongbochten correct af te handelen. We richten ons op praktische werktuigen, aanbevolen methoden en veelvoorkomende valkuilen, zodat je veilig en volgens de fabrikant werkt.

Voorbereiding en diagnose van de situatie

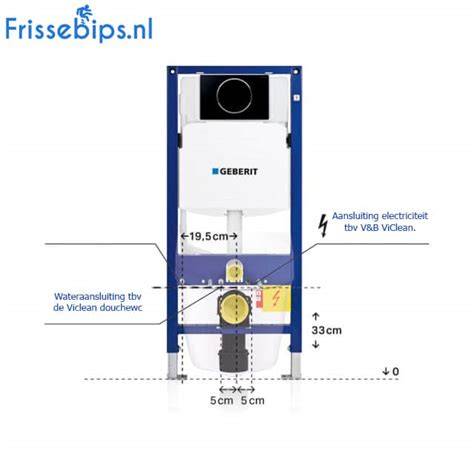

De wand achter de wc is vermoedelijk een niet dragende muur van gasbeton blokken. Als je het ventilatierooster verwijdert, bekijk je mogelijk net onder de ventilatiebuis. De hartmaat ligt rond 20-23 cm boven de vloer en kan per model verschillen. De afvoer in de badkamer komt horizontaal uit de muur, en de hartmaat hiervan is ca. 15 cm boven de grond. Zorg voor solide draagkrachtige muur en vlakke vloer, en bepaal de positie van de inbouwframe aan de hand van de hartlijnen en hartafstand.

Belangrijke overwegingen bij sprongbochten: sprongbochten worden meestal horizontaal toegepast, maar met de juiste aanpak kun je verticale of gedraaide configuraties bereiken. We bespreken hier de mogelijkheden en geven haalbare, veilige oplossingen die door Geberit en installateurs worden geadviseerd.

Materialen en onderdelen die je nodig hebt

• Geberit UP320 inbouwreservoir met bijbehorende bedieningsplaat en bevestigingsset
• Geberit afvoeronderdelen en aansluitset voor wanduitloop
• Sprong- of bochtstukken (buiten de standaard meegeleverde 90° bochten) indien nodig
• PVC buizen en verlijmingsverbindingen passend bij de diameter (meestal 80/110 mm voor sprongen)
• Rubberen afdichtingen en manchetstukken
• PTFE tape, knelkoppelingen of schroefverbindingen volgens de handleiding
• Isolatiemat en geluidsisolatie-set indien gewenst tussen frame en wand
• Waterpas, potlood, maatband, zaag en ontbraamgereedschap
• Sipwerkmaat voor de hoogte- en hartafstandregeling

Stap-voor-stap montage van de afvoer bij Geberit UP320

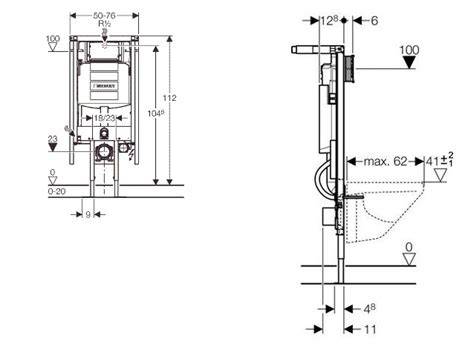

1. Controleer de positie van het frame en hartpositie. Plaats het Geberit UP320 frame op de beoogde positie tegen de muur en controleer met een waterpas of het frame verticaal staat. Houd rekening met de hartafstand van afvoer en bedieningsplaat zoals aangegeven in de montagesjabloon van het merk.
2. Bevestig het frame en maak de achterwand geschikt. Bevestig het frame volgens de handleiding en zorg voor voldoende ruimte achter het watervoorzieningsdeel. Indien de muur van gasbeton is, controleer of aanvullende verstevigingen nodig zijn en of de openingen voor afvoer en water optimaal passen.
3. Bevestig de afvoerleiding in de muur. Sluit de afvoer vanuit de muur aan op het closet. Gebruik de juiste kanten en zorg voor voldoende inschuifdiepte zonder spanning. Houd rekening met de afstand tot het closet en de uiteindelijke positie van de bedieningsplaat.
4. Bereid de sprongbocht voor als extra hoogte nodig is. Als je extra hoogte nodig hebt om de vloer hoger te maken, kun je een sprongbocht overwegen. Vaak wordt de eerste bocht van 45° bij het frame aangesloten en vervolgens een verlijmde PVC-bocht gebruikt om hoogte te compenseren. Zorg dat de sprong geen knikken oplevert en dat de binnendiameter niet overschreden wordt door de overgang.
5. Verbind het reserve- en vloerdeel met PVC en manchet. Verbind de overgang Geberit naar PVC met een sok en manchet waar nodig, zodat de overgang lekvrij is en de diameter correct blijft. Gebruik dubbelmanchet indien vereist door de gekozen bochten. Test op lekkage voordat de afdekplaten worden geplaatst.
6. Installeer de afvoer naar de muur en controleer de afstand. Snijd de afvoerbuis haaks af en ontbraam. Plaats de afdichtingen en zorg voor voldoende inschuifdiepte. Controleer of de afvoer tussen reservoir en closet binnen de toleranties van het merk past.
7. Bevestig de bedieningsplaat en test het systeem. Monteer de bedieningsplaat volgens de handleiding en voer een proefspoeling uit. Controleer op lekkages rondom de aansluiting en drukpunten.
8. Werk af met isolatie en wandafwerking. Breng de vochtbestendige platen rondom het frame aan, zet uitsparingen voor draadeinden, afvoer, wateraansluiting en bedieningspaneel. Tegel de wand volgens de montagesjabloon en monteer de isolatiemat indien nodig.

Speciale scenario's en praktische oplossingen

Verticale of gedraaide sprongbochten kunnen worden toegepast door de vormgeving zo aan te passen dat de gerelateerde bochten elkaar logisch volgen zonder knikken. Een sprong die niet meer mag zijn dan de binnendiameter van de afvoer is een richtlijn die in sommige gevallen geldt voor wastafels; bij een wc geldt dat de overgang tussen Geberit en PVC zorgvuldig moet gebeuren zodat de binnendiameter niet beperkt wordt. Direct na het closet wordt vaak aangeraden om een sprong van circa 10 cm te maken bij een horizontale aansluiting om instroom van vuil water in de sifon te voorkomen. Houd rekening met de hoogte van de vloer en de toekomstige dikte van de vloer, en pas de eerste bocht van 45° aan om voldoende zicht te hebben op de montage in het frame.

Notes en tips van de praktijk

• Geberit adviseert doorgaans een comfortabele zithoogte van circa 41-43 cm vanaf de afgewerkte vloer.
• De hartafstand van afvoer en bedieningsplaat kan per model verschillen; controleer altijd het montagesjabloon van het specifieke systeem.
• Zorg voor voldoende ruimte achter het frame; maak bij voorkeur gebruik van een flexibele oplossing die binnen het frame kan klikken en toch ruimte biedt voor correctie hoogte.
• Laat bij twijfel een professionele installateur meekijken; zeker bij niet-dragende muren en complexe sprongconfiguraties is professioneel advies cruciaal voor lekvrij en stabiel functioneren.

Overzicht van opties voor hoogte en sprongen

Als de vloer hoger komt te liggen door nieuw te leggen vloer, kun je de eerste bocht van 45° in het frame laten klikken en de rest buiten het frame met PVC verlijmen, mogelijk met een sok en manchet. Hiermee kun je circa 10 tot 12 cm extra hoogte winnen, afhankelijk van de exacte afstelling en de afstand tussen muur en closet. Een sprongbocht van 80 mm die in het frame past, kan passend zijn wanneer hij correct wordt ingeklikt zoals geadviseerd door de leverancier, maar zorg altijd dat je de overgang naar de tweede bocht niet uitrekt waardoor knikken ontstaan.

Technische specificaties en referenties

Geberit UP100 en UP320 zijn verschillende modellen met variaties in hartafstand, bedieningsplaat en frame die de installatie beïnvloeden. Raadpleeg altijd de officiële handleiding voor jouw model om de exacte afmetingen en toleranties te controleren. De content hierboven is gebaseerd op de algemene principes en praktijkervaringen met Geberit inbouwreservoir systemen, en integreert de belangrijkste stappen uit de beschikbare handleidingen en veelgestelde vragen.

Alternatieve oplossingen bij beperkte ruimte

Bij beperkte ruimte kun je overwegen een Geberit UP320 op een zelfdragend frame te gebruiken of een compactere variant zoals UP720 voor smallere ruimtes. Als je wilt uitbreiden met andere merken, biedt TECE ook inbouwreservoirs aan. Kies op basis van draagvermogen, geluidsisolatie, bedieningsplaatcompatibiliteit, en de afmetingen van afvoer en inbouwdiepte.

Samenvatting van beste werkwijzen

• Controleer hartafstand en verticale ruimte voordat je begint.
• Bevestig het frame stevig en controleer of het waterpas staat.
• Verbind de afvoer met de muur, gebruik passende bochten en zorg voor voldoende inschuifdiepte.
• Overweeg een sprongbocht met 45°-configuratie voor hoogte-aanpassingen, zonder knikken.
• Gebruik sokken en manchet waar nodig om een lekvrije overgang te garanderen.
• Test het systeem volledig vóór wandafwerking en tegelwerk.
