Een inbouw wc plaatsen geeft je toiletruimte een strakke look en maakt schoonmaken makkelijker. Met een goed frame, de juiste maatvoering en aandacht voor geluid en waterdichtheid kun je dit project prima zelf uitvoeren. Zet de watertoevoer dicht en controleer of de muur en vloer vlak en draagkrachtig zijn. Bepaal de positie van het inbouwreservoir en teken hartlijnen af met waterpas. Richt je op een zithoogte van 41-43 cm gemeten vanaf de afgewerkte vloer.
Voorbereiding en positionering van het Duofix UP320 systeem

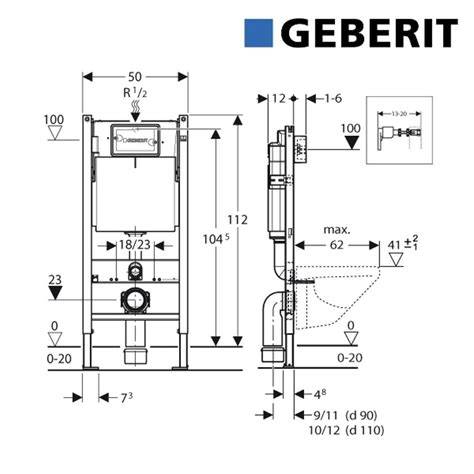

Volg altijd de montagesjabloon van het gekozen systeem: bij Geberit ligt de hartmaat van de afvoer doorgaans rond 20-23 cm boven de vloer en de bedieningsplaat rond 100-110 cm, maar dit kan per model verschillen. Nog kiezen? Boor en plaats stevige bevestigingsmiddelen passend bij jouw muurtype. Controleer ook de route van de afvoer en waterleiding: maak ruime, spanningsvrije bochten en voorkom knikken. Voor geluidscomfort plaats je tussen het later te monteren hangtoilet en de tegelwand een contactgeluidsisolatieset. Zet het frame neer en stel de poten op de gewenste zithoogte. Controleer in beide richtingen met de waterpas en corrigeer tot het frame perfect verticaal staat. Bevestig de bovenzijde met de wandankers. Bij scheve wanden kun je met verstelbare hoekbeugels finetunen tot het frame stabiel en spelingsvrij staat.
Monteer de afvoerbocht voorlopig en controleer of de lengte van de aansluitbuis tussen reservoir en closet past binnen de toleranties van het merk. Werk je met een Geberit inbouwreservoir plaatsen dan kun je direct de fabrieksinstellingen van het spoelvolume controleren. Snijd de afvoerbuis haaks af, ontbraam en plaats met de juiste rubberafdichtingen in de afvoerbocht. Zorg voor voldoende inschuifdiepte zonder spanning.
Wateraansluiting, afdichtingen en bekleding
Sluit de wateraanvoer aan met een knelkoppeling of schroefverbinding volgens de handleiding en gebruik PTFE waar voorgeschreven. Open de hoofdkraan en test op lekkage. Bekleed het frame met vochtbestendige platen volgens het montagesjabloon. Maak uitsparingen voor de draadeinden, afvoer, wateraansluiting en bedieningsplaat. Schroef de platen rondom vast en werk vlak af. Breng primer aan waar nodig en tegel de wand. Monteer de isolatiemat, zaag de aansluitbuis en manchetten op lengte en plaats het hangtoilet waterpas. Kit rondom af, monteer het bedieningspaneel en voer een proefspoeling uit.
Installatiepad voor Geberit Duofix UP320
Stap voor stap uitleg van de volledige montage van het Geberit Duofix UP320 inbouwreservoir: van het plaatsen en stellen van het frame tot het aansluiten van water en het afwerken van de wand. Uitleg van het correct plaatsen, stellen en vastzetten van het Geberit Duofix frame. Instructie voor het aansluiten van de waterleiding en het instellen van het vulsysteem in het reservoir. Bekijk hoe je via de serviceopening het spoelmechanisme bereikt, afstelt en onderhoudt.
Aansluitingen en spoeltechniek: vlotterkranen en spoelventielen
Geberit vlotterkranen en spoelventielen zorgen al tientallen jaren voor een betrouwbare werking van inbouwreservoirs. De garantie van 50 jaar op reserveonderdelen garandeert een langdurige functionaliteit. Het compacte ontwerp maakt eenvoudige demontage en installatie mogelijk, terwijl de vele instelmogelijkheden het lopende onderhoud veel eenvoudiger maken. Goede redenen voor de vlotterkranen en spoelventielen van Geberit:
- Eenvoudige installatie
- Achterwaartse compatibiliteit
- Bestand tegen vuil
- Duurzaamheid
Vlotterkraan: Geberit Type 383
De Geberit vlotterkraan type 383 biedt tal van voordelen: hij is stiller, compacter en instelbaar met een traploos waterniveau. De achterwaartse compatibiliteit maakt installatie in reservoirs van de laatste 50 jaar mogelijk. De kraan is duurzaam dankzij minder materiaalgebruik en 10% gerecycled plastic. Onderhoud is eenvoudig dankzij een reinigbaar filter.
Spoelventiel: Type 208 en Type 212
Type 208: een 8 cm spoelventiel met een doorstroombegrenzer, instelbaar spoelvolume in 5 Trappen (4,5-7,5 liter). Volledig achterwaarts compatibel met oudere reservoirs en geschikt als reserveonderdeel.
Type 212: flexibel spoelventiel voor Geberit Sigma en Omega inbouwreservoirs. Spoelvolume 4/4,5/6/7,5 liter, met spoelbegrenzer die opspatten vermindert. Geschikt voor Sigma UP300 tot 2001, Omega tot 2014 en Delta tot 2006. Instelbaar via twee schuifregelaars in vijf stappen.
Geberit Type 360 vulklep
Geberit UP320 inbouwreservoir: installatie en onderhoud
Het Geberit Duofix UP320 inbouwreservoir (bouwserie 2025) is ontworpen voor eenvoudige en duurzame sanitaire installaties. De installatiehandleidingen en montagevideo's bieden stap-voor-stap begeleiding voor de volledige montage. Het correct plaatsen, stellen en vastzetten van het frame is essentieel. Instructies voor het aansluiten van de waterleiding en het instellen van het vulsysteem zijn beschikbaar. Het bereiken, afstellen en onderhouden van het spoelmechanisme gebeurt eenvoudig via de serviceopening achter de bedieningsplaat.
Belangrijke punten voor de installatie en gebruik:
- AquaClean compatibiliteit: UP320 is voorbereid voor aansluiting op Geberit AquaClean douche-wc’s, ruimte voor elektrische en wateraansluitingen.
- Instelbaar spoelvolume: fabrieksinstelling 6/3 liter; kan aangepast worden naar 4/4,5/6/7,5 liter (grote spoeling) en 2-4 liter (kleine spoeling).
- Eenvoudige montage: gereedschapsvrije aansluitingen, verstelbare voeten en duidelijke handleidingen.
- Garantie: 10 jaar fabrieksgarantie op materiaal- en fabricagefouten.
- Compleet pakket: reservoir geleverd met wandankers, afvoerbocht, bevestigingsmateriaal en geluidsisolatieset.
- Renovatievriendelijk: uitermate geschikt voor renovatieprojecten.
Renovatie en montage in compacte ruimten
Voor renovaties is een Geberit Duofix UP320 op zelfdragend frame een veilige keuze, vaak geleverd als Plieger of Burda WC-element. Werk je in een kleine ruimte, dan is een Geberit UP720 met smalle diepte een ruimtewinner. Wil je een alternatief merk of een bestaand systeem uitbreiden? TECE inbouwreservoir plaatsen kan uiteraard ook. Let bij je keuze op inbouwdiepte, bedieningsplaat-compatibiliteit, geluidsisolatie en het draagvermogen. Richt op een zithoogte van 41-43 cm vanaf de afgewerkte vloer. De exacte afmetingen voor afvoer en bedieningsplaat staan in de montagesjabloon van het merk.
Doe je het zelf, dan betaal je vooral voor materiaal. Laat je het uitvoeren door een installateur, reken op montagekosten die per situatie variëren door leidingwerk en afwerking. Geberit adviseert doorgaans een comfortabele zithoogte van circa 41-43 cm. De hartmaten voor afvoer en bedieningsplaat kunnen per model verschillen. Bij een hangtoilet bepaalt het inbouwframe de positie. De afvoer loopt in de wand en sluit met een meegeleverde aansluitset aan op het closet. Tip: check of je een isolatiemat, bedieningsplaat en bevestigingsset passend bij jouw systeem meebestelt, zodat je in één keer door kunt werken.
Geberit Duofix: compacte voordelen en toepassingen
Geberit vlotterkranen en spoelventielen zijn al decennialang de ruggengraat van betrouwbare inbouwreservoirs. De vlotterkraan Type 383 en het spoelventiel Type 208/212 vormen een combinatie die stille, betrouwbare spoeling mogelijk maakt. De Duofix systeemwand biedt ontwerpvrijheid in droogbouw en is geschikt voor WC's, wastafels, douches en urinoirs. Het systeem is ontworpen voor eenvoudige installatie met traploos verstelbare afvoeren en gemakkelijke installatiepunten.
