Water- en stroomaansluitingen voor de wc Power & Connect box en mantelbuizen bieden veel mogelijkheden. Door de in het toilet ingebouwde elektriciteits- en wateraansluitingen kunnen innovatieve comfortfuncties eenvoudig achteraf worden geïnstalleerd, waardoor de toiletruimte wordt opgewaardeerd. Door deze aansluitingen vroegtijdig te plannen, creëert u meer flexibiliteit voor de toekomst. Bestaande aansluitingen voor elektriciteit en water besparen kosten en moeite bij het achteraf aanbrengen ervan.
Voordelen en doel van de Power & Connect Box
Een stroomaansluiting bij het toilet wordt geleverd door de Power & Connect Box en wordt een extra wateraansluiting is in alle installatiesystemen van Geberit via mantelbuizen vooraf geïnstalleerd. De Power & Connect Box maakt het mogelijk om sanitaire ruimtes achteraf aan te sluiten op Geberit Connect. De verborgen montage zorgt voor een aantrekkelijk uiterlijk en bescherming tegen vandalisme.
- Toekomstbestendigheid en eenvoudige uitbreiding
- Perfect voorbereid voor latere installatie van bijvoorbeeld een douche-wc, geurafzuiging, oriëntatielicht of barrièrevrije producten
- Eenvoudige montage dankzij scheiding van installaties en plug-and-play-aansluiting
- Kostenbesparing door minder werk bij achteraf inbouwen van comfortfuncties
Installatieprocedures en verantwoordelijkheden

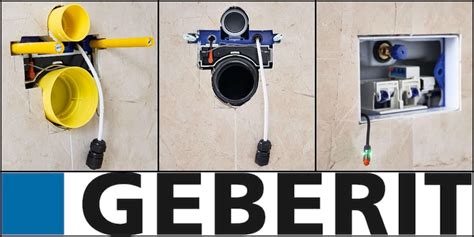

De Power & Connect Box biedt de scheiding van verschillende installaties tijdens montage, wat coördinatie tussen elektriciens en sanitairinstallateurs vergemakkelijkt. In de eerste stap installeert een sanitairinstallateur het toiletinstallatie-element (bijv. Geberit Duofix of Geberit GIS) en monteert hij de behuizing van de Power & Connect Box. In de volgende stap legt de elektricien de netkabel aan en sluit deze aan op de tussenbodem van de box. Alle andere 12V-aansluitingen worden door loodgieters uitgevoerd, met duidelijke zones voor 220V en 12V.
De voeding wordt volgens plug-and-play-principe door de loodgieter op de tussenvloer aangesloten. Er is een bouwbescherming zodat de box tijdens bouwwerkzaamheden schoon blijft. Een alternatief is montage van de tussenvloer door de elektricien na bekleding. Er is geen elektricien nodig voor de 12V-aansluitingen wanneer correct uitgevoerd.
De installateur installeert het toiletinstallatie-element en monteert de behuizing van de Power & Connect Box. De elektricien legt de stroomkabel aan en sluit de tussenvloer aan op het stroomnetwerk. Een Hirschmann-stekker maakt de aansluiting van de Geberit AquaClean douchewc mogelijk en een LED-lampje in de aansluitkabel geeft aan of de stroomvoorziening werkt. Een HS05-hygiënische spoeling kan achteraf worden ingebouwd en getoond worden aan de installateur.
Beschikbare varianten en componenten
De Power & Connect Box kan worden geïntegreerd in Geberit Duofix- en Geberit GIS-elementen voor Sigma- en Omega-inbouwreservoirs met een inbouwdiepte van 12 cm. Sommige varianten zijn al af fabriek inbegrepen. De box bestaat uit een ruwbouwset en een afwerkingsset, met verschillende onderdelen zoals de tussenvloer, lege buis voor de AquaClean-aansluiting en bouwbescherming. De Kant-en-klare of inbouwklare sets bevatten een tussenbodem met 12V-voeding en een voedingskabel. Een installatie- en afwerkingsset kan eveneens beschikbaar zijn.
Wat betreft systeemcompatibiliteit werkt de Power & Connect Box met Geberit GIS en Geberit Duofix voor Sigma- en Omega-inbouwreservoirs in combinatie met 12 cm diepe reservoirs, en met alle Geberit wc-keramiek. De connectbox blijft onzichtbaar achter het toilet bevestigd op het installatie-element, waardoor de 12V-kabel via een geïntegreerde lege buis naar de geurafzuiging kan worden geleid. In privébadkamers zorgt dit voor een opgeruimde esthetiek; in semi-openbare of openbare ruimten biedt de positionering extra vandalismebescherming.
Toekomstgerichte toepassingen en smart home
Met de Power & Connect Box kunnen elektrische aansluitingen voor het toilet en toekomstige functies zoals douche-wc, DuoFresh geurzuivering, oriëntatielicht of hygiënische spoeling achteraf makkelijk worden geïntegreerd. Daarnaast kunnen sanitaire ruimtes achteraf worden gekoppeld aan een gebouwbeheersysteem. Het Geberit Connect-platform biedt de mogelijkheid om sanitaire apparaten op een integraal en economisch manier te exploiteren en te koppelen aan Geberit Gateway voor netwerk- en besturingstoepassingen.
De duoFresh module werkt met sensoren en kan handmatig of automatisch worden ingeschakeld. Een geïntegreerde LED-lamp geeft de status van de stroomvoorziening weer en de automatische werking kan worden aangepast via de Geberit Home app. DuoFresh veroorzaakt frisse lucht direct aan de bron en voert de geuren via de wc-pot naar een koolstoffilter achter de bedieningsplaat. Een stille ventilator blaast de gefilterde lucht terug de ruimte in. Het oriëntatielicht activeert gelijktijdig met de geurzuivering.
Bij de DuoFresh-installatie kunnen de Geberit Sigma-bedieningsplaten Sigma01, Sigma10, Sigma20 en Sigma50 worden gebruikt. DuoFresh is compatibel met alle Geberit Sigma 8 en 12 cm inbouwreservoirs en kan achteraf worden geïnstalleerd zonder drang tot grote renovatie. De prijs blijft aantrekkelijk en met minimale investering kun je een stankvrij toilet realiseren.
Geberit DuoFresh: werking en onderhoud

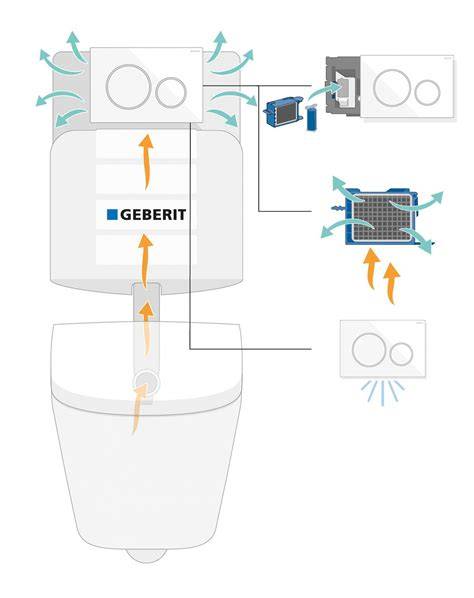

Geberit DuoFresh verwijdert nare geurtjes direct bij de bron en voert deze via de toiletschaal naar het koolstoffilter achter de bedieningsplaat. Nadat het filter de lucht gezuiverd heeft, blaast een stille ventilator frisse lucht terug de ruimte in. Het systeem kan automatisch via bewegingssensor of oriëntatielicht geactiveerd worden, en ook handmatig via een schakelaar. Het DuoFresh-sticks-systeem verfrist de spoeling en kan eenvoudig bijgevuld worden via de houder achter de bedieningsplaat.
De DuoFresh-module past op vrijwel alle Geberit Sigma 12 en 8 cm inbouwreservoirs. De DuoFresh-stick levert ongeveer 120 spoelbeurten en kan eenvoudig worden bijgevuld. De sensor kan worden aangepast via de Geberit Home app. Nieuwe stick is beschikbaar als blauw spoelwaterkleur en geeft tevens de status van vervanging aan.
- Installeer achteraf in bestaande situaties met Geberit Sigma reservoir vanaf bouwjaar 2008, mits stroomaansluiting aanwezig is.
- Combineer met Sigma01, Sigma10, Sigma20 en Sigma50 bedieningsplaten, met uitzondering van infraroodbedieningen.
- Onderhoud: vervang koolfilter jaarlijks; vervang DuoFresh-sticks wanneer de blauwe kleur afneemt.
Veelgestelde vragen en praktische tips
Waar moet de connectbox geplaatst worden? De connectbox is onzichtbaar achter het toilet geplaatst op het installatie-element, wat esthetiek en vandalismebescherming biedt in openbare ruimten. Waarom bij ontwerp al rekening houden met extra aansluitingen? Aansluitingen kunnen later opengeknipte muren vermijden en bouwkundige maatregelen besparen bij latere aanpassingen zoals douche-wc of oriëntatielicht.
Wat heb je nodig voor Geberit DuoFresh: een 230V-aansluiting, een Geberit Sigma inbouwreservoir, een van de volgende Sigma-bedieningsplaten (Sigma01, Sigma10, Sigma20 of Sigma50), en eventueel keramiek afhankelijk van de situatie. DuoFresh kan achteraf worden geïnstalleerd bij bestaande situaties en is compatibel met Geberit Sigma 8 en 12 cm reservoirs.
Nieuwe elementen en trends
Nieuwe DuoFresh-systemen zijn ontworpen om zonder hak- en breekwerk achteraf te installeren en kunnen combinatiewijzen met meerdere Sigma bedieningsplaten. De DuoFresh-module werkt samen met de Geberit Connect omgeving en kan via het Geberit Gateway netwerkobjecten aansturen. Voor slimme badkamers kan de DuoFresh-module direct gekoppeld worden aan het gebouwbeheersysteem.
Geberit DuoFresh Fit Out Install
Samenvatting van belangrijkste componenten
- Power & Connect Box: scheiding 230V/12V, plug-and-play installatie, verbind met duofix of GIS systemen
- Mantelbuizen: verborgen wateraansluiting en kabelrouting
- DuoFresh module: geurzuivering, oriëntatielicht, automatische of handmatige werking
- DuoFresh-sticks: eenvoudige vervanging en verpakking achter bedieningsplaat
- Geberit Connect: netwerk en gebouwbeheersysteem-integratie
