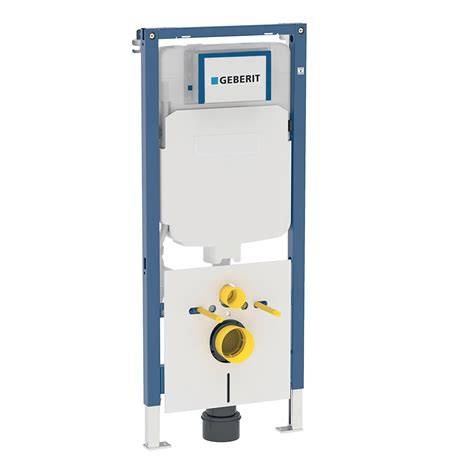

Het Geberit UP720 ruimtewinnend inbouwreservoir met artikelnummer 111.794.00.2, ook wel de Sigma 8 genoemd, is speciaal ontwikkeld voor kleinere wc ruimtes waar een douchewc wordt geïnstalleerd. De Geberit UP720 is namelijk slechts 8.4cm diep en voorzien van een mantelbuis waar de waterleiding voor een douchewc eenvoudig geïnstalleerd kan worden zonder hak- of breekwerk, zelfs achteraf. Maar ook voor de elektraleidingen is er een specifieke aansluiting gemaakt om de installatie van een douche wc te versimpelen.
In vergelijking met het standaard Geberit duofix UP320 reservoir, bespaar je ca 4cm in diepte. De Geberit UP720, de oplossing voor kleinere toiletruimtes!
Kenmerken en toepassingen
- Versmald reservoir voor verlengde wand-wc’s tot een diepte van 70 cm
- Een eendelig frame met voor gemonteerd reservoir
- Voorbereid op stroom- en wateraansluiting, bestand tegen extreme belasting tot 400 kg
- Snel te installeren door één vakman dankzij robuust blauw stalen frame en zelf stabiliserende poten
- Traploos instelbare wand-bevestigingspunten voor waterpas installatie
- Diepte afvoerbeugel in het frame zodat het frame eenvoudig aan het afvoersysteem verbonden kan worden
- Geschikt voor Geberit AquaClean douchewc’s en douchetoiletten van andere merken via mantelbuis
- Beveiligde frontbediening of bediening via Sigma bedieningsplaten
Installatiekenmerken en montagegemak
Het Duofix frame is zelfdragend en heeft een poedercoating. Voetsteunen zijn traploos in hoogte verstelbaar en de bevestiging aan de wand gebeurt via een vochtbestendige montage. De afvoerbeugel is diepte-verstelbaar en het frame kan daardoor eenvoudig verbonden worden met elk afvoersysteem. Dankzij het onderhoudsvriendelijke ontwerp is de montage theoretisch door één vakman in dit reservoir mogelijk binnen een kwartier.

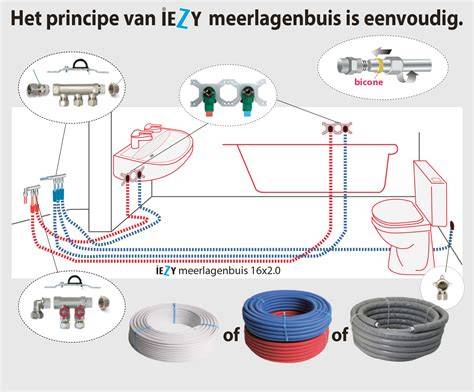

Het UP720 reservoir is standaard voorbereid op stroom- en wateraansluiting voor o.a. AquaClean douchewc’s. Het is uitgerust met een mantelbuis, waardoor zowel water- als elektrische leidingen achteraf of bij installatie achteraf kunnen worden aangesloten zonder hak- of breekwerk. Voor de aansluiting van douchewc’s is een extra waterslang nodig: Geberit Sigma pantserslang 243173001.
Bedieningspanelen en compatibiliteit

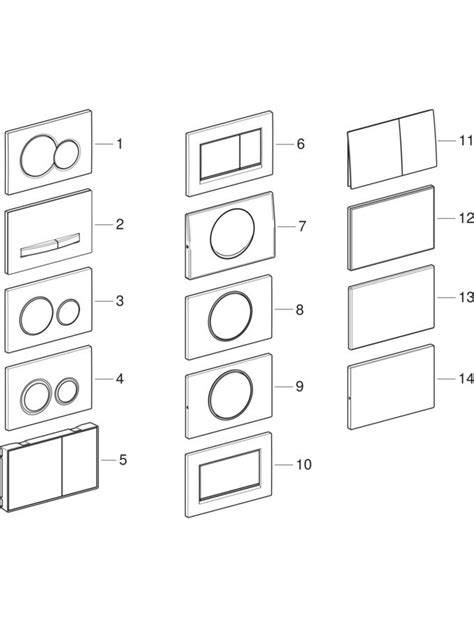

Voor de bediening van het inbouwreservoir kan gekozen worden uit Geberit Sigma 8 cm bedieningsplaten (Sigma 01, 10, 20, 30 en 50) en uit de modellen 60 en 80. Ook compatibel met Mambo, Tango en Bolero op hetzelfde frame. Voor wand-wc’s met aansluitmaten conform EN 33:2011 en verlengde wand-wc’s tot 70 cm biedt UP720 bredere toepassingsmogelijkheden. De frontbediening maakt hygiënisch en gemakkelijk onderhoud mogelijk.
Installatieprocedure en stappen
- Controleer de ruimte en bevestigingspunten van het frame
- Bevestig het robuuste blauw stalen frame aan de wand met de zelf stabiliserende poten
- Verstel de wand-bevestigingspunten traploos tot waterpas
- Aansluitingen voorbereiden: mantelbuis voor wateraansluiting en verborgen elektrapunt aan de rechterkant
- Monteer het reservoir in het frame en bevestig de afvoerbeugel diepte-instelling mogelijk maakt
- Aansluiten van water- en stroomtoevoer volgens de handleiding
- Voorbereiding op aansluitingen van douchewc en bedieningspaneel controleren
Wat zit er in de verpakking en wat is er nog nodig

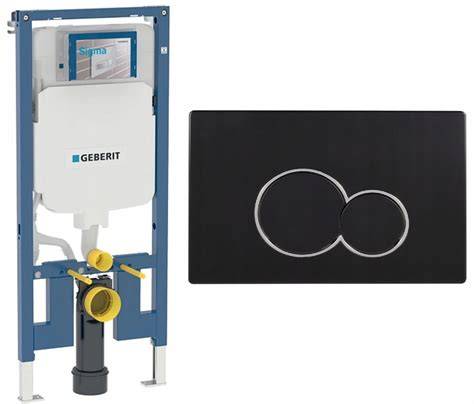

In de verpakking zitten onder andere: wateraansluiting R 1/2″ met hoekstopkraan en handwiel, sparingkoker, 2 wandankers, 2 beschermstoppen, aansluitset voor wc en diverse overgangsmoffen, geluidsisolatieset en bevestigingsmateriaal. Daarnaast vereist het gebruik van Geberit Sigma 8 cm bedieningspanel, douchewc of geïntegreerde douchetoilet en Geberit Sigma pantserslang (243173001) voor de aftakking.
Specifieke voordelen voor kleine ruimtes
Het UP720-model biedt voordelen zoals:
- Ruimtebesparing door diepte van slechts 8,4 cm
- Verstelbaar frame en hoogte tot 1140-1340 mm voor optimale wc-hoogte
- Waterbesparend door instelbare spoelhoeveelheid voor kleine en grote spoeling
- Bewezen betrouwbaarheid met framestabiliteit tot 400 kg belasting
- Naadloze aansluiting met Geberit AquaClean en andere merken douchewc’s via mantelbuis
Gerelateerde informatie en extramateriaal
Voor de installatie van douchewc’s kan extra waterslang nodig zijn, de Geberit Sigma pantserslang 243173001. Houd er rekening mee dat dit niet nodig is als een opzetbril wordt gebruikt waarbij leidingen zichtbaar blijven buiten het frame. Voor meer informatie over de installatiepagina wordt verwezen naar de handleiding en installatiefilmpjes.
Installatie film Geberit UP 720

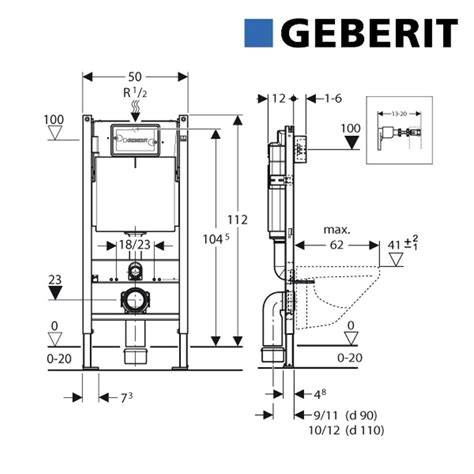

Technische specificaties (samenvatting)
| Diepte | 8 cm |
|---|---|
| Breedte | 50 cm |
| Hoogte | 114 cm (verstelbaar tot 134 cm) |
| Frame | Blauw staal, poedercoating |
| Belasting | Tot 400 kg |
| Aansluitingen | Water 1/2", mantelbuis voor douchewc |
| Bedieningspanelen | Geberit Sigma 01, 10, 20, 30, 50, 60, 80 |
