Geberit inbouwreservoir UP320 Sigma: stap-voor-stap montagemethode en installatie-instructies

Hier vindt u alle montagevideo’s, installatiehandleidingen, technische specificaties en veelgestelde vragen over het Geberit Duofix UP320 Sigma inbouwreservoir (bouwserie 2025). Stap-voor-stap uitleg van de volledige montage van het Geberit Duofix UP320 inbouwreservoir. Van het plaatsen en stellen van het frame tot het aansluiten van water en het afwerken van de wand. Uitleg van het correct plaatsen, stellen en vastzetten van het Geberit Duofix frame. Instructie voor het aansluiten van de waterleiding en het instellen van het vulsysteem in het reservoir. Bekijk hoe je via de serviceopening het spoelmechanisme bereikt, afstelt en onderhoudt. Ja, de Geberit Duofix UP320 is volledig voorbereid voor aansluiting op Geberit AquaClean douche-wc’s. Er is ruimte voorzien voor de elektrische en wateraansluitingen. Ja, het spoelvolume is volledig instelbaar. De fabrieksinstelling is 6/3 liter (grote/kleine spoeling), maar kan eenvoudig aangepast worden naar 4/4,5/6/7,5 liter voor de grote spoeling en 2-4 liter voor de kleine spoeling. Ja, het Geberit Duofix UP320 systeem is ontworpen voor eenvoudige en snelle montage.

Voordelen en basisprincipes van Geberit Duofix UP320

• Dankzij gereedschapsvrije aansluitingen, verstelbare voeten en duidelijke handleidingen is zelfinstallatie goed mogelijk mits basis technische vaardigheden.
• Veel onderdelen zijn gereedschapsvrij te monteren. Voor de basisinstallatie zijn doorgaans alleen een waterpas, accuboormachine, schroevendraaier en steeksleutel nodig.
• Geberit biedt 10 jaar fabrieksgarantie op materiaal- en fabricagefouten.
• Het inbouwreservoir wordt compleet geleverd inclusief wandankers, afvoerbocht, bevestigingsmateriaal en geluidsisolatieset.
• De UP320 is uitermate geschikt voor renovatieprojecten. Ruimte voor elektrische en wateraansluitingen is voorzien.

Hoe plaats je een inbouwreservoir? Een van de belangrijkste vragen is of je het zelf monteert of laat doen door een loodgieter. Lees hieronder alles wat je moet weten om zelf een inbouwreservoir te installeren. Denk na over de plaatsing, waar afvoer en watertoevoer liggen en hoe deze verbonden kunnen worden.

Stappenplan voor montage

1. ‘Stap 1’: Bedenk waar je het reservoir precies wilt plaatsen. Houd rekening met afvoer en watertoevoer en hoe deze aangesloten worden.

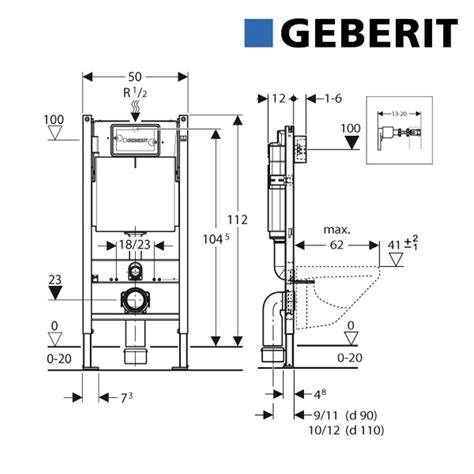

2. ‘Stap 2’: Stel de stelpoten in voor de gewenste zithoogte. Een comfortabele hoogte is doorgaans 41-43 cm vanaf de afgewerkte vloer. Meet vanaf de verstelbare poten tot aan de markering op het frame en draai de stelpoten vast.
3. ‘Stap 3’: Teken de hartlijn en muurbeugels af. Plaats het frame op de afgetekende hoogte tegen de muur en teken de boorgaten af op muur en vloer. Controleer of het frame waterpas staat.
4. ‘Stap 4’: Boor de eerder afgetekende gaten in muur en vloer. Versteviging met pluggen kan nodig zijn. Plaats het reservoir eerst losjes en controleer de waterpas.
5. ‘Stap 5’: Plaats de afvoerbocht in het frame en sluit deze aan op de afvoer. Klik vast met de meegeleverde sluiting.
6. ‘Stap 6’: Sluit de waterafvoer aan. Bevestig de flexibele waterslang aan de stopkraan en controleer op lekvrijheid. Zorg ervoor dat de hoekstopkraan bereikbaar blijft voor onderhoud.
7. Verifieer of het frame vlak en stevig staat en verhelp scheve wandbeugels met verstelbare hoekbeugels indien nodig. Controleer ook de afmetingen voor de afvoer en bedieningsplaat volgens de montagesjabloon.

Aansluitingen en spoeltechniek

Na het plaatsen van het frame volgt de verbinding met de afvoer en watertoevoer. De afvoerbuis moet haaks worden afgesneden, ontbraamd en voorzien van de juiste afdichtingen. Bij aansluiting op het bestaande riool kan een potmanchet, sprongbocht of schuifmof worden toegepast. In alle gevallen moet zonder spanning worden aangesloten en voldoende inschuifdiepte worden gegarandeerd.

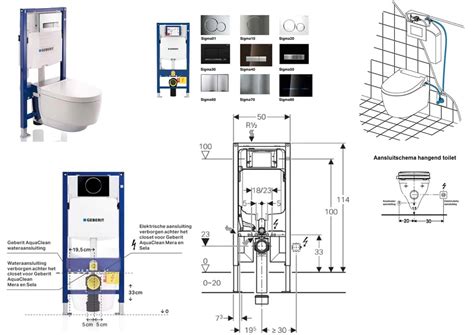

Het spoelvolume is instelbaar. Fabrieksinstelling 6/3 liter kan aangepast worden naar 4/4,5/6/7,5 liter voor de grote spoeling en 2-4 liter voor de kleine spoeling. Het vulsysteem wordt via de serviceopening bereikt en ingesteld volgens de handleiding. De Geberit Power & Connect Box kan als extra element gebruikt worden voor aansluitingen op het elektriciteitsnet en toekomstige uitbreidingen.

Installatie van de wandafwerking en afwerking van de ruimte

Na de installatie van frame en leidingen bekleed je het frame met vochtbestendige platen volgens het montagesjabloon. Maak uitsparingen voor draadeinden, afvoer, wateraansluiting en bedieningsplaat. Schroef de platen rondom vast en werk vlak af. Breng primer aan waar nodig en tegel de wand vervolgens af. Daarnaast wordt een isolatiemat aangebracht tussen het hangtoilet en de tegelwand om geluidsoverlast te verminderen. Kit rondom het toilet en monteer het bedieningspaneel; voer een proefspoeling uit.

Klantenservice, garantie en ondersteuning

Geberit staat wereldwijd bekend om hoogwaardige installatiesystemen. Voor professionals biedt Geberit uitgebreide klantenservice en ondersteuning, inclusief garantieclaims. De Duofix UP320 en andere Geberit-systemen komen met lange-termijn reserveonderdelen beschikbaar en doorgaande updates voor compatibiliteit met AquaClean douche-wc’s. Serviceaanvragen kunnen via de klantenservice worden behandeld, inclusief remote ondersteuning via de Geberit Home app in combinatie met de Geberit Klantsupport.

Vergelijking met andere systemen en getoonde opties

Geberit biedt meerdere inbouwreservoirs zoals UP100, UP320, UP720 en H87. De UP100 is een basismodel met dual flush en geluiddemping; UP320 biedt een evenwicht tussen functionaliteit en ruimtebesparing en is onze aanbeveling voor veel renovaties. Voor kleine ruimten kan de UP720 met smalle diepte uitkomst bieden en voor lagere toepassingen onder ramen kan de H87 geschikt zijn. Als alternatief kun je ook TECE gebruiken voor vergelijkbare installaties.

Belangrijke tips tijdens montage

• Check of alle posities van afvoer en watertoevoer correct zijn voordat het frame wordt vastgezet.
• Controleer de waterpas in alle richtingen en corrigeer indien nodig met stelpoten.
• Verzeker je ervan dat de hoekstopkraan bereikbaar blijft voor onderhoud en toekomstige service.
• Neem de fabrieksinstellingen voor spoelvolume door en pas ze aan volgens behoefte en model.
• Vergeet niet de wand te bekleden en te kitten voor een waterdichte afwerking.

Installatieondersteuning en handleidingen

Geberit biedt installatievideo’s en handleidingen. Voor specifieke vragen, kan men contact opnemen met de klantenservice en installatie-experts. De Geberit Pro App biedt toegang tot montagevideo’s, productcatalogus en hulpmiddelen zoals een barcodescanner en productherkenner.
