Geberit Pluvia biedt een onderdruksysteem voor de efficiënte afvoer van regenwater bij grote of complexe dakoppervlakken. Het systeem combineert economische aspecten, betrouwbaarheid, veiligheid en ontwerpvrijheid, wat gewaardeerd wordt door opdrachtgevers, architecten en installateurs.
Kernvoordelen en ontwerpvrijheid
Minder leidingen, hogere capaciteit. Met Geberit Pluvia biedt Geberit een krachtig onderdruksysteem voor de efficiënte afvoer van regenwater bij grote of complexe dakoppervlakken. Zelfs bij zware regenval zorgt het systeem voor een veilige en betrouwbare afvoer. In tegenstelling tot conventionele systemen vereist Geberit Pluvia aanzienlijk minder leidingen, standleidingen en ruimte. Daardoor kan de beschikbare ruimte in het gebouw efficiënter worden benut - een voordeel in zowel nieuwbouw- als renovatieprojecten.
Het systeem heeft zich wereldwijd tientallen jaren bewezen en is geschikt voor vrijwel elke dakvorm. De voordelen op een rij: minder trechters dankzij de hoge afvoercapaciteit; minder standleidingen en leidingen met kleinere diameters; horizontale leidingen zonder afschot - voor maximale ontwerpvrijheid; optimale benutting van bouwruimte en meer flexibiliteit in het ontwerp; bewezen betrouwbaarheid en lange levensduur. Geberit ondersteunt bij elk project met deskundig advies en projectondersteuning.
Onderdrukwerking: zo werkt het
De hoge stroomsnelheid in een gevulde leiding zorgt voor een zuigende werking die het systeem grotendeels zelfreinigend maakt. Geberit Pluvia is ontworpen om bij hevige regenval de leidingen snel volledig met water te vullen. Hierdoor ontstaat een gesloten, snelstromende waterkolom die het water actief van het dak wegzuigt.
Dankzij het onderdruksysteem is de afvoercapaciteit bijzonder hoog. In vergelijking met een conventionele dakafvoer zijn er minder daktrechters, kleinere buisdiameters en minder standleidingen nodig. Geberit Pluvia heeft twee keer het afvoervermogen met de helft van de buisdiameter. Dat geeft installateurs en architecten meer vrijheid in het ontwerp, want leidingen hoeven niet met afschot geplaatst te worden. Daarnaast vraagt Geberit Pluvia om minder bouwkundige ingrepen en minder aansluitingen op het riool. Een bijkomend voordeel: doordat het water snel wordt afgevoerd, blijven de leidingen schoner en is er aanzienlijk minder onderhoud nodig.
Componenten en opbouw
Geberit Pluvia bestaat uit één systeem voor hemelwaterafvoer met perfect afgestemde componenten die zorgen voor een feilloze werking. Innovatieve details en een constant hoge materiaalkwaliteit dragen bij aan betrouwbaarheid, duurzaamheid, veiligheid en snelle werking.
Geberit PE-buizen: Pluvia-daktrechters worden aangesloten via vrij onder het dak horizontaal aangelegde Geberit PE-leidingen op de standleiding. Het beproefde Geberit PE-leidingsysteem kenmerkt zich door een hoge trek- en slagvastheid. Dankzij lasverbindingen kan het Geberit PE-systeem de hoge druk weerstaan die optreedt in een onderdruk hemelwaterafvoer. Daarnaast heeft het leidingsysteem geen corrosie. Voor een correcte installatie biedt Geberit een gepatenteerd PluviaFix montagerail aan.
Toebehoren en toepassingen

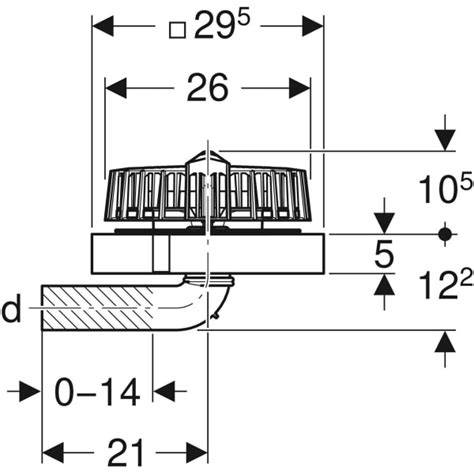

Dankzij de modulaire constructie en de talrijke modellen van de Geberit Pluvia-trechters is het systeem geschikt voor nagenoeg alle installatiesituaties op grote gebouwen en daken. Voor alle toepassingsgebieden zijn de vereiste toebehoren beschikbaar, waardoor het systeem uiterst flexibel is. Wanneer complexe dakconstructies of afmetingen een speciale uitdaging vormen, wordt samen met u een oplossing uitgewerkt.
Voordelen: betrouwbare afdichting met de Geberit flensafdichting van EPDM; de dichtheid van elke trechter wordt individueel in de fabriek getest; de functieschijf voorkomt dat lucht wordt aangezogen; snelle installatie door klik-bevestiging van de bladkorf. De noodoverstortsysteem: de Geberit Pluvia daktrechters (25 l/s-variant) kunnen eenvoudig worden aangepast voor gebruik in een noodoverstortsysteem.
Toepassingsvarianten
Betonnen dak met dakfolie of bitumen: de trechter voor folie of bitumen wordt direct ter plaatse vastgemaakt op de dakconstructie. Liefdevol zijn er aangepaste aansluitplaten voor betere hechting. Lichtgewichtdaken profiteren van de lage statische belasting; lange aansluitbuis maakt grotere isolatiediktes mogelijk. Het Geberit dampbarrière-aansluitelement is geschikt voor zowel dakfolie als bitumen en zorgt voor een duurzame afdichting.
Beloopbaar dak met dakfolie van bitumen: groendaken, beloopbare daken en parkeerdekken kunnen met uitbreidingsset worden gerealiseerd. Afhankelijk van de daksamenstelling kan de hoogte van de uitbreidingsset worden aangepast.
Stalen dakgoot: Geberit Pluvia is ook geschikt voor installatie in dakgoten; afhankelijk van het materiaal kan het systeem worden geïnstalleerd door solderen of via flensverbinding.
Montagesysteem Geberit PluviaFix

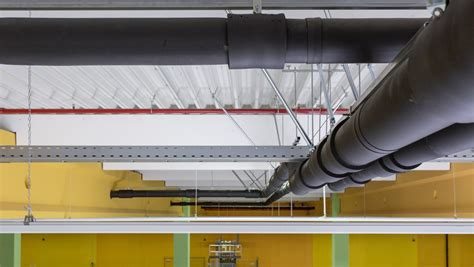

Geberit PluviaFix bevestigingssysteem biedt maximale veiligheid en stabiliteit voor horizontale leidingen. Het systeem vereist minimale bevestigingspunten aan het gebouw, waardoor het ook geschikt is voor lichtgewicht dakconstructies. Bevestigingspunten aan het bouwwerk zijn slechts per 2,50 m noodzakelijk. Een installatie met een hamer is mogelijk dankzij universeel bruikbare bevestigingskeggen. De bevestiging kan achteraf worden vastgelegd met elektrolasband.
Buizen worden bevestigd aan montagerail; omdat de montagerail het grootste deel van de krachten opvangt, worden slechts minimale krachten overgedragen op de bouwconstructie. Geberit Pluvia heeft ook een ondersteuningsset voor extra veiligheid en stabiliteit. Deze helpt zijdelings slingeren of pendelen van leidingen door de hoge stromingssnelheid te verminderen. Reeds geïnstalleerde systemen kunnen achteraf worden voorzien van deze ondersteuning.
Ontwerp en projectondersteuning
Het ontwerpen van een dakafvoersysteem is complex, daarom maakt projectondersteuning standaard deel uit van Geberits service voor elk Pluvia-project. Tijdens ontwerp-, aanbestedings- en uitvoeringfasen kunnen klanten rekenen op uitgebreide knowhow en digitale hulpmiddelen, waaronder BIM-data voor alle stadia van het project.
Installatievoorbeelden en referenties

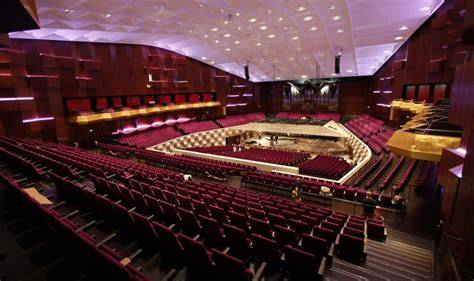

Referentieprojecten tonen een symfonie van groen en blauw: De Doelen in Rotterdam als een renovatie met geïntegreerd watermanagement; Sportcampus Zuiderpark in Den Haag als voorbeeld met Geberit Mapress en Pluvia. Deze projecten illustreren de designvrijheid en betrouwbare werking van het systeem bij diverse bouwomgevingen.
Productinformatie en ondersteuning
Geberit Pluvia-assaortiment biedt artikelen, technische informatie en meer. Onze specialisten adviseren ontwerpers, installateurs en andere professionals bij hun projecten en helpen bij het kiezen van de beste aanpak voor huidige uitdagingen.
Geberit PE-leidingen zijn geschikt voor een breed scala aan toepassingen; Geberit PE en Geberit Silent-db20 buizen en fittingen kunnen aan elkaar worden gelast. Dit kan met spiegellassen of elektrisch moflassen.
Geberit Pluvia Support Set – Installation
Samenvatting van installatiestappen
- Beoordeel daktype en vereisten; selecteer juiste trechter- en leidingmodel.
- Voorzie montagerail en PluviaFix bevestigingssysteem; plan bevestigingspunten per 2,5 m.
- Leg horizontale Geberit PE-leidingen onder het dak; gebruik lasverbindingen voor duurzaamheid.
- Installeer daktrechters en koppel deze met de standleiding; zorg voor een lekvrije aansluiting.
- Bevestig leidingen aan montagerail; gebruik bevestigingswiggen en elektrolasband waar nodig.
- Controleer afdichtingen en test onder druk; pas gaze naar noodoverstort-onderdelen toe indien vereist.
