Pluvia ontlastput, type Plufix 600, hdpe, incl. Artikelnr. Deze Pluvia ontlastput is bedoeld voor het ontlasten van het Pluvia hemelwaterafvoersysteem, ook wel bekend als uv-systeem.
Een ontlastput is een belangrijk onderdeel dat overstromingen voorkomt, door het overtollige regenwater in gecontroleerde hoeveelheden af te voeren.
Deze ontlastput is bedoeld als overgangszone tussen het uv-systeem en vrij verval.
Dit type hemelwatersysteem werkt als een soort hevelwerking, waardoor het dak als ware wordt leeggezogen met een onderdruk.
Eenmaal buiten het gebouw zal het systeem over moeten gaan op het vrij-verval systeem.
Afvoercapaciteit en selectie
De aangegeven afvoercapaciteit van deze ontlastput is berekend bij een afschot van 1:100.
De juiste ontlastput wordt bepaald door het afgegeven capaciteit, dit moet namelijk overeen komen met de berekening van het uv-systeem.
Voordelen en normen
Ontworpen volgens NEN3215 richtlijnen.
Gemaakt van hoogwaardig hdpe.
Geschikt voor verkeersklasse D 400 kN.
Doorlaatbaarheid van 70 l/s.
Montage en levering
Deze ontlastput wordt geleverd inclusief fundatieplaat en putrand met deksel.
Deze roosterdeksel dient als overstort en ontluchting.
De aansluitingen aan de zijkant van de put worden gebruikt om de overgang te maken, hierop kan eenvoudig de afvoerbuizen worden aangesloten.
De bovenkant van de ontlastput dient 2 à 3 cm boven het maaiveld uit te komen.
Bent u er nog niet helemaal uit welk ontlastput geschikt is voor uw situatie?
Een ontlastput is een put welke, als het riool capaciteit te kort komt, regenwater afkomstig van het dak over de straat laat lopen d.m.v. een roosterdeksel.
Aquafix heeft de PLUFIX ontlastput ontworpen, speciaal voor het ontlasten van PLUVIA dakafvoeren.
Max. Naar keuze max. Naar keuze max. Naar keuze max. Naar keuze max. Naar keuze max.
De uitlaat dient op een afschot van 1:100 worden gelegd.
De levering is inclusief fundatieplaat en speciaal scharnierend roosterdeksel beveiligd tegen drijven, met een waterdoorlaatbaarheid van 70 l/s.
Het geheel is geschikt voor verkeersklasse D 400 kN.
Klik hier voor meer informatie over de Aquafix Plufix ontlastputten.

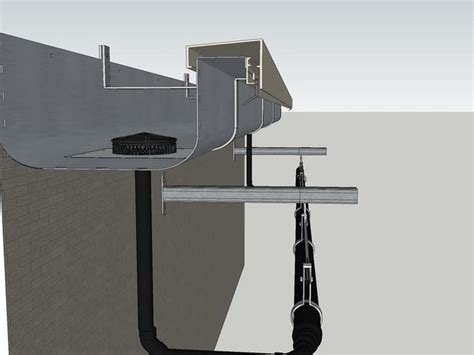

Geberit Pluvia hemelwaterafvoer en onderdruksysteem
Geberit Pluvia hemelwaterafvoer Het systeem met onderdruk.
De economische aspecten, betrouwbaarheid, veiligheid en ontwerpvrijheid van Geberit Pluvia worden evenzeer gewaardeerd door opdrachtgevers en architecten als door de installateur zelf.
Onze tevreden gebruikers rapporteren uit de dagelijkse praktijk.
Minder leidingen, hogere capaciteit.
Met Geberit Pluvia biedt Geberit een krachtig onderdruksysteem voor de efficiënte afvoer van regenwater bij grote of complexe dakoppervlakken.
Zelfs bij zware regenval zorgt het systeem voor een veilige en betrouwbare afvoer.
In tegenstelling tot conventionele systemen vereist Geberit Pluvia aanzienlijk minder leidingen, standleidingen en ruimte.
Daardoor kan de beschikbare ruimte in het gebouw efficiënter worden benut - een voordeel in zowel nieuwbouw- als renovatieprojecten.
Het systeem heeft zich al tientallen jaren wereldwijd bewezen en is geschikt voor vrijwel elke dakvorm.
Voordelen op een rij
Minder trechters dankzij de hoge afvoercapaciteit.
Minder standleidingen en leidingen met kleinere diameters.
Horizontale leidingen zonder afschot - voor maximale ontwerpvrijheid.
Optimale benutting van bouwruimte en meer flexibiliteit in het ontwerp.
Bewezen betrouwbaarheid en lange levensduur.
Geberit ondersteunt bij elk project met deskundig advies en projectondersteuning.
Onderhoud en werking
Weinig onderhoud.
De hoge stroomsnelheid in een gevulde leiding zorgt voor een zuigende werking die het systeem grotendeels zelfreinigend maakt.
Zo werkt hemelwater dakafvoer met onderdruk: Geberit Pluvia is ontworpen om bij hevige regenval de leidingen snel volledig met water te vullen.
Hierdoor ontstaat een gesloten, snelstromende waterkolom die het water actief van het dak wegzuigt.
Dankzij het onderdruksysteem is de afvoercapaciteit van Geberit Pluvia bijzonder hoog.
In vergelijking met een conventionele dakafvoer zijn er minder daktrechters, kleinere buisdiameters en minder standleidingen nodig.
Geberit Pluvia heeft twee keer het afvoervermogen met de helft van de buisdiameter.
Dat geeft installateurs en architecten meer vrijheid in het ontwerp, want leidingen hoeven niet met afschot geplaatst te worden.
Daarnaast vraagt Geberit Pluvia om minder bouwkundige ingrepen en minder aansluitingen op het riool.
Een bijkomend voordeel: doordat het water snel wordt afgevoerd, blijven de leidingen schoner en is er aanzienlijk minder onderhoud nodig.
Componenten en materiaal
Eén systeem voor hemelwaterafvoer. Perfect afgestemde componenten zorgen ervoor dat het volledige systeem feilloos functioneert.
Innovatieve details en een constant hoge materiaalkwaliteit zorgen voor betrouwbaarheid, duurzaamheid, veiligheid en een snelle werking.
Geberit PE-buizen: Geberit Pluvia daktrechters worden aangesloten via vrij onder het dak horizontaal aangelegde Geberit PE leidingen op de standleiding.
Het beproefde Geberit PE leidingsysteem kenmerkt zich door een hoge trek- en slagvastheid. Dankzij de lasverbindingen kan het Geberit PE systeem de hoge druk weerstaan die optreedt in een Geberit Pluvia onderdruk hemelwaterafvoer.
Daarnaast heeft het leidingsysteem geen corrosie.
Voor een correcte installatie van de leidingen biedt Geberit een gepatenteerd PluviaFix montagerail aan.
Installatie en toepassingen
Dankzij de modulaire constructie en de talrijke modellen van de Geberit Pluvia trechter is het systeem geschikt voor nagenoeg alle installatiesituaties op grote gebouwen en daken.
Voor alle toepassingsgebieden zijn de vereiste toebehoren beschikbaar, waardoor het systeem uiterst flexibel is.
Wanneer complexe dakconstructies of afmetingen een speciale uitdaging vormen, zullen wij graag samen met u een oplossing uitwerken.
Voordelen: Betrouwbare afdichting met de Geberit flensafdichting van EPDM. De dichtheid van elke trechter wordt individueel in de fabriek getest. De functieschijf voorkomt dat lucht wordt aangezogen. Snelle installatie door klik-bevestiging van de bladkorf.
Geberit Pluvia noodoverstortsysteem: de Geberit Pluvia daktrechters (25 l/s versie) kunnen eenvoudig worden aangepast voor gebruik in een noodoverstortsysteem.
Ontdek het assortiment Geberit Pluvia daktrechters.
Daktypes en montagescenario’s
Betonnen dak met dakfolie of bitumen: De Geberit Pluvia trechter van bitumen heeft een aansluitplaat die groter is dan de standaardafmetingen en daardoor is een betere aanhechting verzekert.
Zowel de trechter voor folie als de trechter voor bitumen worden direct ter plaatse vastgemaakt op de dakconstructie.
Lichtgewichtdak, geïsoleerd met dakfolie en het Geberit dampbarrière-aansluitelement: Lichte dakconstructies profiteren van de lage statische belasting van Geberit Pluvia. Dankzij de lange aansluitbuis kunnen ook grotere isolatiediktes eenvoudig worden overbrugd.
De installatie vindt plaats met een betrouwbare flensverbinding. Het Geberit dampbarrière-aansluitelement is geschikt voor zowel dakfolie als bitumen en zorgt voor een duurzame en veilige afdichting van het systeem.
Beloopbaar dak met dakfolie van bitumen: Groendaken, beloopbare daken en parkeerdekken zijn esthetisch aantrekkelijk en uiterst nuttig. Dergelijke daken kunnen met behulp van een uitbreidingsset worden gerealiseerd.
Afhankelijk van de daksamenstelling, kan de hoogte van de uitbreidingsset worden aangepast.
Stalen dakgoot: Dankzij het compacte ontwerp is Geberit Pluvia ook geschikt voor installatie in dakgoten. Afhankelijk van het materiaal kan het systeem worden geïnstalleerd door solderen of door middel van een flensverbinding.
Bevestiging en fixatie
Geberit PluviaFix bevestigingssysteem: Bevestigingssysteem voor maximale veiligheid en stabiliteit.
Voor extra veiligheid en stabiliteit van de horizontale leidingen biedt Geberit een eigen bevestigingssysteem. Dit voorkomt dat krachten die ontstaan door thermische lengte-uitzetting van de leidingen worden overgedragen op de bouwconstructie.
Het systeem vereist slechts minimale bevestigingspunten aan het gebouw, waardoor het ook uitermate geschikt is voor lichtgewicht dakconstructies.
Voordelen: Bevestigingspunten aan het bouwwerk zijn slechts per 2,50 m noodzakelijk. Eenvoudige installatie met een hamer dankzij universeel bruikbare bevestigingskeggen. De bevestiging met de elektrolasband maakt het mogelijk de fixpunten achteraf vast te leggen.
Ideaal voor lichte dakconstructies, omdat slechts geringe krachten op het bouwwerk inwerken.
Eenvoudige en stabiele bevestiging van Geberit Pluvia leidingen: De buisklemmen en plafondophangingen worden zonder extra gereedschap eenvoudig op de draagrail bevestigd met behulp van bevestigingswiggen.
Installatie van fixatiepunten met Geberit elektrolasband: Het installeren van fixatiepunten gebeurt snel en eenvoudig met het Geberit elektrolasband.
Bevestiging van buizen aan de montagerail: Omdat de montagerail het grootste deel van de krachten opvangt, worden slechts minimale krachten overgedragen op de bouwconstructie.
Ondersteuningsset en ontwerp
Geberit Pluvia ondersteuningsset: Voor extra veiligheid en stabiliteit is de Geberit Pluvia ondersteuningsset beschikbaar. Deze bestaat uit slechts enkele onderdelen en helpt het zijdelings slingeren of pendelen van leidingen - veroorzaakt door de hoge stromingssnelheid van het afvoerende water - aanzienlijk te verminderen.
Zelfs reeds geïnstalleerde systemen kunnen achteraf worden voorzien van deze ondersteuning.
Aanbevolen toepassing van de ondersteuningsset: Voor leidingen met diameter d90-d125: vanaf een ophanghoogte van 60 cm. Voor leidingen met diameter d160-d315: vanaf een ophanghoogte van 30 cm.
Ontwerp- en projectondersteuning
Ontwerp en installatie van Geberit Pluvia: Het ontwerpen van een dakafvoersysteem is een complexe taak. Daarom maakt projectondersteuning standaard deel uit van de service van Geberit aanbod bij ieder Pluvia project.
Tijdens de ontwerpfase, bij aanbestedingen en offertes én tijdens de uitvoering kunnen klanten rekenen op de uitgebreide know-how van Geberit.
Verschillende digitale hulpmiddelen zorgen voor een veilige en efficiënte projectuitwerking.
Het projectbureau van Geberit ondersteunt graag bij de berekeningen van een Pluvia systeem. Hierbij wordt gebruikgemaakt van onder andere BIM-data die geschikt zijn voor elk stadium van het project.
Voorbeelden en referenties
Zo werkt de installatie: Voorbeelden van veelvoorkomende bouwsituaties.
Referentieprojecten: Een symfonie van groen en blauw.
Een multifunctioneel dak met geïntegreerd watermanagement op een rijksmonument: het cultureel centrum De Doelen in Rotterdam is een voorbeeld van een gedurfde renovatie. Lees meer over de renovatie bij De Doelen.
Sportcampus Zuiderpark, Den Haag: Vroeger lag hier het stadion van ADO Den Haag, nu schittert een sportcomplex met een dynamische gevel. Het complex is o.a. voorzien van Geberit Mapress leidingen en Pluvia hemelwaterafvoersysteem.
Extra informatie en gerelateerde producten
Geberit PE: De Geberit PE afvalwaterleidingen zijn geschikt voor een breed scala aan toepassingen in de gebouwriolering, de hemelwaterafvoer, de industrie, in commerciële bedrijven of laboratoria, bij grondwerkzaamheden, in beton of in de bruggenbouw.
Ontdek Geberit PEGereedschappen en apparatuur voor afvoersystemen: Geberit PE en Geberit Silent-db20 buizen en fittingen kunnen aan elkaar worden gelast. Dat kan worden gedaan met spiegellassen of met elektrisch moflassen.
In de zomer van 2022 plaatse HWV Facilities in onderaanneming voor de firma Valcke het Geberit Pluvia systeem voor de nieuwbouw Nivolo te Kruisem.
De Europese norm NBN EN 12056-3 voor de gravitaire afvoer van hemelwater wordt gebruikt als basis van de berekeningen volgens de regenintensiteit l/s.m² voor alle Geberit Pluvia hemelafvoersystemen.
Samenvatting van belangrijkste kenmerken
- Onderdruksysteem voor snelle afvoer van regenwater
- Hoge afvoercapaciteit met kleinere buisdiameters
- Verminderde daktrechters en standleidingen
- Efficiënte ruimtebenutting en ontwerpvrijheid
- Zelfreinigende werking door hoge stromingssnelheid
Geberit Test Facilities Pluvia System in action
