Deze uitgebreide handleiding geeft stap-voor-stap uitleg over de montage van het Geberit Duofix UP320 Sigma inbouwreservoir (bouwserie 2025), inclusief het plaatsen en afstellen van het frame, het aansluiten van water en het afwerken van de wand. Tevens wordt ingegaan op de serviceopening, spoelmechanisme, en de mogelijkheden voor renovatie en AquaClean-connectiviteit.
Algemene kenmerken en inzetbaarheid
De Geberit UP320 is uitermate geschikt voor renovatieprojecten en voor toepassingen waar moderne badkameronderdelen en douche-wc’s gecombineerd worden. Het systeem is ontworpen voor eenvoudige en snelle montage dankzij gereedschapsvrije aansluitingen, verstelbare voeten en duidelijke handleidingen. Het inbouwreservoir wordt compleet geleverd inclusief wandankers, afvoerbocht, bevestigingsmateriaal en geluidsisolatieset. De totale breedte is 50 cm en de hoogte is verstelbaar via uitschuifbare poten; de minimale inbouwdiepte bedraagt 14,5 cm.
Installatievoorbereiding
Voor de basisinstallatie zijn doorgaans slechts een waterpas, accuboormachine, schroevendraaier en steeksleutel nodig. Het systeem is zo ontworpen dat veel onderdelen gereedschapsvrij gemonteerd kunnen worden. Inbouwreservoirs bieden ruimte voor elektrische- en wateraansluitingen en zijn voorbereid voor aansluiting op Geberit AquaClean douche-wc’s. Het reservoir heeft een lange sparingskoker en een contactgeluidisolatieset om geluidsoverlast te beperken.
Montage van het frame en bevestigingen
Het Geberit Duofix frame moet correct geplaatst en vastgezet worden. Dankzij het hoogteverstel mechanisme kan de wc in de gewenste positie komen, wat cruciaal is voor passende afwerking met wandpanelen en tegels. De frontbediening biedt compatibiliteit met alle Maxaro en Geberit Sigma bedieningspanelen, waardoor hygiëne en gebruiksgemak gewaarborgd blijven.
Belangrijke onderdelen bij de montage: wandankers, bevestigingsmateriaal, geluidsisolatieset en de sparingskoker. De sparingskoker kan indien nodig ingekort worden zodat vuil en vocht niet in het spoelreservoir terechtkomt.
Aansluiting van water en spoelvolume
Het spoelvolume is volledig instelbaar: fabriekinstelling 6/3 liter (grote/kleine spoeling) kan eenvoudig aangepast worden naar 4/4,5/6/7,5 liter voor de grote spoeling en 2-4 liter voor de kleine spoeling. Er is ruimte voorzien voor de elektrische aansluiting en wateraansluitingen; via de serviceopening bereik je het spoelmechanisme om af te stellen en eventueel onderhoud uit te voeren. Het systeem is geschikt voor lekvrij gebruik en milieubewuste watertoepassing door de variabele spoelvolumes.
Serviceopening en onderhoud
Via de serviceopening kan het spoelmechanisme bereikt en ingesteld worden. Dit is essentieel voor het optimaliseren van spoelprestaties en hygiëne, en het mogelijk maken van regulier onderhoud zonder uitgebreide demontage. Het onderhoud omvat afstelling van de spoelstroom en controle op lekkages of afkeurpunten in het mechanisme.
Renovatie en uitbreidingsmogelijkheden
Ja, de Geberit UP320 is uitermate geschikt voor renovatieprojecten. Het systeem is voorbereid voor aansluiting op Geberit AquaClean douche-wc’s, met ruimte voor elektrische en wateraansluitingen. De combinatie van frame, sanitair en bedieningspanelen biedt flexibiliteit bij renovaties en nieuwe installaties.

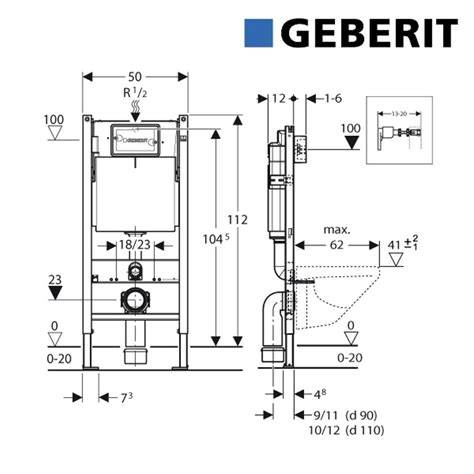

Technische specificaties in het kort
- Breedte: 50 cm
- Hoogte: verstelbaar via uitschuifbare poten
- Min. inbouwdiepte: 14,5 cm
- Verstelbaar spoelvolume: 2-4 liter (kleine spoeling) en 4/4,5/6/7,5 liter (grote spoeling)
- Materiaal: zelfdragend stalen UP320-reservoir
- Frontbediening compatibiliteit: Maxaro en Geberit Sigma panels
- Inclusief: isolatieset, sparingskoker, wandankers, afvoerbocht en bevestigingsmateriaal
- Garantietermijn: 10 jaar fabrieksgarantie op materiaal- en fabricagefouten
Voorbeelden van beschikbare oplossingen van Geberit
- Geberit GIS - modular systeem voor wandafwerking zonder hak- en breekwerk
- Geberit Monolith - designmodule voor muurbeuging vóór de muur
- Easy Fast Fix - eenvoudige bevestigingstechnologie voor closetinstallatie
- Geberit Prefab - tijdbesparende prefab wanden voor seriematige bouw
- Geberit AquaClean voorzetplaat - eenvoudige wateraansluiting en afdekking
- Geberit SuperTube - geavanceerd afvoersysteem voor hoogbouw
- Geberit CleanLine - integraal voorbereide douchevloergoten
Showroom en service
Heeft u vragen tijdens de installatie? Onze experts staan klaar met professioneel advies. Bezoek onze showroom in Meppel voor inspiratie en advies, zonder afspraak, onder het genot van een kop koffie. Ervaar de service en betrouwbaarheid van Geberit.
Verwante onderdelen en systemen
Geberit biedt diverse aanvullende systemen die de installatie versnellen en verduidelijken, zoals MasterFix adapters, bijbehorende gipskartonplaten met uitsparingen en draadeindbevestigingen, en speciale douchevloeren die lekvrije afdichtingen garanderen.
De nieuwe Geberit Duofix UP320 (model 2025)
| Aspect | Details |
|---|---|
| Breedte | 50 cm |
| Min. inbouwdiepte | 14,5 cm |
| Spoulvolume (instelbaar) | 2-4 liter (klein), 4/4,5/6/7,5 liter (groot) |
| Garantietermijn | 10 jaar |
