Het correct berekenen van de Rc-waarde is essentieel voor het waarborgen van een goede thermische isolatie van gebouwen. Dit draagt niet alleen bij aan het verlagen van energiekosten, maar ook aan het verhogen van het woon- en werkcomfort. Het Besluit Bouwwerken Leefomgeving (Bbl), voorheen het Bouwbesluit, stelt daarom eisen aan de thermische isolatie van zowel het gehele gebouw als de afzonderlijke bouwdelen, zoals vloeren, gevels en daken.
Wat is de Rc-waarde?
De Rc-waarde staat voor de thermische weerstand en is een maat voor hoe goed een complete bouwconstructie warmte kan weerstaan. Deze waarde geldt voor diverse constructies, waaronder vloer-, gevel-, binnenwand- en dakconstructies. Het is belangrijk om de Rc-waarde te onderscheiden van de Rd- en Rm-waarden, die betrekking hebben op individuele materialen.
Verschil tussen Rc, Rd en Rm
- Rd-waarde: Dit is de thermische weerstand van een isolatieproduct zelf, uitgedrukt in m².K/W.
- Rc-waarde: Dit is de totale thermische weerstand van een complete bouwconstructie. Hierbij worden alle materiaallagen in de opbouw, inclusief de binnen- en buitenoppervlakteweerstand, meegenomen.
- Rm-waarde: Dit is de warmteweerstand van een isolatiemateriaal en geeft aan hoe effectief het materiaal warmte tegenhoudt.
Berekening van de Rc-waarde
Voor een betrouwbare Rc-berekening zijn de volgende gegevens noodzakelijk:
- De dikte en de Rd- of Rm-waarde van alle materiaallagen in de opbouw.
- Informatie over eventuele luchtlagen: niet-, zwak- of sterk geventileerd.
- Correcties voor koudebruggen en onderbrekingen, zoals houten stijlen, balken of metalen profielen.
Belangrijk: In de NTA 8800 worden bepaalde correctiefactoren niet meer toegepast. Dit kan betekenen dat voor eenzelfde opbouw een iets hogere Rc-waarde vereist is om aan de eisen te voldoen.
De Rc-calculator
Met behulp van een online Rc calculator, zoals de Rc calculator in Google Chrome of Microsoft Edge, is het eenvoudig om de Rc-waarde van constructies te berekenen. Veel voorkomende constructies zijn overzichtelijk ingedeeld in categorieën zoals gevel, binnenwand, vloer en dak. Een voorzetwand tegen een bestaande gevel valt bijvoorbeeld onder de categorie 'gevel'.
Het proces met de calculator verloopt als volgt:
- Selecteer de juiste constructiecategorie.
- Pas de materialen en laagdikte aan via uitklapvensters. De isolatiewaarden worden automatisch ingevuld.
- De berekende Rc-waarde is direct zichtbaar. U kunt variëren met bijvoorbeeld de dikte van de isolatie om het effect op de Rc-waarde te bekijken.
Bij het toetsen op een ander aantal decimalen, dient u rekenkundig af te ronden op dat aantal. Bijvoorbeeld: een Rc-waarde van 4,65 wordt afgerond naar 4,7 en voldoet dan aan de eisen conform het Bbl.
Interactieve calculator voor de kosten-batenverhouding - Instructievideo
Eisen aan Thermische Isolatie volgens NTA 8800
De eisen die het Bbl (NTA 8800) stelt aan de thermische isolatie van nieuwbouw zien er als volgt uit:
| Toepassing | Minimale Rc-waarde |
|---|---|
| Vloer | Rc ≥ 3,7 m²K/W |
| Gevel | Rc ≥ 4,7 m²K/W |
| Dak | Rc ≥ 6,3 m²K/W |
In de Rc calculator ziet u direct of uw constructie voldoet aan de eisen conform NTA 8800.
ROCKWOOL Isolatieoplossingen
ROCKWOOL biedt diverse isolatieoplossingen voor verschillende bouwdelen:

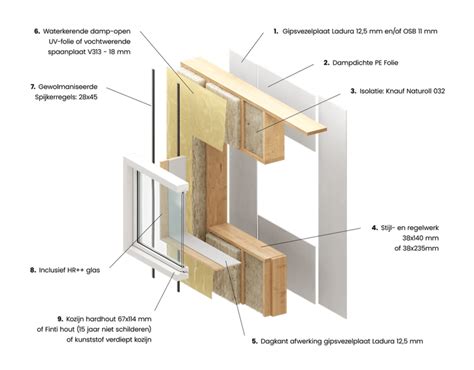

Gevelisolatie
Het ROCKWOOL gevelisolatie assortiment omvat oplossingen voor spouwmuren, vliesgevels, HSB gevels en geventileerde gevels. Met het ROCKWOOL MetaalbouwSysteem wordt ook de isolatie van metalen gevels gefaciliteerd.
Wandisolatie
Onder de merknaam Rocksono biedt ROCKWOOL steenwolproducten voor het isoleren van houten- en lichte metalen scheidingswanden of voorzetwanden. Dit assortiment is tevens geschikt voor het isoleren van houten gevelelementen en houten vloer- en plafondconstructies.
Vloerisolatie
Het ROCKWOOL assortiment voor vloeren biedt isolatieoplossingen voor houten, zwevende en betonnen vloeren. De Rockfloor producten zijn specifiek ontworpen voor de isolatie van steenachtige en houten dekvloeren.
Platte daken
Voor platte daken bevat het ROCKWOOL assortiment isolatiematerialen voor diverse dakbedekkingssystemen, waaronder losliggende, mechanisch bevestigde, gebrande en koudverkleefde systemen.
Geluidsisolatie van Gevels
Naast thermische isolatie, stelt het Bbl ook eisen aan de karakteristieke geluidwering van een gevel (GA,k) die een scheiding vormt tussen een verblijfsgebied en de buitenlucht. De karakteristieke geluidwering mag niet kleiner zijn dan het verschil tussen de geluidbelasting op de gevel en de grenswaarde voor het geluidniveau in het verblijfsgebied. Er geldt een minimumwaarde van GA,k = 20 dB.
Wanneer een gebouw op een geluidbelaste locatie komt te liggen, kan een specialist zoals PH Bouwadvies de berekeningen voor de geluidwering van gevels uitvoeren. Indien nodig kan er geadviseerd worden over te nemen maatregelen voordat met de bouw wordt begonnen. Het Bbl verwijst voor het vaststellen van de geluidwering van gevels naar NEN 5077. Deze norm vereist dat de toetsing - of aan de gestelde eis is voldaan - gebeurt door middel van een meting na voltooiing van het bouwwerk. Dit betekent dat tijdens de aanvraag van de bouwvergunning de geluidwering nog niet definitief vastgesteld kan worden.
Er bestaan weliswaar verschillende rekenmethoden om tijdens het ontwerpproces de geluidwerendheid te beoordelen, beschreven in NEN-EN 12354-3, NPR 5272 en GGG 97. Een gevel bestaat vaak uit meerdere elementen, zoals spouwmuren en kozijnen. Bij locaties met veel omgevingslawaai, zoals door wegverkeer, treinverkeer of vliegtuiglawaai, kan een specialist de berekening van de geluidwering van de gevel uitvoeren en beoordelen of het ontwerp voldoet aan het Bbl. Mocht het ontwerp niet voldoen, dan wordt geadviseerd over de benodigde maatregelen.
Kostenbesparing en Efficiëntie met Gevellensystemen

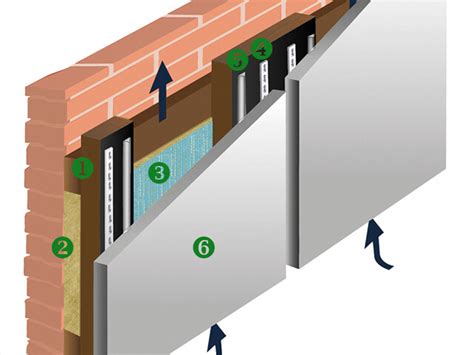

De systematische aanpak van een geventileerde gevel is cruciaal voor kostenstabiliteit tijdens de implementatie. Verschillende ontwerpstrategieën en technische vereisten kunnen reeds in de vroege planningsfasen grondig worden geëvalueerd, wat een solide basis biedt voor besluitvorming. Het montageproces, van de achterconstructie tot de bekleding met panelen, is grotendeels ongevoelig voor weersomstandigheden.
Componenten kunnen voorgemonteerd worden, en zowel de thermische isolatie als de gevelbekleding kunnen op maat gemaakt worden, zodat ze op de bouwplaats direct klaar zijn voor gebruik. Toleranties in de bouwstructuur, zoals uitsteeksels in betonnen schalen, kunnen eenvoudig ter plaatse worden gecompenseerd. De mogelijkheid tot volledige demontage van het systeem in aparte componenten vergemakkelijkt een efficiënte scheiding tijdens de ontmanteling.
Voor projecten met grote geveloppervlaktes kunnen panelen zelfs vóór levering op locatie worden voorbereid in geoptimaliseerde afmetingen, wat de werklast op de bouwplaats vermindert. De eenvoudige bewerkbaarheid, zowel op als buiten de bouwplaats, maakt individuele aanpassingen mogelijk, waarbij rekening gehouden kan worden met constructietoleranties zonder veel moeite. Bij de ontwikkeling van gevelpanelen wordt al rekening gehouden met scenario's aan het einde van de levensduur of latere ontwerprenovaties.
