Gewicht per vierkante meter van kanaalplaatvloeren en de impact op bouwkunde

Financieel rendement, levensduur, comfort, gezondheid, esthetiek, aanpasbaarheid, bouwsnelheid, grondstoffengebruik en energieverbruik zijn de sleutelwoorden voor een goed gebouw. In al deze aspecten speelt de vloer een prominente rol. De kanaalplaatvloer is een prefab betonvloer met holle kanalen die gewicht besparen en tegelijk sterkte leveren, waardoor grote overspanningen en zware belastingen mogelijk zijn.

Wat is kanaalplaatvloer en waarom is gewicht per m2 zo relevant?

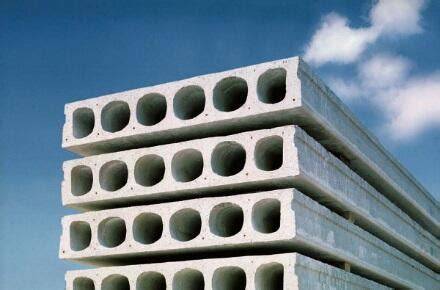

Een kanaalplaatvloer is een prefab betonnen systeemvloer die in de lengterichting is voorzien van doorlopende, ronde, holle kanalen. Deze kanalen zorgen ervoor dat de elementen een aanzienlijk lager eigen gewicht hebben in vergelijking met massieve vloeren. De kanaalplaatvloer wordt vaak toegepast als dakvloeren en, net als breedplaatvloeren, ook als verdiepingsvloeren. Het is een vrijdragende systeemvloer die bestaat uit prefab gewapend betonnen vloerplaten met deze holle kanalen.

Doordat de kanalen zo zijn geplaatst, kan tot 40% minder beton worden gebruikt vergeleken met massieve vloeren, wat resulteert in een lager gewicht, lagere funderingskosten en minder hijs- en transportwerk. De diktes variëren meestal tussen 150 en 400 mm, met breedtes van 0,6-1,2 m en lengtes die tot 18-20 m kunnen bedragen. Voor begane grondvloeren wordt vaak een 50 mm afwerklaag toegepast; soms wordt een druklaag van gewapend beton toegevoegd voor extra stabiliteit of hogere belastingen.

Technische eigenschappen en ontwerpvarianten

• Voorgespannen kanaalplaatvloeren: extra treksterkte en hogere belastingmogelijkheden.
• Niet-voorgespannen varianten: toepasbaar wanneer voorspanwapening niet vereist is.
• Isolatie en druklaag: EPS- of andere isolatiematerialen aan de onderzijde bij begane grondvloeren; een druklaag van circa 50 mm kanconstructief meewerken bij hogere belastingen of bij afwerkvloeren die extra stevigheid vereisen.

Net zoals bij andere prefab systemen zijn de kanalen ook bruikbaar voor het wegwerken van installaties zoals elektra, ventilatie of vloerverwarming. De holle kanalen dragen bij aan thermische en akoestische isolatie en verhogen daarmee het comfort van het binnenklimaat. De lage massa vergemakkelijkt ook snelle montage en minder transportverliezen op de bouwplaats.

Toepassingen en voordelen

• Grote overspanningen en zware belastingen: Kanalen en voorgespannen varianten maken hogere lijnlasten mogelijk.
• Snelle montage: Prefab elementen worden in de fabriek geproduceerd en direct ter plaatse geplaatst; geen betonstempels of bekisting nodig op locatie.
• Gewicht en milieuprofiel: Doordat minder beton nodig is, is het gewicht lager en wordt minder materiaal verplaatst, wat CO2-reductie en kostenbesparing oplevert.
• Thermische en akoestische isolatie: De holle kanalen leveren isolatie- en geluidsreductievoordelen op.
• Duurzaamheid en onderhoud: Beton is robuust en lang meegaand; levensduur 50-100 jaar is gangbaar bij goed ontwerp en uitvoering.

Praktische overwegingen bij een project

Bij een project met kanaalplaatvloeren is het cruciaal om de juiste plaatdiktes, breedtes en lengtes te kiezen en rekening te houden met de aangebrachte druklagen, sparingen en doorvoeren voor leidingen. De vormgeving van naden en voegvulling heeft invloed op de duurzame werking en luchtdichtheid. Speciale aandacht gaat uit naar luchtdicht bouwen en thermische afsluiting, vooral bij woningen en kantoorruimten waarin energiewaardes een belangrijke rol spelen.

Er zijn duidelijke kosten- en tijdsvoordelen te behalen: minder betonvolume leidt tot lagere materiaalkosten en CO2-uitstoot, terwijl de prefab productie en snelle montage bouwtijdwinst opleveren en daarmee een betere ROI. Voor vastgoedontwikkelaars kan dit door de betere voorspelbaarheid en kwaliteitsborging de financieringspositie versterken. Een standaard kanaalplaatvloer van 200 mm dik kan in geschikte omstandigheden belastingen dragen tot circa 5 kN/m² bij overspanningen tot circa 7 meter; bij verlijmde of voorgespannen varianten kunnen lengte en draagkracht verder toenemen.

Een concrete casus: vloer op 10 pilaren en twee gewapende balken

Op een erfverharding kan een oppervlakte van 10 m bij 20 m worden voorzien van kanaalplaatvloeren met 10 onderliggende betonnen pilaren (ca. 20 cm dik) die twee gewapende balken van circa 25 cm breed en 35 cm hoog dragen. De kanaalplaten zelf zijn 15 cm dik en voorzien van een 1 cm betonlaagje. Deze setup kan worden beschouwd als hooizolderachtig gebruik, en er wordt geadviseerd een constructeur te raadplegen om de totale draaglast en stabiliteit te verifiëren. De variabele belasting door gebruik en inrichting bepaalt uiteindelijk de maatvoering en toelaatbare belasting per m². In de meeste gevallen is een kanaalplaatvloer van 15 cm dikte geen standaard oplossing voor verdiepingsvloeren; die worden doorgaans met 20 cm of meer toegepast. Laat altijd een constructeur de berekeningen controleren, proefbelasten uitvoeren en de constructieve vereisten aanvullen.

Kernpunten voor voorbereiding en ontwerp

1. Laat constructieve berekeningen doen en proefbelasten om scheurvorming en capaciteitsverlies te voorkomen.
2. Overweeg een druklaag van circa 50 mm bij afwerkvloeren of bij hoge belastingseisen.
3. Plan leidingsdoorsnedes en uitsparingen vooraf met leverancier om integriteit te waarborgen.
4. Bescherm kanalen tegen waterinfiltratie met doppen en luchtdichtingsmaterialen bij montage.
5. Zorg voor een gelijkmatig dragende ondergrond en relevante fundering bij grote platen en zware belastingen.

Korte checklist voor financiers en bouwers

• Prefab productie en CE-markering voor kwaliteitsborging.
• Kostenraming tussen 85-120 euro per m2 voor kanaalplaatvloeren, afhankelijk van specificaties.
• Besparing op betonvolume en CO2-uitstoot ten opzichte van massieve vloeren.
• Voldoende aandacht voor brandwerendheid, geluidsisolatie en luchtdichtheid.
