Hoe werkt een cv-ketel: werking en onderhoud grondig uitgelegd

Je vraagt het je misschien weleens af: hoe werkt een cv-ketel eigenlijk? Cv staat voor centrale verwarming. De cv-ketel is het hart van de verwarming in huis. In de cv-ketel zit een brander. Die brander verwarmt water door gas te verbranden. Moderne cv-ketels doen dat met een elektronische ontsteking. De warmte die daarbij vrijkomt, wordt gebruikt om water op te warmen. Bij het verbranden van gas komen ook rookgassen vrij. Die moeten veilig worden afgevoerd. Daarvoor heeft de cv-ketel een ventilator. Het warme water wordt door de cv-ketel door je huis gepompt. Daar zorgt de circulatiepomp voor. Zo komt het warme water in je radiatoren of vloerverwarming terecht. Heb je warm water uit de kraan nodig? Dan zorgt de ketel daar ook voor.

De thermostaat bepaalt hoeveel warmte je nodig hebt in huis. Zet je de thermostaat hoger, dan zorgt de cv-ketel ervoor dat er meer warm water door het verwarmingssysteem stroomt. Een cv-ketel bestaat uit meerdere onderdelen die goed moeten samenwerken. Denk aan de brander, ventilator, circulatiepomp en warmtewisselaar. Goed onderhoud helpt om storingen te voorkomen en zorgt ervoor dat je cv-ketel veilig blijft werken. Ook blijft een goed onderhouden ketel vaak zuiniger werken dan een ketel met achterstallig onderhoud. Met regelmatig onderhoud controleren onze monteurs de werking van de ketel, voeren ze service uit en signaleren ze slijtage op tijd.

Een cv-ketel is het centrale onderdeel van een verwarmingssysteem in een gebouw. De cv-ketel zorgt ervoor dat het water in het systeem opwarmt waardoor de radiator of de vloerverwarming heet wordt en warmte uitstraalt in de verschillende ruimtes van het pand. Wil je meer weten over de werking, of over de onderdelen in een cv-ketel? De meeste cv-ketels werken op aardgas. Het gas is de brandstof voor de brander in de warmtewisselaar. Rondom de brander lopen buizen (of coils) waardoor het water van het verwarmingssysteem stroomt. Doordat de brander warmte uitstraalt door verbranding van aardgas wordt het water opgewarmd. Dit opgewarmde water wordt vervolgens via een buizenstelsel getransporteerd richting de radiatoren of de vloerverwarming. De circulatiepomp zorgt ervoor dat het water door het verwarmingssysteem circuleert. De radiatoren stralen warmte uit in de ruimtes. Door deze warmteafgifte koelt het water af.

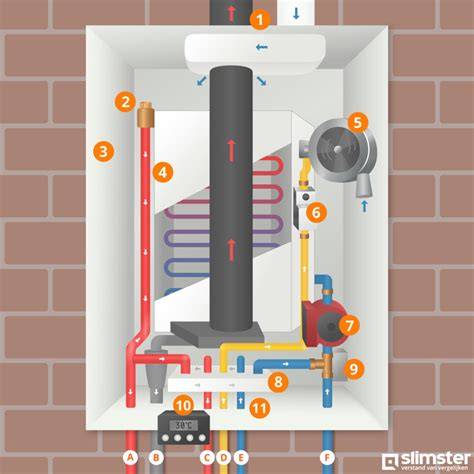

Belangrijke onderdelen en hun functies

1. In de warmtewisselaar wordt het water verwarmd. Je kan zeggen dat de warmtewisselaar de motor is van het verwarmingssysteem in een gebouw. De warmtewisselaar werkt op gas. Door middel van een vonk van de elektrische ontsteekpen slaat de ketel aan en wordt de brander geactiveerd. Rondom de brander lopen coils (buizen of spoelen) met water en wordt opgewarmd. Vervolgens wordt het opgewarmde water naar de radiatoren getransporteerd. Daar straalt het opgewarmde water haar warmte uit in de verschillende ruimtes.
2. Door verbranding van gas in de wisselaar ontstaan rookgassen die moeten worden afgevoerd. In een enkele (mono) warmtewisselaar worden de rookgassen naar buiten getransporteerd. In een condenserende ketel (duo) worden de rookgassen gebruikt voor een extra verwarmingsmoment door deze te condenseren. Voor de rookgasafvoer wordt in de meeste gevallen een concentrische afvoerpijp gebruikt. Dit is een dubbelwandige pijp, waarbij de binnenste pijp de rookgassen afvoert. In de buitenste pijp stroomt schone lucht.
3. De ventilator zorgt voor de aanvoer van lucht in de verbrandingskamer zodat het aardgas verbrand kan worden.
4. De circulatiepomp zorgt ervoor dat het water in het verwarmingssysteem in beweging is. Als de ketel aanslaat begint ook de pomp te werken.
5. Bij een hoogrendementsketel (HR-ketel) wordt rookgas dat vrijkomt bij de verbranding opnieuw gebruikt voor verwarming van het water. Het rookgas bestaat voornamelijk uit waterdamp en wordt gecondenseerd waardoor de druppels heet worden. Nadat deze druppels de warmte hebben afgegeven wordt dit water afgevoerd naar de riolering.
6. Hiermee wordt de juiste hoeveelheid gas naar de branderkop gebracht voor een optimale verbranding. Ook bepaalt het gasblok de juiste gasdruk. Belangrijk is dat bij iedere onderhoudsbeurt de afstelling wordt gecontroleerd.
7. Deze staat in verbinding met de thermostaat en meet onder andere de temperatuur van het water. Een hoogrendementsketel verwarmt het water in een verwarmingssysteem op een duurzame manier. De verwarming vindt plaats op twee momenten: door middel van de brander, waar aardgas wordt verbrand, en door middel van condensatie. De rookgassen die vrijkomen bij de verbranding worden opgevangen en gecondenseerd, waardoor hete waterdruppels ontstaan. Het afgekoelde water dat terugstroomt van een radiator naar de ketel, stroomt eerst langs deze hete druppels. Hiermee wordt het water voorverward. Vervolgens wordt er door de brander minder energie verbruikt om het water op de juiste temperatuur te brengen. Er ontstaat daardoor een rendement van boven de 100%. Hiermee wordt meer energie opgewekt dan dat er energie wordt verbruikt. De ketels van Eco Heating Systems halen een rendement tot 107%.

Onderhoud en efficiëntie

Onderhoud van een cv-ketel verlengt de levensduur en zorgt voor minder storingen. Het is een belangrijk onderdeel dat dikwijls wordt onderschat. Regelmatig onderhoud aan de cv-ketel omvat het controleren van de werking, het uitvoeren van service en het signaleren van slijtage op tijd. Tijdens onderhoud controleren monteurs ook de rookgasafvoer, waterdruk en lekkages. Regelmatig schoonmaken van de warmtewisselaar voorkomt storingen en zorgt ervoor dat de ketel optimaal en duurzaam kan blijven presteren.

Bij oudere ketels is jaarlijkse of tweejaarlijkse controle aan te raden, afhankelijk van de ketel en afspraken met de installateur. Het is verstandig om radiatoren en convectoren zo af te stellen dat er voldoende luchtstroom kan plaatsvinden. Plaats meubels niet tegen de radiator en houd altijd wat afstand. Een goed ingestelde verwarming zorgt voor 10 tot 15% minder energieverbruik en meer comfort. Bestaande radiatoren en convectoren kunnen efficiënter worden gemaakt met boosters aan de onder- of bovenzijde, of radiatoren waarin deze ventilatoren al ingebouwd zijn.

Regeling per kamer en thermostaten

Met behulp van thermostaatkranen wordt per ruimte de temperatuur geregeld. De kamerthermostaat geeft een signaal aan de ketel als deze moet branden. Slimme thermostaten kunnen de ketel per ruimte aansturen, wat energiebesparing oplevert. Een radiator-thermostaatknop regelt de warmteafgifte per radiator en verhoogt comfort terwijl onnodig gasverbruik afneemt.

Temperatuurregelingsprincipes voor moderne ketels:

• Moduleren: moderne ketels passen de aanvoertemperatuur automatisch aan de warmtevraag aan. Dit hangt af van seizoen, kamerthermostaatinstelling en isolatie. Laat de installateur controleren of jouw ketel modulerend is en stel de maximumtemperatuur in.
• Warm water en ecostand: combiketels leveren ook warm water. Verlaag het warme tapwater van 80 naar 60 graden Celsius (nooit onder de 60 graden). De ecostand kan jaarlijks 15 m3 gas besparen, afhankelijk van gebruik.
• Konstantie en veiligheid: rookgasafvoer, ventilator en oververhittingsbeveiligingen zorgen voor veilig verwarmen. Een goed onderhoud voorkomt problemen zoals lekkages en drukt afwijkingen.

Open vragen en veelgestelde vragen

Veelgestelde vragen behandelen onderwerpen als onderhoudsbeurten, de werking van de cv-ketel, en CO-vrij certificering. Een gecertificeerde installateur voert onderhoud uit, inspecteert op lekkage en rookgasafvoer, en kan adviseren over waterzijdig inregelen en de optimale temperatuurinstelling per seizoen. Vanaf 1 april 2023 moeten installatiebedrijven die cv-ketels plaatsen of eraan sleutelen het CO-vrij certificaat hebben.

Een oude cv-ketel zonder eigen luchtaanvoer kan risico’s met zich meebrengen. Het is daarom extra belangrijk om goede ventilatie te waarborgen en de rookgasafvoer regelmatig te controleren. Bij nieuwere systemen met gesloten aanvoer is dit minder problematisch, maar onderhoud blijft essentieel voor veiligheid en efficiëntie.

Praktische tips voor betere prestaties en veiligheid

• Laat jaarlijks of tweejaarlijks onderhoud uitvoeren door een gecertificeerde installateur
• Controleer waterdruk en ontlucht radiatoren regelmatig, vooral bij oudere installaties
• Zorg voor voldoende luchtcirculatie rondom radiatoren en convectoren

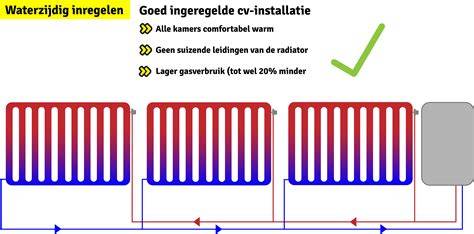

• Overweeg waterzijdig inregelen voor een betere verdeling van warmte over alle ruimtes
• Let op maximale watertemperatuur en pas zo nodig aan om energiekosten en CO2-uitstoot te verlagen

Samenvatting van de kernpunten

Een cv-ketel verwarmt water door gas te verbranden en pompt dit water door het verwarmingssysteem naar radiatoren en vloerverwarming. De warmtewisselaar, ventilator en circulatiepomp werken samen om warmte te genereren en te distribueren. Rookgassen worden via een afvoer naar buiten gebracht, en bij HR-ketels wordt restwarmte benut door condensatie. Regelmatig onderhoud verlaagt storingen, verlaagt de energiekosten en verhoogt de veiligheid. Moderne ketels moduleren de aanvoertemperatuur voor optimale efficiëntie en comfort, terwijl eco-standen en slimme thermostaten kunnen helpen bij verdere besparingen.
