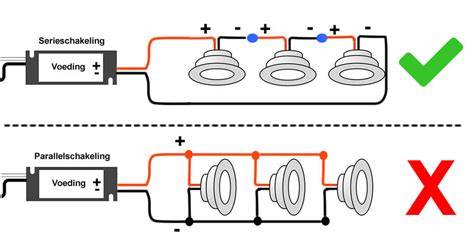

Je connector is eentje voor GU10 lampen, die moet je voeden met 230V. In tegenstelling tot parallel aansluitingen is bij een serie aansluiting stroom leidend. Bij een parallelschakeling blijven de overige LED’s wel licht geven wanneer één LED niet meer werkt. Je kunt LED spots parallel en in serie aansluiten. De aansluitmethode voor deze drie mogelijkheden verschillen. Bij een normaal verlaagd plafond of ruime koof mag de warmte ontwikkeling geen probleem zijn.
Inbouwspots worden tegenwoordig vaak toegepast als basisverlichting. Inbouwspots zijn geschikt als werklicht, maar wanneer je deze verlichting dimt is dit ook sfeerverhogend. De blog is opgedeeld in een aantal stappen, waardoor je snel aan de slag kunt. Om te voorkomen dat je tijdens het installeren van de spots steeds heen en weer naar je gereedschappen moet lopen, is het handig om vast de juiste materialen gereed te hebben.
Het installeren van inbouwspots is helemaal niet zo ingewikkeld als mensen vaak denken. Zeker niet met deze blog waarin we je precies uitleggen waar je op moet letten bij het installeren van inbouwspots. Je kunt LED spots parallel en in serie aansluiten. Wanneer je een aantal stappen volgt is deze klus eenvoudig te klaren.
De hoogte in jouw situatie bepaalt of GU10 spots passen. Momenteel is de hoogte 55mm en komt er nog gipsplaat van 9mm tegenaan. Ik ben erachter dat inbouwspots met GU10 lampjes niet gaat lukken, volgens mij is hiervoor een minimale hoogte van 60mm nodig, en als je ze wil kantelen nog eens 10mm. Dus 70mm totaal.
De spots zijn nu klaar voor gebruik. Als je een LED spot hebt aangesloten schakel dan de spanning weer in door de hoofdschakelaar of installatieautomaat om te zetten. Test voor montage of de LED spot werkt. Wanneer deze niet werkt, controleer of de LED spot goed is aangesloten.
Stap 1: Spanningsloos maken. Het is belangrijk dat je het gebied waar je gaat werken spanningsvrij maakt. Dit doe je door de hoofdschakelaar of de installatieautomaat om te zetten. Met een spanningzoeker kun je testen of het gebied spanningsvrij is.
Stap 2: Locatie spots bepalen. Bepaal de locatie van de spots. Teken af waar ze moeten komen. Inbouwspots kunnen warm worden, zorg dat ze genoeg ruimte hebben om de warmte kwijt te kunnen. Controleer of de inbouwmaat van de spots past bij jouw wensen en situatie.

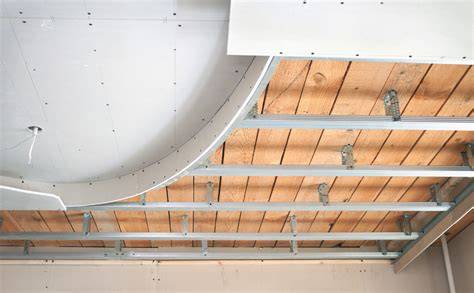

Stap 3: Draden aanleggen. Wanneer je een verlaagd plafond maakt en daarin spots wil aanleggen kan het verstandig zijn om draden te trekken voordat je de gaten gaat boren. Houd er rekening mee of je de spots in serie of parallel wil aansluiten.
Stap 4: Gaten boren. Gebruik een gatenzaag om gaten in het plafond te maken waar de spots komen. Gebruik je lasklemmen om de spots aan te sluiten? Voer dan ook stap 5 uit. Wanneer je dit niet wil gebruiken, ga dan verder naar stap 6 en sla stap 5 over.
Stap 5: Kabels verbinden met een lasklem. Strip de draden 11 mm. Verbind per kleur de kabels, door middel van lasklemmen, door wanneer je gebruikmaakt van meerdere spots. Zorg dat de lasklemmen de draden goed klemmen.
Stap 6: Spotje aansluiten. Gebruik je een spot met interne, externe transformator of direct op 230V? De aansluitmethode voor deze drie mogelijkheden verschillen. Lees hieronder per methode hoe dit moet.
Stap 6.1: Spotje aansluiten met interne transformator (12V). Bij de spots zijn instructies voor het aansluitschema meegeleverd. Afhankelijk van de spots is het mogelijk om de aansluiting te maken door gebruik te maken van connectoren of een LED driver. Een driver is vergelijkbaar met een transformator, dat zet de spanning van 230V om naar 12V, zodat deze spots kunnen functioneren.
Stap 6.2: Spotje aansluiten met externe transformator (12V). Sluit elk van de twee witte draden, afkomstig van de LED spot, in de middelste aansluiting van de twee lasklemmen. Het maakt niet uit welk draad van de LED je in welke lasklem plaatst.
Stap 6.3: Spotje aansluiten op netspanning (230V). Verbindt de spot met een elektriciteitskabel. Strip de draden en sluit de spot aan met de kleuren blauw (nuldraad), bruin (fasedraad) en geel/groen (aardedraad). Dit is de minst voorkomende optie. Sla deze stap over wanneer je niet gebruikmaakt van lasklemmen.
Stap 7: Doorlussen van overige draden. Gebruik lasklemmen om de overige draden per kleur door te verbinden.
Stap 8: Spanning inschakelen. Wanneer je een LED spot hebt aangesloten schakel dan de spanning weer in door de hoofdschakelaar of installatieautomaat om te zetten. Test voor montage of de LED spot werkt. Wanneer deze niet werkt, controleer of de LED spot goed is aangesloten.
Stap 9: Inbouwspot monteren. Wanneer het spotje is aangesloten, kun je deze in het geboorde gat plaatsen. Gebruik hiervoor de klemveren die op de spot zijn bevestigd.
Stap 12: Testen. Test met een schakelaar of dimmer of alle spots goed werken.
De afbeeldingen vind je hieronder. Belangrijk is dat je het juiste aansluitschema kiest afhankelijk van jouw gekozen inbouwspots. Allereerst is het natuurlijk belangrijk dat je de stroom uitschakelt. Installeer nooit verlichting wanneer de stroom nog aan staat.
Let op: verbind nooit de bruine draad aan de blauwe draad. Bepaal waar je de inbouwspots in het plafond wilt plaatsen en maak daar gaten door middel van een gatzaag. Trek vervolgens de kabel over het plafond. Zorg dat er uit ieder gat een lus komt van ongeveer 2 cm die je gemakkelijk kunt bereiken. Deze lussen gebruiken we straks om de inbouwspots aan de stroomdraad te verbinden. Zorg dat je echt minimaal 2cm lussen maakt of zorg voor iets langere lussen.
Nu we alle voorbereidingen hebben volbracht en het plafond klaar is voor de installatie kunnen we de inbouwspots daadwerkelijk gaan installeren. Afhankelijk van het type inbouwspot zijn er soms wat extra handelingen nodig. Bij INTOLED vind je veel inbouwspots met een GU10 fitting en spot. Om deze inbouwspots uiteindelijk in het plafond te plaatsen, zul je deze spotjes eerst moeten assembleren. Gelukkig is dit een fluitje van een cent.
Heb je een inbouwspot voor buiten gekocht met een GU10 fitting? Dan bevindt zich in het inbouwarmatuur een waterdicht rubbertje. Zorg ervoor dat deze goed afsluit. Wanneer je de fitting in het inbouwarmatuur draait kan het gebeuren dat deze draait of opvouwt, waardoor de spot niet meer waterdicht is. Knip de lussen die uit het plafond hangen door. Wanneer je de lussen hebt doorgeknipt kun je de draden strippen. Vervolgens verbind je de kabels aan elkaar door middel van een lasklem. De blauwe verbind je met de blauwe draad en de bruine met de bruine draad. Nu kunnen we de inbouwspot aan het stroomnetwerk koppelen. Wanneer de inbouwspot beschikt over een externe transformator zul je uiteraard de transformator moeten verbinden met de Wago klemmen en het stroomnetwerk in plaats van de inbouwspot. Let op: Veel inbouwspots worden geleverd met een transformator die niet geheel waterdicht is. Zorg dat je dit nakijkt. Is de transformator niet waterdicht? Plaats deze bij installatie in vochtige ruimtes dan in een waterdichte lasdoos. Heb je gekozen voor inbouwspots met een quick connector box? Dan hoef je niet aan de slag met Wago klemmen. Je kunt de stroomdraad dan direct aansluiten op de quick connector box.
Nu je alles hebt verbonden is het tijd om de verlichting eerst even te testen voordat je deze daadwerkelijk gaat inbouwen. Je wilt namelijk niet dat je alle spots weer uit het plafond moet halen. Nu we zeker weten dat alle verlichting daadwerkelijk werkt, is het tijd om de inbouwspots in het plafond te bouwen. Je trekt de klemmen van de inbouwspot naar binnen net zo ver totdat deze door het gat passen. Wanneer je deze vervolgens los laat zal de spot zich automatisch aan het plafond vast klemmen. Zorg dat je de klemmen voorzichtig neer laat komen.
Je kunt de installatie van inbouwspots natuurlijk uitbreiden met bijvoorbeeld een bewegingssensor, dimmer of een draadloze ontvanger met afstandsbediening. Uiteraard zul je de bewegingssensor ergens moeten plaatsen waar deze bewegingen kan detecteren. Voor inbouwspots adviseren wij een inbouw bewegingssensor. Deze kun je net als een inbouwspot direct in het plafond inbouwen. Wil je jouw inbouwspots kunnen bedienen met een afstandsbediening? Dan kun je de schakeling verrijken met een draadloze ontvanger. Deze plaats je net als de bewegingssensor tussen het stroompunt en de inbouwspots. De draadloze ontvanger kun je vervolgens gewoon bovenop het plafond plaatsen. Ben je inbouwspots in een vochtige ruimte aan het installeren? Plaats de draadloze ontvanger dan in een waterdichte lasdoos. Het inbouwen van een dimmer is ook zeer gemakkelijk. Als eerste zul je het afdekraam van de schakelaar of stopcontact moeten verwijderen. Nu de draden bloot liggen kun je de muurdimmer aansluiten op de stroomdraden uit de muur. Soms moet je de draden erin schroeven en soms kan dit door middel van klemmen.
De bruine draad is de Line (l) en de zwarte of blauwe draad de neutraal. Hoe je de draden precies moet bevestigen hangt af van het merk dimmer dat je hebt. Nu alle draden bevestigd zijn kun je deze terug in de inbouwdoos plaatsen. Zorg dat je geen kabels breekt of scheurt tijdens het terugplaatsen ervan. Nu je alles hebt geïnstalleerd kun je de stroom weer veilig inschakelen. Dit is ook het moment dat we de dimmer gaan testen. Op veel dimmers vind je één of twee schroefjes met “min” en “max” erboven. Hiermee stel je het minimale bereik in van de dimmer. De verlichting gaat waarschijnlijk knipperen, maar dit is normaal. Draai het schroefje vervolgens weer rustig naar rechts, totdat de verlichting net niet meer knippert.
Ja, maar meestal niet direct in een massief betonnen plafond zonder extra voorbereiding. Voor standaard inbouwspots is namelijk ruimte nodig boven het plafond om de spot en aansluiting weg te werken. In een betonnen plafond ontbreekt die ruimte vaak. Daarom wordt in zulke situaties meestal gekozen voor een verlaagd plafond, een koofconstructie of een alternatief zoals opbouwspots.
De moderne opties: LED-strips in plaats van losse spots kunnen ook een optie zijn. Dan de dimmer en de driver: deze moeten 'voor elkaar' geschikt zijn. Je kunt niet zomaar een willekeurige dimmer en driver combineren! Wil je alles over GU10 spotjes weten? Lees dan het artikel over soorten lampfittingen. Wil je weten wat je moet doen om spotjes te plaatsen en aan te sluiten? Hier leggen we het je uit.
Bij een normaal verlaagd plafond moet je rekening houden met de hoogte en warmteafvoer. De plaats van spotjes bepaal je op basis van de vorm van de ruimte, de functie van het licht en de plekken waar je extra verlichting nodig hebt. Vaak wordt gekeken naar de afstand tussen de spots onderling en de afstand tot de muur. Daarnaast spelen praktische punten mee, zoals een werkblad in de keuken, een spiegel in de badkamer of een zithoek in de woonkamer. Er is geen vast aantal spotjes dat altijd klopt voor 4 meter, omdat dat afhangt van meerdere factoren.
Of je nu kiest voor opbouwspots, plafondlampen, railverlichting of wandlampen: de keuze hangt af van de ruimte, stijl en gewenste verlichting. Een verlaagd plafond kan door de hoogte en de beschikbare ruimte eenvoudiger zijn dan een massief plafond. Inbouwspots installeer je altijd via een parallelschakeling.
GU10 spot aansluiten
Wil je alles goed plannen? Maak een lichtplan waarin je bepaalt hoeveel LED spots er nodig zijn voor de gewenste lichtopbrengst. Een goede voorbereiding bespaart tijd en voorkomt fouten tijdens de installatie.
