Kort gezegd: een kanaalplaatvloer is een lichte prefab betonnen vloer met holle kanalen. Die is snel te monteren en vaak gunstig in kosten. Een breedplaatvloer bestaat uit prefab platen die op de bouwplaats worden afgestort met extra beton en wapening, waardoor je een strakker plafond krijgt en meer ontwerpvrijheid hebt. In veel villa’s is een kanaalplaatvloer een slimme standaard: efficiënt, sterk en snel te plaatsen. Kies je voor grote overspanningen, veel maatwerk of wil je een zo strak mogelijk plafond en extra aandacht voor akoestiek? Bij het bouwen van een villa komt er heel wat kijken, en een van de belangrijkste onderdelen van de constructie is de keuze van de vloeren.
In deze vloeren worden namelijk alle E- en W-installaties weggewerkt. Bij Architectuurwonen passen we vaak de kanaalplaatvloer toe vanwege de veelzijdigheid en de efficiënte uitvoering. Toch zijn er situaties waarin we kiezen voor een breedplaatvloer. Een kanaalplaatvloer is een prefab betonnen vloer, in een fabriek geproduceerd en zijn voorzien van holle kanalen die zorgen voor een lichtere constructie en een lagere materiaalkosten. De kanalen kunnen gevuld worden met isolatiemateriaal zoals steenwol of tempex, wat een hoge isolatiewaarde aan de vloer geeft. Ook in een kanaalplaatvloer kunnen tijdens de productie al diverse onderdelen worden verwerkt, zoals uitsparingen en leidingen.
- Een kanaalplaatvloer is lichter, goedkoper en makkelijk te verwerken. Een breedplaatvloer is ook een prefab vloer, maar in tegenstelling tot de kanaalplaatvloer wordt deze voorzien van een dunne laag beton die op locatie wordt afgestort. De breedplaat bestaat uit een betonnen plaat met een dunne onderwapening, die op de bouwplaats wordt voorzien van een extra wapening en betonlaag. Deze vloerplaten zijn makkelijk af te werken en worden met een minimale naad gelegd. Daarnaast kunnen er in deze vloerdelen in de fabriek al allerlei onderdelen worden verwerkt, zoals inbouwdozen, leidingen, ventilatiegangen en diverse uitsparingen.
- Bij de bouw van villa’s waar maatwerk en flexibiliteit essentieel zijn, kan een breedplaatvloer uitkomst bieden. Beide vloersystemen hebben prefab-elementen en zijn populair vanwege hun efficiëntie en sterkte. De installatietijd op de bouwplaats wordt bij beide methoden beperkt, omdat een groot deel van het werk al in de fabriek wordt uitgevoerd. Bij de bouw van een villa met veel maatwerk of speciale architectonische eisen, zoals grote open ruimtes zonder steunpilaren, kan een breedplaatvloer noodzakelijk zijn. Ook wanneer er specifieke eisen zijn op het gebied van akoestiek, zoals geluidsisolatie tussen verdiepingen, biedt een breedplaatvloer betere prestaties.
- De keuze tussen een kanaalplaatvloer en een breedplaatvloer hangt af van de specifieke eisen van jouw villa. Bij de villa ontwerpen van Architectuurwonen volstaat vaak een kanaalplaatvloer vanwege de lagere kosten en snelle installatie. Wil je meer weten over de verschillen tussen deze vloeren en ben je benieuwd hoe wij deze keuze maken bij het villa bouwen? De bouw maakt veelvuldig gebruik van prefab begane grondvloeren. De geïsoleerde vloeren zijn er in meerdere varianten. De drie belangrijkste zijn de combinatievloer, de geïsoleerde kanaalplaatvloer en de ribcassettevloer.
De PS-combinatievloer vergt de meeste uren. Voor het maken van een geïsoleerde begane grondvloer is de combinatievloer vooral in kleinere bouwprojecten het meest toegepaste vloertype. De betonbalken en de EPS-broodjes zijn relatief gemakkelijk te leggen en zijn eventueel vanuit voorraad leverbaar. De vloeren voldoen aan de gestelde isolatie-eisen (Rc 3,5 m2K/W of hoger). Gebruik van EPS-randbekistingen zorgt er voor dat ook de aansluiting op de fundering voldoet aan de bouwfysische eisen en dat de isolatie van het opgaande werk deugdelijk aansluit op de vloer.
Voor een wat grotere of lastigere plattegrond kan de bouwmaterialenhandel of leverancier de vloer volledig uitwerken en projectspecifiek leveren, inclusief alle hulpstukken en de juiste hoeveelheid wapening in de balken. Het verdient de voorkeur om de betonnen liggers voor de combinatievloer met een kraan ongeveer op de juiste plek te leggen, zodat ze daarna alleen nog maar wat verschoven hoeven te worden. De liggers zijn nogal zwaar, met name als de overspanning groter is. Daarom zijn er speciaal voor renovatie verschillende andere liggers ontwikkeld met een lager gewicht. Daarmee is het eenvoudiger om in een bestaand vertrek een nieuwe geïsoleerde vloer te leggen. De combinatievloer is slechts een halffabricaat en moet in het werk worden voorzien van een krimpnet en worden afgestort. De vloer is dus bewerkelijker dan het leggen van een geïsoleerde kanaalplaatvloer of ribcassettevloer. De vloer heeft ook een wat geringere stijfheid.
De ribcassettevloer is tot ongeveer 6 meter lengte een prima alternatief. Voor een rechttoe, rechtaan vloer met een overspanning tot ongeveer 6 meter en een normale vloerbelasting is de ribcassettevloer een prima alternatief. Dit is een vloertype dat in doorsnede eigenlijk dezelfde opbouw heeft als een combinatievloer. Neerleggen en afstorten van de naden volstaat. Sparingen voor een kruipluik of meterkast kunnen fabrieksmatig worden aangebracht, maar wel in de spiegel van het element. De geïsoleerde kanaalplaatvloer biedt meer mogelijkheden in grotere overspanningen en vloerbelastingen. De kanaalplaat is vooral bekend van de verdiepingsvloer, waar deze vloer zich bewezen heeft als een economisch en praktisch product.
Over een kanaalplaatvloer worden echter wel orderkosten berekend. Voor een vloer in een klein project maakt dat het minder interessant. Maar orderkosten gelden per project. Als ook de verdiepingsvloer in kanaalplaat wordt uitgevoerd - en in dezelfde order wordt meegenomen - blijven de orderkosten gelijk en gaan de kosten gerekend per m2 al weer behoorlijk omlaag. Sparingen voor kruipruimte of meterkast zijn niet bij elke leverancier mogelijk. Behalve de kosten per vierkante meter en de orderkosten, is bij prefab uiteraard ook de levertijd van belang. Wie snel een project moet uitvoeren, kiest dan het beste voor de combinatievloer. Ook voor lastige plattegronden met veel hoeken is de combinatievloer een flexibel inzetbaar product.
Dat de maximale overspanning wat beperkter is dan bij de andere vloertypen, hoeft niet altijd een probleem te zijn. Al de verschillende keuzes zijn uiteraard van invloed op de uiteindelijke totaalprijs. Die kan dan ook behoorlijk variëren. De juiste keuze is projectafhankelijk en wordt sterk beïnvloed door specifieke omstandigheden en wensen. Voor onze kostenberekening gaan we voorbij aan deze opties en vergelijken we puur op kosten per vierkante meter. We kiezen als uitgangspunt voor een vloer van 4,5 x 8 meter, met een Rc-waarde van 3,5 m2K/W.
De prijzen in deze rubriek Bouwkosten komen uit de kostenbegrotingstool Bouwdelen.nl, dat onder meer gebruik maakt van de prijzen van Raab Karcher. De prijzen zijn gemiddelde inkoopprijzen, gebaseerd op aannemersbedrijven met maximaal vijf werknemers. Prijzen zijn onder meer afhankelijk van te verwerken hoeveelheden en zijn exclusief speciale kortingen en acties. Het basisuurloon is gesteld op 40 euro, exclusief opslagen. Het aantal arbeidsuren is een inschatting en is in de praktijk project- en bedrijfsafhankelijk.
Een kanaalplaatvloer is een prefab betonnen vloer die bestaat uit holle kanalen. Deze kanalen zorgen ervoor dat de vloer relatief licht is, terwijl hij toch voldoende draagkracht heeft. Kanaalplaatvloeren worden op maat geproduceerd en geleverd in verschillende diktes en lengtes, afhankelijk van de eisen van het bouwproject. Ze zijn eenvoudig te monteren, waardoor ze veel tijd en arbeid besparen op de bouwplaats.
Voordelen van kanaalplaatvloeren: Sterkte en stabiliteit door de structuur; Lichtgewicht door holle kanalen; Snelle plaatsing; Isolatie mogelijk; Goeder isolerende eigenschappen; Geschikt voor lange overspanningen; Weinig tot geen bekisting nodig; Duurzaamheid; Gladde onderzijde klaar voor spuitwerk; Milieuvriendelijk. Een kanaalplaatvloer biedt ook een uitstekende combinatie van snelheid, kwaliteit en kostenefficiëntie voor moderne vastgoedprojecten.
Waarom is een constructieberekening voor een kanaalplaatvloer essentieel? Hoewel kanaalplaatvloeren veelzijdig en sterk zijn, is het belangrijk dat ze correct worden toegepast in de constructie. Een constructieberekening is nodig om ervoor te zorgen dat de vloer veilig is en de belasting van het gebouw kan dragen. Draagkracht, Plaatsing, Materiaalkeuze en Vergunningseisen zijn cruciaal voor een correcte toepassing.
Een kanaalplaatvloer is een vrijdragende systeemvloer; de kanaalplaatvloer bestaat uit prefab gewapend betonnen vloerplaten die van holle kanalen zijn voorzien (wapening in de lengterichting). Over deze kanaalplaatvloer hoeft vaak alleen maar een dekvloer van minimaal 50 mm te worden gestort. Soms komt er in plaats van een afwerkvloer of als extra laag een druklaag op. Kanaalplaatvloeren kunnen als dakvloeren worden toegepast en, net als breedplaatvloeren, ook als verdiepingvloeren. Ze zijn verkrijgbaar in zowel voorgespannen als niet-voorgespannen varianten.
Vervolgens komen de voordelen in beeld: Grote overspanningen en hoge belastingen; Efficiënt materiaalgebruik en lager gewicht; Snelle en eenvoudige montage; Goede isolerende eigenschappen; Geschikt voor lange overspanningen; Weinig bekisting nodig; Duurzaamheid; Gladde onderzijde; Milieuvriendelijk. Nadelen ten opzichte van breedplaatvloeren: minder vormvrijheid, naden tussen platen die afgewerkt moeten worden, en speciale voorzieningen voor leidingen. Desondanks blijven kanaalplaatvloeren een populaire keuze voor woning- en utiliteitsbouw, zeker bij massaproductie en renovatieprojecten.
Hercuton - Plaatsen kanaalplaatvloeren t.b.v. bedrijfsverzamelgebouw
Bij Fortus begrijpen we de specifieke behoeften van projectontwikkelaars. Kanaalplaatvloeren worden ontworpen volgens strenge normen en kunnen aanzienlijke belastingen dragen. Een standaard kanaalplaatvloer van 200 millimeter dik kan bijvoorbeeld een nuttige belasting van 5 kN/m² dragen bij een overspanning van 7 meter. De holle kanalen in de platen kunnen ook functioneel worden gebruikt: ruimte voor installaties zoals elektra, ventilatie of vloerverwarming. Een belangrijk voordeel van kanaalplaatvloeren is hun brandwerendheid: minimaal 60 minuten, vaak tot 120 minuten of meer mogelijk. Op het gebied van geluidsisolatie presteren ze ook goed: massa van het beton en eventueel een zwevende dekvloer dragen daaraan bij. Kanaalplaatvloeren vinden hun toepassing in diverse vastgoedprojecten, waaronder parkeergarages en renovatie- en transformatieprojecten. Het lichte gewicht maakt extra verdiepingen mogelijk zonder zware belasting op de fundering.

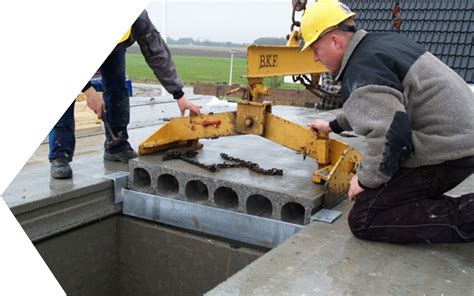

De installatie vereist specialistische kennis en ervaring. Het proces begint met een nauwkeurige maatvoering en het voorbereiden van de draagconstructie. Na het plaatsen worden de voegen tussen de platen afgedicht. Vervolgens wordt vaak een druklaag aangebracht die constructief meewerkt voor de horizontale stabiliteit van het gebouw. In sommige gevallen is een niet-constructieve dekvloer van minimaal 50 millimeter voldoende voor de afwerking. Kwaliteitscontrole is essentieel: de platen worden in de fabriek geproduceerd volgens strenge normen en voorzien van CE-markering. Kanaalplaatvloeren scoren goed op duurzaamheid doordat productie in de fabriek efficiënter is en minder beton vereist dan ter plaatse gestorte vloeren.
