Met ons stappenplan kun je zelf gemakkelijk en correct een radiator aansluiten of installeren.

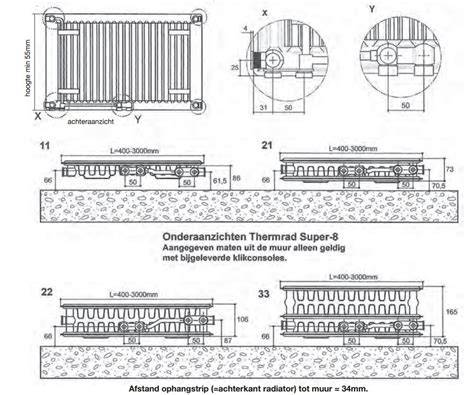

Wordt er een Super 8 radiator van het merk Thermrad aangesloten? Vanwege de vele aansluitmogelijkheden kan deze radiator in vrijwel elke situatie worden toegepast.
Alle radiatoren hebben aan de linker- en rechterzijde van de radiator 2 zij-aansluitingen 1/2" binnendraad en aan de onderkant van de radiator zitten 4 onderaansluitingen 3/4" buitendraad, H.O.H. 50mm.
Wil je gebruikmaken van de onderaansluitingen? Dan kan rechtsboven op de meegeleverde insert een M30 thermostaatkop of handwiel worden gemonteerd.
De onderaansluitingen zitten in het midden en aan de rechterkant van de radiator.
Als je vanaf de voorzijde naar de onderaansluitingen kijkt, dan geldt dat de aanvoer links zit en de retour rechts.
Wil je deze radiator via de zijkant aansluiten? Dan is de afstand tussen de zij-aansluitingen de hoogte van de radiator minus 55mm.
Alle radiatoren worden inclusief bevestigingsmateriaal, M30 insert, aftapper, ontluchter en blindstoppen geleverd.
Heb je nog vragen of wil je meer weten over het aansluiten van deze radiator?
Wanneer je zelf een beetje handig bent, is het aansluiten van een designradiator in een middag afgerond.
Met ons stappenplan heb je de klus zo geklaard.
Haal de stekker van de cv-ketel uit het stopcontact.
Teken met een waterpas de plek af waar de wandbeugels moeten komen.
Kaarsrecht? Bevestig ze dan aan de muur.
Hang vervolgens de radiator op en stel de beugels daarna een klein beetje bij.
Draai het puntstuk van het voetventiel en het kraanhuis los.
Wikkel een stukje teflontape om de schroefdraad van de puntstukken.
Op deze manier gaat de verbinding niet lekken.
Draai nu het kraanhuis en het voetventiel vast aan de zojuist geplaatste puntstukken.
Sluit vervolgens de radiator aan op de waterleiding.
Het kan zijn dat je de leiding nog moet buigen of zagen voordat deze past.
Leidingen zaag je makkelijk op maat met een leidingsnijder.
Na het snijden heeft de rand van de leiding een oneffen structuur.
Dit worden ook wel bramen genoemd.
Met wat schuurpapier verwijder je deze bramen.
Door middel van T-stukken verbind je de leidingen met elkaar.
Met knelkoppelingen maak je de leidingen aan de radiator vast.
Met muurbeugels zorg je ervoor dat de leidingen ook aan de muur vastzitten.
Steek nu de stekker van de cv-ketel weer in het stopcontact.
Vul vervolgens de verwarming bij.
Laat hem tijdens het bijvullen ook regelmatig ontluchten, net zolang tot het systeem op druk is.
Wil je de radiator netjes afwerken? Plaats dan nog de rozetten aan de onderzijde van de leidingen.
Het hoeft dus helemaal niet ingewikkeld te zijn om je designradiator aan te sluiten!
Wil je meer weten over onze designradiatoren of het aansluiten daarvan? Kom dan eens langs in onze showrooms of neem telefonisch contact met ons op.
Aansluiten van een vervanging of nieuwe radiator stap voor stap
Eens je materialen zijn aangekomen, kan je de radiator aansluiten.
Alvorens je een nieuwe radiator kan aansluiten, is het wel belangrijk om enkele maatregelen te nemen.
We gaan er in dit scenario van uit dat je een oude radiator gaat vervangen en deze dus nog moet afsluiten.
Om dit veilig te kunnen doen, is het van groot belang de stekker uit de cv-ketel te halen om zo de verwarming uit te schakelen.
Nu is het tijd om de te vervangen radiator te laten leeglopen en te demonteren.
Je begint met de radiatorkraan bovenaan de radiator en het voetventiel onderaan de radiator dicht te draaien.
Nu je radiator gedemonteerd is, kunnen we de nieuwe radiator aansluiten.
Zet hiervoor de radiator even verticaal, zodat je iets vlotter kan werken.
Neem vervolgens het onderblok bij de hand.
Dit onderblok zorgt voor de verbinding tussen de radiator en de aanvoer- en retourleidingen.
Breng indien nodig afdichting aan op de schroefdraad (bijvoorbeeld met teflon of afdichtingsdraad) en schroef ze stevig in de aansluitingen van de radiator.
Eens het onderblok op de radiator is bevestigd, meet je de afstand van de zijkant van de radiator tot het midden van de eerste aansluiting van het onderblok.
Dit is belangrijk om correcte afmetingen te hebben voor het aansluiten van de leidingen.
Teken op de achterkant van de radiator het center midden van de aansluiting van het onderblok door met een stift en meet daarna vanuit die aanduiding de afstand met de onderkant van de radiator.
Eens je dit gedaan hebt, zet je deze afstand ook over op de muur.
Nu je afmetingen getekend zijn, is het tijd om de ophangbeugels te bevestigen aan de muur.
Op de meeste radiatoren zijn er beugels gemonteerd op de achterkant en hoef je enkel nog de ophangbeugels aan de muur te monteren.
Meet de afstand van de zijkant van de radiator tot het midden van een ophangbeugel.
Nu je de zijkanten weet, kan je hetzelfde doen voor de onderkant.
Hiervoor dien je de ophangbeugels, die normaal gezien aan de muur moeten komen, even op de beugels van de radiator te plaatsen om zo de juiste afmetingen te hebben.
Eens je dit gedaan hebt, meet je de afstand van de onderkant van de radiator tot de onderkant van de ophangbeugel.
Teken dit vervolgens ook uit op de muur.
Bevestig nu de ophangbeugels aan de muur.
Dit doe je door gaten te boren in de muur en die voorzie je van pluggen en schroeven.
Hangen je ophangbeugels op? De beugels hangen op, dit wil zeggen dat de radiator opgehangen kan worden.
In stap 2 heb je de koppeling vastgeschroefd op de radiator met behulp van het onderblok.
In deze stap verwijder je het onderblok terug even, maar zorg je ervoor dat de koppeling wel op zijn plaats blijft zitten in de radiator.
Nu je radiator bevestigd is aan de muur, kunnen we beginnen met het aansluiten.
Beginnen doen we met de knelkoppelingen te verwijderen van het onderblok.
Zet het onderblok even op de aanvoer en afvoer aansluiting en teken af waar de meerlagenbuis eventueel ingekort moet worden.
Kort vervolgens de Alpex of meerlagenbuis in met een tang.
Zijn je leidingen al op de correcte lengte? Kalibreer vervolgens de meerlagenbuis met een kalibreerhulpstuk voordat je de knelkoppelingen monteert, zodat de buis opnieuw perfect rond is en de koppelingen correct en lekvrij gemonteerd kunnen worden.
Door het afsnijden van de meerlagenbuis zullen de rondingen van de buizen namelijk niet meer mooi rond zijn.
Een kalibreerhulpstuk zorgt opnieuw voor juiste en mooie rondingen waardoor je de koppelingen beter kan bevestigen.
Eens je de morelagenbuis gekalibreerd hebt, is het tijd om het onderblok aan te sluiten op de meerlagenbuis.
Aangezien de meeste radiatoren een stijgbuis in de radiator hebben, is het niet nodig om deze nog manueel te installeren.
De radiatorkraan of thermostatische kraan moet wel nog geïnstalleerd worden.
Deze is vlot te installeren en hoef je enkel op de voorziene plek vast te draaien.
Zowel radiatorkranen als de voorziene aansluiting voor de kraan zijn beide voorzien van een schroefdraad voor een vlotte en simpele montage.
Belangrijk hierbij is wel dat je de thermostatische kraan op standje vijf zet voor je ze vast draait.
Monteer aan de andere kant van de radiator een radiatorstop of blindstop.
Aangezien je sommige radiatoren langs twee kanten kan aansluiten, wil dit zeggen dat er bijvoorbeeld bij een rechtse aansluiting links nog een opening kan zijn.
Dit kan je afwerken met een blindstop.
Vervolgens monteer je bovenaan de radiator de ontluchter.
En voilà , je radiator is klaar voor gebruik.
Volg je dit handig stappenplan dan kan je zelf makkelijk en correct een radiator aansluiten of installeren.
Zo heb je zelf 100% controle over de koos materialen en bespaar je op installatiekosten van een vakman.
Heb je na het lezen van dit artikel nog vragen over het kopen of sluiten van een radiator?
Snelle checklist tijdens het installeren
- Stekker cv-ketel eruit
- Waterpas controleren en ophangbeugels bevestigen
- Onderblok bevestigen en afmetingen opmeten
- Aansluitingen afvullen met afdichtingsmateriaal
- Leidingen op maat snijden en kalibreren
- Knelfittingen bevestigen en controleren op lekken
- Radiatorkraan op stand vijf vastdraaien
- Ontluchten bijvullen totdat druk op peil is
