Het kan echter voorkomen dat door persoonlijke voorkeuren of een afwijkende vloerafwerking het gewenste comfort niet wordt bereikt.
Afhankelijk van het type vloerverwarmingsinstallatie kan deze mogelijk verder worden geoptimaliseerd voor uw situatie.
Een vloerverwarming verdeler is het hart van de verwarmingsinstallatie.
Het is daarom belangrijk dat deze goed wordt aangesloten.
Een vloerverwarming verdeler wordt meestal in de meterkast of in een opbergkast geïnstalleerd.
De aansluiting van een verdeler voor de vloerverwarming kan worden opgedeeld in drie delen.
De drie delen zijn: Verdeler ophangen, vloerverwarmingsbuizen aansluiten en de thermostaatknop aansluiten.
Deze delen zijn onderverdeeld in substappen.
Als vloerverwarming wordt aangesloten op een CV-systeem met een aanvoertemperatuur van maximaal 45 °C, dan worden hiervoor in de meeste gevallen open verdelers (zonder pomp) gebruikt.

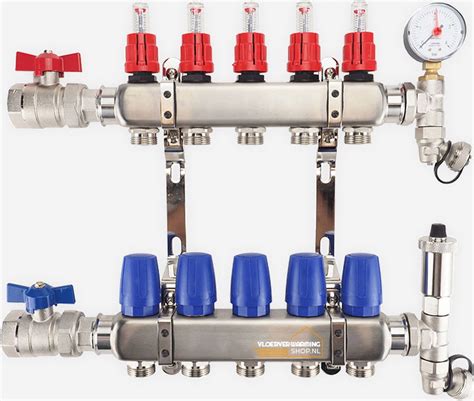

De verdeler mengt en verdeelt warm water over de vloerverwarmingsgroepen en zorgt dat elke groep het juiste debiet krijgt.
Bij Benelux Vloerverwarming kies je voor RVS 4301 verdelers met inregelbare flowmeters en ventielinserts, passend op de meeste thermische motoren.
De opwarming van het water in de buizen van de vloerverwarming gebeurt veel efficiënter met een warmtepomp.
Een goed aangesloten verdeler is het hart van je watergedragen vloerverwarming: hij verdeelt het warme water over de groepen en borgt het juiste debiet en temperatuur.
Een thermostaatkraan regelt dit automatisch.
Een opens Verdeler werkt min of meer als het hart van je vloerverwarming.
Door middel van een thermostaat geef je aan de vloerverwarming verdeler door welke temperatuur de vloer moet krijgen.
Vloerverwarming verdeler aansluiten? Vloerverwarming verdeler aansluiten?
De aansluiting van een verdeler voor de vloerverwarming kan worden opgedeeld in drie delen.
De verdeler wordt meestal in de meterkast of in een opbergkast geïnstalleerd.
De drie delen zijn: Verdeler ophangen, vloerverwarmingsbuizen aansluiten en de thermostaatknop aansluiten.
Een vloerverwarming verdeler kan op vrijwel elke plek in huis worden geplaatst.
In dit kennisbank artikel lees je er alles over.
De verdeler wordt meestal in de meterkast of in een opbergkast geïnstalleerd.
Plannen voor het aansluiten van de verdeler moet je altijd volgens de handleiding volgen.
Er zijn twee veelgebruikte soorten verdelers: de open en gesloten verdeler met of zonder pomp.
De open verdeler werkt min of meer als het hart van je vloerverwarming.
Bij gesloten verdeler zonder pomp kan geen menging plaatsvinden, waardoor deze vaak wordt toegepast bij laagtemperatuur systemen.
Als vloerverwarming wordt aangesloten op een blok- of stadsverwarming met een hoge aanvoertemperatuur, dan worden ook mengverdelers toegepast.
De verdeler ophangen: bepaal de hoogte en plaats, ongeveer 40 cm boven de vloer.
De aanvoer- en retouraansluiting moet naar boven zitten.
Open de gaten voor de wandbeugels en hang de verdeler vast.
Vloerverwarmingsbuizen aansluiten: knip elke buis recht af en schuif knelmoer en klemring op de buis, plaats de tule en steek de buis volledig tot aan de aanslag in de Euroconus-aansluiting.
Draai de knelmoer met de hand aan en trek deze na met twee sleutels.
Herhaal dit per groep op aanvoer en retour.
Plaats geleidenbochten onderaan voor een ruime bocht en let op de groepsvolgorde zoals in je legplan staat.
Open de flowmeters volledig als startpunt voor later inregelen.
Aansluiten op warmtebron, vullen en testen: sluit de aanvoerleiding van de cv-ketel of warmtepomp op de aanvoerbalk aan en de retour op de retourbalk.
Vul het systeem groep voor groep en ontlucht op de hoogste punten en bij de verdeler.
Test op lekkage en laat het systeem op bedrijfsdruk draaien.
Streef bij bedrijfsdruk naar een retour die 5-10 °C lager is dan de aanvoer en stel de flow per groep via de flowmeters bij.
Werk je met een cv met hoge aanvoertemperatuur, gebruik dan een mengset met pomp en thermostaatkraan en begrens de aanvoer tot ca. 40 °C.
Na het aansluiten richt je de installatie optimaal in via vloerverwarming inregelen en instellingen.
Er gebeurt precies hetzelfde als hierboven beschreven alleen dan met de vloerverwarming in plaats van radiatoren.
De vloer wordt dus warm bij warmtevraag, maar zodra de ruimte op temperatuur is zal de vloerverwarming stoppen met verwarmen.
De vloer zal dus niet altijd warm aanvoelen.
Er is een instructievideo en een uitgebreid stappenplan beschikbaar om zelf een verdeler aan te sluiten.
In deze blog laten we zien welke gereedschappen nodig zijn en welke stappen je moet nemen om de verdeler op de juiste manier aan te sluiten.
Voor deze instructie maken we gebruik van onze comfort verdeler.
Vloerverwarming verdeler aansluiten: zo doe je dat!
Een verdeler zorgt ervoor dat warm water verdeeld wordt over de verschillende verwarmingsbuizen.
Een verdeler zorgt ervoor dat warm water verdeeld wordt over de verschillende verwarmingsbuizen.
De drie onderdelen van de installatie zijn: Verdeler ophangen, vloerverwarmingsbuizen aansluiten en de thermostaatknop aansluiten.
Als de verdeler goed is aangesloten, werkt het systeem zoals ontworpen en wordt de gewenste temperatuur behaald.
Wanneer u gebruik gaat maken van een hoogtemperatuur- of LT-verdeler die is uitgerust met een pomp, dan is het raadzaam deze niet in of tegen de muur van een slaapkamer te plaatsen.
De verdeler moet in alle gevallen in een droge en centraal gelegen ruimte hangen.
Wanneer u een woning met stadsverwarming hebt, is de verdelerunit aan bepaalde voorwaarden gebonden en kan uw leverancier u hierover informeren.
Bij vloerverwarmingssystemen wordt onderscheid gemaakt tussen hoog- en laagtemperatuursystemen en systemen die gebruik maken van blok- of stadsverwarming.
Als vloerverwarming wordt aangesloten op een CV-systeem met een aanvoertemperatuur van maximaal 45 °C, dan worden open verdelers zonder pomp vaak gebruikt.
Een verdeler kan op vrijwel iedere plek in huis geplaatst worden, maar vermijdt plaatsing in de meterkast.
Het is aan te bevelen om de verdeler in een droge, centraal gelegen ruimte te hangen, zodat deze makkelijk bereikbaar blijft.
In de meeste gevallen wordt de verdeler 40 cm tot 50 cm boven de vloer opgehangen.
Voer de stappen uit zoals beschreven in het stappenplan om de verdeler correct aan te sluiten en in te regelen.
Wil je de verdeler nog mooi wegwerken? Volg stap-voor-stap instructies uit de kennisbank en overweeg professionele hulp als dat nodig is.
Bij een six-group verdeler aangesloten op een radiatorleiding kan dit in specifieke situaties mogelijk zijn, maar de capaciteit en werking dienen te worden beoordeeld door een vakman.
Video: instructie voor het aansluiten van een vloerverwarming verdeler en het testen van de installatie.
Uitleg over een mengverdeler van de vloerverwarming..
| Onderdeel | Belangrijkste aandachtspunten | Te controleren |
|---|---|---|
| Verdeler ophangen | Hoogte ca. 40-50 cm boven vloer, naar boven gerichte aansluitingen | Waterpas hangen, lekkages vrijwaren |
| Buizen aansluiten | KNEL moer vastdraaien, geleidenbochten gebruiken | Alle groepen per aanvoer/retour controleren |
| Aansluiten warmtebron | CV-ketel of warmtepomp op aanvoer, retour op retour | Bedrijfdruk testen, delta T 5-10 °C |
Een juiste verdelerinstallatie voorkomt koude zones, ruis of onnodig verbruik en zorgt voor gelijkmatige verwarming over de ruimtes.
