Standaard zijn de Heatnet vloerverwarmingsverdelers hydraulisch neutraal geassembleerd. verder dan ca. hydraulisch actief te maken. zich aan de perszijde van de circulatiepomp bevindt. BELANGRIJK ! vloerverwarmingslangen in gebruik, niet eerder !!! Draai het retourventiel (1) d.m.v. Indien er nog werkzaamheden aan het systeem zijn verricht of de aansluiting op de CV of stadsverwarming is nadien verricht kan deze kraan nog gesloten zijn. Past u een pompschakelaar toe, zorg dan dat de daarop ingestelde temepratuur niet hoger is dan de temperatuur die ingesteld is met de thermostaatkraan. Als de inschakeltemperatuur van de pompschakelaar te hoog staat afgesteld, zal de installatie niet aanslaan. De gemiddelde inschakeltemperatuur van de pompschakelaar ligt op 25-30 °C. draai vervolgens de thermostaatkraan (4) open. nu gaat u met de thermostaatknop de gewenste temperatuur instellen 30 of hoger °C op de aanvoer: deze temperatuur is o.m. afhankelijk van het type vloerbedekking: steen, plavuizen, laminaat, hout of gietvloer.Bij sommige verdelers staat geen gradenindeling op de thermostaatknop, maar een schaalverdeling van 1 tot bijv. 9. De ingestelde temperatuur is dan afhankelijk van de aanvoertemperatuur vanuit de CV-ketel of stadsverwarming. tot slot draait u de eventueel nog gesloten groepsafsluiters (2) een voor een open. De stand bepaalt de snelheid van rondpompen van het warme water in de vloer. Na ongeveer 20-30 minuten controleert U of de retour (2) ook warm wordt. Deze zal minder warm zijn dan de aanvoer, maar dient wel warm te worden.Uw vloerverwarming is nu in gebruik genomen. Het kan echter enkele dagen tot zelfs wel enkele weken duren voordat de vloer warm begint aan te voelen. Dit als gevolg van het langzaam opvoeren van de aanvoertemperatuur en de opwarming van de steenmassa (dekvloer), die geruime tijd in beslag kan nemen.We adviseren, zeker in het begin, geen nachtverlaging toe te passen voor uw vloerverwarming. De warmte (energie) die gedurende de dag wordt opgebouwd, wordt 's nachts afgebroken. Uw verdeler is nu aangesloten, het kan zijn dat er nog lucht in de verwarmingscircuits aanwezig is. De Qualifloor verdeler is voorzien van een automatische ontluchter. Bedenkt u wel dat de buizen per groep zo'n 80-100 meter lang kunnen zijn en dat er altijd ergens in de buis een luchtbel kan zitten. Het ontluchten kan dus wel eens wat tijd in beslag nemen.Let op dat na het ontluchten u in de regel de CV-ketel ook weer moeten bijvullen, omdat water aan het totale systeem is onttrokken. Zeker als de verdeler voor het eerst in gebruik genomen wordt, is het altijd nog mogelijk dat er lucht in één van de groepen zit. Dit kan een reden zijn dat één of meerdere groepen niet voldoende warm worden. Neem de vloerverwarming niet direct na de installatie in gebruik!Daarvoor zijn diverse redenen, o.m. dient de tegellijm of cement waarmee de tegels worden gemonteerd op natuurlijke wijze uit te harden. Dat kan wel 5-6 weken duren. Voorkom in vorstperiode dat de buizen gevuld met water niet kunnen bevriezen. Bevriezing van de buizen en vloerverwarmingsverdeler kan grote schade veroorzaken aan uw vloer en woning. De installateur is niet verantwoordelijk voor bevriezing van buizen en installatie: daar dient men zelf maatregelen tegen te nemen. Bevriezingsschade valt NIET onder garantie. 1e week 20°C daarna iedere week 5°C omhoog tot ca. LET OP: bij laminaat, houten- en ook gietvloeren mag de watertemperatuur niet hoger liggen dan ca 28-30 °C. Er zijn ook diverse mogelijkheden van langzaam op starten van uw vloerverwarming. Druk de bedieningstoets enkele malen in tot het 4e ledje van onderen (zie afbeelding) gaat branden.De pomp is nu juist ingesteld. Draai alle in de ruimte aanwezige radiatoren dicht en controleer dan of de vloer warm wordt. Zet de thermostaat op bijvoorbeeld 25 graden C. trager is dan een radiator. zet zal al de vloerverwarming beter functioneren. U kunt dit bereiken door op de radiatoren (in dezelfde ruimte) thermostaatkranen te (laten) monteren. Deze stelt u dan bijvoorbeeld in op 18 °C , terwijl u de kamerthermostaat bijvoorbeeld instelt op 20°C (dus altijd hoger dan de thermostaatkranen op de radiatoren). Er is drukverlies: de CV-ketel moet regelmatig bijgevuld worden. De kans dat er een lekkage in de vloerverwarming zit is minimaal: er zal eigenlijk nooit spontaan een lekkage optreden.In de gevallen waarbij de CV-ketel regelmatig moet worden bijgevuld, zal de oorzaak hoogstwaarschijnlijk liggen bij een lek expansievat.Wanneer u het expansievat laat vervangen zal de klacht (hoogstwaarschijnlijk) verholpen zijn. Dit heeft niets met de vloerverwarming te maken. Brand de ketel wel? Voel of de bovenste koker van de verdeler warm is. Controleer of de groepsafsluiters open staan en dat de pomp draait. Controleer of de temperatuur niet boven de 50 graden is. De maximaal beveiliging laat dan namelijk de pomp afslaan. Draai de thermosstatische regelknop van het thermostaatventiel en druk met een tang het pinnetje van het thermostaatventiel in. U drukt nu handmatig het ventiel helemaal open. De aanvoer en de bovenste koker worden nog steeds niet warm en de ketel brand wel. De door Heatnet geleverde verdelers zijn standaard hydraulisch neutraal. d.w.z. Het regelmotortje moet dus op de juiste manier (via de thermostaat die dit motortje regelt) aangesloten worden op de voedingsspanning.Is de thermostaat verkeerd aangesloten, dan zal er niets gebeuren en zal de vloerverwarming niet kunnen werken. Als er na het afdraaien van het regelmotortje wel een goede doorstroming is, is de kans groot dat de thermostaat die dit regelmotortje moet aansturen, verkeerd is aangesloten. uw radiatoren ongeveer 3°C lager in te stellen dan de temperatuur van uw kamerthermostaat. dan in eerste instantie opgewarmd door de radiatoren. temperatuurstijging verwezenlijkt wordt. In de aanvoer van de verdeler vanuit de CV of stadsverwarming (meestal rechts) zit de thermsotaatkraan waarmee de temperatuur van het water wat in de vloerverwarming circuleert wordt geregeld.Bij een stenen vloeren kan deze worden ingesteld op maximaal 35-45 °C (mogelijk zelfs lager). De vloerverwarming is beveiligd door een maximaalthermostaat (het oranje kastje). Zorg dat alle groepsafsluiters en het voetventiel linksboven open staan. Draai alle eventueel aanwezige radiatoren in uw woonkamer dicht. (Deze kunnen namelijk Uw kamerthermostaat voor de gek houden.) We gaan dus alleen even stoken op de vloerverwarming om hem in te regelen. Zet de kamerthermostaat goed hoog (30+ °C), zodat U er zeker van bent dat U ketel voorlopig brandt. Draai nu de thermosstatische regelknop (rechtsboven op de verdeler) een flink stuk open. Zorg wel dat de temperatuur niet boven de 50 °C komt ( lees dit af op de thermometer ). Na enige tijd is het CV water goed op temperatuur. Dit kunt U voelen aan de leiding van de aanvoer (de leidingen die op de onderste balk zijn aangesloten) naar de verdeler toe. Regel met de thermosstatische regelknop net zo lang, zodat de water temperatuur in de verdeler uiteindelijk ca 40 graden is. Omdat de verdeler hydraulisch neutraal is, ziet de ketel niets anders als een soort radiator. De verdeler oefent geen invloed uit op het CV systeem. Na verloop van tijd, (dat kan best wel meer dan een half à uur uur duren), voelt U dat de retour van de groep (leidingen aangesloten op de bovenste balk) ook warm is geworden. Om te voorkomen dat er scheurtjes in de dekvloer gaan ontstaan, is het raadzaam om de watertemperatuur stapsgewijs op te voeren bij het (voor de eerste keer) in gebruik nemen van het systeem. Om te voorkomen dat er scheurtjes in de dekvloer gaan ontstaan, is het raadzaam om de watertemperatuur stapsgewijs op te voeren bij het (voor de eerste keer) in gebruik nemen van het systeem. Open de kogelkranen in de aanvoer en retour van de verdeelunit en zorg er daarnaast voor dat alle ventielen van de vloerverwarmingsgroepen zijn opengezet. Wanneer de verdeler is uitgerust met flowmeters, zorg er dan voor dat deze openstaan door de rode beschermings-cap naar boven te trekken en het zwarte instelwieltje aan de onderzijde te draaien. Wanneer de verdeler is voorzien van een vloerverwarming circulatiepomp, dan draait deze in vrijwel alle gevallen 24 uur per dag. De pomp voor vloerverwarming is een belangrijk onderdeel van mengverdelers, omdat deze zorgt voor de circulatie van water in het systeem. Hieronder leest u hoe een verdeler met circulatiepomp precies werkt en hoe u met een pompschakelaar voor vloerverwarming kunt besparen op energiekosten. Heeft u na het lezen nog vragen of wilt u een pompschakelaar bestellen? Naast het schakelen van een oudere, energie-inefficiënte circulatiepomp kan een pompschakelaar ook gebruikt worden op een energiezuinige vloerverwarming pomp. Een pompschakelaar kan worden gebruikt voor mengverdelers die zijn uitgerust met een circulatiepomp. Dit soort verdelers wordt gebruikt wanneer de aanvoertemperatuur vanuit het CV-toestel té hoog is om direct de vloer in te laten. De vloertemperatuur wordt bij dit type verdelers ingesteld met een thermostaatknop en hierdoor wordt de aanvoer "geknepen", wat gepaard gaat met het nodige drukverlies. Met een schakelaar vloerverwarming kan worden bespaard op energie, omdat deze schakelaar de circulatiepomp van de verdeler alleen laat draaien als dit nodig is. Het is in principe mogelijk om in de zomer de vloerverwarming helemaal uit te schakelen door de stekker van de pomp uit het stopcontact te halen, maar dit is wel risicovol. Als u de pomp vloerverwarming na maanden stilstand weer aan zet, is er een grote kans dat de pomp vast is komen te zitten. Eenkostbaar probleem wat vaak lastig op te lossen is. De perfecte manier om in de zomer te besparen op energie, is met een pompschakelaar vloerverwarming. Deze schakelaar schakelt de pomp alleen in op momenten dat deze daadwerkelijk nodig is en als de circulatiepomp vloerverwarming een aantal maanden niet actief is, zorgt de pompschakelaar ervoor dat deze elke 24 uur even aangaat. Hiermee wordt voorkomen dat de pomp vast komt te zitten. Als u een nieuwe pompschakelaar in gebruik neemt, controleer dan of deze inderdaad op de fabrieksinstelling van 28 ºC is ingesteld. Het komt wel eens voor dat deze temperatuur op 18 ºC is ingesteld en hierdoor zal de schakelaar vrijwel altijd actief zijn. Wanneer er een temperatuur van 28 ºC wordt weergegeven hoeft u niets te wijzigen en zal de pompschakelaar correct werken. Mocht er een afwijkende temperatuur worden weergegeven, stel de inschakel-temperatuur dan bij naar 28 ºC met behulp van de pijltjes-toetsen. De clipsensor van de pompschakelaar schakelt in bij een waargenomen temperatuur van 28 ºC of meer. Om dit te voorkomen kan de inschakeltemperatuur van de pompschakelaar worden verhoogd naar 40 ºC. Hierdoor zal de pompschakelaar ervoor zorgen dat de pomp van de verdeler niet onnodig draait, maar zal de 24-uurs beveiliging wel actief blijven. Je gebruikt een verouderde webbrowser. Ik zit met volgend probleem.. Vorig week deed mijn vloerverwarming opeens het niet meer..ik had ook geen warm water.. mij is verteld dat dan de druk van de ketel laag zou zijn.. Druk steeg naar de juiste plek. Vervolgens deed alles het weer,maar na een dag werkte alleen de vloerverwarming boven. het niet deed. Nou heb ik in een ander forum gelezen iets over de thermostaat knop die te hoog staat waardoor de pomp afsluit.. Die knop zit boven je rechter thermometer, op het blokje die middels een veer om de balk zit. Daarzit een resetknop op. Ik heb nooit aandieknop gezeten.. Aha ok.. Het is wel een draaiknop .. Er zit een schroefdop op. Het kan zijn dat je vloerverwarming er op een gegeven moment mee ophoudt. Dan is de kans aanwezig dat dit aan de circulatiepomp ligt die het warme water door de vloer heen pompt. In dit artikel lees je hoe je erachter komt of het echt aan de pomp ligt en hoe je het oplost! Het kan zijn dat je vloerverwarming er op een gegeven moment mee ophoudt. Dan is de kans aanwezig dat dit aan de circulatiepomp ligt die het warme water door de vloer heen pompt. Zoals we net al benoemd hebben pompt de circulatiepomp warm water door je huis heen. Als je merkt dat de vloerverwarming jouw kamer niet meer goed verwarmt, is de kans groot dat de circulatiepomp kapot is. Je kunt het vervangen van de circulatiepomp het beste laten uitvoeren door een monteur. Je weet dan zeker dat het goed geïnstalleerd wordt en gaat er toch iets mis? Bij van Slooten maken we gebruik van de Grundfos Alpha2 circulatiepomp. Deze pomp is zeer energiezuinig. Daarnaast draait deze circulatiepomp altijd probleemloos onder de meest veeleisende omstandigheden. Zelfs als jouw pomp nog niet aan vervanging toe is kan het voordelig zijn om de pomp te vervangen door een nieuwe. Dit kan namelijk een energiebesparing van €100 per jaar opleveren! De Grundfos Alpha2 pomp heeft een AutoAdapt functie. Dit houdt in dat de circulatiepomp zelf de pompprestatie regelt. De pomp zoekt continu naar een optimaal comfort met een minimaal verbruik. Heb je geen Grundfos Alpha 2 pomp? Dan kan het zeker voordelig zijn om deze wel aan te schaffen voor jouw vloerverwarming! Dit gaat je energiekosten besparen. Wij helpen jou graag bij het installeren van de nieuwe circulatiepomp. Vloerverwarming is een zeer efficiënte manier om je huis te verwarmen. Het systeem werkt door warm water door buizen te pompen die onder de vloer zijn gelegd. Op deze manier wordt de warmte over de hele kamer gelijkmatig verdeeld. Om dit proces te reguleren, zijn vloerverwarming verdelers essentieel. Deze verdeler zorgt ervoor dat de temperatuur in elke kamer afzonderlijk kan worden geregeld. Helaas kunnen er problemen ontstaan met dit essentiële onderdeel van je vloerverwarming. In dit artikel bespreken we de veelvoorkomende problemen met vloerverwarming verdelers en hoe u deze kunt oplossen.Onvoldoende warmteafgifteEen van de meest voorkomende klachten over vloerverwarmingssystemen is dat ze niet genoeg warmte leveren. Dit probleem is vaak terug te voeren op de vloerverwarming verdeler. Als de verdeler het warme water niet gelijkmatig door het systeem verdeelt, krijgen sommige delen van de vloer niet genoeg warmte. Om dit probleem op te lossen, moet u de verdeler balanceren. Balanceren houdt in dat u het debiet naar elke lus van het systeem aanpast totdat u de gewenste temperatuur in elk deel van de kamer bereikt. Een ervaren verwarmingsmonteur kan u hierbij helpen.LekkenZoals elk sanitair systeem kunnen verdelers lekken vertonen. Deze lekken kunnen worden veroorzaakt door defecte aansluitingen, verouderde leidingen of een slechte installatie. Een klein lek veroorzaakt misschien niet veel schade, maar als het niet wordt verholpen, kan het tot ernstige problemen leiden, zoals schade aan de vloer en de ondervloer. In sommige gevallen kunnen lekken ook de efficiëntie van het systeem verminderen. Om een lek in de verdeler te repareren, moet u de bron van het probleem opsporen. Soms kunnen de buiskoppelingen lekken waardoor er drukverlies ontstaat in het systeem. Controleer de koppelingen en vervang deze indien nodig.VerstoppingenVerstopte leidingen zijn een ander veelvoorkomend probleem bij vloerverwarmingssystemen. Verstoppingen kunnen verschillende oorzaken hebben, zoals de ophoping van vuil, slib of kalk in de leidingen. Verstoppingen kunnen leiden tot een verminderde warmteafgifte en schade aan het systeem veroorzaken. Om dit probleem aan te pakken, moet je het systeem doorspoelen, meestal met de hulp van een vakman, en eventuele verstoppingen uit de leidingen verwijderen.LuchtsluizenAirlocks zijn luchtbellen die vast komen te zitten in de leidingen en een goede circulatie van warm water door het systeem verhinderen. Luchtbellen kunnen ervoor zorgen dat de pomp harder moet werken en dat het systeem minder efficiënt werkt. Gelukkig kunnen luchtbellen worden verwijderd door het systeem te ontluchten. Dit houdt in dat de ontluchtingsklep op het hoogste punt van het systeem wordt geopend totdat alle lucht is vrijgekomen, waardoor de circulatie van warm water wordt hersteld. Bonkende of gorgelende geluiden kunnen duiden op lucht in het systeem, terwijl tikkende of kloppende geluiden veroorzaakt kunnen worden door een ongelijkmatige waterstroom. Om het lawaai te verminderen, moet je het systeem uitbalanceren en ervoor zorgen dat er geen lucht in de leidingen zit.Problemen met de circulatiepompDe circulatiepomp zorgt ervoor dat het water door de buizen wordt gepompt. Als de pomp niet goed werkt, wordt er geen warm water naar de vloerverwarmingsbuizen gepompt en wordt de vloer niet verwarmd. De oplossing is om de pomp te controleren en indien nodig te vervangen.Problemen met de afsluitersAfsluiters in de vloerverwarming verdeler kunnen gaan lekken waardoor water blijft stromen. Hierdoor wordt de vloerverwarming onnodig warm en kan dit leiden tot een hogere energierekening. Controleer de afsluiters en vervang deze indien nodig. Ook kan het zijn dat de afsluiters niet goed open of dicht gaan, waardoor er problemen ontstaan met de waterstroom. In dit geval moet je de afsluiters afstellen of vervangen.Problemen met de thermostaatAls de vloerverwarming thermostaat niet goed werkt, kan dit leiden tot het niet verwarmen van de vloer. Controleer of de thermostaat goed is aangesloten en vervang deze indien nodig. Controleer of deze correct is ingesteld en vervang indien nodig de batterijen. Als dit het probleem niet oplost, kan het zijn dat de thermostaat zelf defect is en moet deze vervangen worden.OnderhoudHet is belangrijk om regelmatig onderhoud te plegen aan je verdelers om bovenstaande problemen te voorkomen. Laat uw verdeler regelmatig controleren door een professional en voorkom onverwachte problemen.Een vloerverwarming verdeler zonder problemenHet hebben van een vloerverwarming systeem is een geweldige manier om je huis gelijkmatig te verwarmen. Het reguliere onderhoud van uw verdeler is echter cruciaal voor het onderhouden van het waterdruk en het voorkomen van lekkages en andere problemen. In dit artikel hebben we de veelvoorkomende problemen met verdelers voor vloerverwarming besproken en hebben we enkele tips gegeven om deze op te lossen. Neem regelmatig de tijd om uw vloerverwarming verdelers te inspecteren en te onderhouden, zodat u op de lange termijn geld kunt besparen.Uw specialist in vloerverwarmingBij 123InstallatieMaterialen streven we naar een comfortabele leefomgeving en helpen we u graag met het verduurzamen van uw woning. Om die reden bieden we een breed assortiment aan MAGNUM vloerverwarming. Zo kunt u bij ons terecht voor watergedragen of elektrische vloerverwarming, maar ook voor een completen vloerverwarmingset. Heeft u na het lezen van dit artikel nog vragen omtrent vloerverwarming? Neem dan gerust contact met ons op.
Ontluchten cv-ketel - Tiwos
Tips voor stappenplan (samenvatting):
- Open thermostaatkraan en stel gewenste temperatuur in op de aanvoer, rekening houdend met vloeroppervlak en vloerbedekking.
- Open voorzichtig groepsafsluiters en controleer retour op warmte na 20-30 minuten.
- Ontlucht indien nodig, let op mogelijk bijvullen CV-ketel na ontluchting.
- Controleer pomp en afsluiters, bericht bij lekken of storingen door een monteur te laten controleren.
- Overweeg pompschakelaar voor energiebesparing en stel op fabrieksinstelling 28 ºC indien nodig.
Algemene aandachtspunten bij installatie en gebruik

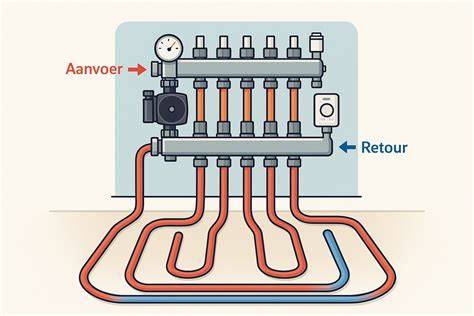

De verdeler is hydraulisch neutraal; het regelmotortje moet op de juiste manier aangesloten zijn op de voedingsspanning via de thermostaat.
Veelvoorkomende issues en oplossingen
Bij verstoppingen of lucht in het systeem kan de verdeler minder efficiënt werken. Verkeer naar elke lus aanpassen totdat de gewenste temperatuur in elk deel van de kamer is bereikt.
