Een infraroodpaneel installeren is niet moeilijk. Op deze pagina laten we je stap voor stap zien hoe je zo’n paneel installeert. Heb je hulp of advies nodig? Neem dan gerust contact met ons op. We helpen je graag verder.
Disclaimer: wij zijn niet verantwoordelijk voor de juiste installatie van jouw infraroodpaneel. Heb je geen verstand van elektra? Het begint allemaal bij een juiste voorbereiding. Alle Ecosun panelen worden geleverd met een montagebeugel. Je monteert eerst de beugel aan de wand of het plafond en vervolgens kun je het paneel erin schuiven.
Benodigdheden en voorbereiding
Wat je verder nodig hebt: een boor, schroeven, pluggen en een schroevendraaier. Hieronder hebben we uitgewerkt hoe je een Ecosun 700 watt paneel met wifi installeert.
Stap 1: boorgaten aftekenen
Pak de beugel (zie foto rechts) en houdt deze tegen het plafond aan om de boorgaten af te tekenen met een potlood. Dit kun je het beste met twee personen doen; het is namelijk lastig om de beugel zowel vast te houden terwijl je aftekent.
Stap 2: gaten boren
Let op dat je de juiste schroeven en pluggen gebruikt voor jouw situatie. In dit voorbeeld gebruiken we schroeven van 4 x 40 mm met nylon pluggen van 6 x 40 mm. In dit geval heb je dus een boordikte nodig van 6 mm (boordikte = de dikte van de plug). Let op dat je de boor goed recht houdt. Boor ten minste even diep als de schroeflengte, ofwel 4 cm. Tip: plak een stukje tape op je boortje, zodat je ziet wanneer je op de juiste lengte hebt geboord.
Stap 3: beugels vastschroeven
Nadat je de gaten hebt geboord stop je de pluggen in de gaten. Hierna kun je de beugel demonteren (het tussenstuk loskoppelen), en alleen de dragende delen aan het plafond monteren.
Stap 4: paneel in de beugels schuiven
Zodra de beugels goed stevig vastzitten, kun je het Ecosun paneel in de beugels schuiven. Dit kan je het beste met twee man doen, afhankelijk van het paneel. Het paneel dat wij hier ophangen was ruim 11 kilo en 1,20 meter bij 60 centimeter, dus dan kan je wel een tweede paar handen gebruiken. Eventueel kan je het lipje dat je hierboven aan de voorkant ziet een klein beetje naar beneden buigen zodat het paneel er wat eenvoudiger inschuift.
Stap 5: infraroodpaneel installeren afronden
Het is handig als je het infraroodpaneel in de buurt van een centraaldoos plaatst, zodat je eenvoudig de elektriciteit met het paneel kunt verbinden. Je kunt het paneel eventueel aansluiten op een schakeldraad zodat je het met een lichtschakelaar kunt aan- of uitzetten. Let op: niet alle panelen zijn geschikt om aan te sluiten via de wifi-schakelaar, bijvoorbeeld onze Byecold LED panelen. Neem voor meer informatie contact met ons op. Heb je geen verstand van elektra? Laat dit doen door een elektricien of installateur!
Hieronder nog een drietal tips en uitleg die een infraroodpaneel installeren makkelijker maakt.
Stap 5.1 Gebruik de juiste lasklemmen
De elektriciteitsdraden die in de centraaldoos zitten hebben een solide kern en stug. De draden van het infraroodpaneel is een bundel van flexibele dunne koperdraadjes.
Stap 5.2 (tip) sluit eerst een slimme schakelaar aan op de netstroom
Vervolgens kun je je paneel weer aansluiten op de slimme wifi schakelaar. Hierdoor kun je met je smartphone het infraroodpaneel aan- en uitzetten met de Smart Life App en uitgebreid programma’s instellen, zoals een ochtendinschakeling vanaf 7 uur of ’s avonds vroeg uitschakelen.
Het aansluitschema van de wifi schakelaar en een gedetailleerde omschrijving hoe de wifi schakelaar te koppelen aan het (2,4 GHz) wifi netwerk wordt stap-voor-stap toegelicht in onze handleiding als een infraroodpaneel met een wifi schakelaar wordt besteld.
Stap 5.3: draden en schakelaar wegwerken na het infraroodpaneel installeren
Vervolgens kun je de draden en de schakelaar wegwerken door deze op de achterkant van het paneel te leggen. Het paneel wordt hooguit 45 graden Celsius aan de achterkant, dus dat is geen enkel probleem. Let wel op dat de kernen van de elektriciteitsdraden niet bloot liggen. Tot slot kun je nog een kabelgootje gebruiken om de kabel vanuit de centraaldoos naar je paneel netjes weg te werken.
Installatieopties en veiligheid
- Een infraroodpaneel installeren met losse stekker: Lees de productspecificaties aandachtig door van de stekker.
- Thermostaat koppelen: In ons assortiment zijn infraroodpanelen met wifi-thermostaat beschikbaar; werken via een 2,4 GHz wifi-netwerk.
- IP-waarden en badkamer zones: IP beschermingsklasse is cruciaal in vochtige ruimtes; zones 1, 2 en 3 hebben verschillende minimale IP-classificaties.
Stroom en water is een gevaarlijke combinatie maar stroom én ook water is duidelijk een must voor in de badkamer en moet je hier dus een veilige samenwerking in kunnen vinden. Maar op kortsluiting zit niemand te wachten en daarom is er een minimale IP waarde vastgesteld voor bepaalde delen in de badkamer en toilet. Lees verder over IP-waardes en badkamerzones om zeker te weten welk paneel geschikt is voor jouw ruimte.
IP-classificaties en badkamerzones
De IP-waarde bestaat uit twee cijfers: IPxy. Voor badkamers geldt vooral het tweede getal (y) voor vocht en water. Hieronder een korte toelichting:
- IP44: spatwaterdicht bij de meeste toepassingen.
- IP67: onderdompeling in water vereist voor natte zones.
- IP21: condensie en beperkte waterdruppels zijn toegestaan in minder natte zones.
Drie badkamer zones samengevat:
- Zone 1 (natte zone): IP67 aanbevolen.
- Zone 2: IP44 minimaal.
- Zone 3: IP21 is voldoende; hogere IP is altijd mogelijk en meestal verstandig.

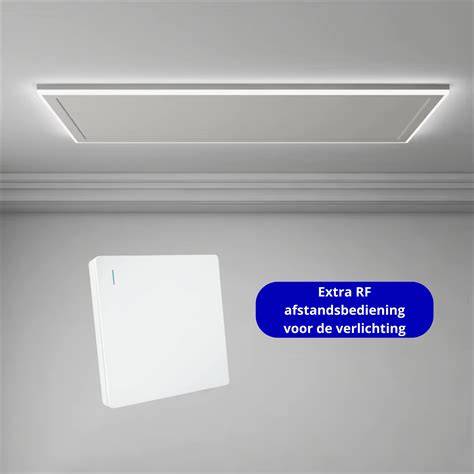

Welke producten passen in badkamers?
Infraroodpanelen en spiegels worden veel gebruikt in badkamer zones. Wij hebben aparte badkamercategorieën in onze webshop met diverse producten, waaronder infrarood panelen met LED-verlichting en wifi, en infrarood spiegels met thermostaat en wifi.

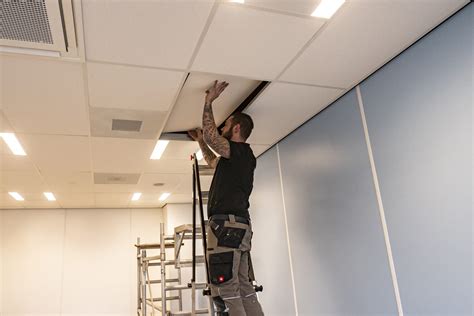

Installatievolgorde voor plafondmontage in de badkamer
Een infrarood paneel ophangen aan het plafond heeft duidelijke voordelen: warmte verspreidt zich gelijkmatig, zonder luchtstromen en stofverplaatsing. Plaats het paneel zodat het bereik van de straling groot genoeg is en de status-LED goed zichtbaar blijft. Volg de montagebeugel en boorpatroon zoals beschreven in de handleiding.
Stappen voor plafondmontage
- Schakel de stroom uit in de meterkast.
- Bepaal de plek voor het paneel.
- Gebruik de montagemal om gaten te markeren.
- Boeren en pluggen plaatsen in beton of hout.
- Draai schroeven in de pluggen zodat er ~15 mm ruimte overblijft.
- Monteer het paneel langs de schroeven omhoog en klik vast.
- Sluit bedrading aan op het stroompunt; koppel eventueel extra draad aan schakeldraad.
- Controleer bevestiging met de meegeleverde controleplaat.
Veiligheid en aardings- en stopcontactadviezen
1) Gebruik altijd een aardlekschakelaar (type A) voor veiligheid. In Nederland is dit vaak verplicht. 2) Vermijd verlengsnoeren of stekkerdozen voor infrarood panelen; gebruik bij voorkeur een eigen geaard stopcontact of een eigen groep in de meterkast. 3) Overweeg een aparte groep voor infrarood panelen zodat overbelasting en kortsluiting beperkt blijven. 4) Voor de bediening is een wifi-thermostaat handig; zorg dat een 2,4 GHz netwerk beschikbaar is.
Ecaros infrarood verwarming | WiFi bridge koppeling met app
Extra opties en veelgestelde vragen
- Losse stekker installeren: alleen als de producthandleiding dit toelicht.
- Thermostaat koppelen: wifi-thermostaat bedient het paneel via apps zoals Smart Life.
- IP-zones in de badkamer: kijk naar IP-classificaties bij aanschaf en installatie.
Heb je vragen over een infraroodpaneel installeren? Wij adviseren hoe je veilig en effectief een infraroodpaneel in de badkamer kunt plaatsen, eventueel met hulp van een gekwalificeerde elektricien voor de elektrische aansluiting.
