Deze guide concentreert zich op het tekenen van een autodak in tweepuntsperspectief met een vereenvoudigde vorm, zoals beschreven in de bijlage. De maatgevende principes blijven hetzelfde: begin met een balk in tweepuntsperspectief, zet de horizon net boven of op ooghoogte en werk vanuit VP1 en VP2 om de afmetingen en verhoudingen van het dak, de voor- en zijvlakken te bepalen. Oefening met twee vluchtpunten binnen je papier helpt om diepte en vertekening te begrijpen, terwijl de basisregels voor constructielijnen en verdwijnpunten duidelijk houden wat er getekend wordt.
Beginpunt en opzet
Begin weer met een balk in tweepuntsperspectief. Ik heb de ooghoogtelijn (horizon) net iets boven het midden van mijn papier gezet en ik teken de balk onder ooghoogte. Het onderste vlak van de balk wordt uiteindelijk de maximale breedte van de vorm. We trekken op het bovenvlak van de balk een lijn naar VP2. Dit wordt de maximale breedte van het autodak bovenin. Die maximale breedte gaan we naar de overkant kopiëren.
We kunnen dat doen door eerst weer diagonalen door het bovenvlak te trekken. Op de plek waar de rode lijn gekruist wordt door de diagonale lijn ontstaat een aanknopingspunt (a). Trek vanuit a een lijn richting VP1. We kunnen punt a2 weer verbinden met VP2. De twee lijnen die nu op het bovenvlak staan markeren dus de maximale breedte van het dak van de auto.
Voorruit en raamstijlen
Nu kunnen we de raamstijl van de voorruit gaan tekenen. De raamstijl begint onderin in punt a. Zet ergens een punt (b) op de lijn van de zijkant van het dak. Verbind punt a en b met een rechte lijn. Nu gaan we punt b kopiëren naar de overkant. Trek vanuit punt b een lijn naar VP1. We hoeven nu alleen nog maar a2 met b2 te verbinden. We hebben de voorruit nu klaar.
Nu gaan we aan de slag met de raamstijlen van de achterruit. Zet twee punten op de onderste lijn (a en b) en twee punten op binnenste lijn van het bovenvlak (c en d). Maak de afstand tussen de twee punten op de onderste lijn wat breder dan de afstand tussen de punten op de bovenste lijn. We gaan hier namelijk een vorm maken die niet alleen schuin omhoog en naar binnen loopt, maar ook nog eens taps toeloopt. Nu hoeven we die vier punten alleen nog maar even naar de overkant te kopiëren. Dat doen we door elk punt te verbinden met VP1. We hebben alle informatie die we nodig hebben om de raamstijl aan de overkant af te maken.
Diepte en dikte toevoegen
We hebben nu een leuke basis die we een beetje kunnen aankleden. Dit is heel leerzaam, omdat je hiermee goed in richtingen leert denken. Dezelfde dikte geef ik mee aan het dak. De hoogte van de dakplaat wil ik overbrengen naar de voorkant. Ik trek de lijn die ik aan de zijkant heb gewoon door tot ik bij de hoek kom. De raamstijl heeft nu aan een kant een dikte, maar aan de voorzijde nog niet. Ik bepaal de dikte op het grondvlak en trek dan een lijn richting VP2. Nu geef ik de raamstijlen ook in het voorvlak overal een breedte. Ik heb het gemarkeerd met oranje lijnen. Ik ben schuin omhoog gegaan vanaf de lijn die ik in de vorige stap op het grondvlak heb gezet. Daarna geef ik op dezelfde manier de achterste raamstijl een breedte. We kunnen nu ook de lijnen die we zien wat dikker aanzetten.
Oefen- en variatietips
- Het is belangrijk (en leuk!) om zelf te oefenen met wat je hebt geleerd. Als je de ooghoogte verandert, ziet alles er weer heel anders uit. Ook kun je schuiven met de vluchtpunten. In deze technische klassikale les wisselen de instructie en inoefening elkaar af.
- De begrippen perspectief, horizon, verdwijnpunt/vluchtpunt en constructielijnen staan centraal. Vaardigheid: de leerling kan eenpuntsperspectief en tweepuntsperspectief van elkaar onderscheiden en het verschil uitleggen. De leerling kan een kubus construeren in tweepuntsperspectief en maakt dus gebruik van twee VP’s.
- Nieuwelingen vinden perspectief vaak lastig; een systematische aanpak met constructielijnen helpt om de structuur te begrijpen en fouten te vermijden. Begin altijd met een rechte lijn, leg vervolgens de vluchtpunten vast en werk constructief naar de uiteindelijke vorm.
Lespraktijk en didactische toepassingen
In de praktijk wordt perspectief tekenen gebruikt om diepte te geven aan afbeeldingen. Door constructielijnen licht te houden en vervolgens uit te werken naar de uiteindelijke vlakken, ontstaat een geloofwaardige weergave van een autodak in tweepuntsperspectief. Het oefenen met horizon en VP’s laat leerlingen ervaren hoe objecten groter of kleiner lijken afhankelijk van hun positie ten opzichte van de horizon. Het oefenen met herhaalde schematische voorbeelden, zoals een huis of kubus, bereidt voor op complexere motieven zoals een volledige dakconstructie of een straat met meerdere gebouwen.
Extra oefeningen en reflectie
- Als je de horizon en vluchtpunten goed neerzet, kun je met simpele voorbeelden al goede diepte weergeven. Begin met eenvoudige blokken en schalen in tweepuntsperspectief en werk geleidelijk aan meer details toe.
- Experimenteer met krimpen van achtergronde elementen en het toepassen van schaduwen volgens een denkbeeldige lichtbron om de diepte te versterken.
Technische context en definities

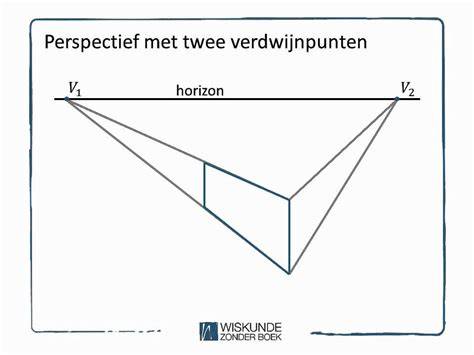

Perspectieftekenen omvat verschillende vormen zoals éénpuntsperspectief en tweepuntsperspectief. Eenpuntsperspectief gebruikt één verdwijnpunt op de horizon en is geschikt wanneer de voorzijde van het object naar de kijker toewaart. Tweepuntsperspectief gebruikt twee verdwijnpunten en is geschikt voor hoeken van objecten die de kijker omringen. Constructielijnen leiden naar vluchtpunten om de schuine vlakken correct te definiëren. De horizonlijn markeert waar aarde en hemel elkaar raken vanuit het oogpunt van de kijker.
Toepassingen en didactische aantekeningen
Een goede oefening is het bouwen van een eenvoudige kubus of balk in tweepuntsperspectief, gevolgd door het koppelen van de bovenste en onderste vlakken aan de VP’s. Het draait uiteindelijk om de consistentie van lijnen richting VP’s en het behoud van verticale lijnen die recht blijven. Voor extra verdieping voeg je details toe zoals deuren, ramen en daklijnen, allemaal volgens de hiërarchie van perspectief en in dezelfde richting van de hulplijnen richting VP’s.
