Een goede kozijnverbinding tussen de boven- en onderdorpel en de stijlen van de kozijnen is van cruciaal belang om verschillende redenen: Structurele stabiliteit, Weerbestendigheid en Isolatie. Een stevige verbinding draagt bij aan de algehele stabiliteit van het kozijn, waardoor het zijn vorm behoudt onder belasting zoals het gewicht van deuren of ramen. Daarnaast voorkomt een goede verbinding dat water, lucht of vocht de kozijnen binnendringt, wat rot of schimmel helpt voorkomen. Een nauwkeurige verbinding draagt bij aan de isolatie van het gebouw door kieren te voorkomen waar warmte of koude lucht door kan lekken.
Het voorboren van het hout voordat schroeven worden ingebracht dient verschillende doelen: gemakkelijke schroeven, vermindering van splijten van het hout en voorkomen van scheuren. PU-lijm (polyurethaanlijm) wordt vaak gebruikt om delen van kozijnen met elkaar te verbinden vanwege zijn sterk hechtende eigenschappen en hoge trek- en afschuifsterkte. PU-lijm vult kleine openingen tussen de delen op en zorgt voor een naadloze en stevige verbinding. Het is cruciaal dat de hoeken van het kozijn haaks staan en dat het kozijn nauwkeurig gemeten wordt voordat de verbinding wordt gemaakt. Een goede bouwkundige aansluiting voldoet aan de eisen van lucht- en waterdichtheid en duurzaamheid.
Luchtdichte aansluiting tussen kozijn en stelkozijn
Een luchtdichte aansluiting is belangrijk voor de totale luchtdichtheid van gebouwen met hoge eisen zoals EPC en BREEAM, en in de toekomst BENG. De luchtdichtheid van de aansluiting tussen kozijn en stelkozijn moet aan de binnenzijde gerealiseerd worden, bij voorkeur door middel van een kitvoeg op rugvulling. Een alternatief is afdichting met elastisch PUR-schuim en een kitvoeg aan de binnenzijde, maar dit beperkt de ventilatie en kan vochttransport via het PUR-schuim veroorzaken. De binnendichting aan de onderzijde dient functioneel te zijn en tussen kozijn en stelkozijn geplaatst te worden om lekkages te voorkomen.
De luchtdichte aansluiting tussen stelkozijn en binnenblad moet met een kitvoeg op rugvulling of met voldoende gecomprimeerd geïmpregneerd afdichtingsband of elastisch PUR-schuim gerealiseerd worden. Het afplakken van stelkozijnen op het binnenblad is praktijkveilig maar niet voldoende voor luchtdichtheid. Een onderbreking van de buitenafdichting aan de stijlen met 15 mm wordt aangeraden om drukvereffening mogelijk te maken.
Waterbelasting op het stelkozijn
Aluminium en kunststof kozijnen sluiten meestal aan op het stelkozijn met een rubber profiel. De waterbelasting varieert afhankelijk van de detaillering, oriëntatie en hoogte van het gebouw. Men mag aannemen dat de aanslag van het kozijn op het stelkozijn niet waterdicht is. De hoeveelheid water hangt af van de kwaliteit van montage en binnendichting. Bij een onvoldoende binnendichting ontstaat drukverschil tussen buitendichting en de aansluiting, waardoor water gemakkelijker binnendringt via een principe van tweevoudige afdichting.
De binnendichting tussen kozijn en stelkozijn ontbreekt vaak. Een tweevoudige afdichting is daarom beter dan een enkelvoudige afdichting. Het principe houdt in dat er geen luchtdrukverschil aanwezig is over de buitendichting; de ruimte tussen de twee dichtingen wordt in verbinding gebracht met de buitenlucht. Bij een defecte buitendichting stroomt er bij drukvereffening aanzienlijk minder water naar binnen. Toch blijft de binnendichting lucht- en waterdicht en moet de constructie bestand zijn tegen vochtbelasting.
Eisen waterdichtheid en duurzaamheid stelkozijnen
Volgens het Besluit bouwwerken leefomgeving moeten uitwendige scheidingsconstructies waterdicht zijn volgens NEN 2778:2015 en NEN-EN 1027:2016. Het stelkozijn moet bestand zijn tegen waterbelasting en moet een lucht- en waterdichte afdichting hebben aan de binnenzijde tussen stelkozijn en kozijn. Ruimte tussen kozijn en stelkozijn moet aanwezig zijn om functionele afdichting aan te brengen. Beluchting is nodig zodat de luchtdruk in de bouwkundige aansluiting gelijk is aan de buitendruk, wat waterdoorlassing tegenwerkt. Er moet waterafvoer naar buiten aanwezig zijn en de buitendichting moet voldoende waterkerend zijn.
Vormen van kozijnverbindingen en hun toepassing

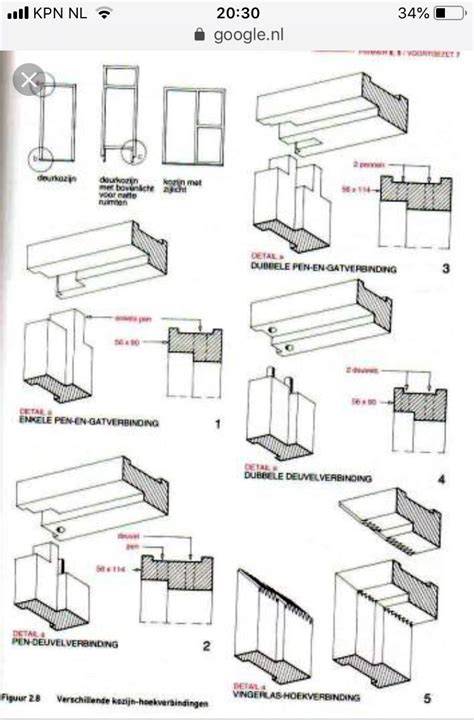

De pen-gat verbinding (mortise and tenon) geldt als de sterkste houtverbinding voor hoekverbindingen en biedt optimale sterkte door het grote contactoppervlak. De verbinding is meestal onzichtbaar na montage, wat bijdraagt aan een nette afwerking van het kozijn. Dovetail verbindingen kenmerken zich door hun trapeziumvorm en worden toegepast wanneer de verbinding niet zichtbaar mag zijn; zij bieden uitstekende treksterkte. Fingerjoints worden gebruikt om balken te verlengen en zijn handig bij kozijnreparaties. Schroefverbindingen met speciale kozijnschroeven vormen een praktische aanvulling, vooral bij prefab elementen waar snelle montage belangrijk is.
HVL-verbinding (Hout Verbindings Look) is een techniek die kunststof kozijnen optisch laat lijken op houten kozijnen. HVL wordt toegepast om de duurzaamheid en onderhoudsvriendelijkheid van kunststof te combineren met de traditionele uitstraling van hout. De keuze voor hoekverbinding hangt af van houtsoort, afmetingen, weersomstandigheden, productietijd en budget. Voor draaikiepramen is de pen-gat verbinding vaak aanbevolen vanwege de complexe belastingen bij openen en sluiten. De sterkte van houten kozijnverbindingen hangt af van het contactoppervlak, mechanische weerstand en de wijze waarop belastingen worden opgevangen.
Veiligheid en inspectie bij gevelverbindingen
NIEUWE kozijnen leveren niet altijd gesloten verbindingen op door transport, opslag, hijsen en montage. Open verbindingen kunnen leiden tot verfschade en houtrot na verloop van tijd. Drie herstelmethoden bij onderhoud zijn openfrezen met elastische kitafdichting, openfrezen met voorstrijk en kunstharsreparatiemassa, en injecteren met watervaste lijm via boorgaten. Injecteren vult holle ruimten en kan effectief zijn maar kan moeilijk volledig te controleren zijn.

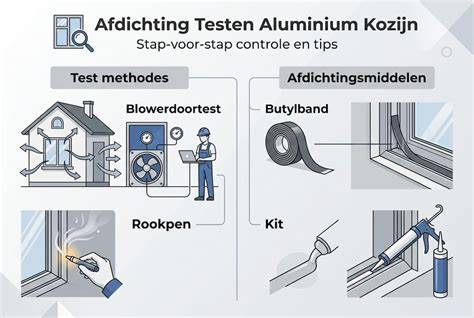

Voor CE-markering dienen kozijnen te voldoen aan NEN 2778 en NEN-EN 1027 voor waterdichtheid en luchtdoorlatendheid. In-situ testen worden aanbevolen om te bevestigen dat de bouwkundige aansluiting voldoet aan de gestelde eisen. Belangrijke richtlijnen omvatten het waarborgen van een voldoende ruimte tussen stelkozijn en binnenblad voor afdichting, en het leveren van voldoende beleuchtingsruimte zodat luchtdruk gelijk is aan de buitendruk. De borsttoleranties en de afdichtingsmaterialen moeten kwalitatief hoogstaand zijn en correct toegepast worden om degradatie zoals houtrot te voorkomen.
Afkitten: Tips om netjes af te kitten | GAMMA
Bij het bepalen van de juiste combinatie kozijnverbindingen moeten rekening gehouden worden met de houtsoort, afmetingen en de lokale weersomstandigheden. Grote kozijnen en schuifpuien vragen om sterkere verbindingen. Het kiezen van een passende verbinding draagt bij aan de duurzaamheid van de constructie. Inspecties en testen moeten periodiek uitgevoerd worden, en indien nodig kunnen in-situ testen door professionals zoals BDA Geveladvies worden uitgevoerd. Tot slot is het essentieel dat de verbindingen aan de binnen- en buitenzijde goed zijn afgedicht om vocht- en luchtdoorlatendheid te beheersen.
In moderne systemen worden kunststof, aluminium en houten elementen vaak gecombineerd, waarbij de correctheid van de afdichtingen en de duurzaamheid van de stelkozijnen bepalend zijn voor de lange levensduur van het kozijn. Het blijft cruciaal om de hoeken haaks te zetten en vooraf nauwkeurig te meten voordat de verbindingen definitief worden vastgezet. HVL biedt kunststof kozijnen een houten look, terwijl traditionele pen-gat verbindingen validatie blijven voor premium houten kozijnen.
Kit- en lijmtoepassingen in de praktijk
Bij het opsluiten moeten lijmen en afdichtingen gelijkmatig en zonder teveel persdruk worden toegepast. Lijm die tijdens het opsluiten uit de verbinding wordt geperst dient te worden verwijderd voordat deze verhard is. Lijmsoorten en gebruikte systemen dienen volgens de verwerkingscondities van de leverancier te worden toegepast. Bij hardhout dient voorboording van schroeven of draadnagels toegepast te worden om barsten te voorkomen.
Wanneer je overweegt om kozijnen aan te schaffen, kun je kiezen uit verschillende hoekverbindingen zoals verstek of HVL. De keuze hangt af van esthetiek, functionaliteit en onderhoudsbehoefte. Diepte van negge en overige details bepalen ook de waterbelasting en luchtdoorlatendheid van de afdichtingen. In de praktijk blijven regelmatige controles en onderhoud cruciaal voor de duurzaamheid van het geheel.
Samenvatting van kernpunten
- Zorg voor haakse hoeken en nauwkeurige metingen vóór samenvoegen van kozijnonderdelen.
- Gebruik voorboren om splijten en scheuren te voorkomen.
- Kies passende aansluitingsafdichtingen (kitvoeg, rugvulling, of gecomprimeerde band) afhankelijk van luchtdichtheid en warmteweerstand.
- Toepassing van PU-lijm verhoogt trek- en schuifsterkte en vult openingen op.
- Pen-gat en dovetail verbindingen bieden sterke mechanische verankering, afhankelijk van belasting en toepasbaarheid.
- HVL-verbindingen bootsten houtlook na bij kunststof kozijnen, voor esthetiek en onderhoudsgemak.
- Voldoen aan NEN 2778 en NEN-EN 1027 voor waterdichtheid en luchtdoorlatendheid, met in-situ testen als bewijs.
- Onderhoud en herstel van open verbindingen kan via openfrezen en kitafdichting, voorstrijk en reparatiemassa of injectie met lijm.
