Voor de juiste warmteafgifte van een vloerverwarmingssysteem zijn primair de flow (liters water) en de leidinglengte en -diameter van groot belang. Als er in het ontwerp geen rekening wordt gehouden met het vereiste aantal liters, zal het systeem mogelijk niet goed werken. Dit is in een later stadium moeilijk te corrigeren. Ontwerp de vloerverwarmingsinstallatie daarom zo dat deze zowel bij een hoog-temperatuursysteem (bv. CV ketel) als bij een laag-temperatuursysteem (bv. warmtepomp) goed functioneert.
Bereken de flow: het primair benodigd aantal liters
Toekomstige (laag-temperatuur) installaties, zoals een systeem met een warmtepomp, werken met een kleinere delta t. Dit systeem heeft bij een hoog-temperatuursysteem, met een delta t van 20, primair 250 liter water nodig. Bij een laag-temperatuursysteem, met een delta t van 10, wordt het vereiste aantal liters water primair bijna verdubbeld naar 450 liter. Let hier dus op als er ook gekoeld gaat worden.
Let op: de flowbehoefte verschilt tussen hoog- en laag-temperatuursystemen, waardoor verdeler (primair) andere leidingdiameters vereist. Bij een hogere flowbehoefte, zoals bij een laag-temperatuursysteem, zijn grotere leidingdiameters nodig. Zorg dus ook bij een systeem met een hoge aanvoertemperatuur voor een leidingdiameter die ook geschikt is voor het aantal liters bij een laag temperatuursysteem. Houd rekening met het verschil in doorlaat tussen dunwandige en meerlagenbuis, en beperk de leidinglengte vanaf de warmtebron naar de verdeler. Denk ook aan de fittingen: bochten, knieën, sokken en t-stukken kunnen de weerstand negatief beïnvloeden.
Vloerverwarming is een van de meest comfortabele en energiezuinige manieren om je huis te verwarmen. Maar een goed ingeregeld systeem is essentieel om optimaal rendement te behalen. Wanneer vloerverwarming niet goed is ingeregeld, kunnen sommige ruimtes te warm worden terwijl andere koud blijven. Een oplossing is het correct afstellen met flowmeters.
Waarom flowmeters en inregeling belangrijk zijn
Een flowmeter is een doorstroommeter die zich op de verdeler van je vloerverwarming bevindt. Hiermee kun je per groep zien hoeveel water er door de leidingen stroomt (uitgedrukt in liters per minuut). Flowmeters helpen bij het verkrijgen van een gelijke warmteverdeling en lagere energiekosten door een gebalanceerde doorstroming.
Stappenplan: vloerverwarming inregelen met flowmeters
- Stap 1: Controleer de basisinstellingen
Zorg ervoor dat de vloerverwarmingspomp werkt en het systeem volledig gevuld is met water. Controleer of alle groepen openstaan op de verdeler. Zet de thermostaat op een constante temperatuur van ongeveer 21°C voor een stabiele meting.
- Stap 2: Meet de temperatuur per ruimte
Gebruik een digitale thermometer om de vloertemperatuur in elke ruimte te meten. Noteer de verschillen en bepaal waar er te veel of te weinig warmte is.
- Stap 3: Stel de juiste doorstroming per groep in
Kijk op de flowmeters en noteer de huidige doorstroming per groep. De gemiddelde aanbevolen waarde ligt tussen 1 en 2 l/min per groep. Draai aan het instelwiel om de doorstroming hoger of lager te zetten: Te koude ruimte? -> Verhoog de doorstroming. Te warme ruimte? -> Verlaag de flow-instelling.
- Stap 4: Controleer alle groepen
Sommige ruimtes blijven anders koud of warm. Loop alle groepen na en corrigeer indien nodig. Luchtbellen in het systeem kunnen een verkeerde weergave geven; ontluchten helpt.
- Stap 5: Houd rekening met tijd en interactie met andere systemen
Directe resultaten zijn zelden nauwkeurig; test over langere perioden. Bij multi-verdelers kan de interactie tussen groepen leiden tot verschuivingen in flow. Bij simulatiesoftware kan theoretisch van tevoren de stand van inregelafsluiters worden vastgesteld, maar in de praktijk blijft afstelling nodig.
Belangrijke ontwerp- en installatiepunten
- Verschil in werking hoog- en laag-temperatuursystemen - hogere flowbehoefte bij lage delta t en lagere flow bij hoge delta t vereist andere diameters en langere buislijnen kunnen leiden tot verlies aan efficiëntie.
- Distributie en fittingen - fittingen beïnvloeden drukverlies en moeten zorgvuldig worden gekozen om ongelijke doorstroom te voorkomen.
- Verdeler en menginrichting - open verdeler bij hoge aanvoertemperatuur (cv-ketel) en gesloten verdeler bij lage aanvoertemperatuur (warmtepomp) beïnvloeden de flow en mengverhouding.
- Temperatuurregeling - het regelen van aanvoer- en retourtemperaturen is cruciaal; de delta T tussen aanvoer en retour moet zo gelijk mogelijk blijven over de groepen om balans te bewaren.
- Balans tussen groepen - waterzijdige inregeling verlaagt onbalans en verhoogt comfort; dit vereist per groep flowmeters en nauwkeurig afstellen van ventielen.
Een goed ingeregeld systeem levert een gelijkmatige warmteverdeling, lagere energiekosten en minder blootstelling aan onverwachte schommelingen. Waterzijdig inregelen kan complex zijn, zeker bij meerdere verdelers en installaties met een warmtepomp. Laatdeskundigen helpen bij het afstemmen van verdelers, vloerverwarmingspomp en retourventielen voor maximale prestaties en comfort.
Hoe flowmeters werken
Materiaalkeuzes en lengtes

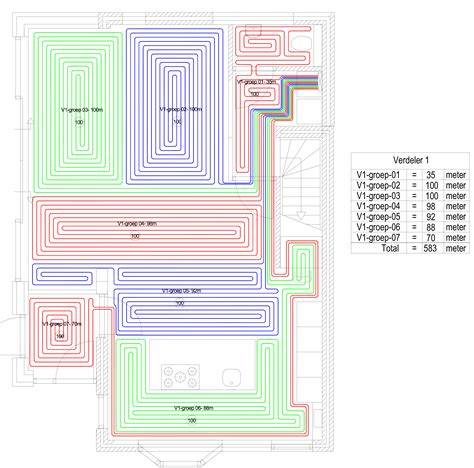

De lengte van de slang per groep en de totale lengte van leidingen beïnvloeden de drukval. Fabrikanten geven vaak maximumlengtes per groep op basis van wattage en ΔT. Bij vloerverwarming in een koude ruimte kan kortere buislengtes en dikkere diameters helpen om voldoende flow te behouden. Slakkenhuisvormige circuits verdelen warmte vaak beter over de vloer, wat bijdraagt aan een gelijkmatige temperatuur.
Praktische tips voor de Nederlandse woning
- Vloerverwarming werkt het best in goed geïsoleerde, kierdichte woningen; combinatie met een warmtepomp vraagt vaak gebruik van lagere ΔT en optimale flowpergroep.
- Bij een warmtepomp is de aanvoer vaak lager, waardoor de verdeler dicht of gesloten kan zijn en de flow per groep handmatig moet worden afgesteld via flowmeters.
- Koelen met vloer-water kan mogelijk zijn in zomerperiodes met lage temperatuur water (bijv. 18 °C), maar dit vereist zorgvuldige afstemming om condensatie te voorkomen.
- Materialen: tegelvloeren geven de beste warmteafgifte; houten vloeren en tapijt kunnen ook, maar vereisen hogere eisen aan afgifte- en weerstandseigenschappen van de slangen.
- Regelmatig onderhoud en nacontrole van flowmeters, ventielen en pompstanden voorkomen pendelen van de CV-ketel en verbeteren comfort.
Samenvatting van cruciale getallen en concepten
- Delta t en flow: lage ΔT vereist vaak hogere totale liters primair water; hoge ΔT vereist minder liters maar hogere temperatuurstijging.
- Flow per groep: aanbevolen richting 1-2 l/min per groep bij inregeling met flowmeters.
- Retour- en aanvoertemperatuur: streef naar consistente ΔT tussen aanvoer en retour voor alle groepen.
