11.1 Algemeen: In dit katern is omschreven op welke wijze aansluitingen van kozijnen aan het bouwkundig kader dienen te worden uitgevoerd. Basis uitgangspunten zijn de traditionele kozijnaansluitingen op een stenen binnenblad met isolatie in de spouw. Met betrekking tot de bouwkundige aansluitingen, volgens BRL 0801 paragraaf 6.1, draagt de timmerfabrikant in concept III en IV voor ontwerp en montage de verantwoordelijkheid.
11.2 Toepassingsklassen: De toepassingsklassen voor houten gevelelementen geeft de mate van blootstelling /belasting van het buitenklimaat op het houten gevelelement aan. Aan houten gevelelementen met een hoge blootstelling/belasting van het buitenklimaat worden hogere eisen gesteld ten aanzien van de toegepaste materialen (zoals houtsoort en verlijming).
¹ Onder beschut wordt verstaan buiten de slagschaduw van regen. Verbindingen t.b.v. Vanaf 50 mm boven het watergedragen vlak (o.a. maaiveld) mogen de onderdorpels in hout uit duurzaamheidsklasse 1 en 2, alsmede de houtsoorten Oregon Pine en Sapeli zijn. Voor bergingskozijnen kunnen de kozijnen worden uitgevoerd met een metalen onderdorpel bevestigd aan de onderzijde van de stijlen.
11.4.2 Plaatsing in de bouw: Voor eisen en verantwoordelijkheden met betrekking tot aanlevering en plaatsing van kozijnen en toe te passen dichtingsmaterialen e.d. in de bouw wordt verwezen naar katernen 40, 72, 73 en 81. In de bouwkundige aansluitingen mogen geen capillaire naden voorkomen. Zo dient bij het plaatsen van raamdorpelstenen rekening te worden gehouden met een vrije ruimte in de aansluiting op de onderzijde van de onderdorpel (e.e.a. om de onderdorpel te kunnen afschilderen en onderhouden is het noodzakelijk dat er onder de neus van de onderdorpel een vrije hoogte is van 15 mm). Met een afschuining van de waterslag van ten minste 10° (b.v. tekening 11.B2.03) of een dorpel met verhoogde neus (b.v. de scheluwte van kozijnen en stelkozijnen mag na plaatsing 0,5% van zijn kleinste afmeting (hoogte of breedte) scheluw zijn met dien verstande dat waar nodig (bijv. toegankelijkheidseis volgens Bouwbesluit (afd. 4.1 art. 11.5 Uitvoeringsvormen van kozijnen 11.5.1 Inmetselkozijnen.).

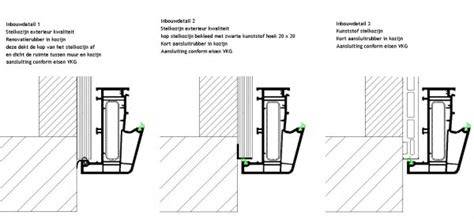

11.5.1 Inmetselkozijnen: Inmetselkozijnen maken gebruik van spouwlatten als overgangselement tussen kozijn en bouwkundig kader (zie tekening 11.B1.01). 11.5.2 Prefab betonnen wanden: Bij montage tegen prefab wanden worden spouwlatten toegepast als overgangselement. De omkanten van de kozijnen dienen te worden geprofileerd voor juiste aansluiting op het bouwkundig kader. 11.5.3 Niet dragende houten binnenspouwbladen en Houtskeletbouw: Aansluitingen op niet dragende binnenspouwbladen en houtskeletbouw zijn afwijkend van standaard inmetselkozijnen (serie 11.B2 tekeningen). 11.5.4 Stelkozijnen (overgangselement). De belastingen op het kozijn dienen naar het bouwkundig kader te worden overgebracht. De aansluiting van kozijnen op stelkozijnen dient aan elkaar aangepast te worden. Een duurzame waterdichting in de aanslag van het stelkozijn is vereist. De luchtdichting moet zoveel mogelijk aan de binnenzijde en in één vlak geplaatst worden.
11.5.4.1 Bevestiging van het kozijn aan het stelkozijn: Belastingen op het kozijn worden via het sponningstelsel en bevestigingsmiddelen overgebracht naar het stelkozijn. Bij bevestiging moet voorkomen worden dat koudebruggen ontstaan. 11.5.4.2 Plaats van de bevestigingsmiddelen kozijn/stelkozijn: Twee bevestigingspunten per stijl/dorpel minimaal; waar nodig onderdorpel van stelkozijn verankeren aan bouwkundig kader.
11.6 De plaats en bevestiging van het kozijn in/aan de gevel: 11.6.1 Algemeen: Tekeningen 11.B1 en 11.B2 tonen hoofdprincipes en benoemen toepassingsklassen. 11.6.3 Spouwlatten: Spouwlatten kunnen worden gebruikt voor aansluiting op spouwmuren; deze aansluiting moet luchtdicht verlopen. Minimaal 27 x 44 mm tegen houten binnenspouwblad; minimale oplegmaat 25 mm. Lijmen en bevestigen met draadnagels of nieten (2 x dikte spouwlat). Draadnagels max. 300 mm uit elkaar; nieten max. 200 mm. Aansluiting dient luchtdicht te zijn. 11.6.4 Verankering: Kozijn rondom aan bouwkundig kader bevestigen met hoekankers; corrosiewerend materiaal. 11.6.5 Plaats van de verankeringsmiddelen: Hoekankers tegen binnenzijde van thermische spouwisolatie; h.o.h. maximaal 700 mm; gewicht schuifpui maal 2 voor juiste hoekankers. 11.6.5.2 Hoekankers stijlen en bovendorpels: verankering afhankelijk van toepassing reliëfdorpel. 11.6.5.3 Rekwerken: Rekwerken naast/boven/onder het kozijn als één geheel tegen het kozijn bevestigd. 11.6.7 Bevestiging hoekankers aan gevelelementen: bevestigingsmiddelen door constructeur vastgesteld. 11.6.8 Bevestiging ankers tegen bouwkundig kader: juiste middelen door constructeur vastgesteld.
11.7 Dichtingen, lucht en water: 11.7.1 Luchtdichting bij de aansluiting op het bouwkundig kader: Warme zijde voorzien van rondgaande luchtdichting; oneindig vlak of continu en verspringend mogelijk. Ruimte voor luchtdichting afgestemd op materiaal en vervormingen. 11.7.2 Waterdichting: Gebruik waterdichte lagen met dakpansgewijs overlappen. 11.7.2.2 Aanbrengen en uitvoering van de waterdichting: Bovenzijde spouwlat/stelkozijn en bovendorpel kozijn beschermd tegen water; waterafvoer bij lateidettingen; waterwerende lagen 150 mm hoog tegen binnenblad; overlappen 100 mm; minimale 20 mm opzet. Bij waterslag onderdorpel 100 mm waterwerende laag in spouw. 11.7.2.3 Zijaansluiting: waterwerende laag minimaal 80 mm breed. 11.7.2.4 Rond kozijn: waterdichte laag aan bovenkant op te plaatsen; 100 mm overlappen; onderzijde waterwerende laag. Voorkom capillaire naad bij onderkant. Voor gekoppelde kozijnen > 15 m² stijlen/dorpels aan bouwkundig kader koppelen per segment. 11.7.3 Uitvoering van aansluitingen: koppeling van kozijnen naast elkaar vereist; voegen met schuimbanden/kit/rubbers; onderhoudsvoerbaarheid en toegankelijkheid. 11.7.4 Verankering en koppelingen: verankering van verticale koppelingen; gebruik van koppellat ingelaten in sponning; buitenzijde waterdichting, binnenzijde luchtdichting. Tabel B: verticale koppelingen verankeren aan achterliggende constructie bij overschrijding kozijnbreedtes.
11.9.2 Regelgeving en renovatie: Bij renovatie geldt afwijkende regelgeving. 11.9.2.2 Asbest: inventariseren bij sloopwerkzaamheden en renovatiekozijnen om risico’s te vermijden.
11.9.3 Uitgangspunten: Zit je eraan te denken om je kozijnen te vervangen en wil je weten wat dat ongeveer gaat kosten? Dit artikel legt uit hoe je zelf de kozijnen vervangen kosten kunt berekenen, of je nu houten, aluminium of kunststof kozijnen overweegt. We leggen uit waar je op moet letten, hoe je nauwkeurig meet en hoe je via een calculator snel een prijsindicatie krijgt. De prijs van een kozijn is opgebouwd uit meerdere onderdelen. Standaardformaten worden goedkoper door massaproductie; maatwerk oplevert hogere kosten. Inmeetadviezen en offertes zijn cruciaal voor de juiste maatvoering en kostenraming.
Wat kost het gemiddeld om een kozijn te vervangen? Gemiddelde kosten tussen €750 en €1.300 per m², afhankelijk van materiaal, montage en glas. Voor een standaard raam van 1,5 m² bedragen de kosten ongeveer €1.125 tot €1.875 per kozijn. Subsidies, kosten per m² HR++ of triple glas via ISDE-regeling en overige renovatiegegevens worden gegeven. Bekende bedragen voor kunststof kozijnen en verlaagt onderhoud zijn genoemd. Voor 10 kunststof kozijnen liggen de totale kosten tussen €10.000 en €18.000, afhankelijk van formaat, afwerking en beglazing.
Constructieberekening: Een constructieberekening is een technische berekening die inzicht geeft in draagkracht, veiligheid en stabiliteit van een bouwwerk. Een draagconstructie berekenen is erg belangrijk bij nieuwbouw of veranderingen aan bestaande constructies en kan verplicht zijn bij omgevingsvergunningen. Een goede constructeur zorgt voor een ontwerp met minimale materiaalkosten en maximale veiligheid, en kan helpen bij vergunningsaanvragen.
- Bijmeting en materiaalkeuze: breedte, hoogte en raamdorpel bepalen de maten; rekening houden met vrije ruimtes voor schilderen en onderhoud.
- Koppelings- en verbindingsprincipes: sponningen, koppellatten en wisselsponningen om beweging mogelijk te maken zonder verlies van waterdichtheid of luchtdichtheid.
- Voegen en afdichtingen: schuimbanden, kit en rubbers zorgen voor water- en luchtdichtheid; onderhoud en vervanging mogelijk houden.
Praktijkgerichte stappen voor draagvermogen en kostenberekening
Om de draagkracht van kozijnen te beoordelen in jouw situatie, volg je deze stappen:
- Beoordeel of een kozijn dragend hoeft te zijn in de gevel of muur. In de meeste gevallen zijn kunststof kozijnen niet dragend, maar dragen ze wel degelijk belastingen binnen hun eigen constructie.
- Laat een constructeur technische berekeningen uitvoeren voor de specifieke opening, zeker bij draagmuren of grote schuifpuien.
- Meet de afmetingen nauwkeurig en laat maatwerk controleren door een vakspecialist om latere kosten te voorkomen.
- Overweeg ISDE-subsidies en glasopties om energie-efficiëntie en kosten op lange termijn te optimaliseren.
Bedragen en regels in dit document zijn indicatief en bedoeld als vägwijzer bij planning en calculatie. Voor specifieke projecten geldt altijd een constructieve berekening door een erkend constructeur en afstemming met de gemeente voor vergunningen en uitvoering.
