Vloerverwarming is een van de meest comfortabele en energiezuinige manieren om een woning te verwarmen. Maar wist je dat een goed ingeregeld systeem essentieel is om optimaal rendement te behalen? Wanneer vloerverwarming niet goed is ingeregeld, kunnen sommige ruimtes te warm worden, terwijl andere juist koud blijven. Gelukkig kun je dit eenvoudig oplossen door het systeem correct af te stellen met flowmeters.
Waarom juist het debiet en de literperminut-uitslag bepalend zijn
Voor de juiste warmteafgifte van een vloerverwarmingssysteem zijn primair de flow (liters water) en de leidinglengte en -diameter van groot belang. Als er in het ontwerp geen rekening wordt gehouden met het vereiste aantal liters, zal het systeem mogelijk niet goed werken. Dit is in een later stadium moeilijk te corrigeren. Ontwerp de vloerverwarmingsinstallatie daarom zo dat deze zowel bij een hoog-temperatuursysteem (bv. CV-ketel) als bij een laag-temperatuursysteem (bv. warmtepomp) goed functioneert.
Hoeveel liters per minuut heb je nodig?
Toekomstige (laag-temperatuur) installaties, zoals een systeem met een warmtepomp, werken met een kleinere delta t. Dit systeem heeft bij een hoog-temperatuursysteem, met een delta t van 20, primair 250 liter water nodig. Bij een laag-temperatuursysteem, met een delta t van 10, wordt het vereiste aantal liters water primair bijna verdubbeld naar 450 liter. Let hier dus op als er ook gekoeld gaat worden.
Leidingdiameter en -lengte: afstemmen op de flowbehoefte
Omdat hoog- en laag-temperatuursystemen dus een verschillende flowbehoefte hebben, moeten er voor de verdeler (primair) andere leidingdiameters worden toegepast. Bij een hogere flowbehoefte, zoals bij een laag-temperatuursysteem, zijn grotere leidingdiameters vereist. Zorg dus ook bij een systeem met een hoge aanvoertemperatuur nu alvast voor een leidingdiameter die ook geschikt is voor het aantal liters bij een laag temperatuursysteem. Houd rekening met het verschil in doorlaat tussen dunwandige- en meerlagenbuis en met de totale leidinglengte vanaf de warmtebron naar de verdeler. Ook fittingen (bochten, knieën, sokken en T-stukken) kunnen de weerstand negatief beïnvloeden.
Flowmeters: wat zijn ze en hoe werken ze?
Een flowmeter is een doorstroommeter die zich op de verdeler van je vloerverwarming bevindt. Hiermee kun je per groep zien hoeveel water er door de leidingen stroomt (uitgedrukt in liters per minuut). Het doel is om per groep een afstelling te bereiken die bijdraagt aan een gelijkmatige warmteverdeling en een energiezuinig systeem.
Stappenplan: vloerverwarming inregelen met flowmeters
- Stap 1: Controleer de basisinstellingen
Zorg ervoor dat je vloerverwarmingspomp werkt en het systeem volledig gevuld is met water. Controleer of alle groepen openstaan op de verdeler. Zet de thermostaat op een constante temperatuur van ongeveer 21°C voor een stabiele meting. - Stap 2: Meet de temperatuur per ruimte
Gebruik een digitale thermometer om de vloertemperatuur in elke ruimte te meten. Noteer de verschillen en bepaal waar er te veel of te weinig warmte is. - Stap 3: Stel de juiste doorstroming in per groep
Kijk op de flowmeters en noteer de huidige doorstroming per groep. De gemiddelde aanbevolen waarde is tussen 1 en 2 l/min per groep. Draai aan het instelwiel van de flowmeter om de doorstroming hoger of lager te zetten: - Te koude ruimte? Verhoog de doorstroming.
- Te warme ruimte? Verlaag de doorstroming.
- Stap 4: Voltooi de afregeling
Niet alle groepen inregelen kan leiden tot aanhoudende ongelijkheid. Loop alle groepen na en ontlucht indien nodig om luchtbellen te verwijderen. Voer vervolgens langere tijd afstelling door en controleer retourtemperaturen voor optimale balans.
Waterzijdig inregelen: verschil tussen primair en secundair deel
Bij waterzijdig inregelen gaat het om de verdeling van het debiet tussen de primaire zijde (naar de verdeler) en de secundaire zijde (de vloerverwarmingscircuits). Het doel is een zo gelijk mogelijke delta T tussen aanvoer en retour voor alle kringen. Dit zorgt voor een consistente warmteafgifte across de vloer en voorkomt dat sommige kamers oververhit raken terwijl andere koud blijven.
Belangrijke aandachtspunten bij debietberekening
Houd rekening met de totale warmtevraag (warmtestroom), temperatuurverschillen, en de eigenschappen van de leidingen. Een onderschat debiet kan leiden tot onvoldoende verwarming in ruimtes, terwijl een overschot het systeem onnodig belast en energie-verspilling veroorzaakt. De temperatuurverschillen tussen aanvoer- en retourleiding bepalen mede de benodigde liters per uur. Een goed afgesteld systeem verlaagt niet alleen de energierekening maar verhoogt ook het comfort in alle ruimtes.
Praktische tips uit de praktijk
- Zorg voor alle kranen op de verdeler die volledig openstaan bij inbedrijfname en controleer dat flowmeters correct zijn afgesteld.
- Weeg de delta T tussen vloer en ruimte af; bij hogere delta T heb je minder liters per circulatie nodig, maar mogelijk meer temperatuurverhoging per kring.
- Vaker zal de retourtemperatuur richting 20% lager liggen dan de aanvoertemperatuur; dit is een indicatie van een goede regeling.
- Langdurige testen en geduld zijn nodig: het bereiken van een stabiele kringbalans kan dagen in beslag nemen, vooral bij grotere installaties.

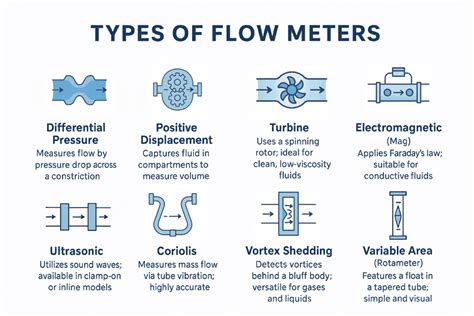

Infographics en diagrammen
Video-uitleg over debiet en flowmeters
Inregelen vloerverwarming
Tabel: Voorbeeld van liters per minuut per groep bij verschillende delta t-scenario's
| Delta t | Aantal liters primair per groep (typisch) | Opmerkingen |
|---|---|---|
| Delta t 20 (hoog-temperatuur) | 1,0 - 1,5 l/min | Conservatief, evenwichtige verdeling |
| Delta t 10 (laag-temperatuur) | 1,5 - 2,0 l/min | Grotere flow nodig per kring |
| Praktijkvoorbeeld | 1,2 - 2,0 l/min per groep | Afhankelijk van leidingdiameter en lengte |
Bij de regie van een systeem met meerdere verdelers en kringen is het van belang dat men rekening houdt met de afstand van de verdeler tot de kringen en de variediteit aan slangenlengtes. Een goed ontwerp voorkomt dat kringen te lang zijn, wat leidt tot onbalans en pendelbewegingen in de ketel of warmtepomp. In de praktijk blijkt dat kringen op 70 meter of minder de beste balans geven, terwijl kringen van 100 meter de risicogroep zijn voor onbalans. Een doordachte installatie, met de juiste verlegafstanden en debieten, zorgt voor een stabiele en efficiënte vloerverwarming.
