Bij de installatie van een centrale verwarmingssysteem staat u voor de keuze hoe de radiatoren het beste geplaatst kunnen worden: in serie of parallel. Dit onderscheid is cruciaal voor de efficiëntie en warmteafgifte van uw verwarmingssysteem. We leggen de verschillen uit tussen het eenpijpsysteem en het tweepijpsysteem, en geven advies over de installatie.

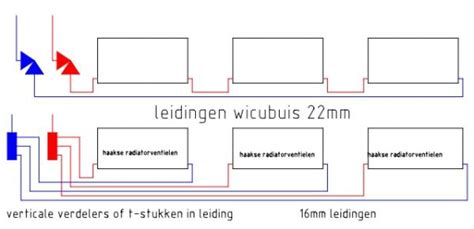

Radiatoren Parallel: Het Tweepijpsysteem
Het tweepijpsysteem, waarbij radiatoren parallel worden geschakeld, geniet de voorkeur in moderne woningen. Hoewel dit systeem over het algemeen iets duurder is dan een eenpijpsysteem, biedt het betere prestaties en een gelijkmatigere warmteverdeling.
Varianten van het Tweepijpsysteem
Binnen het tweepijpsysteem zijn er twee veelvoorkomende varianten:
- Tweepijpsysteem met koperen of kunststof leidingen: Bij dit systeem vertrekt men vanuit een collector. Elke radiator heeft een eigen, aparte aanvoer- en retourleiding. Dit is veruit het meest voorkomende systeem in hedendaagse woningen.
- Tweepijpsysteem met stalen buizen: Hierbij wordt elke radiator afzonderlijk aangesloten op de leidingen voor zowel het aanvoerwater als het retourwater.
De ventielen die door fabrikanten zoals Vasco worden aangeboden, zijn uitstekend geschikt voor beide varianten van het tweepijpsysteem.
Radiatoren in Serie: Het Eenpijpsysteem
Het eenpijpsysteem werd vroeger veel toegepast, met name in de woningbouw van de jaren '70 en '80. Bij dit systeem worden de radiatoren in serie geschakeld. Dit betekent dat het retourwater van de ene radiator dient als aanvoerwater voor de volgende radiator in de serie.
Nadelen van Seriekoppeling
Een significant nadeel van het in serie schakelen van radiatoren is dat de laatste radiator in de reeks minder warmte zal afgeven dan de eerste. Dit komt doordat het water onderweg al enigszins is afgekoeld. Om dit temperatuurverschil te compenseren, moeten de radiatoren naarmate ze verder van de warmtebron staan, verhoudingsgewijs groter zijn.
Een mogelijke oplossing hiervoor is het gebruik van een ventiel met bypass. Zo'n bypass mengt het afgekoelde retourwater met warmer aanvoerwater, wat vervolgens naar de volgende radiator wordt gevoerd. Dit helpt de temperatuurverschillen te verkleinen.
Het is tevens essentieel om voldoende buisdiameter te voorzien wanneer u meerdere radiatoren in één kring plaatst, om een adequate doorstroming te garanderen.
Praktische Overwegingen bij Seriekoppeling
Hoewel het technisch mogelijk is om twee CV-radiatoren op een tweepijpssysteem in serie te schakelen, brengt dit uitdagingen met zich mee. Een van de belangrijkste aandachtspunten is de doorstroming. Om de druk naar de radiatoren te behouden, kan het nodig zijn om een drukregelaar te installeren.
Een ander nadeel is dat wanneer u de eerste radiator in de serie 'afknijpt' (de doorstroming beperkt), de daaropvolgende radiatoren te weinig water en dus warmte zullen ontvangen. Veel installateurs raden daarom af om radiatoren in serie te schakelen en adviseren om de hoofdleiding simpelweg door te leggen.
In de ideale situatie bevindt de cv-ketel zich zo dicht mogelijk bij de radiatoren om het maximale rendement te behalen. Radiatoren die zich verder van de ketel bevinden, ontvangen minder warm water door de natuurlijke afkoeling van het water in de leidingen. Hoewel dit temperatuurverschil niet extreem is, is het wel verstandig om hier rekening mee te houden, bijvoorbeeld door de radiatoren correct in te regelen.
Werking en Onderdelen van een Radiator
Radiatoren werken met warm water dat door de cv-ketel of warmtepomp door de leidingen wordt geleid. Het water stroomt door de radiator, die vervolgens warmte afgeeft aan de omgeving via straling en convectie. De lucht rond de radiator wordt opgewarmd en circuleert, wat bijdraagt aan de verwarming van de ruimte.
Essentiële Onderdelen
Een radiator is voorzien van enkele herkenbare onderdelen:
- Thermostaatkop: Meestal bovenaan de radiator geplaatst, regelt deze de temperatuur door de doorstroming van warm water aan te passen.
- Onderblok: Onderaan de radiator aangesloten, verbindt dit de aanvoer- en retourleidingen en stelt installateurs in staat het debiet (de doorstroomsnelheid) in te stellen.
Soorten Radiatoren en Temperatuurregimes
Radiatoren kunnen worden onderverdeeld in lagetemperatuurradiatoren en hogetemperatuurradiatoren.
Hogetemperatuurradiatoren
Traditioneel werken radiatoren op hoge temperaturen, meestal tussen de 70 °C en 90 °C. Deze zijn ontworpen voor systemen met hogere watertemperaturen.
Laagtemperatuurradiatoren
Laagtemperatuurradiatoren zijn ontworpen om te functioneren met lagere watertemperaturen, doorgaans tussen de 30 °C en 60 °C. Indien u uw woning wilt verwarmen met een warmtepomp, zijn laagtemperatuurradiatoren de aangewezen keuze.
Geavanceerde Verwarmingsopties
Sommige radiatoren kunnen worden uitgerust met ventilatoren om de warmteafgifte te optimaliseren. Deze werken op hetzelfde principe als klassieke radiatoren, maar de ingebouwde ventilatoren zorgen voor een snellere en gelijkmatigere verspreiding van warmte in de ruimte.
Voor een optimale warmteverdeling in de woning is een hydraulisch evenwicht in het systeem essentieel, waarbij elke radiator een vergelijkbaar debiet heeft. Er bestaan diverse systemen voor waterverdeling, en de keuze voor het meest geschikte systeem laat u best over aan een vakman.
Verschillende Radiator Types
Radiatoren variëren in design en werking, maar volgen grotendeels hetzelfde principe:
- Buisradiatoren (kolom- of ledenradiatoren): Klassieke vorm, vaak gebruikt in renovaties of voor een industriële/klassieke look. Ze hebben een grote waterinhoud, wat zorgt voor langzame opwarming maar ook voor langere warmteafgifte na het uitschakelen van de warmtebron.

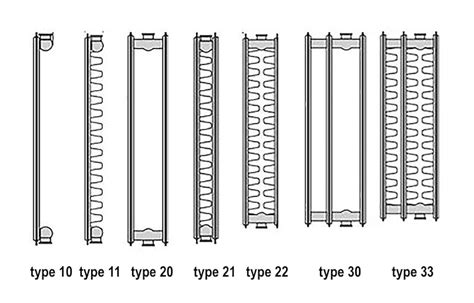

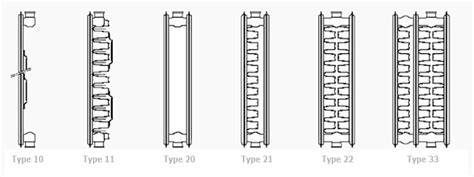

- Paneelradiatoren: De meest gebruikte soort tegenwoordig. Meer panelen en lamellen betekenen een groter warmteafgevend oppervlak en dus meer vermogen. Ze warmen sneller op dan kolomradiatoren en reageren vlotter op warmtevraag.
- Convectorradiatoren (convectoren): Warm water stroomt door een buis met fijne metalen lamellen. Ze hebben een kleine waterinhoud, komen snel op temperatuur en koelen ook snel af. Ze nemen weinig ruimte in en kunnen discreet worden weggewerkt.
- Handdoekradiatoren: Populaire in badkamers, vaak in paneeluitvoering of met horizontale buizen, bieden ruimte voor het ophangen van handdoeken.
Temperatuurregeling: Van Draaiknop tot Slimme Kranen
De warmteafgifte van radiatoren wordt geregeld via verschillende methoden:
Traditionele Draaiknoppen
Met een draaiknop kunt u de doorstroming van warm water handmatig regelen. Hoe verder de knop wordt opengedraaid, hoe meer warm water de radiator ontvangt en hoe hoger de temperatuur in de ruimte wordt. In de ruimte met de kamerthermostaat wordt de radiator doorgaans volledig opengezet, zodat de meting representatief is voor de hele woning.

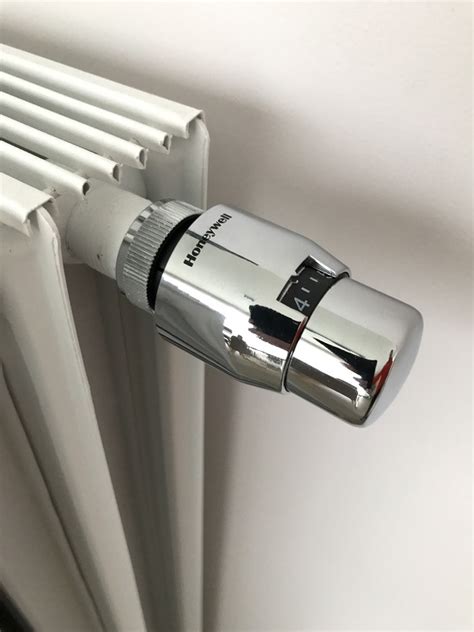

Thermostatische Kranen en Thermostaatkoppen
Moderne installaties maken veelal gebruik van thermostatische kranen of thermostaatkoppen. Deze bevatten een temperatuurvoeler die automatisch regelt hoeveel warm water de radiator doorlaat. Zodra de gewenste temperatuur is bereikt, wordt de waterdoorstroming afgesloten en stopt de radiator met warmte afgeven.
Een gewone draaiknop is een eenvoudige kraan die u op gevoel bedient. Een thermostatische kraan daarentegen, regelt de temperatuur automatisch dankzij de ingebouwde sensor.
Kamerthermostaat en Thermostatische Kranen
De kamerthermostaat en de thermostatische kranen werken samen, maar hebben verschillende functies. De kamerthermostaat stuurt de cv-ketel of warmtepomp aan, terwijl de thermostatische kranen de temperatuur per ruimte regelen. In de ruimte met de kamerthermostaat is het belangrijk dat de radiator volledig openstaat, om te voorkomen dat de thermostaat de ketel te vroeg uitschakelt.
Slimme Radiatorthermostaten
Tegenwoordig zijn er ook elektronische en slimme thermostatische kranen beschikbaar, die digitaal ingesteld kunnen worden of via een app bediend kunnen worden. Veel van deze slimme kranen beschikken over extra functies zoals aanwezigheidssensoren (geofencing) en open-raam-detectie. Aanwezigheidssensoren herkennen of er iemand thuis is en passen de verwarming automatisch aan. Open-raam-detectie registreert een plotselinge temperatuurdaling en schakelt de radiator tijdelijk uit om energieverlies te voorkomen.
Belangrijke Aandachtspunten bij Installatie en Onderhoud
De juiste aansluiting van convectoren en radiatoren is cruciaal voor een efficiënte en veilige werking van het verwarmingssysteem. Fouten tijdens de installatie kunnen leiden tot inefficiëntie.
Aanvoer en Retour
Controleer altijd waar de aanvoer en de afvoer van de radiator of convector zich bevinden. Het verkeerd aansluiten van de afvoerleiding op de aanvoer, of vice versa, komt helaas nog wel eens voor. Bij een nieuwe installatie is het aan te raden de leidingen te markeren. Bij vervanging kunt u de leidingen controleren door de thermostaat omhoog te zetten en de radiatorkraan open te draaien: de leiding die het snelst opwarmt, is de aanvoer.
Voetventiel
Vaak wordt er wel een thermostaatkraan geplaatst, maar wordt het voetventiel op de retour vergeten. Dit ventiel, ook wel radiatorafsluiter genoemd, maakt het mogelijk de radiator af te sluiten voor onderhoud of vervanging zonder het gehele systeem te hoeven aftappen.
Benodigd Vermogen
Het is belangrijk om rekening te houden met het benodigde vermogen van uw nieuwe radiator of convector. Hoewel er soms gekozen moet worden voor een kleinere unit vanwege ruimtegebrek, moet dit vermogensverlies op een andere manier gecompenseerd worden.
Moderne CV-ketels en Temperatuuraanpassing
Bij de vervanging van een cv-ketel wordt vaak ook het systeem afgetapt om radiatoren te vervangen. Hierbij wordt soms vergeten dat moderne HR cv-ketels op een lagere temperatuur werken dan oudere modellen. Moderne ketels kunnen modulerend werken en hebben minder hoge temperaturen nodig. Hoewel de meeste moderne ketels de mogelijkheid bieden om de aanvoertemperatuur aan te passen naar 90 graden, kan het nodig zijn om bij de overstap naar een lage-temperatuursysteem alle radiatoren te vervangen.
Afstand tot de CV-ketel
De ideale situatie is dat de cv-ketel direct naast de radiator hangt voor maximaal rendement. Wanneer radiatoren op grotere afstand of op een andere verdieping hangen, koelt het water onderweg af. Dit kan worden ondervangen met bijvoorbeeld een inregelkit.
Ontluchting van het Systeem
Lucht geleidt warmte slecht, dus het is verstandig om het verwarmingscircuit regelmatig te ontluchten. Dit is met name belangrijk na het vervangen of aansluiten van een nieuwe radiator. Tegenwoordig bestaan er ook slimme oplossingen zoals een vuil-lucht afscheider die het ontluchtingsproces automatiseren en zorgen voor efficiëntere verwarming en lager gasverbruik.
Stromingsbuis en Insertventiel
Niet alle verticale radiatoren zijn standaard voorbereid op een bovenaansluiting. In dat geval is het noodzakelijk om een stromingsbuis (ook wel stijgpijp of straalpijp genoemd) in de radiator te plaatsen voordat de leidingen worden aangesloten. Dit zorgt ervoor dat het warme water ook de onderkant van de radiator bereikt.
Horizontale paneelradiatoren met een onderaansluiting zijn vaak voorbereid op een insertventiel. Bij gebruik van een H-blok is er geen aparte thermostaatkraan nodig, omdat deze geïntegreerd is in het insertventiel. De plaatsing van het insertventiel is echter cruciaal voor een goede doorstroming.
Plaatsing en Circulatie
Een radiator of convector heeft voldoende ruimte nodig aan de onder- en bovenkant voor optimale circulatie. Het advies is om idealiter 10 tot 15 cm vrije ruimte onder en boven de radiator te houden. Bij convectoren wordt zelfs aangeraden om geen vensterbank boven de convector te plaatsen.
Om de warmteafgifte te optimaliseren, is het verstandig om radiatorkranen in de ruimte met de kamerthermostaat volledig open te zetten. De thermostaatknop, die zich meestal aan de zijkant van de radiator bevindt, vangt de warme lucht eerder op dan de ketelthermostaat.
