Vloerverwarming is een systeem om een ruimte te verwarmen door gematigd warm water via een omvangrijk en gelijkmatig verdeeld buizenstelsel te leiden dat zich in de vloer bevindt. De kamertemperatuur wordt op deze manier mede bepaald door de warmteafgifte van de vloer. Omdat de warmte vanuit de vloer omhoog gaat, zijn er meestal geen radiatoren meer nodig. Omdat de buizen in de vloer liggen en vrij dicht onder de vloerbedekking/vloerafwerking (plavuizen, natuursteen, laminaat, parket o.d.) wordt het water op een gematigde temperatuur gebracht (max. ca. 30 graden C, zie Toptimaal in de tabel hieronder).

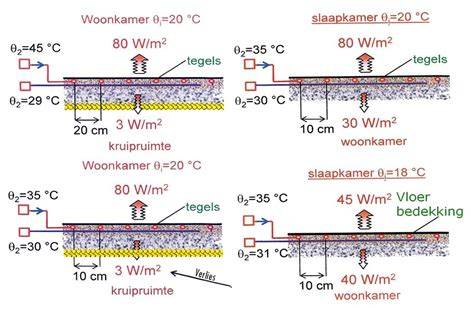

Hierdoor blijven zowel vloer als vloerbedekking in goede conditie en is de uiteindelijke temperatuur in de ruimte niet te hoog (23-25 graden op de vloer lijkt goed); ideaal is geen extreme krimp of uitzetting, geen scheuren, geen condensatie, geen delaminatie. Door de vrij lage temperatuur moet de afstand tussen de buizen vrij gering zijn, circa 10 cm (bij hoofdverwarming). Daardoor wordt de vloer gelijkmatig verwarmd en voldoende warm om de temperatuur in de ruimte als gerieflijk te ervaren.
Verdelersystemen en doel van verdeler

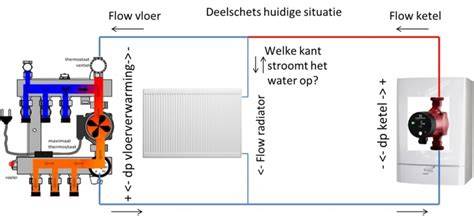

Meestal wordt vloerverwarming in slechts een deel van het huis toegepast en op basis van een hoge-temperatuur warmtebron waarbij het water in de vloerverwarmingsbuizen omgezet wordt in lage temperatuur. Dit wordt een secundair LTV-systeem genoemd: LTV staat voor Lage-Temperatuur-Verwarming en secundair wil zeggen dat het water met hoge temperatuur wordt "omgezet" naar lage temperatuur (lage temperatuur verwarming). Omdat het water in de huizen van de vloerverwarming een relatief lage temperatuur heeft, kan er niet met één zeer lange buis worden volstaan (het water zou al snel al zijn warmte aan het eerste deel van de vloer geven).
Daarom is voor elke circa 10 m2 vloer een apart circuit nodig. Het warme water van de circuits is afkomstig van de zogenoemde verdeler (groepenverdeler) die het warme water op de gewenste temperatuur naar de diverse circuits (zones) stuurt en het afgekoelde water weer naar de warmtebron leidt. De aanvoer van het warme water is afkomstig van de cv-ketel, warmtepomp, zonneboiler of, onder voorwaarden, stadsverwarming (dit wordt soms opwekkingstoestel genoemd, we zullen hier steeds over warmtebron spreken).
Eventuele verschillen in lengte van het circuit kunnen voor ongelijke vloertemperaturen zorgen. Daarom zijn inregelafsluiters nodig waardoor de verschillende groepen onder gelijke druk staan. Ook als een ruimte minder warmte nodig heeft, kan dit met de inregelafsluiter worden geregeld. Kortom: in de vloer ligt een aantal gelijkmatig over de vloer verdeelde, lange buizen waarin het warme water (vanuit de verdeler) door de vloer weer naar de verdeler wordt geleid. Vanuit de verdeler wordt dit afgekoelde water naar de warmtebron geleid waar het weer verhit wordt.
Dekvloer en temperatuurbeheersing
Let op: een nieuwe constructie- of dekvloer van beton, zandcement e.d. met vloerverwarming kan thermische spanningsscheuren gaan vertonen door het in- en uitschakelen van de vloerverwarming. Zorg daarom in de beginfase altijd voor een vrij lage temperatuur van de vloerverwarming, zodat het verschil tussen vloerverwarming "aan" en "uit" niet te groot is. (Scheurvorming van een constructie- of dekvloer kan het scheuren of opbollen van bijvoorbeeld een gelijmde PVC-vloer tot gevolg hebben.)
Andere vormen van verwarming en voordelen
Overigens, naast vloerverwarming zijn er ook wandverwarming en plafondverwarming. Vloerverwarming is onzichtbaar: geen radiatoren nodig, want de verwarmingsbuizen zijn in de vloer ingebouwd. Er is meer ruimte, omdat er geen radiatoren nodig zijn. Vloerverwarming kan energiebesparend zijn: ca. 15%, waarschijnlijk door de lagere temperatuur van het water in de leidingen, door langzame warmte-afgifte (de vloer blijft meestal vrij lang warm) en door de gelijkmatige verwarming van de ruimte vanaf de vloer. Daardoor kan de thermostaat wellicht 1 of 2 graden lager voor hetzelfde gevoel als bij verwarming via radiatoren.
Sommige systemen kunnen ook koelen (bijvoorbeeld als een warmtepomp de warmtebron is), dus dan heb je 's zomers ook wat aan je vloerverwarming ("vloerkoeling", maar koel het water bij bijvoorbeeld houten en laminaat gebruikersvloer niet al te veel en te snel af i.v.m. krimp en mogelijke condensatie). Als er geen condens-bewaking is, en dat zal meestal zo zijn, houd de temperatuur van het koelwater dan boven de 18 graden C. Een ander voordeel in dit verband: "Verkoelen met vloerverwarming wordt ervaren als aangenamer dan een airco" omdat de airco een luchtstroom produceert.
Vloerverwarming heeft geen onderhoud nodig, wordt wel beweerd. Dat is gedeeltelijk waar. Een verwarmingssysteem dat gebruik maakt van water, andere vloeistoffen of stoom om het huis te verwarmen, wordt een hydronisch systeem genoemd.
Isolatie en toepasbaarheid
Bij gebruik van vloerverwarming als hoofdverwarming (voor de woonkamer e.d.) moet de woning goed geïsoleerd zijn, in ieder geval voor de ruimten met vloerverwarming, anders duurt het te lang voor het wat warmer is in de ruimte. Naast een grote raampartij die niet goed geïsoleerd is, kan het kouder zijn omdat vloerverwarming de lucht op die plaats niet snel genoeg verwarmt. Als de thermostaat op "laag" wordt gezet (meer dan een paar graden lager dan de comfortabele temperatuur), duurt het vaak zeer lang voordat de ruimte is opgewarmd.
Vloerverwarming mag om diverse redenen geen water van hoge temperatuur bevatten dus duurt het opwarmen ook lang. Met een lange opwarmtijd van 4 uur of meer wordt geadviseerd de thermostaat van die ruimte bij afwezigheid nauwelijks lager te zetten (hooguit 1 of 1,5 graad), dan warmt het systeem gemakkelijker op als je wel aanwezig bent. Wanneer een huis bewoond is, laat dan de thermostaat ook 's nachts op een behaaglijke stand staan.
Kosten en installatieoverwegingen
Aanschaf, installatie, plaatsing en inregeling is duurder dan traditionele verwarming met radiatoren. Eigenlijk is vloerverwarming uitsluitend lonend bij nieuwbouw of een forse renovatie (door alle kosten, door de hoge opbouw van de vloer incl. isolatie dus deuren inkorten enz., rommel). Bestaande houten vloeren moeten vaak verwijderd worden omdat een niet-buigende, vlakke vloer vereist is. Denk aan extra vloerisolatie i.v.m. energiekosten en comfort. De kosten van vloerverwarming variëren van 40 tot 75 euro per vierkante meter incl. materialen, installatie en plaatsing, uiteraard afhankelijk van wat moet worden aangepast.
Bij nieuwbouw moet in een vroeg stadium met de opbouwhoogte rekening worden gehouden. De opbouwhoogte van een vloer voor vloerverwarming is al gauw 10-15 cm en die is er niet zomaar, zeker niet in oudere huizen. Ook bij nieuwbouw moet in een vroeg stadium met de opbouwhoogte rekening worden gehouden. Bij een oude vloer kan isolatie boven de constructievloer met bijvoorbeeld Kingspan Optim-R van 2 cm dikte toch al een R-waarde van 2,85 m2 K / W geven, dus wellicht het overwegen waard.
Vormen van vloerbedekking en ruimtebeheer
Niet iedere vloerbedekking is toegestaan, zeker geen dikke textiele vloerbedekking en hout en laminaat ook uitsluitend de wat dunnere soorten (hout isoleert enigszins; gebruik dus geen dikke planken parket maar max. 16 mm dik; "houtsoorten eiken, merbau, kambala, wengé, afzelia, eiken gestoomd, padoek en teakzijn waarschijnlijk geschikt) en geen dik tapijt. Zeker niet alle soorten zijn geschikt! Bij voorkeur geen vilt e.d. tussen ondervloer en laminaat/hout/tapijt. Geen gelakte vloeren. Het is duidelijk niet de bedoeling dat de constructievloer wordt verwarmd: de constructievloer moet goed geïsoleerd worden van de verwarmingsbuizen. Een groot deel van de vloer moet vrij gehouden worden van vloerkleden en grote meubels die de opstijgende warmte tegenhouden e.d. Vloerverwarming is lage temperatuur verwarming (ltv).
Installatie- en regelingstechniek
Als de cv-installatie geen ltv-verwarming geeft, moet er een soort thermostaat zijn die de 60-70 graden C van het cv-water naar ca. 35 °C brengt. Er moet plaats zijn voor de verdeler/leidingkoppelingen (in een kast, onder de trap o.d.). Bij vloerverwarming wordt het duidelijk wanneer er een probleem is met tocht, koudebruggen of koudeval (bij een raam). Let bij houten en laminaat vloeren op dat de temperatuur vrij stabiel blijft, om werken van het "hout" te vermijden. Bij het in gebruik nemen van de vloerverwarming (en ook het weer in gebruik nemen na een zomer): (a) De allerleerste keer, na aanleg vloerverwarming bij cementachtige of andere natte dekvloeren: doe dit pas na volledig drogen van de vloeren! (b) De eerste keer dat je de vloerverwarming aanzet, begin je met een zo laag mogelijke temperatuur (kamertemperatuur of lager). Na een aantal uren, als de vloer een tijdje enigszins verwarmd is, stop je het verwarmen. (c) Stapsgewijs mag de vloerverwarming een paar graden hoger. Laat tussen het verhogen van de temperatuur de vloer een dag rusten.
Een lek in een verwarmingsbuis wordt door de opbouw van de vloer en de vloerafwerking vaak laat ontdekt, de exacte plaats van het lek is moeilijk te traceren en het geheel geeft veel narigheid. De vloer is meestal grotendeels nat. Vloerbedekking moet weg, vloer openbreken, herstelwerk vloerverwarming, nieuwe vloerbedekking uitzoeken, wachten op droge vloer (bij een nat bouwsysteem, zie verder, dat wachten kan weken duren) en daarna pas nieuwe vloerbedekking leggen. De zogenoemde intelligente thermostaten moeten selectief gebruikt worden.
Soorten verdelers en hun werking
Er bestaan twee veelgebruikte soorten verdelers: de open en de gesloten vloerverwarming verdeler. Open verdeler (met pomp) fungeert als centraal hart van het systeem met 2-12 groepen, ingebouwde pomp en mogelijkheid tot debietmeters. Gesloten verdeler heeft geen pomp en kan geen koud en warm water mengen; vaak toegepast met warmtepomp waarbij maximale temperatuur begrensd is op 45°C.
Bij stadsverwarming moet de verdelerunit aan specifieke voorwaarden voldoen. De verdeler kan onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten. Veranderingen aan de verwarmingsinstallatie dienen te worden gemeld aan de leverancier van stadsverwarming ter compensatie van waterverlies in het netwerk.
Aansluiting en installatievoorschriften (doe-het-zelf of professioneel)
De ruimte waar de vloerverwarming aangelegd moet worden dient vrij van meubilair en obstakels te zijn. De vloer moet vlak, egaal en bezemschoon zijn. De aansluiting van de verdeler op de (bestaande) verwarmingsinstallatie dient mogelijk te zijn door middel van aftakking van een CV-leiding binnen een straal van 1,5 meter. Radiatoren kunnen afgekoppeld en leidingen afgedopt worden. Tijdens de werkzaamheden wordt het pand als bouwplaats beschouwd en het betreden ervan is op eigen risico. De installatie van een vloerverwarming wordt aangesloten op een bestaand cv-systeem, waarbij gebruik wordt gemaakt van een verdeler. Deze verdeler stuurt warm cv-water door de verwarmingsbuizen die in de vloer zijn gelegd. Het aansluiten van een dergelijke verdeler is een relatief eenvoudig proces dat kan worden opgedeeld in drie hoofdonderdelen: het ophangen van de verdeler, het aansluiten van de vloerverwarmingsbuizen en het monteren van de thermostaatknop.
Installatievoorbeelden en praktijkstappen
- De verdeler ophangen: hoogte circa 40 cm boven de vloer, positie bovenaan de aangrijpingspunten; gebruik waterpas en boorgaten.
- Vloerverwarmingsbuizen aansluiten op de verdeler: draai de buis op de verdeler en draai koppelingen vast.
- Thermostaatknop aansluiten en instellen: maximumtemperatuur rond 40 °C; plaats capillair in de buisvoeler.
De verdeler kan geplaatst worden in de meterkast of een geschikte opbergkast; 40-50 cm boven de vloer is gebruikelijk. Voor open verdelers kan debietmeting per groep toegepast worden; voor gesloten verdelers is geen menging mogelijk en de installatie werkt vaak beter met een warmtepomp.
Specifieke aandachtspunten en tips
- Maak een warmteverliesberekening om de benodigde warmte per ruimte te bepalen; hierdoor kan men optimaliseren met minder leidingen en vermogen.
- Voorkom koudebruggen en tocht bij raamkozijnen; behandel randzones extra.
- Gebruik diffusiedichte leidingen en vermijd roest en lekkages; bij oudere systemen kan een warmtewisselaar nodig zijn.
- Voorkom te hoge aanvoer temperaturen bij LT-systemen; houd boven 18-20 °C bij vloerverwarming-koeling combinaties.
Elektrische vloerverwarming als alternatief
Elektrische vloerverwarming (IR-vloerverwarming) heeft een kleinere opbouwhoogte en warme vloer snel, maar kent nadelen zoals hoger verbruik en minder kou-onderdrukkingmogelijkheden. Het kan geschikt zijn in kleine ruimtes of in combinatie met zonnepanelen, maar de kosten lopen op bij langer gebruik.
Samenvatting van installatievoorbeelden

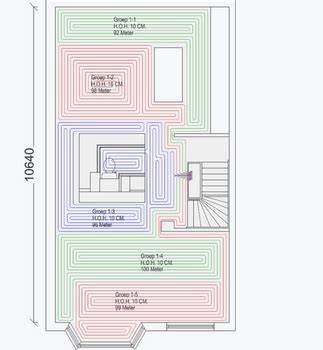

In natbouwsystemen wordt vaak een cementdekvloer aangebracht; bij droogbouw-systemen liggen buizen in platen zoals EPS met laminaten. De buizen worden in meander- of slakkenhuispatronen gelegd; slakkenhuis geeft de meest gelijkmatige opwarming. Voor de uitvoering is het essentieel om te wachten tot vloeren volledig droog zijn voordat de systemen worden ingeschakeld. Bij een natbouw dekvloer duurt het langer door de opwarming van de cementlaag; droogbouw biedt snellere opwarming en mogelijk energiebesparing.
Verantwoordelijkheden en installatievoorwaarden (voorbeeldtekst)
Bij FloorComfort-achtige voorwaarden geldt: ruimte vrij van obstakels, vlakke vloer en duidelijke afspraken over lekkages en afdichting. De verdeler kan geplaatst worden in een droge centrale ruimte; de aansluiting op de cv-installatie dient mogelijk te zijn door middel van aftakking binnen 1,5 meter. Radiatoren kunnen afgekoppeld en leidingen afgedopt worden. Installatievoorschriften dienen vooraf bekend te zijn zodat voorzorgsmaatregelen genomen kunnen worden.
Do’s en Don'ts bij ontwerp en installatie
- DO: Bepaal vooraf of een pomp nodig is en kies zoneregeling voor ruimte-gewijze temperatuurcontrole.
- DO: Denk aan randzones en plan de verdelerpositie zorgvuldig (bv. onder de trap, in de berging).
- DO: Laat een warmteverliesberekening maken om efficiëntie en comfort te waarborgen.
- DON'T: Gebruik te lage aanvoer bij koeling zonder condensbewaking; voorkom natte vloeren bij verkeerde bedrijfsvoering.
- DON'T: Boor niet nood-weg in devloer zonder plan; gebruik dilatatievoegen bij grotere oppervlakken.
Technische samenvatting van verdeler en opwarmtijd
De opwarmtijd van vloerverwarming wordt beïnvloed door isolatieniveau, delta T tussen aanvoer en retour, leidingdiameter en looplengte. Een groter verschil tussen gewenste en kamertemperatuur verhoogt de opwarmtijd. Een verdeler met slimme thermostaatknoppen en 3-wegkranen kan helpen om het systeem snel en flexibel te regelen.
De opbouwhoogte van de vloer inclusief isolatie en dekvloer is cruciaal bij renovatie; bij oudere huizen kan dit de haalbaarheid bepalen. Voor houten vloeren is een vlakke, stevige ondervloer en beperkt gebruik van dikke trim nodig om opwarmgedrag niet te hinderen.
Technische feiten: temperatuurgrenzen en randvoorwaarden
Omvangrijke aandachtspunten zijn onder meer: aanvoer- en retourtemperaturen, delta T, diffusiedichtheid van leidingen, en de integratie met stadsverwarming of warmtepomp. Een veilige تشغيلtemperatuur voor verdelers ligt vaak rond 35-40 °C bij LT-systemen; hogere temperaturen kunnen comfortproblemen veroorzaken. Voor open verdelers kunnen debietmeters en regelkasten worden toegepast om gelijke druk en flow te garanderen.
