Maximale afwijking vlakheid betonvloer nieuwbouw: meet-, klasse- en afwerkingsrichtlijnen volgens NEN 2747

Regelmatig voert TechnoConsult vlakheidsmetingen uit volgens NEN 2747, bijvoorbeeld omdat een opdrachtgever twijfels heeft over de vlakheid van de vloer of gewoon om te controleren of aan de eisen is voldaan. Onderstaande casus betreft een discussie over de vlakheid van de vloer. In een nieuwgebouwd kantoor zijn op systeemvloeren druklagen aangebracht die monolithisch zijn afgewerkt. De oplevering is nabij, wat rest is het aanbrengen van de vloerafwerking. TechnoConsult is een onafhankelijk ingenieursadviesbureau, gespecialiseerd in onderzoek en advies met betrekking tot de meest uiteenlopende bouwschades en onderhoudsvraagstukken. Eigenaar Corné van der Steen en senior adviseur Daan van Kinderen analyseren voor Bouwwereld regelmatig interessante bouwschades.

Ⅰ. Overzicht

Als grondmateriaal dat veel wordt gebruikt in moderne gebouwen, heeft een verdichte grondvloer de voordelen van hoge sterkte, duurzaamheid en gemakkelijk onderhoud. Vlakheid is echter een belangrijke indicator van betonvloeren, die rechtstreeks van invloed is op de gebruiksfunctie en uitstralingskwaliteit van de grond.

Ⅱ. Eisen aan vlakheid

1. Vlakheid van de grond heeft betrekking op de maximale afstand die het grondoppervlak in horizontale richting afwijkt van het referentievlak. Voor algemene betonvloeren binnenshuis mag de vlakheid niet groter zijn dan 2 mm/2 m. Voor vloeren met speciale vereisten, zoals schone werkplaatsen, ruimtes voor precisie-instrumenten, enz., moeten overeenkomstige aanpassingen worden uitgevoerd op basis van de gebruiksvereisten.
2. Bij de toegestane vlakheidsafwijking moet rekening worden gehouden met factoren zoals gebruikseisen, constructieomstandigheden, constructiemethoden, etc.

Ⅲ. Detectiemethode

1. Inspectiemethode voor linialen van 1,3 m: gebruik een liniaal van 3 m die verticaal op de grond is geplaatst, let op de maximale opening tussen de liniaal en de grond en gebruik een voelermaat om de minimale opening te meten.
2. Methode voor niveaumeting: stel niveaupunten op de grond in, meet de hoogte van elk punt met een niveau en bereken de vlakheid van de grond.

Ⅳ. Acceptatiecriteria

1. Uiterlijk: het grondoppervlak moet glad, schoon, zonder scheuren en uniform van kleur zijn; antisliphellingen moeten voldoen aan de ontwerpvereisten.
2. Vlakheidseisen: bepaal de bijbehorende acceptatienormen op basis van feitelijke omstandigheden zoals gebruikseisen, constructieomstandigheden en constructiemethoden. Het is doorgaans vereist dat de vlakheid van de grond niet groter mag zijn dan 2 mm/2 m, dat de onafhankelijke kolommen niet groter mogen zijn dan 3 mm/3 m, dat de oneffenheden tussen twee aangrenzende planken niet groter mogen zijn dan 2 mm en dat het totale hoogteverschil niet groter mag zijn dan 10 mm.
3. Veiligheidseisen: antisliphellingen moeten op de grond worden geïnstalleerd en hun antislipprestaties moeten voldoen aan de ontwerpvereisten. Voor vloeren met waterdichtheidseisen kan het volgende proces pas worden uitgevoerd nadat de inspectie is doorstaan.
4. Functionele eisen: de grond moet voldoende draagvermogen hebben om aan de gebruikseisen te voldoen; trillings- en impacteffecten van voertuigen moeten in werkplaatsen worden meegenomen, en geluidshinder in openbare gebouwen moet worden vermeden.
5. Duurzaamheidseisen: de ondergrond moet lang mee kunnen gaan zonder verlies van prestatie en uiterlijk; slijtvastheid, corrosiebestendigheid en verouderingsbestendigheid spelen een rol.
6. Economische vereisten: kosten moeten zo laag mogelijk blijven zonder af te doen aan kwaliteit; materiaalkeuze en constructietechnieken dragen bij aan efficiëntie en onderhoudskosten.
7. Onderhoudsvereisten: regelmatig onderhoud en inspectie tijdens gebruik om prestaties en uiterlijk te waarborgen; reiniging en reparatiegemak zijn cruciaal.

Wil je een bestaande vloer als ondergrond hergebruiken en daar een op maat gemaakte eiken houten vloer op laten leggen? Dan bepalen vlakheid en vochtmeting of het eindresultaat strak, stil en duurzaam wordt. In dit artikel vind je de exacte meetwaarden, de juiste meetmethode en praktische stappen om problemen zoals loslaten, holklinken, blazen of scheurvorming te voorkomen.

Wij leveren eiken vloeren op maat voor projecten en particuliere woningen, inclusief circulaire CIRCLVLOER en onze niet-circulaire Echt! Bart streeft naar een wereld zonder plastic en laat met de Echt! vloeren zien dat duurzame, circulaire houten vloeren haalbaar zijn. Bij vloeren met antislip moet rekening worden gehouden met vloeistoffen en de bergingscapaciteit van de vloer; in de voedselverwerkende industrie is vaak een vloer op afschot nodig.

Vlakheidsklassen en meetprincipes

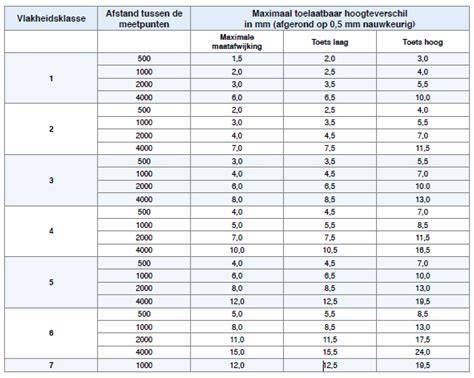

In Nederland wordt de vlakheid van een vloer normtechnisch vastgesteld in de NEN 2747. De norm beschrijft vlakheidsklassen en geeft aan welke maximale afwijkingen onder verschillende meetafstanden acceptabel zijn. DIN 18202 wordt genoemd als een vergelijkende referentie voor vlakheidstoleranties; de letters en cijfers geven de strengheid van de klasse aan. Voor verlijmde eiken vloeren sturen wij op maximaal 3 mm onder 2 meter; voor LVP is 2 mm onder 2 meter gebruikelijk.

NEN 2747: kernpunten voor nieuwbouw en oplevering

• Maximaal toegestane hoogteverschillen en meetafstanden variëren per vlakheidsklasse en toepassing.
• Meetmethoden omvatten rei- en voelermetingen, niveaumetingen en laser-gebaseerde metingen bij professioneel installatiewerk.
• Bij twijfel: voer aanvullende metingen uit op meerdere bouwdelen en risicogebieden, zoals bij gevelopeningen en trappenhuizen.

Wil je zeker weten dat jouw ondergrond geschikt is voor een nieuwe eiken vloer op maat, of heb je hulp nodig bij het traject van meten tot opleveren? Maak een afspraak. Direct schakelen kan ook: bel voor de mogelijkheden. We denken graag mee met aannemers, interieurbouwers en particulieren en leveren eiken vloeren op maat, inclusief CIRCLVLOER en onze Echt! vloeren.

Een niet-vlakke ondergrond veroorzaakt spanningen in de afwerking. Bij eiken vloeren resulteert dit in kraakpunten, open kieren of voortijdige lijmfaal. Bij dunne afwerkingen zoals PVC of LVP tekent elke kuil of bult direct door. Gebruik een rei van 2 meter en een voelermaat. Plaats de rei in meerdere richtingen en registreer de grootste tussenruimte. Maximale afwijking onder een 2 meter rei: 3 mm. Puntlasten en scherpe richels: niet toegestaan. Overgangen tussen plaatnaden of zones: maximaal 0,5 mm hoogteverschil. Lokale kraters of kuilen: niet toegestaan. Doorbuigende delen: niet toegestaan. Vloer moet scheurvrij zijn of constructief hersteld. Voor restvocht meet je met de calciumcarbidmethode (CM). Elektronische meters zijn indicatief en niet geschikt als vrijgavecriterium.

CM-meting wordt uitgevoerd door boormonsters op diepte te nemen in een gesloten fles met carbid en manometer; de druk wordt na de voorgeschreven reactietijd afgelezen en omgezet naar CM% volgens de schaal van het apparaat. Voor vloerverwarming gelden extra stappen: eerst het opstook- en afkoelprotocol volgen, daarna restvocht meten. CM-waarden gelden als vrijgave voor het verlijmen van eiken vloeren: zandcement dekvloer zonder vloerverwarming maximaal 2,0 CM%, met vloerverwarming maximaal 1,8 CM%; anhydriet dekvloer zonder vloerverwarming maximaal 0,5 CM%, met vloerverwarming maximaal 0,3 CM%.

Voor restvocht geldt: meet per bouwdeel en per risicogebied; een elektronische meter geeft indicatieve waarden en is geen vrijgavecriterium. Meet per bouwdeel en per risicogebied en registreer locatie, diepte, datum, omgevingstemperatuur en relatieve luchtvochtigheid. De relatieve luchtvochtigheid is cruciaal voor houtwerking en wordt verder toegelicht in gezond binnenklimaat en houtvocht.

Egalisatie: haal de vlakheidseis van maximaal 3 mm onder 2 meter met een geschikt egalisatiemiddel en de juiste primer. Respecteer laagdiktes en droogtijden van de fabrikant. Vloerverwarming: volg het opstookprotocol en meet pas daarna restvocht; controleer dekvloertemperaturen en zorg voor gelijkmatige opwarming. Bescherming tijdens de bouw: bescherm de ondergrond tegen water en bouwvuil met dampopen afdekking; plak naden af en verwijder bescherming aan het einde van de werkdag om het droogproces niet te hinderen.

Ja, dat kan in specifieke situaties: een klik-PVC die mechanisch nog heel is, kun je soms opnieuw leggen; lijm-PVC is doorgaans niet zonder schade te verwijderen. Voor hergebruik als ondergrond onder een nieuwe afwerking gelden dezelfde eisen: vlakheid maximaal 3 mm onder 2 m en restvocht binnen de grenswaarde. Voor vrijgave gebruik de CM-methode. Neem een boormonster op diepte, weeg het monster, voeg carbid toe in de afgesloten fles en lees de druk af op de manometer na de voorgeschreven reactietijd. Converteer de druk naar CM% volgens de schaal van het apparaat. Fabrikanten van LVP hanteren doorgaans een strengere eis: maximaal 2 mm afwijking onder een 2 meter rei. Meet op een raster, noteer de grootste opening en egaliseer waar nodig.

NEN 2747 beschrijft vlakheid als een maximale afwijking onder een meetlat van 2 meter, vastgelegd in vlakheidsklassen. De juiste klasse hangt af van de gekozen afwerking en projecteisen. Voor verlijmde eiken vloeren sturen wij op maximaal 3 mm onder 2 meter. Voor LVP is 2 mm onder 2 meter gebruikelijk. Wil je zeker weten dat jouw ondergrond geschikt is voor een nieuwe eiken vloer op maat, of heb je hulp nodig bij het traject van meten tot opleveren? Maak een afspraak. Direct schakelen kan ook: bel voor de mogelijkheden. We denken graag mee met aannemers, interieurbouwers en particulieren en leveren eiken vloeren op maat, inclusief CIRCLVLOER en Echt! Bart.

Overige aanbevelingen en praktijkpunten

• Een vloer met afschot clarificeert plasvrij ontwerp: circa 1% afschot (ongeveer 1 cm per meter) is vaak nodig voor plasvrij; minder afschot maakt de vloer vaker ‘een beetje plasserig’.
• Een vlakke vloer is technisch gezien nooit perfect waterpas; toleranties bestaan en worden per klasse en toepassing bepaald.
• Voor hoogfrequente of kritische omgevingen kunnen klasse-1-normen gevraagd worden; dit vereist uitstekende vakmanschap bij aanleg en nauwkeurige naleving van meetschema's.
