De muur is een enkele steen, dus 6 cm. Op de houten balk worden met balkschoenen balken bevestigd. Welk soort steen is het ? Ik zou denken: niet. Wil je het toch doen, zijn er verschillende manieren. De muur is niet 6 cm, maar 9 cm. Het gaat echter maar over 4 extra balken die ik aan de muur bevestig om de draagconstructie sterker te maken. Mja, pluggen, chemisch verankeren... Die balk aan de muur krijgen is het probleem niet, en aan een beetje chemisch anker kan je gerust een ton gewicht hangen.
Als ik kijk naar de renovatie van de woning van m'n ouders (hoeve uit 1920), daar kan je natuurlijk ook in de baksteen van toen boren, plugkse/chemisch anker... zo hang ik daar ook lichte dingen zoals ventilatiebuizen op. Een vloerbalk trekt echter de steen los uit de muur omdat het kalkmortel is die toch zijn beste tijd gehad heeft (verder is dat perfect stabiel hoor). Het is niet duidelijk over welk soort steen het hier gaat & hoe die bevestigd is... In een 'moderne' woning (en dat woord is ruim te gebruiken) waar bv. rode snelbouwsteen met cement op een degelijke manier bevestigd is -> gewoon chemisch verankeren of zelfs gewoon (de juiste!!) pluggen gebruiken voor balkschoen. Oudere muur... Ik zou inwerken en het dragend karakter van de muur gebruiken om de lasten over te dragen. Langs de kant waar de muur maar 9cm is, ga ik dan toch proberen de balk op de muur te leggen. Langs de andere kant kan ik dan misschien werken met balkschoenen. Die muur is 18 cm breed. Ik zou de draaglast naar beneden leiden, dmv van een houten balk (neem je KVH hout dan kan je 5x de kopse draaglast van gewapend beton aan; Cras bvb verkoopt KVH). Is dat geen mogelijkheid? Succes!
Ik zou de draaglast naar beneden leiden, dmv van een houten balk (neem je KVH hout dan kan je 5x de kopse draaglast van gewapend beton aan; Cras bvb verkoopt KVH (KVH is een lastenboek voor selectie, versnijding en drogen van standaard hout om kwaliteitsstructuurhout te verkrijgen)). Is dat geen mogelijkheid? Succes! Ik begrijp je bericht niet zo goed. Het voorstel van Quinten is om een dikke balk verticaal onder de vloerbalken die je bijplaatst aan het muurtje van 9 cm te steken. Zo wordt de belasting niet (enkel?) op de muur maar (ook?) via die balk naar de lager gelegen volle vloer overgedragen. Om verzakkingen, bv. Zelf zie ik het verschil tussen de belasting afleiden via de muur van 9 cm op de fundering van die muur of via een houten balkske van een paar centimeter diep op een betonbalkske naast de fundering niet echt in, misschien dat Quinten daar iets rond kan vertellen...
Persoonlijk, mocht je dat soort werken overwegen: maak een afspraak van een uurke bij een stabiliteitsingenieur en pak je plannen mee. Kost je 80 euro, als die zegt "geen probleem, gewoon balkschoenen aan dat muurke van 9", dan bespaar je je mogelijks een pak inwerk-werk. Als die zegt "slecht idee" dan ga je het jezelf over 10 jaar met een doorgebogen vloer misschien beklagen door niet te luisteren wat in de specifieke situatie dan wel het best is...
Dit lijkt me de beste oplossing... er worden hier veel goede adviezen gegeven in dit topic, maar zonder de situatie ter plekke te kennen is het moeilijk om de juiste conclusie te maken. Hoe oud (draagkrachtig) is die muur precies? Hoe ziet de fundering eruit? Ik begrijp dat die muur vandaag die last al draagt, en dat het enkel over "versteviging" gaat. Waarschijnlijk is er dan al doorbuiging? Bij het aanbrengen van zo'n versteviging moet je dan wel opletten dat de nieuwe steunpunten niet plots de ganse last gaan dragen (en dus de oude steunpunten volledig "uitgeschakeld" worden). Sommige architecten zullen dat voor je kunnen uitrekenen, of zeker in je buurt een stabiliteitsingenieur kennen. Ik heb zelf gewerkt met Macobo, zeer erg positieve samenwerking gehad met hen voor enkele renovatiewerken aan huis (heel down to earth, veel praktische tips gehad...). Ik heb intussen een stabiliteitsinginieur ingeschakeld. Vervolgens heb ik enkele foto's getrokken die ik hier post. Kwestie het gesprek op gang te houden.
Euhm, nu ik de foto's zie, wat probeer je hier nog aan te verbeteren? Euhm, nu ik de foto's zie, wat probeer je hier nog aan te verbeteren? Ik ken huizen waar alle binnenmuren maar 9cm breed zijn, ook met balken als tussenverdiep. Houten balk aan muur vastmaken Een aanbouw overkapping, carport of pergola begint vaak met een houten balk aan de muur waarop de dakbalken worden bevestigd. Door een balk aan de muur te bevestigen, voorkomt u dat hieronder staanders moeten worden geplaatst. Bovendien bevordert het de stevigheid van uw bouwwerk!

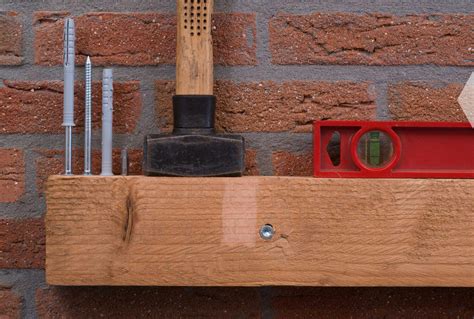

Welke methode om een balk aan de muur te bevestigen? Er zijn meerdere manieren. Voor een overzicht: balkdrager met lange lip, balkdrager met korte lip, balkdrager zonder lip, raveeldragers (met en zonder lip) en het gebruik van keilbouten of kozijnpluggen. De kozijnpluggen, ook wel slagpluggen genoemd, zijn zeer eenvoudig in gebruik. Het werken met deze vorm van verankering gaat daarom ook erg snel. Er wordt een gat in de balk geboord met de juiste diameter van de plug. Deze gaten worden om de 50 cm hart- op- hart geplaatst over de lengte van de balk. Vervolgens wordt de balk op de juiste hoogte gehouden en boort u met een betonboor gaten in de muur. LET OP: de pluggen vinden enkel houvast in de steen, de voegen hebben niet genoeg draagkracht voor de constructie!
Handig is om eerst de plekken waar de gaten moeten komen heel even aan te stippen met uw betonboor. Dan kan de balk worden weggehaald van de muur waarna de gaten definitief in de muur worden geboord. Plaats de balk nu weer voor de gaten en sla de plug met schroef in 1 keer door de balk in de muur. De plug zet uit doordat de schroef in de plug gaat en vindt zo houvast in de muur.
Hoe kun je een keilbout plaatsen?
Wanneer keilbouten gebruiken? Een andere manier van monteren van de balk aan de gevel, is het gebruiken van keilbouten. Wij raden aan om gebruik te maken van keilbouten met doorsteek functie. Deze plaatst u eenvoudig, net als de slagpluggen, direct door het hout in de muur. Boor slechts een paar millimeter diep. Heeft u dit te diep geboord? Plaats een paar extra ringetjes onder de moer om het geheel op te hogen. Keilbout of kozijnplug De afwerking van beide varianten bepalen het aangezicht van uw bevestiging. Kozijnpluggen geven een strakke afwerking terwijl keilbouten een robuuster en meer industrieel uiterlijk hebben, ieder zijn charme dus! Het is aan u welke u wilt gebruiken, qua stevigheid zullen keilbouten in theorie meer draagkracht aankunnen, uiteraard is de uiteindelijke draagkracht afhankelijk van de kwaliteit van uw gevel!
Bekijk ook aflevering 169 van Gadero TV waarin we een aanbouw schuur maken aan de gevel, hierin werken we met kozijnpluggen om een stevige basis te maken!
Wilt u meer tuininspiratie opdoen? Houten balken aan een stenen muur monteren wordt veel gebruikt bij verschillende bouwprojecten. Denk aan het bouwen van een overkapping, pergola of serre. Kortom voor iedere houten aanbouw aan uw gevel. Maar hoe bevestig je nou een balk stevig aan een stenen muur? Met behulp van Wovar kozijnpluggen is het monteren van een houten balk aan een stenen muur zeer eenvoudig.
De voordelen van afwerking en berekening zijn cruciaal. Een betrouwbare verankering voorkomt verdraaiing of loskomen onder belasting. Voor het bevestigen van balken aan de muur zijn er diverse opties. Voor welke optie gekozen wordt is afhankelijk van aantal factoren, waaronder de huidige situatie en de gewenste belasting. De verschillende bevestigingsmethoden hebben voor- en nadelen. De veiligste methode om balken aan een muur te bevestigen is het gebruik van een horizontale muurbalk met chemische ankers voor zware belasting, of stalen balkdragers voor kopse verbindingen.
Voordat u een boor aanraakt, moet u weten waar de muur van gemaakt is. Beton is vaak ideaal voor zware lasten. Baksteen (Massief) vereist voorzichtigheid in oudere muren. Kalkzandsteen heeft specifieke eigenschappen en kan onder belasting flexibel reageren. De muur wordt mogelijk niet altijd zomaar verstevigd zonder overleg met een constructeur of stabiliteitsingenieur. Soms vereist dit extra aandacht bij de fundering en de verdeling van lasten over meerdere ondersteuningpunten.
De bevestiging van balken aan de muur heeft grote invloed op de stabiliteit van het gehele gebouw. De keuze voor ankers, bouten en dragers moet gebaseerd zijn op een gedegen berekening van de te verwachten belasting (eigen gewicht, nuttige last, sneeuwlast, etc.). Limtrade biedt een aanpak met draadeinden en chemische ankers voor een stevige muurbalk, maar raadpleeg altijd een gecertificeerd constructeur voor een constructieve berekening en advies over uw specifieke bouwproject.
Voor het bevestigen van balken aan de muur zijn er vier hoofdopties: in de muur metselen, balkdrager, raveeldrager en houten dwarsbalk met pluggen of keilbouten. Balken in de muur metselen vereist nauwkeurig werken en rekening houden met de dikte van de muur. Balkdragers voorkomen direct contact tussen balk en muur en beschermen tegen vochtaantasting. Raveeldragers dienen voor dwarsbalken die zwaar belast worden. Bij een stenen muur kan ook een houten dwarsbalk worden bevestigd met sterke balkpluggen of keilbouten, waarna verdere bevestiging met raveeldragers volgt.
Samengevat is de veiligste methode voor zware belasting vaak een horizontale muurbalk met chemische ankers of stalen dragers voor kopse verbindingen, terwijl bij lichtere toepassingen ook kozijnpluggen of keilbouten volstaan. Raadpleeg een constructeur voor een definitieve berekening en kies materialen van hoge kwaliteit zodat de lastdeling correct gebeurt.
