Vanaf de oude RomeinenDe paalfundering bestaat al vele eeuwen. De oude Romeinen fundeerden hun belangrijke kunstwerken, zoals de landhoofden van viaducten, op (houten) heipalen. Toen echter het Romeinse Rijk in de vierde eeuw van onze jaartelling strijdend ten onderging, raakte deze funderingstechniek - net als vele andere technische verworvenheden, zoals de toepassing van cement - in het vergeetboek.
De fundering van een woning, zou de stabiele basis moeten zijn waarop de woning rust. Problemen met de fundering tasten deze stabiliteit en draagkracht aan en zorgen voor het ongelijkmatig wegzakken van de woning. Deze scheuren kunnen zich voordoen in gevel, binnenmuren, vloeren en plafonds. Scheurvorming kan ook optreden ten gevolge van andere oorzaken dan funderingsproblemen. Het verzakken van een woning gebeurt meestal niet mooi gelijkmatig. Er komen hierdoor verscchillende krachten op de woning te staan waar deze niet tegen bestand is (van opzij in plaats van boven). Deur - en raamkozijnen kunnen hierdoor vervormen. Dit worden overdreven gezegd trapeziums in plaats van rechthoeken of vierkanten.

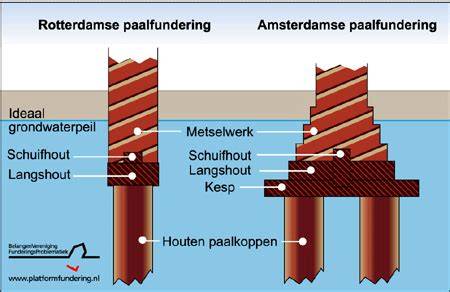

Er bestaan twee varianten op de houten paalfundering: de Amsterdamse en de Rotterdamse variant. Deze benaming wil niet zeggen dat dit type fundering enkel in deze steden voorkomt. Bij de Amsterdamse fundering zit op de houten palen een horizontaal houten balk (ook wel kesp genoemd) met daarboven het langshout. Bij een Rotterdamse paalfundering is er alleen het langshout. Daarboven komt dan een betonbalk waarop de dragende muur staat of gelijk de dragende muur. Bij een fundering op staal zit onder de dragende muur een verbrede gemetselde voet of betonvoet die direct de er onderliggende bodem draagt. De drie hoofdcategorieën van funderingspalen zijn betonpalen, stalen palen en houten palen.
Funderingspalen zijn de onzichtbare helden van elk stabiel bouwwerk. Er bestaan verschillende soorten palen, elk met unieke eigenschappen en toepassingen. De keuze hangt af van factoren zoals grondgesteldheid, belasting en omgevingseisen. Betonpalen zijn veruit het meest toegepast in hedendaagse funderingsprojecten. Ze kunnen ter plaatse worden gestort of als prefab elementen worden geïnstalleerd. In-situ betonpalen worden gevormd door een holle buis schroevend in de grond te brengen en deze vervolgens met beton te vullen. Stalen buispalen combineren de voordelen van staal en beton door een permanente stalen buis die in de grond achterblijft als onderdeel van de constructie. Deze palen zijn bijzonder geschikt voor projecten waar hoge trek- en drukkrachten moeten worden opgenomen. Houten palen hebben een rijke geschiedenis in Nederlandse funderingen, vooral in gebieden met slappe grondlagen.
Historisch werden houten palen veel toegepast: in Amsterdam werd een methode met rijen van twee houten palen parallel aan elkaar ontwikkeld, boven op deze paarkoppen kwamen houten balken (kespen) en daarna een gemetselde funderingsbalk. In Rotterdam werd later een eenvoudiger methode ontwikkeld waarbij één enkele rij houten palen werd toegepast, met de palen dichter op elkaar geplaatst. Hoewel de benamingen “Amsterdamse” en “Rotterdamse” methode verwijzen naar de steden waar deze funderingssystemen zijn ontwikkeld, bleven ze niet tot die plaatsen beperkt. In veel Nederlandse gebieden met slappe ondergrond werden varianten toegepast. Vanaf de 16e eeuw werd in Nederland op grote schaal gebruikgemaakt van houten paalfunderingen. Het Amsterdamse systeem gebruikte dubbele palen met kespen en langshout, het Rotterdams systeem een enkele rij palen met langshout.
Bij houten paalfunderingen kan de overgang tussen paal en funderingsbalk kwetsbaar zijn, vooral als deze zich rond de grondwaterlijn bevindt. Zodra het hout afwisselend nat en droog wordt, kan rotting optreden. De dreiging van paalrot en palenpest is vanaf eind negentiende eeuw erkend. Om dit te voorkomen werd soms een betonnen kop op de houten paal aangebracht; deze betonkop fungeert als een beschermende laag en laat de paal onder water blijven terwijl zuurstof beperkt blijft. Een betonnen oplanger is een betonnen verlenging die bovenop een bestaande houten paal wordt geplaatst. Deze techniek werd in de jaren 1930-1940 geïntroduceerd en kreeg vooral na 1950 brede toepassing bij funderingsherstel en verbouwingen. Vanaf de 20e eeuw werden betonnen palen populair, omdat ze duurzamer zijn en geen risico op houtrot of pest hebben. Dit zijn prefab betonnen palen die in de grond worden geheid.
De bovenzijde van de paal werd daarbij afgezaagd tot ruim onder de grondwaterlijn en voorzien van een betonnen verlengstuk dat de afstand tot de funderingsbalk overbrugt. De houten palen blijven onder water om zuurstofuitwisseling te beperken. Bij nulmeting en sondering wordt de draagkracht en de diepte bepaald, terwijl bij een bouwkundig ontwerp een constructieberekening wordt gemaakt. De drie hoofdbegippen van funderingspalen zijn, zoals genoemd, betonpalen, stalen palen en houten palen. Schroefpalen, schroefinjectiepalen en buispalen zijn varianten die steeds vaker worden toegepast. Schroefpalen verminderen trillingen en bieden hoge precisie; trillingsvrije installatie is een belangrijke ontwikkeling in moderne funderingstechniek. De keuze van paaltype hangt af van grondkwaliteit, draagkracht en omgevingseisen; in slappe gronden bieden permanente stalen buispalen vaak de beste oplossing. Innovaties richten zich op duurzaamheid en emissievrije installatie: volledig elektrische machines, hybride paaloplossingen en geothermische systemen nemen toe in gebruik.
Hoe lang duurt het installeren van funderingspalen voor een gemiddeld woonhuis? De installatietijd varieert sterk afhankelijk van de gekozen methode en grondcondities. Voor een gemiddeld woonhuis met 20-30 palen duurt schroevend inbrengen meestal 1-2 dagen, terwijl traditioneel heien sneller kan zijn maar meer voorbereidingstijd vereist. Trillingsvrije methoden zijn langzamer per paal, maar elimineren wachttijden door omgevingsrestricties. Kunnen funderingspalen worden geïnstalleerd in de winter of bij slecht weer? Moderne funderingstechnieken zijn grotendeels weerbestendig. Schroevend inbrengen kan bij temperaturen tot -10°C, terwijl betonwerk bescherming tegen vorst vereist. Regen beïnvloedt de meeste methoden nauwelijks, maar extreme weersomstandigheden kunnen veiligheidsrisico's opleveren waardoor werk wordt stilgelegd.
Wat gebeurt er als tijdens de installatie onverwachte grondcondities worden aangetroffen? Ervaren funderingsaannemers kunnen meestal ter plaatse aanpassingen maken, zoals het wijzigen van paallengte of het overschakelen naar een andere installatietechniek. Goede voorbereiding met uitgebreid grondonderzoek minimaliseert dergelijke verrassingen. Kunnen bestaande funderingspalen worden vervangen of versterkt? Micropalen kunnen worden toegevoegd voor extra draagkracht, bestaande palen kunnen worden onderheid, of er kan een volledig nieuwe fundering naast de oude worden geplaatst. De keuze hangt af van de staat van de bestaande fundering, beschikbare ruimte en constructieve eisen.
Welke oorzaken schuilen achter funderingsproblematiek? Een aantal factoren beïnvloedt alle typen funderingen, maar sommige factoren zijn specifiek voor houten palen of voor staal. Zelfs de houtsoort van de funderingspalen speelt hierin een rol. Het is belangrijk om een funderingsonderzoek te laten uitvoeren om vermoedens te bevestigen of uit te sluiten. Wij werkten eerder met KCAF mee aan brochures die de stappen, rollen en verantwoordelijkheden bij de aanpak van funderingsproblematiek toelichten.
Wat gebeurt er als een houten paalfundering niet goed functioneert? Het waterpeil onder de palen moet zo hoog mogelijk blijven; als waterpeil daalt kan zuurstof bij de palen komen, wat schimmelaantasting kan veroorzaken. Het is belangrijk dat houten palen altijd onder water blijven staan, zodat er geen zuurstof bijkan. Een lekke riolering kan een groot probleem zijn: het grondwaterpeil kan dalen waardoor koppen droog komen te staan en schimmels het bovenste gedeelte van de paal kunnen aantasten. Het gevolg van een houten paalfundering is dat de bovenkant van de palen onder de laagste bekende grondwaterstand kan drogen, wat de draagkracht verlaagt.
Wat kun je doen voor herstel en onderhoud? Maak gebruik van een funderingsonderzoek om goed te weten welke fundering geschikt is voor uw huis en wat de huidige staat is. Funderingspalen zijn de drie hoofdcategorieën en moderne technieken variëren van traditionele heien tot schroef- en trillingsvrije methoden. De keus voor houten palen is afhankelijk van locatie, ondergrond en bodemonderzoek; houten palen kunnen een ruim toepassingsgebied hebben voor relatief lichte en/of tijdelijke constructies. De prijzen voor het heien van houten palen zijn afhankelijk van locatie, lengte, diameter en gewicht. Als u twijfels heeft over welk type fundering het beste bij uw project past, staan wij klaar om u te adviseren. Het is erg belangrijk om een goede fundering te hebben. Houd dit dan ook goed in de gaten.
Ten Napel heiwerken is gespecialiseerd in het plaatsen van funderingen met behulp van compacte heimachines. Onze machines hebben een doorrijhoogte van 1,70 meter en een doorrijbreedte van 72 centimeter, wat ze geschikt maakt voor krappere plekken en bestaande gebouwen. Voor nieuwbouw zijn houten palen met betonnen oplanger erg populair. De houten palen variëren van 160-200 mm diameter. De houten palen met betonnen oplanger worden toegepast voor huizen, garages en andere zware bouwwerken en veroorzaken beperkte geluidsoverlast. De bovenkant van de paal wordt afgewerkt zodat een betonnen oplager kan worden verwerkt, die op het grondwaterpeil niveau zit. Bij de aanleg van houten palen staat de kop onder water, om zuurstoftoegang te beperken. Een nulmeting kan handig zijn wanneer naburige bebouwing binnen 5 meter ligt. De bouwkundige berekening en sonderingsrapporten vormen de basis voor de paalbelasting en het funderingsadvies.
Tot slot: zonder fundering geen gebouw. Elk bouwwerk heeft een passende fundering nodig: sterk genoeg om het bouwwerk te dragen en passend bij de bodemsoort. In dit artikel zetten we alle soorten funderingen overzichtelijk op een rij. Paalfunderingen worden toegepast wanneer bovenste bodemlagen te slap zijn om het gewicht van het gebouw te dragen. In de 19e eeuw kwam men erachter dat droogstaande palen rot kunnen worden; daarom werd de betonnen kop toegevoegd en uiteindelijk ontstonden prefab betonpalen als modern alternatief. De funderingstechniek houten palen werd later minder vaak toegepast door de duurzaamheid en onderhoudsvereisten.
| Type paal | Voordelen | Nadeel |
|---|---|---|
| Houten palen (loodvrij) | Historisch, geschikt voor slappe ondergronden | Rot, pest, onderhoudsintensief |
| Betonpalen (prefab of in situ) | Hoge draagkracht, duurzaam | Kosten, transport |
| Stalen buispalen | Goed in beperkte ruimten, trillingsarm | Kans op corrosie zonder bescherming |
In ons werk komen we houten palen nog wel tegen bij renovaties en verbouwingen, bijvoorbeeld wanneer een boerderij wordt omgebouwd tot woonhuis. De schroefpalen winnen aan populariteit doordat ze trillingen elimineren en een hoge mate van precisie bieden. De schroefinjectiepalen bestaan uit een holle metalen buis die in de grond wordt ingeschroefd met een schroefkop in plaats van geheid. Een fundering op staal heeft eigenlijk niks met staal te maken; de term stamt af van een oude toepassing van het woord staal om stevige grond aan te duiden. Alle soorten fundering moeten een zandlaag als ondergrond hebben, omdat zand nauwelijks vervormt bij grondwaterfluctuaties. In westerse delen van Nederland wordt vaak paalfundering toegepast, terwijl in het oosten fundering op staal vaker voorkomt.
